1 实现方法

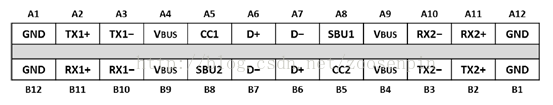

Figure 1-1 Type-C Socket(母口)
Figure 1-2 Type-C Plug(公头)

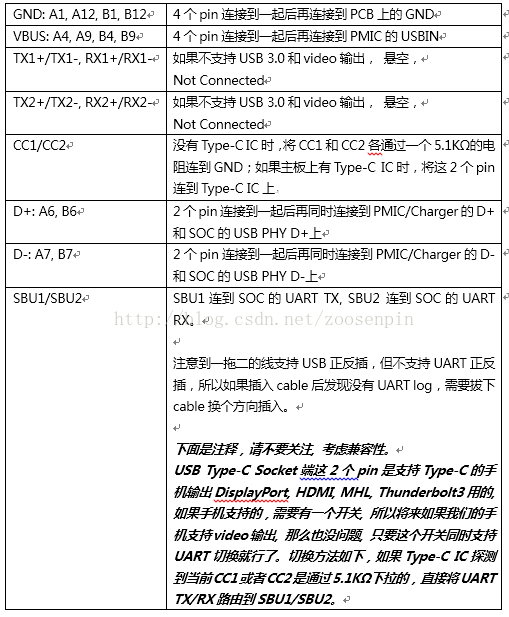

Table 1-1 Type-C Socket Pin连接描述
Type-C Plug连接, 需要做一个一拖二的线,一根的一端是USB, 另外一根的一端是USB转UART, 参考Table 1-2。

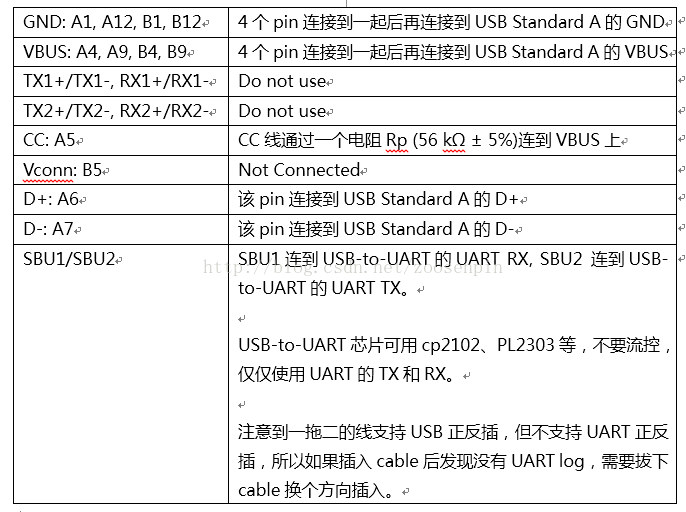

Table 1-2 Type-C Plug Pin连接描述
Figure 1-3 Type-C Plug CC Connection Demo
2 Abbreviations
ARC:Argonant RISC Core
AT91SAM9260:SAM means Smart ARM-based
ATMEL SAMBA:ATMEL Smart ARM-based Boot Assistant
CC2530:TI ChipCon2530
DWC2:Design Ware Controller 2,Apple的嵌入式设备,包括iPad和iPhone都是使用的DWC2
ISP1161:Philips' Integrated host Solution Pairs 1161,“Firms introduce USB host controllers”,https://www.eetimes.com/document.asp?doc_id=1290054
SL811HS:Cypress/ScanLogic 811 Host/Slave,性能上与ISP1161(Integrated host Solution Pairs 1161)相当
TDI:TransDimension Inc.,该公司首先发明了将TT集成到EHCI RootHub中的方法,这样对于嵌入式系统来说,就省去了OHCI/UHCI的硬件,同时降低了成本,作为对该公司的纪念,Linux内核定义了宏ehci_is_TDI(ehci)
TLV:TI Low Value,高性价比
TPS:TI Performance Solution
TT:Transaction Translator(事务转换器,将USB2.0的包转换成USB1.1的包)
