VT-d硬件中除了包含DMA重映射硬件外,也会包含中断重映射硬件,该中断重映射单元让系统软件能够对I/O设备产生的中断(包括从I/O APIC发送过来的中断,I/O设备产生的以MSI、MSI-X形式传递的中断,不包含中断重映射硬件本身产生的中断)的传输进行控制,而不仅仅取决于硬件的连接。
对于VT-d硬件而言,中断请求就是从外面发送进来对物理地址范围0xFEEX_XXXXh的写请求。VT-d中,中断重映射功能由Extended Capability Register寄存器来决定,该寄存器的bit3表示Interrupt Remapping Support,如果为1,则表示支持中断重映射,如果为0,则表示不支持中断重映射。
为了实现同一物理系统中,不同Domain之间的隔离,需要VT-d的中断重映射硬件对接收到的中断请求提取其中断的来源(一般是PCI设备的Bus、Device和Function号之类的信息),然后根据不同设备所属的Domain,将该中断请求转发到相应的Domain中,实现不同Domain之间,中断请求的隔离。
在Intel x86架构中,中断请求的格式有两种:兼容格式和可重映射格式。并且每个请求中都包含了访问的地址和数据,格式的选择由地址信息的bit 4(Interrupt Format)来决定。

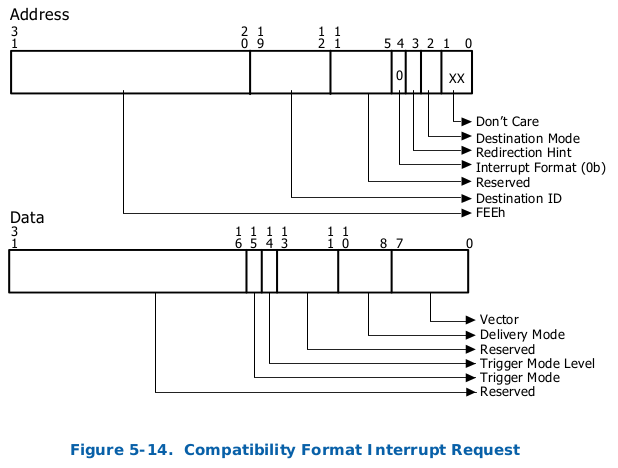

对于兼容格式而言,bit 4(Interrupt Format)为0,表示兼容格式,这种格式的中断直接向上传递到CPU的LAPCI,不会被重新映射。

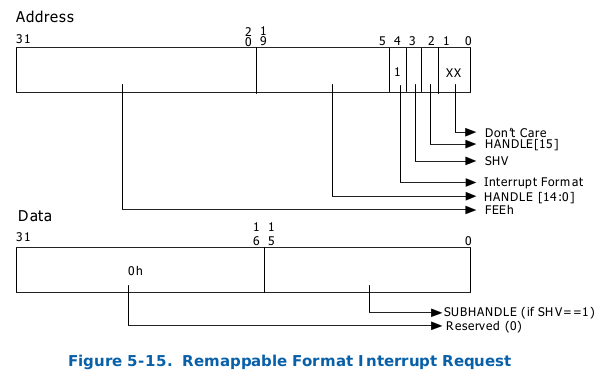

对于可重映射格式而言,bit 4(Interrupt Format)为1,其具体格式如下所示:
Address信息中,bit 19 ~ bit 5和bit 2共同组成了16bit的Handle,并且在Address bit 3(SHV)为1的情况下,Data区域的bit 15 ~ bit 0包含了Sub-Handle,这些值用于索引中断重映射表,后面会讲到。
中断重映射硬件利用一张位于内存的单层表,即中断重映射表,来确定中断请求需要被如何重新生成并转发。该表由VMM配置,并且该表的物理地址将会被写到VT-d硬件中的Interrupt Remap Table Address Register,用于告知硬件中断重映射表的位置。并且低4 bit用于表示中断重映射表中包含的entry个数,即2的(1+S)次方,最高达2的16次方,即64K。

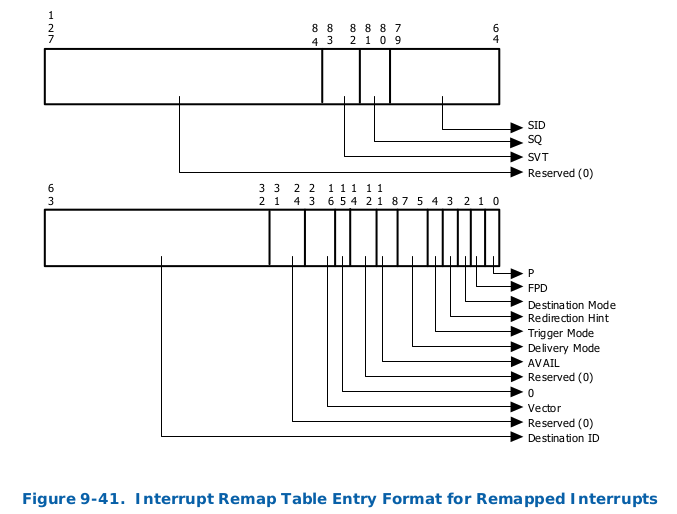

中断重映射表中的每个表项大小为128 bit,即16 Byte,称为Interrupt Remap Table Entry(IRET),其格式如下所示:
主要包含了重映射目标的Destination ID、Vector和一些其他中断传输相关的信息(对于兼容格式的中断而言,其中断的属性都是在中断请求中说明,而可重映射的中断,其中断属性则在IRTE中说明)。另外bit 15必须为0,该bit表示IRTE Mode,如果为0,则表示为Remapped Interrupt,如果为1,则表示Posted Interrupt(下一篇文章讲解)。中断重映射硬件,将以前面提到的中断请求中包含的Handle和Sub-Handle计算索引值,对中断重映射表进行索引。其算法如下所示:

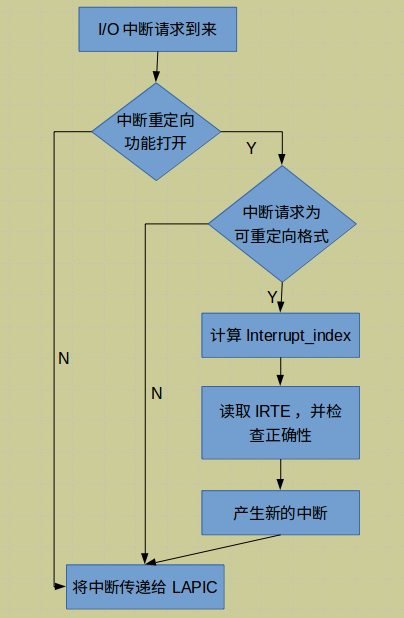

从硬件的角度来看,整个中断重映射的过程为:硬件检测到向0xFEEX_XXXXh地址DWORD的写请求,判定其为中断请求,并将其拦截。如果中断重映射的功能没有打开(Global Status Register的IRES为0),则所有的中断请求都以兼容格式的中断来处理。如果中断重映射功能被打开(Global Status Register的IRES为1),则查看中断请求的格式,如果是兼容格式,则直接跳过中断重映射硬件,继续中断请求的传递。如果是可重映射格式,则检测中断请求中的数据正确性,计算Interrupt_index,读取相应的IRTE,检测IRTE是否存在及其正确性,如果一切正常则中断重映射硬件将会根据读取的IRTE产生一个新的中断请求,并向上传递。其基本流程如下所示:
对于软件而言,为了实现中断重映射,则需要进行如下操作:
- 如果中断重映射表没有被分配,则在内存中分配一块区域作为中断重映射表,并将该表的位置告诉给中断重映射硬件,即将该表的位置写到Interrupt Remap Table Address Register。
- 找到一个可用的IRTE(Interrupt Remapping Table Entry),然后设置需要重新转发的中断的一些属性,如传递的目标、中断模式,中断向量等。
- 对中断源(一般是I/O设备或者是I/O APIC)进行设置,让中断源能够产生可重映射格式的中断,并且由其Handle、Sub-Handle、SHV等区域计算出来的interrupt_index正好匹配到之前设置好的IRTE。不同的I/O设备的设置方法会有区别。

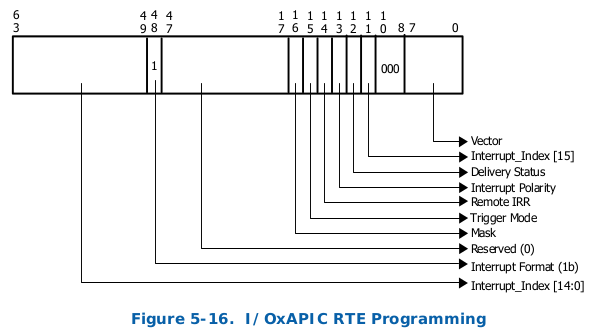

对于I/O xAPIC而言,系统软件通过设置设置I/O xAPIC的Redirection Table Entries(RTEs)来设置I/O xAPIC产生的可重映射中断。RTE的格式如下所示:
将Interrupt Format设置为1表示产生的中断为可重映射中断,并且可以设置Interrupt_Index、Vector、Trigger Mode等信息。
对于可以产生MSI(Message Signaled Interrupt)或者MSI-X的设备而言,对产生中断的设置包括Address和Data寄存器,其格式如下所示:
当Address的bit 4(Interrupt Format)为1的时候,则表示产生的中断为可重映射中断,并且可以设置Interrupt_Index和SHV等值。对于支持多个(必须是2的n次方)Vector中断的MSI/MSI-X消息而言,其Data寄存器的低n位对应到具体的Vector数值,并且SHV(Sub-Handle Valid)为1,这时候IRTE的索引值就是Interrupt_index[15:0]的值加上Vector的值。
总的来说,VT-d的中断重映射就是指VT-d会拦截其下面挂载的I/O设备产生的中断,然后根据接收到的中断请求索引中断重映射表,根据找到的中断重映射表的表项产生新的中断请求,上传到CPU的LAPIC。VT-d就是通过这个重映射动作,实现了同一物理系统中不同Domain的I/O设备中断请求的隔离。同时为了让I/O设备能够产生可重映射的中断,并对中断重映射表进行正确的索引,系统软件还需要对I/O设备的中断请求生成进行配置。
