icf文件，链接配置文件

2023-12-07 05:30
文章标签 配置文件 链接 icf

本文主要是介绍icf文件，链接配置文件，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

icf是链接配置文件（Linker configuration file）后缀名。



stm32固件库中存放路径为：

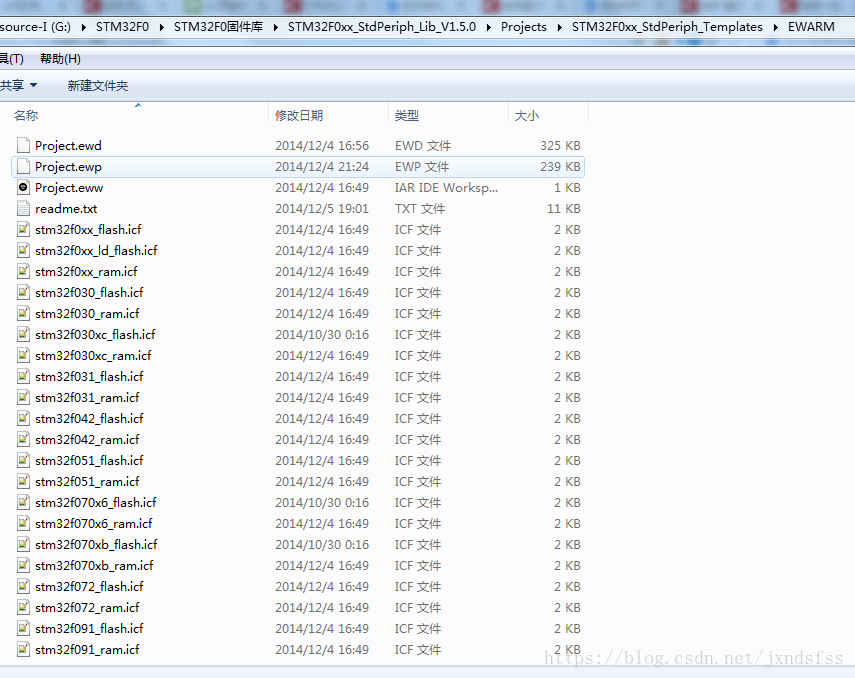

STM32F0xx_StdPeriph_Lib_V1.5.0\Projects\STM32F0xx_StdPeriph_Templates\EWARM\

如下图所示：；

文件配置内容有：

  • ROM地址空间、大小和sections
  • RAM地址空间、大小和sections
  • 中断向量表地址空间
  • 堆地址空间和大小
  • 栈地址空间和大小

举例如下：

  • ROM地址空间、大小和sections
    /*-Memory Regions-*/
define symbol __ICFEDIT_region_ROM_start__ = 0x08000000 ;
define symbol __ICFEDIT_region_ROM_end__   = 0x0800FFFF;



  • RAM地址空间、大小和sections
    define symbol __ICFEDIT_region_RAM_start__ = 0x20000000;
define symbol __ICFEDIT_region_RAM_end__   = 0x20001FFF;



  • 中断向量表地址空间
    /*-Specials-*/
define symbol __ICFEDIT_intvec_start__ = 0x08000000;



  • 堆地址空间和大小
    define symbol __ICFEDIT_size_heap__   = 0x100;



  • 栈地址空间和大小
    /*-Sizes-*/
define symbol __ICFEDIT_size_cstack__ = 0x200;

    以上几部分本来由ICF editor编辑的，在代码中也有禁止编辑的提示，完整代码如下：

/*###ICF### Section handled by ICF editor, don't touch! ****/
/*-Editor annotation file-*/
/* IcfEditorFile="$TOOLKIT_DIR$\config\ide\IcfEditor\cortex_v1_0.xml" */
/*-Specials-*/
define symbol __ICFEDIT_intvec_start__ = 0x08000000;
/*-Memory Regions-*/
define symbol __ICFEDIT_region_ROM_start__ = 0x08000000 ;
define symbol __ICFEDIT_region_ROM_end__   = 0x0800FFFF;
define symbol __ICFEDIT_region_RAM_start__ = 0x20000000;
define symbol __ICFEDIT_region_RAM_end__   = 0x20001FFF;
/*-Sizes-*/
define symbol __ICFEDIT_size_cstack__ = 0x200;
define symbol __ICFEDIT_size_heap__   = 0x100;
/**** End of ICF editor section. ###ICF###*/

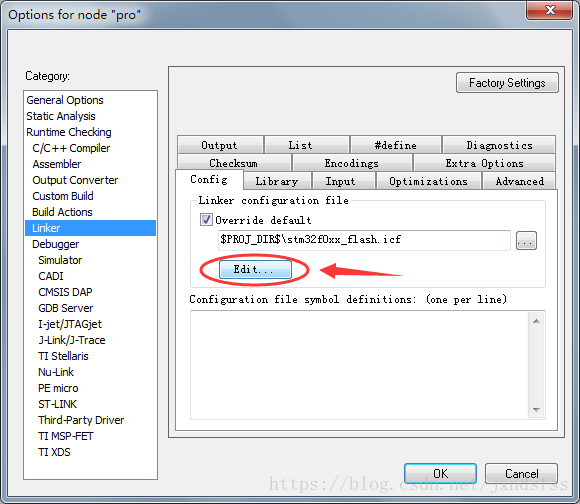

这些起始、结束地址、大小也可以在IAR工程中进行配置，配置地方如下截图：

对于每个芯片器件，iar有默认的icf目录对应每一种器件，但是可以由用户自行配置，勾选Override default之后即可覆盖默认icf文件。

  • 默认icf配置文件如下截图所示：

配置不同数据块有大有小，由小到大为section、block、region 。

将section放在block里，将block放在region里。

以下region配置代码ROM和RAM的大小：

define region ROM_region   = mem:[from __ICFEDIT_region_ROM_start__   to __ICFEDIT_region_ROM_end__];
define region RAM_region   = mem:[from __ICFEDIT_region_RAM_start__   to __ICFEDIT_region_RAM_end__];

以下block配置代码定义了堆和栈的大小：

define block CSTACK    with alignment = 8, size = __ICFEDIT_size_cstack__   { };
define block HEAP      with alignment = 8, size = __ICFEDIT_size_heap__     { };

以下代码定义了region的读写属性，以及包含的block，ROM为只读，RAM为读写并包含CSTACK和HEAP：

place in ROM_region   { readonly };
place in RAM_region   { readwrite, block CSTACK, block HEAP };

IAR链接过程

1、链接需要的文件

2、完成RAM中的代码和变量的初始化。初始化指令可以让链接器产生额外的代码能够copy ROM中的内容到RAM中。每个通过copy完成初始化的段被分成了两个段，一个在ROM，一个在RAM。如果没有人工初始化的话。链接器回自动产生启动代码来完成初始化。

3、通过 icf文件的段放置指令来决定每个section存放的位置。

4、生成最终的包含可执行映像和调试信息的最终文件。

5、最后生成map文件，包括了各个section的的在存储器中的最终地址，global symbol的地址和用到的存储器和库汇总。

完整icf文件注释，以stm32f051_flash.icf为例

/*###ICF### Section handled by ICF editor, don't touch! ****/
/*-Editor annotation file-*/
/* IcfEditorFile="$TOOLKIT_DIR$\config\ide\IcfEditor\cortex_v1_0.xml" *//*-Specials-*/
/* 符号常量定义，定义中断向量表地址 */
define symbol __ICFEDIT_intvec_start__ = 0x08000000;/*-Memory Regions-*/
/* 符号常量定义，ROM和RAM的起始结束地址 */
define symbol __ICFEDIT_region_ROM_start__ = 0x08000000 ;
define symbol __ICFEDIT_region_ROM_end__   = 0x0800FFFF;
define symbol __ICFEDIT_region_RAM_start__ = 0x20000000;
define symbol __ICFEDIT_region_RAM_end__   = 0x20001FFF;/*-Sizes-*/
/* 符号常量定义，定义栈和堆的大小 */
define symbol __ICFEDIT_size_cstack__ = 0x200;
define symbol __ICFEDIT_size_heap__   = 0x100;
/**** End of ICF editor section. ###ICF###*//* 定义可编址的存储空间 */
define memory mem with size = 4G;/* 定义ROM region和RAM region */
define region ROM_region   = mem:[from __ICFEDIT_region_ROM_start__   to __ICFEDIT_region_ROM_end__];
define region RAM_region   = mem:[from __ICFEDIT_region_RAM_start__   to __ICFEDIT_region_RAM_end__];/* 导出符号常量，在.c .h源文件中可使用 */
export symbol __ICFEDIT_region_RAM_start__;
export symbol __ICFEDIT_region_RAM_end__;/* 定义栈block和堆block的大小，8字节对齐 */
define block CSTACK    with alignment = 8, size = __ICFEDIT_size_cstack__   { };
define block HEAP      with alignment = 8, size = __ICFEDIT_size_heap__     { };/* section处理，RW类型数据复制到RAM中，即启动时数据初始化 */
initialize by copy { readwrite };/* .noinit类型的section不需要初始化  */
do not initialize  { section .noinit };/* 定义中断向量表地址及属性，属于section，只读，放在ROM中，需要初始化 */
place at address mem:__ICFEDIT_intvec_start__ { readonly section .intvec };/* 定义ROM_region region只读，放在ROM中 */
place in ROM_region   { readonly };/* 定义RAM_region，读写属性，放在RAM中，包括block CSTACK和block HEAP */
place in RAM_region   { readwrite, block CSTACK, block HEAP };

添加额外的region

  • 比如我要添加另一个名为ROM2的ROM区域，大小是256bytes,起始地址是0x80000.

define region ROM = Mem:[from 0x80000 size 0x100];

  • 放置section

define region CONST_region = Mem:[from 0x100 size 0x100];

place in CONST_region{readonly section .rodata}

/* 这段语句相当于一个标志位，使的以 ILOADER  声明的代码放在如下空间内，具体声明方式如下：
#pragma location = "ILOADER"
__root const unsigned char RBL_Code[] = {
  0x00, 0x04, 0x00, 0x20, 0x85, 0x2C, 0x00, 0x08, 0x9D, 0x2C, 0x00, 0x08, 0x9F, 0x2C, 0x00, 0x08,
  0xA1, 0x2C, 0x00, 0x08, 0xA3, 0x2C, 0x00, 0x08, 0xA5, 0x2C, 0x00, 0x08, 0x00, 0x00, 0x00, 0x00,
  0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0xA7, 0x2C, 0x00, 0x08,
}；
*/
define region ILOADER_region         = mem:[from 0x08000000 to 0x08003FFF];
place in ILOADER_region         { readonly section ILOADER };
