最近想试一下ARM9下的I2C设备与外挂MCU通信，外挂mcu用的是GD32F407，在把GD32F4的I2C0初始化成从中断接收模式后，ARM9的i2c读写遇到了一点问题，mcu始终没有进接收中断，在搜索问题解决方法时了解到linux下的I2C设备操作的一些经验，在这里记录一下。

一、linux下I2C设备的设置

i2c通信无非是模式设置、设备地址设置、速率设置，linux下的i2c设备设置操作给出了标准，需要使用ioctl这个函数进行设置，下面就I-MAX287A的ARM板中给的I2C读写例程来进行分析。

/*i2c_test.c*/#include     <stdio.h>
#include     <stdlib.h>
#include     <unistd.h>
#include     <sys/types.h>
#include     <sys/stat.h>
#include     <fcntl.h>
#include     <termios.h>
#include     <errno.h>  #include "iic.h"#define I2C_ADDR  0x30 //从设备地址　如果单片机的i2c从地址是0x30
#define DATA_LEN  15#define DEV_NANE "/dev/i2c-1"int main(void)
{unsigned int uiRet;int i;unsigned char tx_buf[DATA_LEN];unsigned char rx_buf[DATA_LEN];unsigned char addr[2] ;addr[0] = 0x00;GiFd = open(DEV_NANE, O_RDWR|O_NONBLOCK);   if(GiFd < 0)perror("open i2c-1\n");printf("i2c1 open ok\r\n");//设置i2c的地址位宽，０:7bit addr;1:10bit addr.uiRet = ioctl(GiFd, I2C_TENBIT, 0);if (uiRet < 0) {printf("setenv addr bit faile ret: %x \n", uiRet);return -1;}	//设置通信从设备地址uiRet = ioctl(GiFd, I2C_SLAVE, I2C_ADDR >> 1);if (uiRet < 0) {printf("setenv address faile ret: %x \n", uiRet);return -1;}for (i = 0; i < DATA_LEN; i++) //写将要发送的数据到 发送buftx_buf[i] = i+1; for (i = 0; i < DATA_LEN; i++){ //写要发送的数据到 24c02addr[0] = 0x30; //当前地址write(GiFd, addr, 1);  //写地址write(GiFd, &tx_buf[i], 1); //写数据}// addr[0] = 0x00; //当前地址// write(GiFd, addr, 1);  //写地址// read(GiFd, rx_buf, DATA_LEN); //读数据// printf("read from eeprom:");// for(i = 0; i < DATA_LEN; i++) {//  	printf(" %x", rx_buf[i]);// }printf("\n");return 0;
}

/*iic.h*/#ifndef __I2C_H_
#define __I2C_H_#define I2C_SLAVE	0x0703
#define I2C_TENBIT	0x0704int GiFd;int GiIndex;int  iicOpen();int waitIRQ();
void waitset();void setdriverTo500smod();
void setdriverToCOMMmod();#endif

(1) ioctl函数的使用:
原型：struct ioctl(struct file *file,unsigned int cmd,unsigned long arg);
cmd有I2C_SLAVE,I2C_SLAVE_FORCE,I2C_TENBIT,I2C_SET_SPEED几个选项；
I2C_SLAVE：对应的arg取值为I2C从机地址，用来设定I2C从机地址；

I2C_SLAVE_FORCE：对应的arg取值为I2C从机地址，用来修改I2C从机地址；

I2C_TENBIT：对应的arg取值为0：从机地址为7 bit；对应的arg取值为1：从机地址为10bit。用来指定I2C从机地址的位数；

I2C_SET_SPEED：对应的arg取值为I2C总线控制器分频值。用来设置I2C总线控制器时钟频率；

常用设置设置I2c从机地址为0xA0，如果选用at24c08设备，那么从机是7 bit地址，所以要右移1位，指定从机地址为7 bit，

ioctl(fd，I2C_TENBIT，0)。
ioctl(fd，I2C_SLAVE，0xA0>>1)；

上面贴的代码中，没有I2C_SLAVE_FORCE和I2C_SET_SPEED设置项，这个应该是示例中没有给出的，I2C_SLAVE 的值为何是0x0703，暂时没有找到依据，猜测是驱动里面给这个值过去后，会将I2C设备的某个寄存器进行相应的设置，I2C_TENBIT也同理。

二、linux下i2c设备的读写操作

read()与write()函数的使用
假设子地址为48，向有子地址的器件写进7个字节：

unsigned char buf[8]={48，'a','b','c','d','e','f','g')；/*第1个字节48为子地址*/

write(fd，buf，9)；／*写进7个字节，第1个字节为子地址*／

从有子地址的I2C器件读取7个字节：
unsigned char suba=0,recbuf[20]；
write(fd,buf,1)；/*发送子地址0*／
read(fd，recbuf，7)；/*从子地址48开始读取7个字节*／

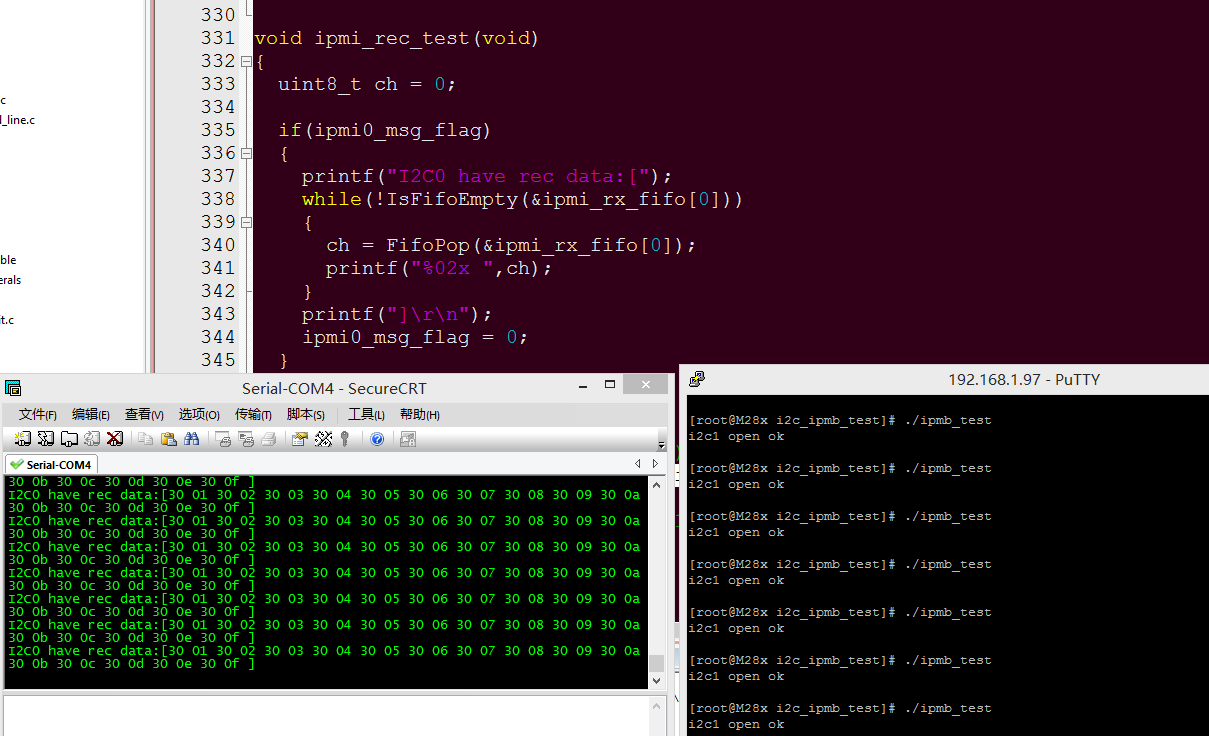

三、linux下i2c的结束标志位
linux下I2C做主设备读写数据时，结束标志都由主设备给出，如果发现MCU设备没有退出I2C中断，需检查MCU的I2C中断配置是否有问题。
