本文主要是介绍Allegro导入dxf使用Z-Copy提示”Not a closed polygon or CLine. Element ignored!”解决办法，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
找到了两个参考链接，实测有用，两个是一样的，都放上。
https://blog.csdn.net/y952721320/article/details/80837027#commentBox
http://www.yangmingweb.com/?id=13
其他几个参考，这个还没有试验，也放在这里：
https://wenku.baidu.com/view/f717562a6edb6f1aff001f58
http://www.voidcn.com/article/p-qbfzqyrj-bcy.html
下面是我自己做的一些补充：

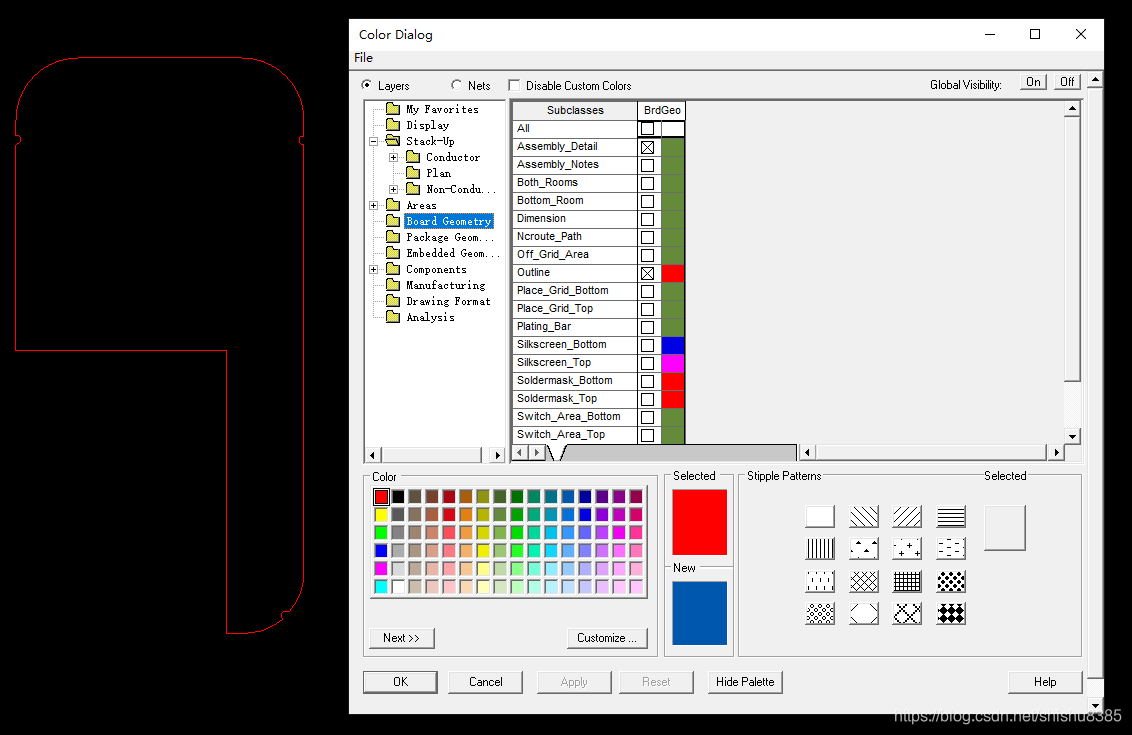

先找到一个没有任何信息的图层，用于放东西，可以避免删除东西时，不会有误操作。我找的图层如下：
选择如下：

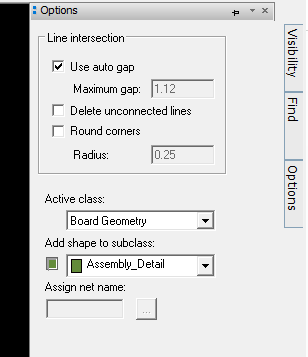

option设置如下：
然后右键，选择如下：

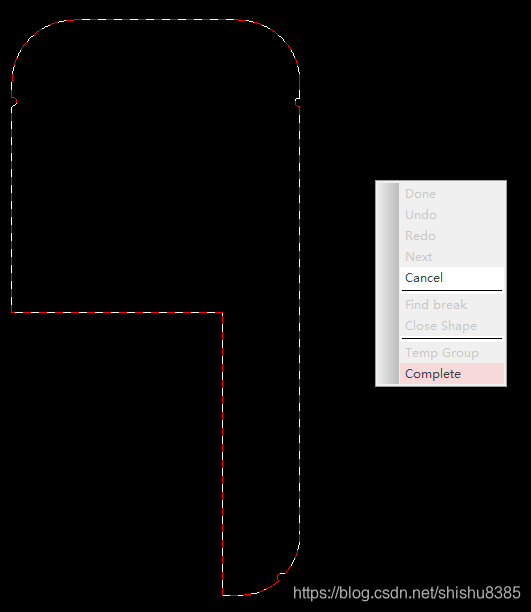

框选住所有框，然后右键，选择如下：

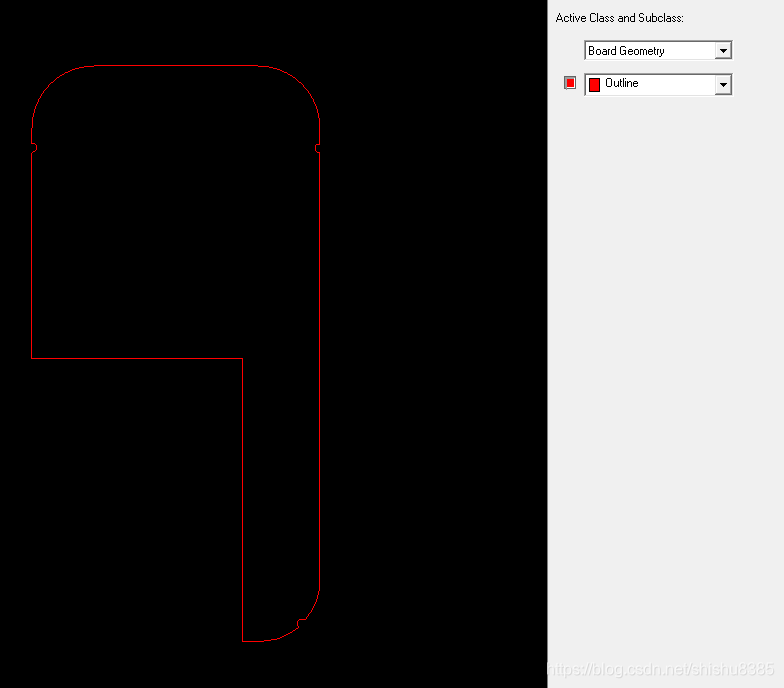

可以看出，原来的图层变了，后续的 Z COPY 都在这个基础上操作，包括 route keepin,package keepin等

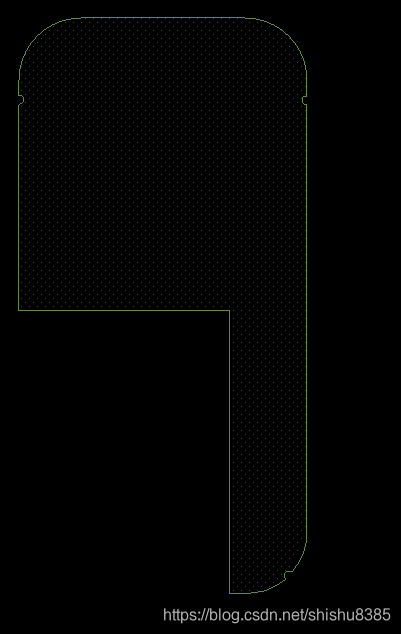

可以看出，生成了一个一样的 package keepin
甚至可以，从 package keepin 反向 Z COPY 回到 board outline图层中，很神奇，免得原文中的另一个反向的步骤了。

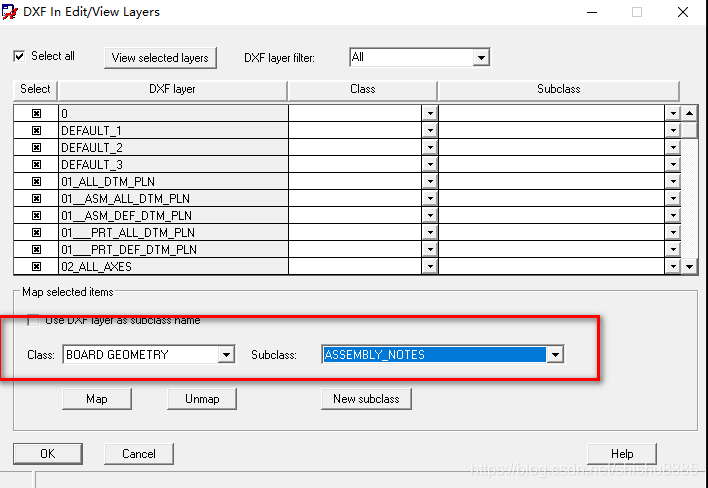

有了前面的步骤，后续完全可以再导入dxf的时候，导入到别的层，这样就不用担心重叠等问题了。
可以看出，红色的outline是历经 compose shape到别的图层，然后将其 z-copy到同等大小的package keepin，然后再将package keep 反向 在copy到 board outline，这个步骤和文前链接的思路不太一样，这个步骤相当于不用 decompose shape操作，直接用一个比较简单的方式生成了 board outline，此时的外框，是没有按键等外形信息的，如果想导入，则可以再次导入含有按键外形的 dxf，这次直接导入到 另一个没有信息的图层，即可，如文中青色的部分，然后删除多余信息，挪动外框，对比即可
