一.晶体管基础知识
晶体管分2种：NPN、PNP

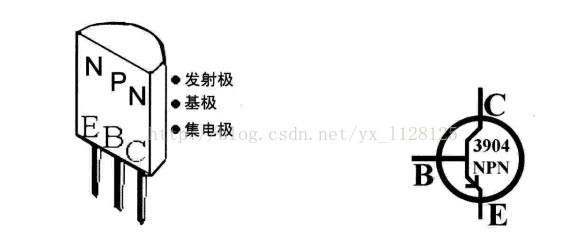

晶体管通常封装为TO-92，下面是元件实物图 和 元件符合：
NPN:
当电压和电流被加到基极上时，NPN晶体管；
其工作原理：
就像水龙头—给控制开关一点压力，它就放出水来；

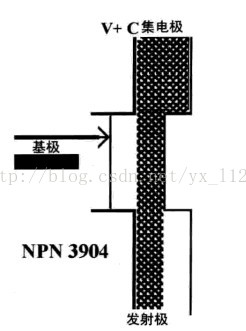

同样给基极一定电压和电流，就可以使晶体管的集电极到发射极通过的电流增大，从而导通；
如图：

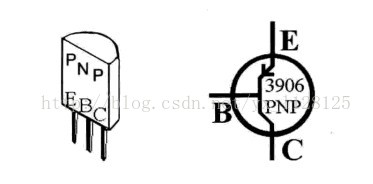

PNP:

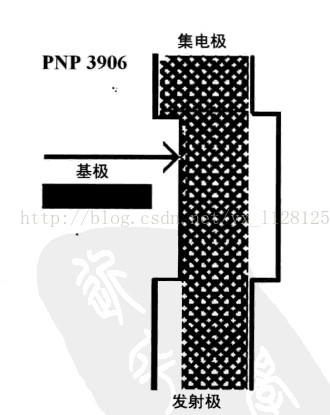

PNP由于跟NPN的极性刚好相反，所以工作原理也相反：
当给阀门压力时阀门关闭，关闭水流；而没有压力反倒能使水流通过龙头流出；
同样，晶体管基极给一定电压和电流时，晶体管处于截止状态；
当基极无电压和电流时，晶体管导通
(1)晶体管是基本的电子开关
(2)三极管是电流控制电流器件--基极电流控制集电极电流
(3)三极管作为开关时，用的是三极管 截止 和饱和 2个工作状态
下面简单分析一个电路：
Q1--PNP 3096 R1----100K欧 R2---22K欧 R3---470 欧 C1---10UF
1. 当开关PBNO断开时，刚上电V+时，LED立即被点亮。因为此时没有电压加在基极上，所以晶体管的阀门是打开的，即电流从发射机流向集电极。
2. 当开关PBNO闭合时，电压V+被加到PNP的基极，晶体管阀门关闭，晶体管阀门截止，阻断电流通过，电容C1将被充满电；
3. 当你再次断开开关后，C1存储的电荷将保持住基极的电压，保持阀门关闭的状态，晶体管截止，并切断电流。
4. 当电容C1通过电阻R1放电时，基极电压将下降。晶体管再次导通，缓慢地有电流和电压通过，LED灯便开始亮起来。
R1的作用：
储存在C1中的电量需要R1去释放，降低晶体管基极电压，使阀门再一次被打开，让电流通过晶体管。
