Exynos4412有两种封装形式， 其中POP封装的芯片内含1GB内存， 所以不需要外扩DDR，
可大大节省 PCB 面积，功耗控制方面也更好，多用于手持设备当中； SCP 封装优点是内存扩
展更灵活，生产工艺相对更容易控制。
接口详解（一）：
http://www.amobbs.com/forum.php?mod=viewthread&tid=5628031&extra=page%3D1
SIM 卡

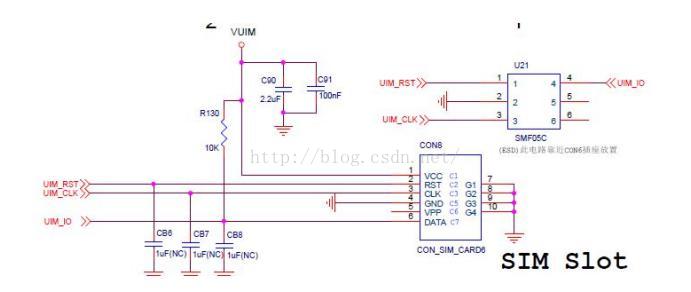

SIM 卡的原理图如下图所示。

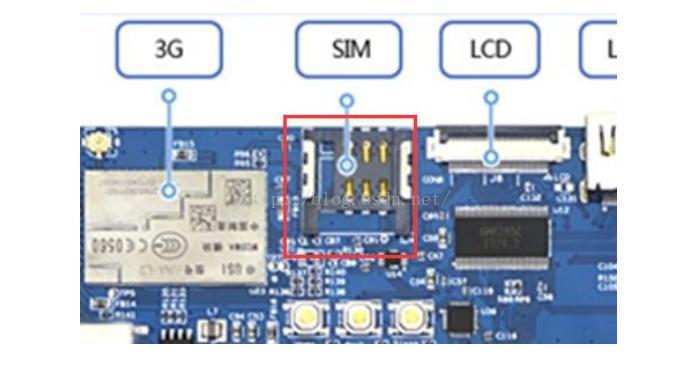

PCB 上 SIM 卡，如下图所示
按键 Key
按键提供休眠/唤醒、音量+、音量-、返回、HOME 功能。

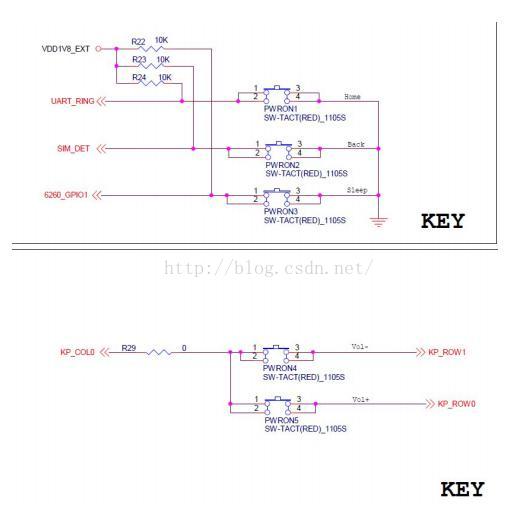

按键的原理图如下图所示。

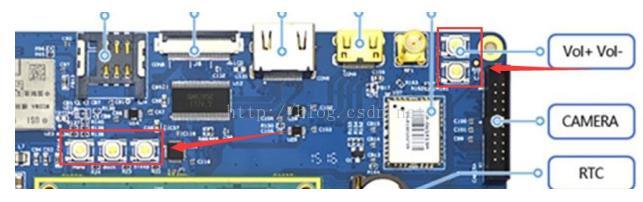

PCB 上按键，如下图所示。

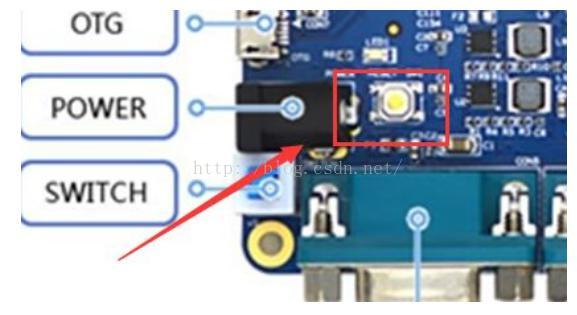

复位按键 Key
复位按键的原理图如下图所示。
PCB 上复位按键，如下图所示。
显卡资源以及接口
iTOP-4412 有丰富的视频输出接口，如下图所示包括 HDMI 和 LVDS。在手册 2.1.2 小节
有具体怎么进行硬件连接的详细介绍。

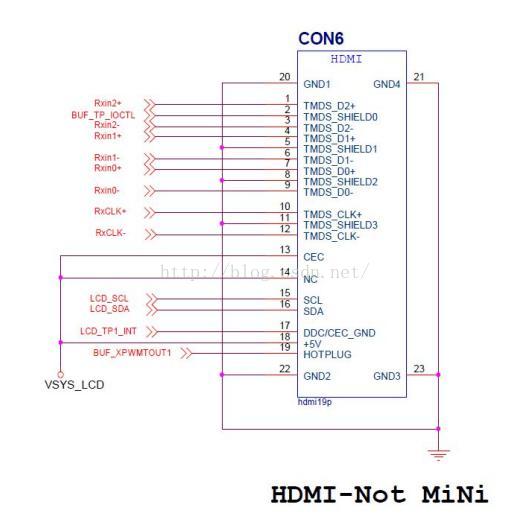

Exnoys4412 可以直接提供 HDMI 信号输出，不需要其它的转换芯片，HDMI 接口的原理
图如下图所示。

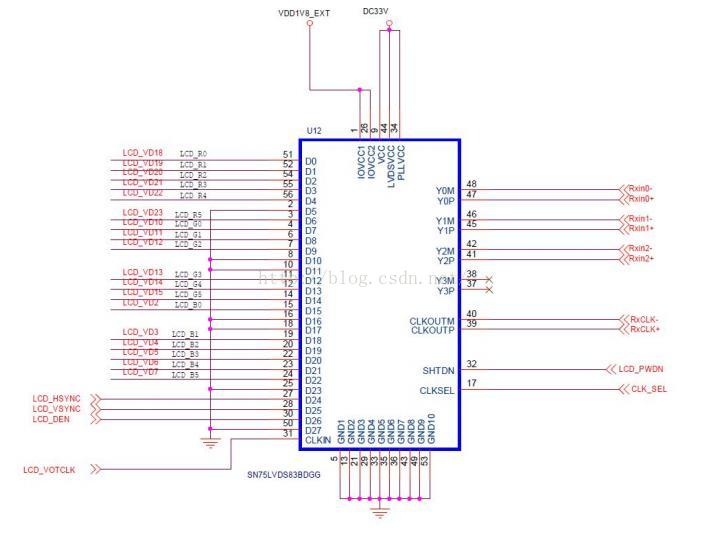

LVDS 信号是使用 SN75LVDS83BDGG 将 RGB 信号转换为 LVDS 信号， LVDS 原理图主要部分如下图所示。接口电路和 LVDS 其它外围电路可参考原理图。

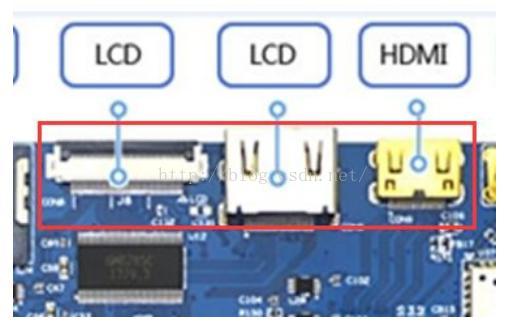

PCB 上显卡接口，如下图所示。
HDMI 接口用于支持各种 HDMI 显示器电视等等。 这里需要注意的是， 小的 HDMI 口输出
的才是 HDMI 信号，大的 HDMI 口输出的是 LVDS 信号。
MIPI接口

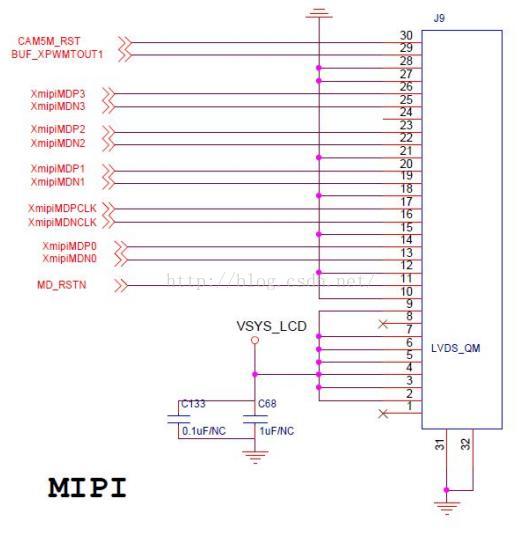

Exnoys4412 和 MIPI 接口直接相连，没有中间器件，接口原理图如下图所示。
GPS模块
GPS 模块中的芯片是 GNS7560。

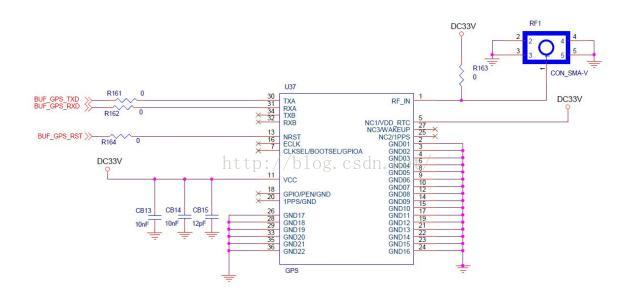

GPS 原理图如下图所示。

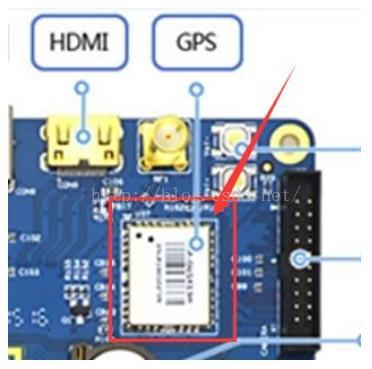

PCB 上 GPS 模块，如下图所示。
摄像头 CAMERA+AVIN 扩展口

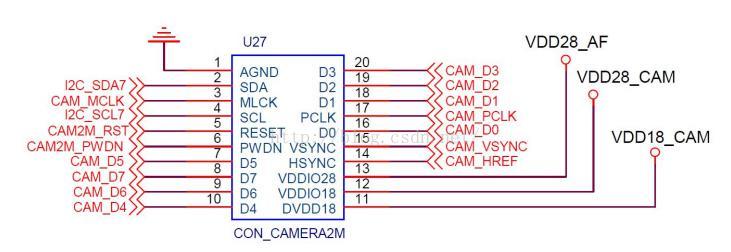

摄像头 CAMERA+AVIN 扩展口原理图如下图所示。
扩展口连接的时候注意“三角形箭头”要和模块小箭头对应。

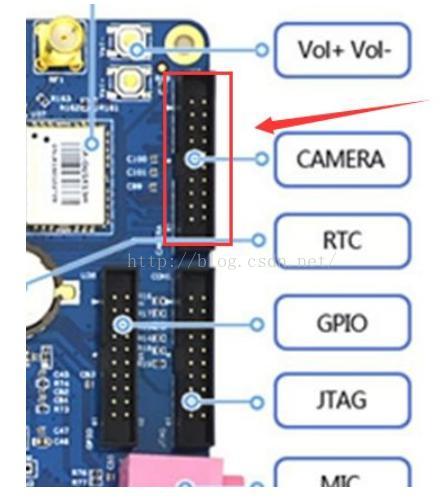

PCB 上 CAMERA+AVIN 扩展口，如下图所示

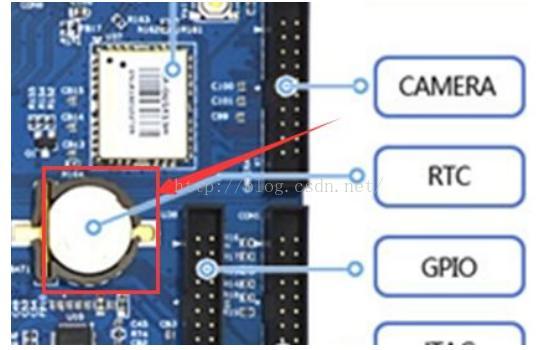

实时时钟 RTC
RTC实时时钟，在 Android4.0.3 中，安装 CR1220 锂电池之后，完全断电之后时钟也可
以工作。

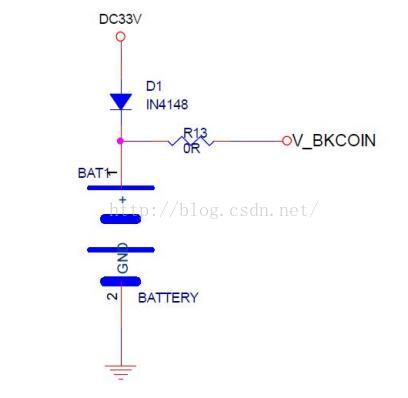

实时时钟 RTC原理图如下图所示。
PCB 上实时时钟 RTC，如下图所示。
GPIO 扩展口
连接的时候注意“三角形箭头”要和模块小箭头对应。

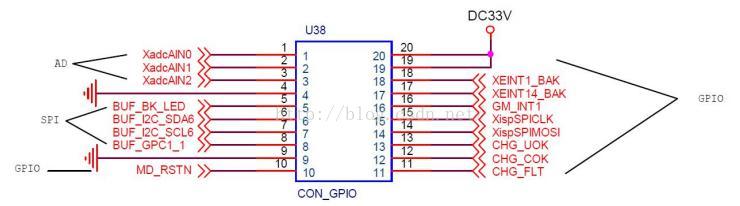

原理图如下图所示。

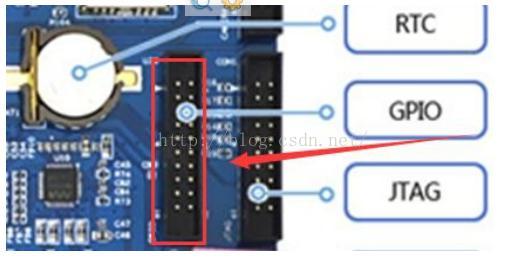

PCB 上 GPIO 扩展口，如下图所示。
JTAG扩展口

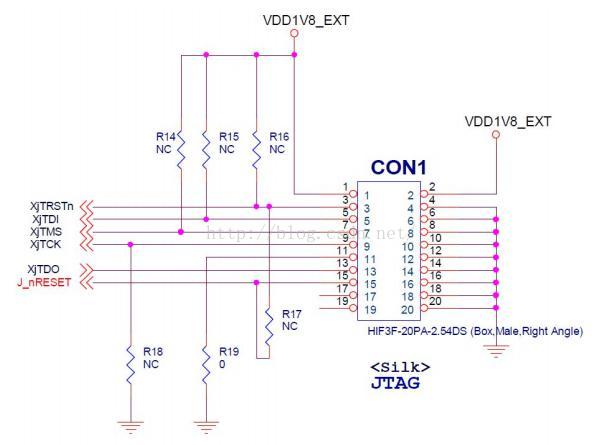

原理图如下图所示。

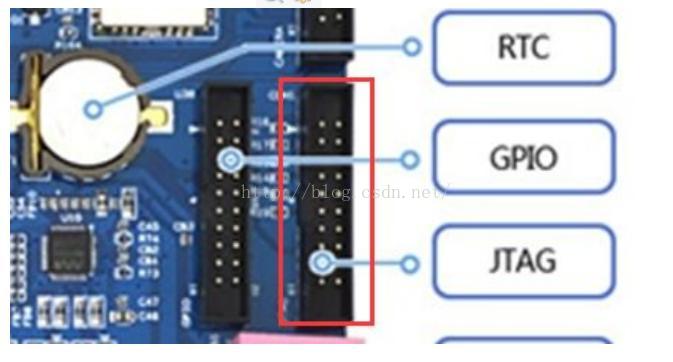

PCB 上 JTAG扩展口，如下图所示。
声卡资源以及接口
声卡有耳机和耳麦接口，还有外放封装为 PIN2 的喇叭外放扩展口三个。

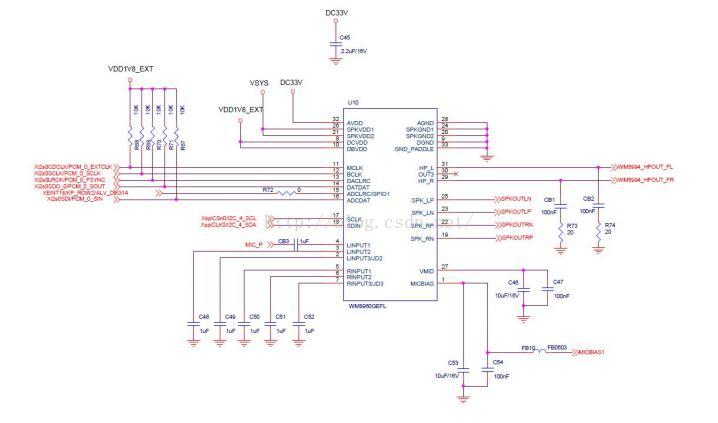

声卡原理图主要部分，如下图所示。其余部分可以参考原理图。

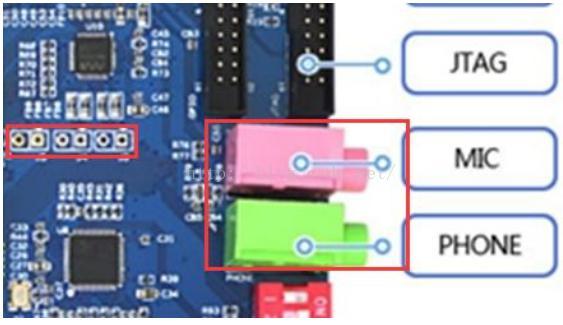

PCB 上声卡位置，如下图所示。
薄码开关以及对应功能

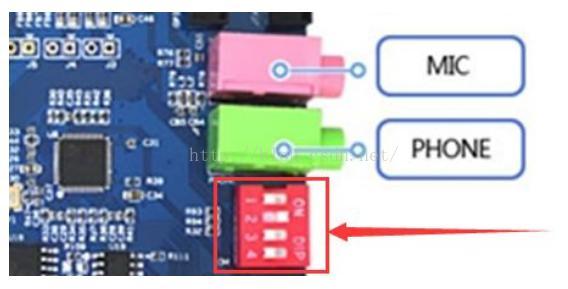

iTOP-4412开发板可以通过薄码开关控制启动方式以及显卡输出。 如下图， XOM2， XOM3，
XOM5 用于控制 4412 启动方式，AP_SLEEP，XEINT6 用于控制显卡输出。
PCB 上拨码开关，如下图所示。
以太网
如下图所示是以太网接口。
在 Android4.0.3 中，需要参考 2.4.3 来设置以太网。
在 Android4.4.4 中，则可以在 Android 设置中，将默认 WIFI 网络设置为有线网。设置好
之后就可以上网了。

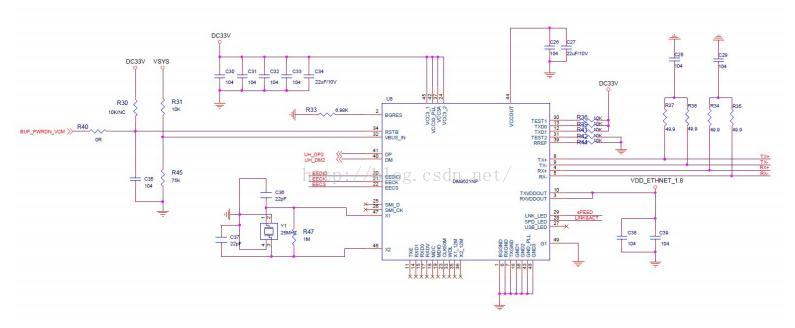

以太网原理图如下图所示。

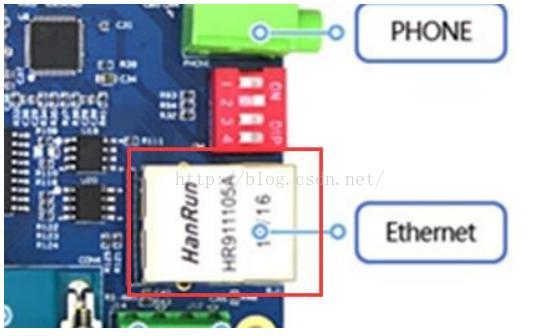

PCB 上以太网接口，如下图所示。
CAN 模块
CAN 是通过 exnoys4412 的 SPI 总线扩展而来的。

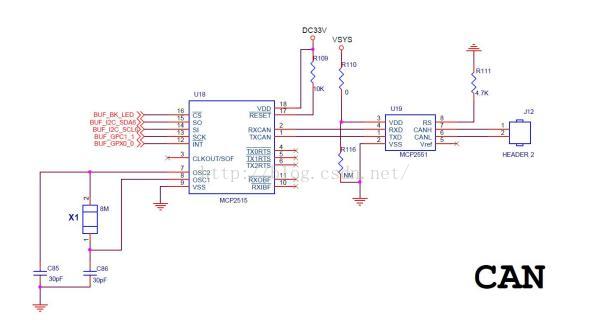

CAN 模块原理图如下图所示。

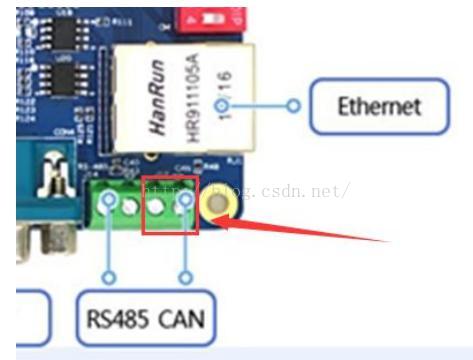

PCB 上 CAN 模块，如下图所示。

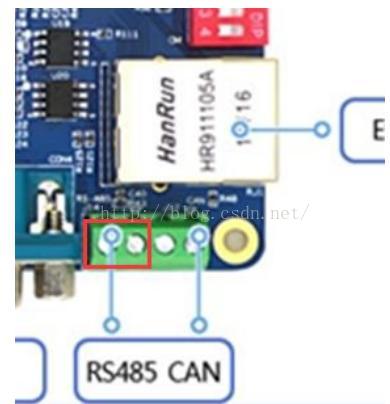

RS485 模块
RS485 是 exnoys4412 通过串口扩展而来的。

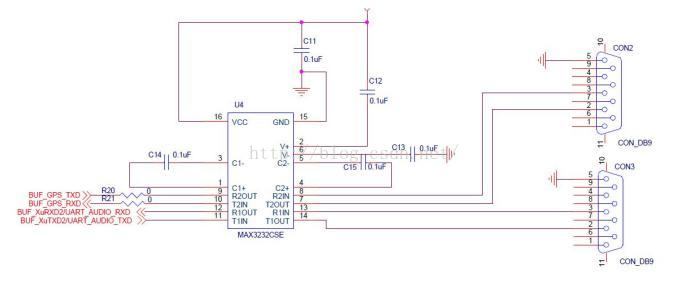

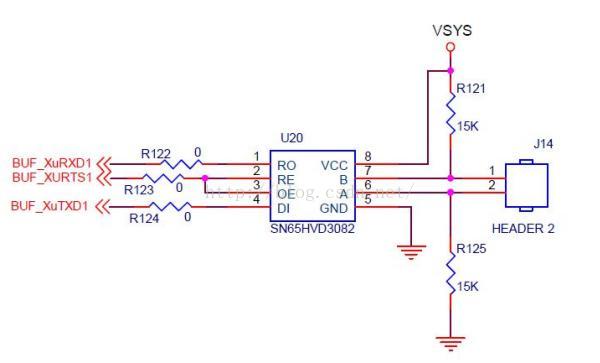

CAN 原理图如下图所示。
PCB 上 CAN 模块，如下图所示。
串口
CON3 口默认用来作为虚拟控制台。如果想修改调试端口可以参考手册“9.4.13 串口虚拟
控制台”，部分原理图如下。
PCB 上串口，如下图所示。
