EPS预发机说明书
- 一、主画面
- 1.工厂系统
- 2.操作面板
- 3.其它显示
- 二、订单管理
- 三、配方管理
- 四、参数管理
- 1.流程参数
- 2.常用参数
- 常用参数第一页
- 常用参数第二页
- 常用参数第三页
- 3.DWS参数
- 4.报警限制
- 5.标定参数
- 6.PID参数
- PID波形调整
- 1)采样时间
- 2)滤波常数
- 3)比例增益
- 4)积分时间
- 5)微分增益
- 6)微分时间
- 7)输出值上下限设置
- 8)过冲抑制设定
- 9)振动抑制设定
- 恒压控制
- 恒温控制
- 7.模块配置
- 模块配置图
- 模块配置第一页
- 模块配置第二页
- 五、IO管理
- 1.输出
- 第一页
- 第二页
- 2.输入

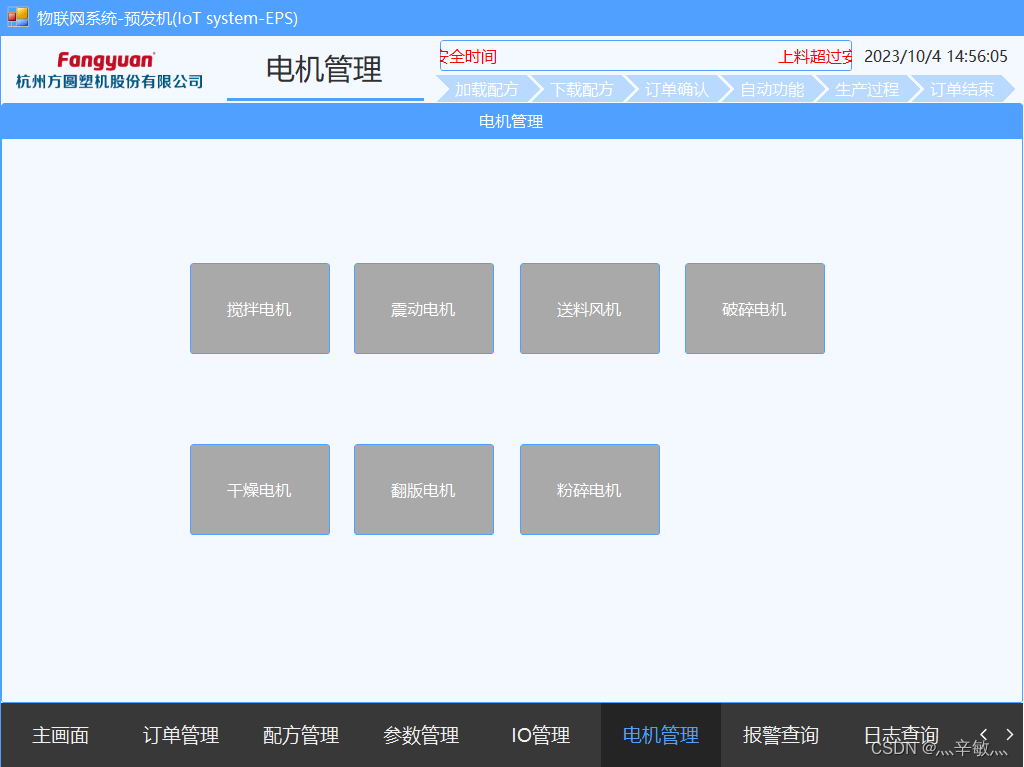

- 六、电机管理
- 七、报警查询
- 1.实时报警
- 2.历史报警

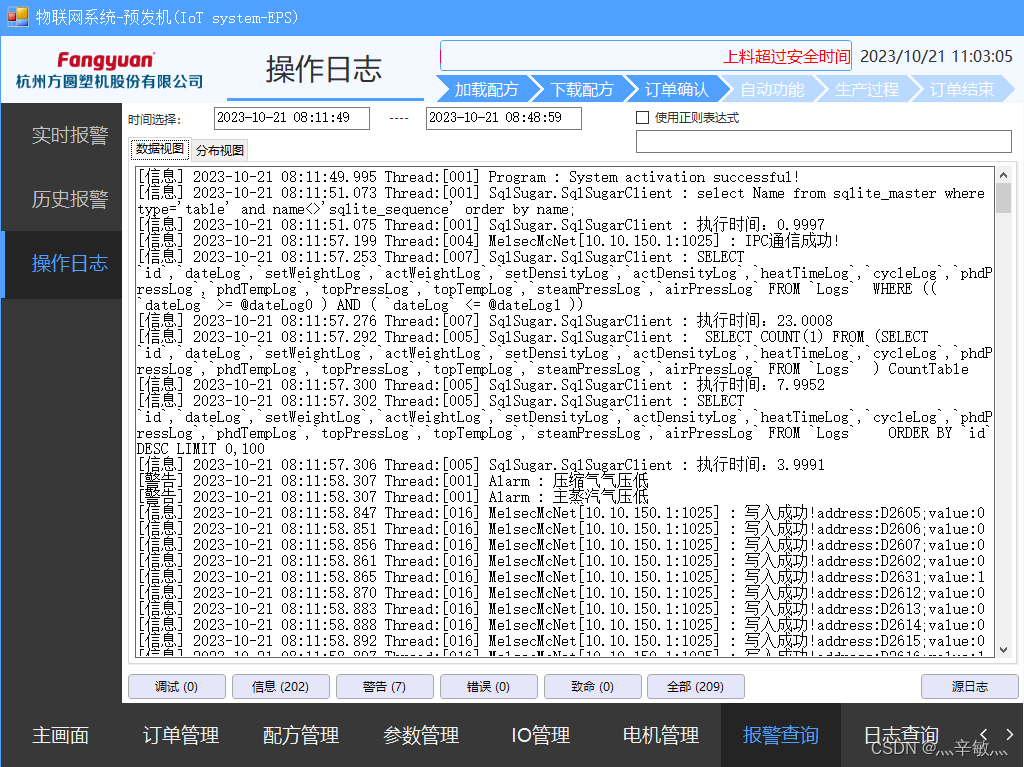

- 3.操作日志
- 八、日志查询
- 九、服务
- 十、其它
- 十一、通讯地址一览表
- 十二、MQTT服务框架
- 十三、运行环境框架

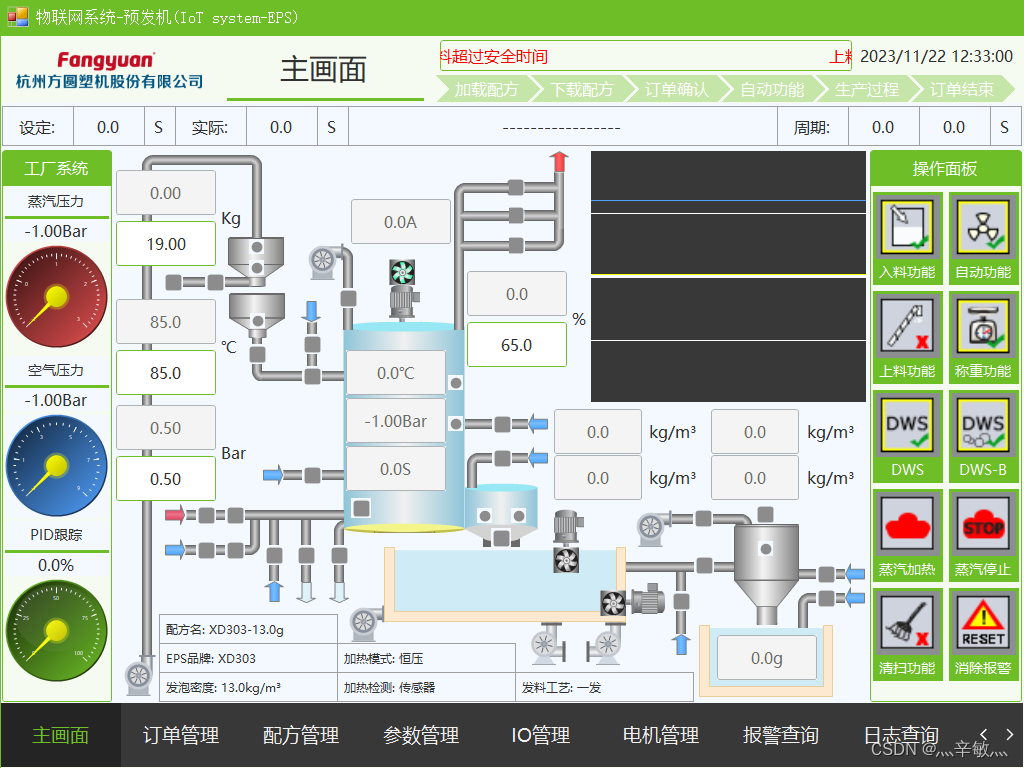

一、主画面
- 画面显示
1.工厂系统
名称 | 说明 | 选配说明 |
---|---|---|
蒸汽压力 | 入口处减压阀后的蒸汽压力。推荐0.8~1.5bar | 选配(-1~3bar)的压力变送器 |
空气压力 | 入口处的空气压力。推荐5.5~6.5bar | 选配(-1~9bar)的压力变送器 |
PID跟踪 | 蒸汽比例阀在加热过程中的运算开度0%~100% | 选配宝德比例阀 |

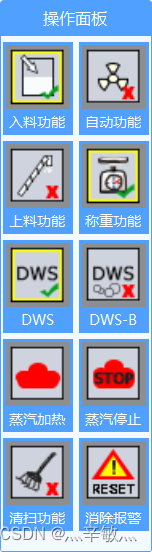

2.操作面板
名称 | 说明 | 选配说明 |
---|---|---|
入料功能 | 称重好的原料进入到通体内发泡 | |
自动功能 | 全自动可生产、半自动停止生产 | |
上料功能 | 螺杆或真空运输EPS原料到EPS原料斗内 | |
称重功能 | 称重需要投入桶内的EPS原料重量 | |
DWS | 开启密度采样功能装置,测量发泡完成以后的密度 | 选配密度称重装置 |
DWS-B | 密度反馈功能开启以后,可以通过测量的密度自动调节EPS原料重量(15kg/m³以上密度可调节) | 选配密度称重装置 |
蒸汽加热 | 蒸汽停止以后,若原料没有发泡完成,可继续加热的功能 | |
蒸汽停止 | 加热过程中,关闭桶体内持续进入蒸汽,长按5S或者5次可跳转到稳定、减压、出料流程 | |
清扫功能 | 在没有生产的过程中,清扫桶体的阀门以及传感器等 | |
消除报警 | 消除当前的报警状态 |
3.其它显示
名称 | 说明 |
---|---|
设定 | 当前流程的设定时间记录 |
实际 | 当前流程的实际运行时间记录 |
周期 | 当前生产周期的运行时间以及上一周期的总时间记录 |
序号 | 说明 | 选配说明 |
---|---|---|
1 | EPS原料斗的实际重量以及设定重量 | |
2 | 桶体内的实际温度以及发泡设定温度 | 选配(0~150℃)温度变送器 |
3 | 桶体内的实际压力以及发泡设定压力 | 选配(-1~3bar)压力变送器 |
4 | 排气比例阀的实际开度以及发泡加热过程的设定开度 | 选配宝德排气比例阀 |
5 | 桶顶温度、桶内压力、加热时间 | 选配(0~150℃)温度变送器、(-1-3bar)压力变送器 |
6 | 主轴电机电流检测 | 选配施耐德变频器 |
7 | 固定体积测量的重量 | 选配密度称重装置 |
8 | 发泡完成的密度测量 | 选配密度称重装置 |
9 | 加热过程中的实际压力、实际温度曲线图 | 选配(0~150℃)的温度变送器、(-1-3bar)的压力变送器 |
10 | 密度测量曲线图 | 选配DWS装置 |
11 | 显示当前生产工艺详情 |
二、订单管理
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
原料生产总重量 | 设备开机以来生产的总EPS重量 | |
原料生产总模数 | 设备开机以来投料生产的模数 | |
原料生产订单总重量 | 当前订单需要生产的总重量 | |
原料生产订单当前重量 | 当前生产订单已经生产的重量 | |
原料生产订单当前模数 | 当前生产订单已经投料的模数 | |
原料生产订单设定模数 | 当前生产订单设定的总投料模数 | |
EPS品牌 | EPS原料的品牌 ,例如(BSB、HSB、HS、XD303等) | |
订单结束停止电机 | 是:订单结束以后陆续停止所有电机;否:订单结束以后不停止电机 | |
预热模数 | 按启动按钮时,桶体需要预热的模数 ,最少设置1次 | |
加热模式 | 恒压:恒定压力加热;恒温:恒定温度加热 | 选配宝德蒸汽比例阀、宝德空气比例阀、(-1-3bar)压力变送器、(0~150℃)温度变送器 |
剩料功能 | 关闭:EPS原料称重不够时不入料;开启:EPS原料称重不够时继续入料后自动发料 | |
加热检测方式 | 传感器:加热使用料位传感器检测EPS原料,时间:加热使用时间控制 | |
加热时间 | 加热检测方式为“时间”控制时启作用,设置EPS原料在桶内的加热时间 | |
选择发料工艺 | 一发:一次发泡;二发:二次发泡 | 二发:选配二次发泡装置 |
按钮名称 | 说明 |
---|---|
清零 | 清除原料生产订单当前模数,使订单冲头开始生产 |

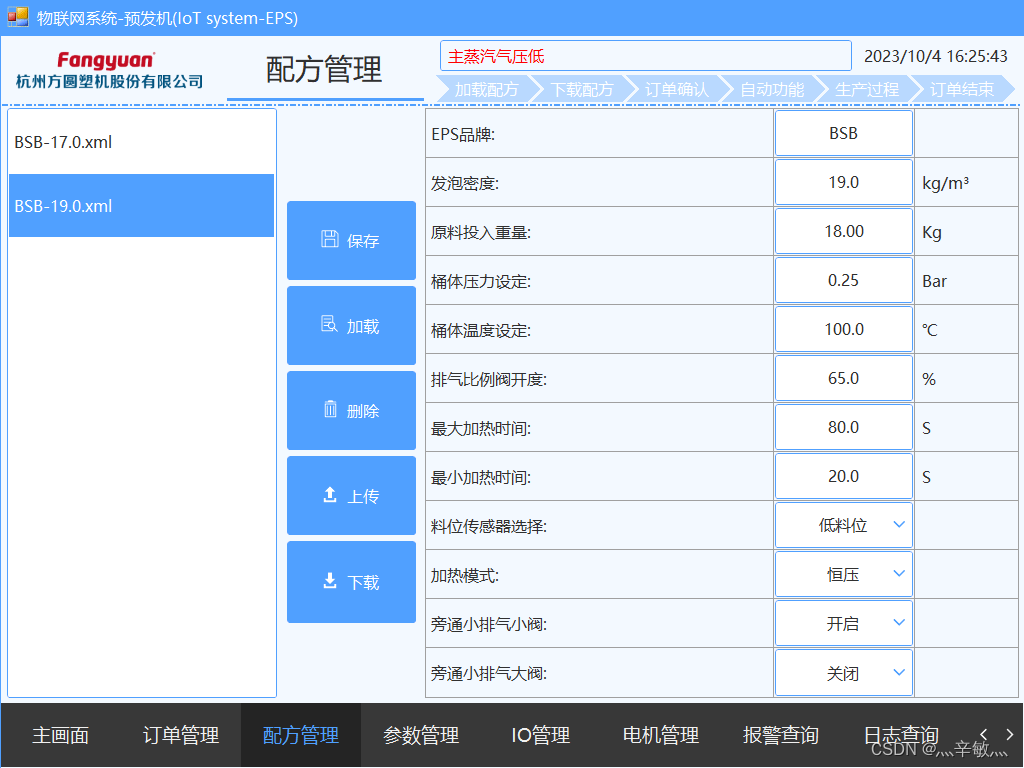

三、配方管理
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
EPS品牌 | EPS原料的品牌 ,例如(BSB、HSB、HS、XD303等) | |
发泡密度 | 设定需要发泡的密度 | |
原料投入重量 | EPS原料斗的设定重量 | |
桶体压力设定 | 桶体内的实际压力以及发泡设定压力 | 选配(-1~3bar)压力变送器 |
桶体温度设定 | 桶体内的实际温度以及发泡设定温度 | 选配(0~150℃)温度变送器 |
排气比例阀开度 | 加热过程中排气比例阀的设定开度 | 选配宝德排气比例阀 |
最大加热时间 | 加热过程中,超过最大加热时间,蒸汽停止,若需继续加热,控制面板上面点动“蒸汽加热”按钮 | |
最小加热时间 | 加热过程中,无论料位传感器是否感应,都不会进入到稳定、减压流程(范围推荐10~20S) | |
料位传感器选择 | 低料位:低料位检测EPS原料发泡完成;高料位:低料位检测EPS原料发泡完成。 注意:只有一个料位传感器时候必须选择“低料位” | |
加热模式 | 恒压:恒定压力加热;恒温:恒定温度加热 | 选配宝德蒸汽比例阀、宝德空气比例阀、(-1-3bar)压力变送器、(0~150℃)温度变送器 |
旁通小排气小阀 | 关闭:排气阀小阀门1加热时不打开;开启:排气阀小阀门1加热时打开 | |
旁通小排气大阀 | 关闭:排气阀小阀门2加热时不打开;开启:排气阀小阀门2加热时打开 | 选配脚座阀 |
按钮名称 | 说明 |
---|---|
保存 | 通过填写“EPS品牌”、"发泡密度"参数,自动存储配方文件;保存过程中若存在相同配方名,此时会提示是否覆盖原配方参数 |
加载 | 先选择存储的配方文件,点击“加载”按钮调出查看配方数据 |
删除 | 先选择存储好的配方文件,点击“删除”按钮,删除当前配方 |
上传 | 上传控制器的生产数据到配方处查看 |
下载 | 下载配方处的数据到控制器进行生产 |
四、参数管理
1.流程参数
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
稳定时间 | 发泡完成后的EPS在桶内稳定的时间 | |
减压时间 | 降低桶体压力 | |
出料时间 | 放出桶内发泡完成后,EPS进入流化床的时间 | |
关门时间 | 出料完成后,关闭出料门的时间 | |
预热时间 | 预热过程的蒸汽时间 | |
上料传输时间 | 从地上称重好的EPS原料传输到同顶部原料斗内的时间 | 选配地上称重装置 |
入料前等待时间 | 入料前打开大排气,泄掉桶内压力的时间 | |
入料时间 | 称重完成的EPS原料进入桶内的时间 | |
入料后等待时间 | 1.入料完成后打开入料口的时间,避免入料口有EPS积料;2.控制怎个生产周期的时间 | |
减压后抽取戊烷时间 | 减压完成后使用桶顶部的送风风机抽取桶内的戊烷时间 | 选配吸风阀装置 |
出料延时送风 | 出料时先打开出料门,延时送风时间到以后再开启送风风机快速出料 | |
预热温度 | 桶内温度达到当前预热温度以后才作为有效的预热,推荐65℃ | 选配(0~150℃)的温度变送器 |
吹扫加热时间 | 加热开始时的第一段加热时间 | |
吹扫加热比例阀开度 | 吹扫加热过程中蒸汽比例阀的开度 | 选配宝德蒸汽比例阀 |
吹扫加热压缩气开度 | 吹扫加热过程中空气比例阀的开度 | 选配宝德空气比例阀 |
主加热压缩气开度 | 主加热过程中空气比例阀的开度 | 选配宝德空气比例阀 |
入料桶加压压力设定 | 设定入料桶的保压压力 | 75PP机器使用的功能 |
吹扫加热使用蒸汽副阀 | 吹扫加热过程是否打开蒸汽副阀 | |
主加热使用蒸汽副阀 | 主加热过程是否打开蒸汽副阀 | |
主加热使用空气主阀 | 主加热过程是否打开空气主阀 | 定制管道装置 |
吹扫加热使用空气副阀 | 吹扫加热过程是否打开空气副阀 | 定制管道装置 |
吹扫加热使用大排气 | 吹扫加热过程是否打开大排气 |
2.常用参数
常用参数第一页
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
观察窗清扫打开时间 | 出料过程中,观察窗清扫阀打开时间(循环执行) | |
观察窗清扫关闭时间 | 出料过程中,观察窗清扫阀关闭时间(循环执行) | |
入料清扫打开时间 | 出料过程中,入料清扫阀打开时间(循环执行) | |
入料清扫关闭时间 | 出料过程中,入料清扫阀关闭时间(循环执行) | |
桶体清扫打开时间 | 出料过程中,桶体清扫阀打开时间(循环执行) | |
桶体清扫关闭时间 | 出料过程中,桶体清扫阀关闭时间(循环执行) | |
上料真空打开时间 | 上料过程中,料斗上料阀打开时间(循环执行) | 选配真空上料装置 |
上料真空关闭时间 | 上料过程中,料斗上料阀关闭时间(循环执行),双真空桶装置设置0 | 选配真空上料装置 |
加热时传感器清扫打开时间 | 加热过程中,传感器清扫阀打开时间(循环执行) | |
加热时传感器清扫关闭时间 | 加热过程中,传感器清扫阀关闭时间(循环执行) | |
暂无此功能 | ||
自动清扫桶体次数 | 自动清扫时,循环清扫桶体的次数 | |
称重慢放阈值 | 提前关闭快放阀、打开慢放阀的重量阈值 | |
称重完成阈值 | 提前关闭快放阀、关闭慢放阀的重量阈值 | |
搅拌电机快速频率 | 加热过程中,开始快速搅拌的主轴频率 | 选配主轴变频器装置 |
搅拌电机慢速频率 | 加热过程中,快速搅拌结束后进入慢速搅拌的主轴频率 | 选配主轴变频器装置 |
主轴快速搅拌时间 | 加热过程开始时,主轴快速搅拌时间 | 选配主轴变频器装置 |
出料电流保护值 | 加热过程中,主轴电流超过出料电流保护值时,自动进入稳定、减压、出料流程 | 选配主轴变频器装置 |
最大电流保护值 | 加热过程中,主轴电流超过最大电流保护值时,打开出料门桶体清扫打开避免桶内“结锅” | 选配主轴变频器装置 |
加热时入料清扫打开时间 | 加热过程中,入料清扫阀打开时间(循环执行) | |
加热时入料清扫关闭时间 | 加热过程中,入料清扫阀关闭时间(循环执行) | |
震动传感器检测时间 | 加热过程中,料位传感器持续检测时间。注意:震动棒传感器不需改变(默认500ms),光电料位传感器根据实际情况设定 |
常用参数第二页
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
切换半自动时间 | 出现报警后,全自动切换到半自动的时间 | |
底部清扫提前开时间 | 在出料过程即将完成时,提前打开底部清扫阀门的时间 | |
料斗上料安全时间 | 螺杆或则真空上料开启以后,达到安全的设定时间,此时桶体顶部的EPS原料斗上限未检测到原料,自动关闭螺杆上料电机或真空上料电机 | |
电机停止时间 | 订单完成或则切换到半自动发泡完成后,自动停止所有电机的时间 | |
底部清扫 | 是否开启出料过程底部清扫功能 | |
旁通小排气小阀 | 加热过程是否打开顶部旁通小排气小阀 | |
旁通小排气大阀 | 加热过程是否打开顶部旁通小排气大阀 | |
减压时快速冷却 | 是否在减压时开启快速冷却功能,往桶内通入压缩空气 |
常用参数第三页
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
控制小排气1压力上限 | 实际压力>设定压力+压力上限,打开小排气1阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
控制小排气1压力下限 | 实际压力<设定压力 - 压力下限,关闭小排气1阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
控制小排气2压力上限 | 实际压力>设定压力+压力上限,打开小排气2阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
控制小排气2压力下限 | 实际压力<设定压力 - 压力下限,关闭小排气2阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
控制大排气压力上限 | 实际压力>设定压力+压力上限,打开大排气阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
控制大排气压力下限 | 实际压力<设定压力 - 压力下限,关闭大排气阀(使用排气阀控制功能时起作用) | 选配(-1~3bar)压力变送器 |
3.DWS参数
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
采样开始时间 | 发泡完成出料后送入到流化床延时采样时间 | 选配密度称重装置 |
管道回吹时间 | 采样前回吹采样管道内残留的积料时间 | 选配密度称重装置 |
取样时间 | 通过真空吸料抽取EPS到采样玻璃罩内的时间 | 选配密度称重装置 |
采样传感器检测时间 | 玻璃罩内连续检测EPS的时间来判断采样完成 | 选配密度称重装置 |
放样时间 | 玻璃罩内的EPS,进入到密度称重料斗中的时间 | 选配密度称重装置 |
快放样提前终止时间 | 放样过程结束前,提前关闭快速放样阀的时间 | 选配密度称重装置 |
称重时间 | EPS进入到称重料斗,稳定时间后记录重量 | 选配密度称重装置 |
回样时间 | 称重完成后,剩余的积料传输到送料主管道的时间 | 选配密度称重装置 |
料斗体积 | 密度称重料斗的体积(默认10.4L) | 选配密度称重装置 |
不采样批次 | 开机前几次进入到流化床的EPS不进行采样,主要是刚开始发泡完的EPS水分多不能作为参考的依据 | 选配密度称重装置 |
4.报警限制
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
主蒸汽压力上限报警 | 减压阀后端的蒸汽压力上限值,超过限值设备报警 | 选配(-1~3bar)压力变送器 |
主蒸汽压力下限报警 | 减压阀后端的蒸汽压力下限值,低于限值设备报警 | 选配(-1~3bar)压力变送器 |
压缩气压力上限报警 | 入口的空气压力上限值,超过限值设备报警 | 选配(-1~9bar)压力变送器 |
压缩气压力下限报警 | 入口的空气压力下限值,低于限值设备报警 | 选配(-1~9bar)压力变送器 |
发泡桶压力上限报警 | 发泡桶内的压力上限值,超过限值设备报警 | 选配(-1~3bar)压力变送器 |
发泡桶压力下限报警 | 发泡桶内的压力下限值,低于限值设备报警 | 选配(-1~3bar)压力变送器 |
5.标定参数
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
管道压力上限标定 | 管道压力变送器铭牌标识的量程上限 | 选配(-1~3bar)压力变送器 |
管道压力下限标定 | 管道压力变送器铭牌标识的量程下限 | 选配(-1~3bar)压力变送器 |
桶体压力上限标定 | 桶体压力变送器铭牌标识的量程上限 | 选配(-1~3bar)压力变送器 |
桶体压力下限标定 | 桶体压力变送器铭牌标识的量程下限 | 选配(-1~3bar)压力变送器 |
桶体温度上限标定 | 桶体温度变送器铭牌标识的量程上限 | 选配(0~150℃)温度变送器 |
桶体温度下限标定 | 桶体温度变送器铭牌标识的量程下限 | 选配(0~150℃)温度变送器 |
PHD温度上限标定 | PHD温度变送器铭牌标识的量程上限 | 选配(0~150℃)温度变送器 |
PHD温度下限标定 | PHD温度变送器铭牌标识的量程下限 | 选配(0~150℃)温度变送器 |
主蒸汽压力上限标定 | 主蒸汽压力变送器铭牌标识的量程上限 | 选配(-1~3bar)压力变送器 |
主蒸汽压力下限标定 | 主蒸汽压力变送器铭牌标识的量程下限 | 选配(-1~3bar)压力变送器 |
压缩气压力上限标定 | 压缩气压力变送器铭牌标识的量程上限 | 选配(-1~9bar)压力变送器 |
压缩气压力下限标定 | 压缩气压力变送器铭牌标识的量程下限 | 选配(-1~9bar)压力变送器 |
主轴频率上限标定 | 主轴变频器的控制频率量程上限 | 选配主轴变频器装置 |
主轴频率下限标定 | 主轴变频器的控制频率量程下限 | 选配主轴变频器装置 |
主轴电流上限标定 | 主轴变频器的控制电流量程上限 | 选配主轴变频器装置 |
主轴电流下限标定 | 主轴变频器的控制电流量程下限 | 选配主轴变频器装置 |
称重仪表上限标定 | 称重仪表的最大量程 | 选配珠海志美PD650的4~20ma信号 |
称重仪表下限标定 | 称重仪表的最下量程(默认0.0kg) | 选配珠海志美PD650的4~20ma信号 |
6.PID参数
PID波形调整
1)采样时间

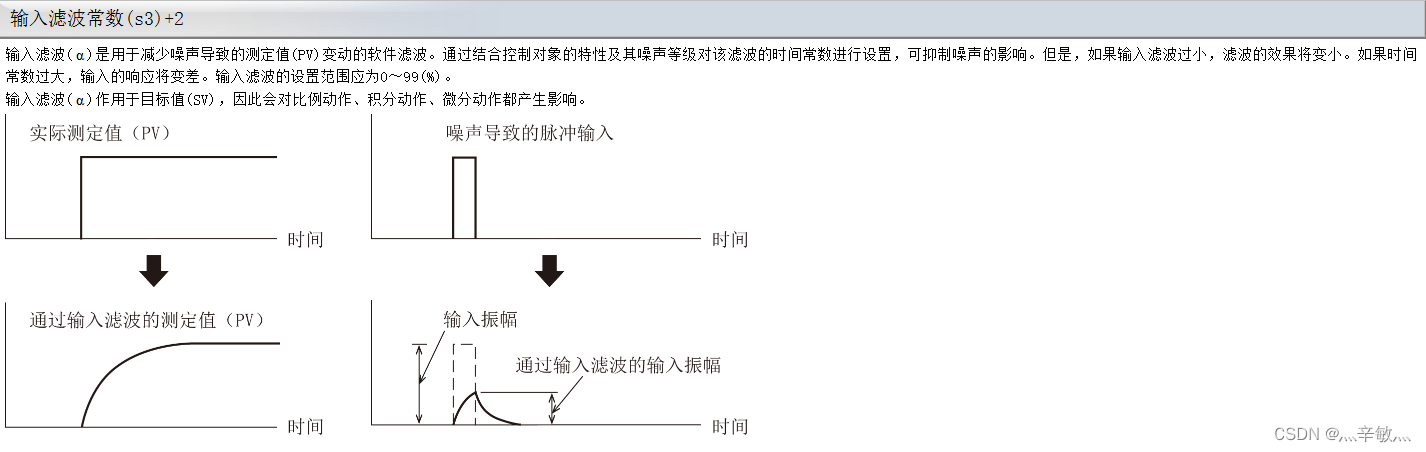

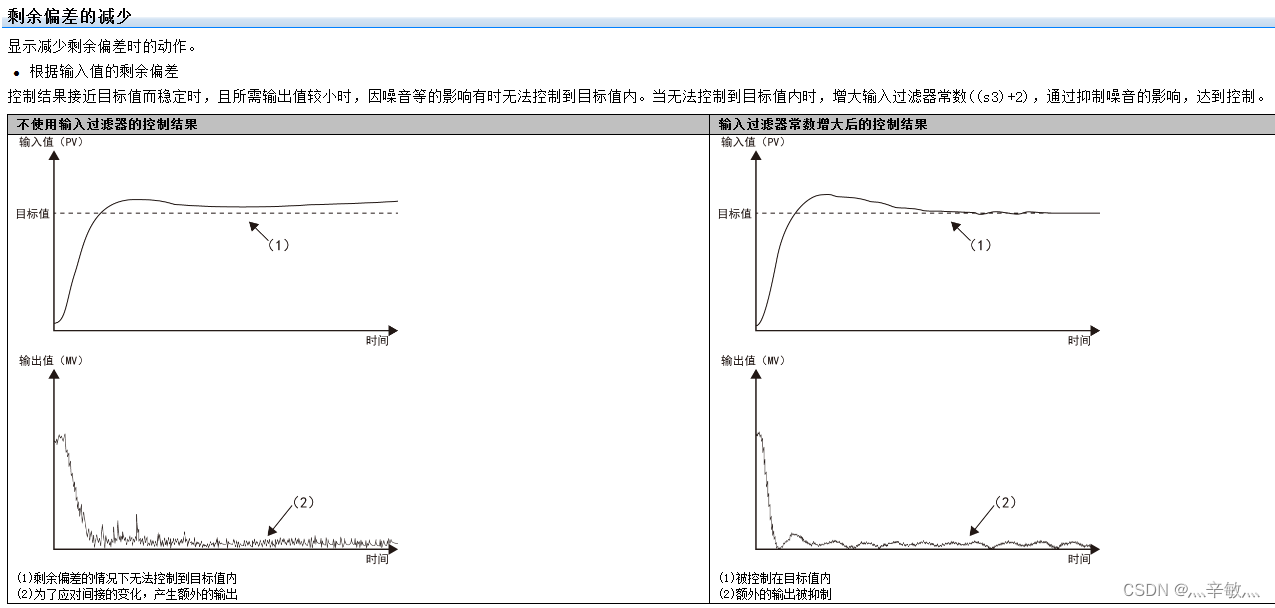

2)滤波常数
3)比例增益
4)积分时间
5)微分增益

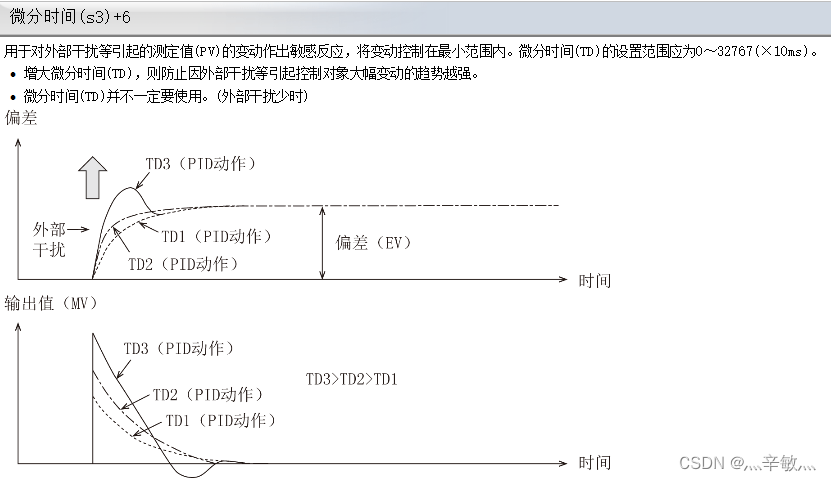

6)微分时间

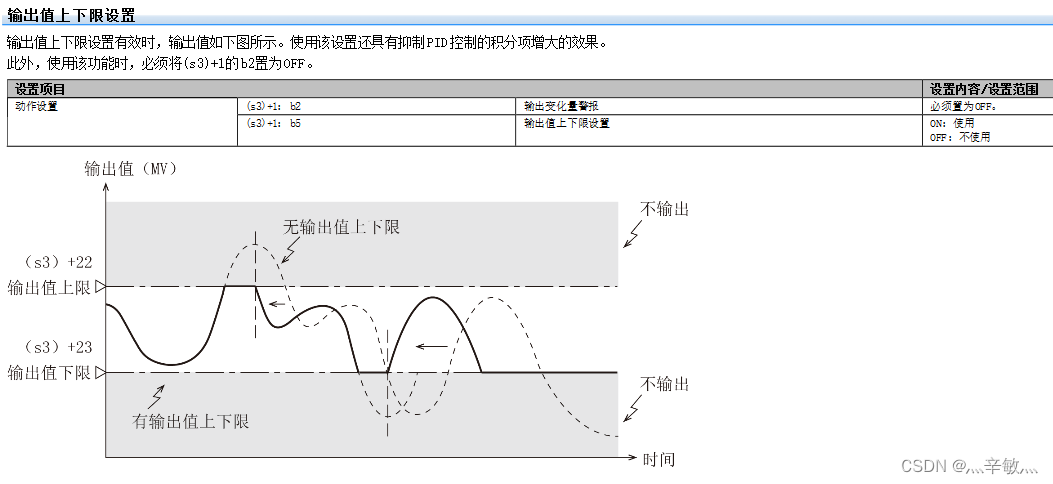

7)输出值上下限设置

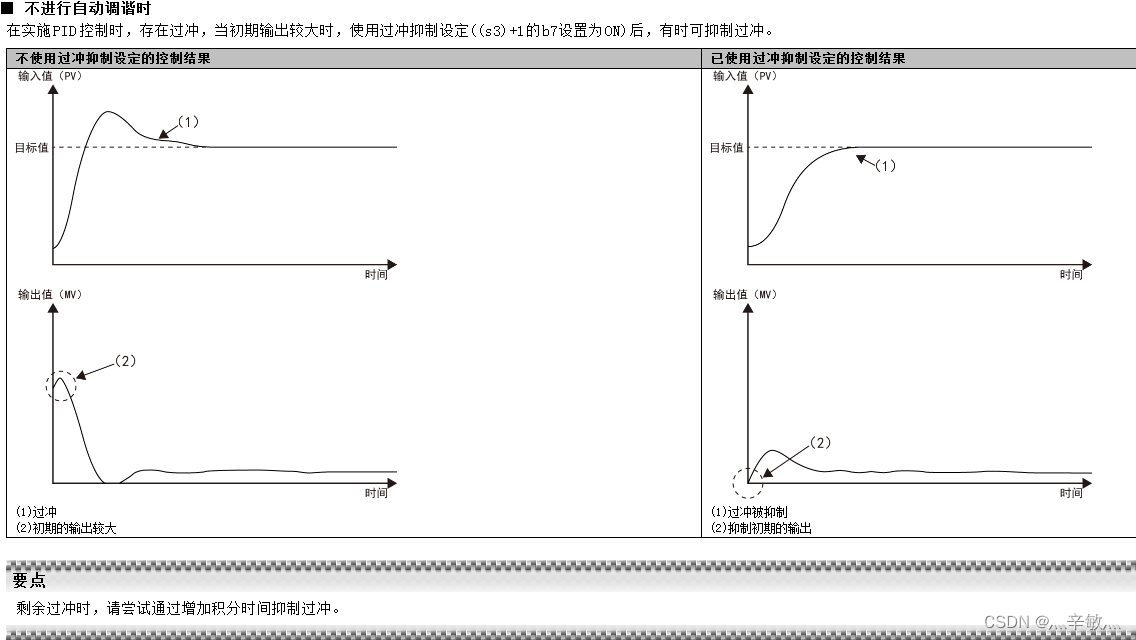

8)过冲抑制设定
9)振动抑制设定
恒压控制
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
比例增益(KP) | 1~32767[%] | 选配宝德蒸汽比例阀 |
积分时间(TI) | 0~32767[×100ms] | 选配宝德蒸汽比例阀 |
微分时间(TD) | 0~32767[×10ms] | 选配宝德蒸汽比例阀 |
微分增益(KD) | 0~100[%] | 选配宝德蒸汽比例阀 |
采样时间(TS) | 1~32767[ms] | 选配宝德蒸汽比例阀 |
输出上限设定值 | 输出值(MV)的最大输出值(ULV)设置 | 选配宝德蒸汽比例阀 |
输出下限设定值 | 输出值(MV)的最小输出值(LLV)设置 | 选配宝德蒸汽比例阀 |
滤波常数(α) | 0~99[%] | 选配宝德蒸汽比例阀 |
参数代码 | 标准、过冲抑制、振动抑制、过冲抑制+振动抑制 | 选配宝德蒸汽比例阀 |
恒温控制
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
比例增益(KP) | 1~32767[%] | 选配宝德蒸汽比例阀、空气比例阀 |
积分时间(TI) | 0~32767[×100ms] | 选配宝德蒸汽比例阀、空气比例阀 |
微分时间(TD) | 0~32767[×10ms] | 选配宝德蒸汽比例阀、空气比例阀 |
微分增益(KD) | 0~100[%] | 选配宝德蒸汽比例阀、空气比例阀 |
采样时间(TS) | 1~32767[ms] | 选配宝德蒸汽比例阀、空气比例阀 |
输出上限设定值 | 输出值(MV)的最大输出值(ULV)设置 | 选配宝德蒸汽比例阀、空气比例阀 |
输出下限设定值 | 输出值(MV)的最小输出值(LLV)设置 | 选配宝德蒸汽比例阀、空气比例阀 |
滤波常数(α) | 0~99[%] | 选配宝德蒸汽比例阀、空气比例阀 |
参数代码 | 标准、过冲抑制、振动抑制、过冲抑制+振动抑制 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM1 | 第1段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM2 | 第2段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM3 | 第3段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM4 | 第4段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM5 | 第5段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM6 | 第6段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM7 | 第7段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM8 | 第8段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
STEM9 | 第9段温度范围内,蒸汽比例阀固定开度 | 选配宝德蒸汽比例阀、空气比例阀 |
7.模块配置
模块配置图
-
主机通道图
-
FX5-4AD-ADP模块通道图
-
FX5-4DA-ADP模块通道图
-
系统配置
模块名称 | 说明 | 信号 | 数值 |
---|---|---|---|
A4(4AD) | 4AD模块,通道从上往下编号:13、14、15、16 | 4~20ma输入 | 0~12800 |
A3(4DA) | 4DA模块,通道从上往下编号:9、10、11、12 | 4~20ma输出 | 0~16000 |
A2(4AD) | 4AD模块,通道从上往下编号:5、6、7、16 | 4~20ma输入 | 0~12800 |
A1(4AD) | 4AD模块,通道从上往下编号:1、2、3、4 | 4~20ma输入 | 0~12800 |
CPU | 通道从左往右编号:(AD):17、18输入通道;(DA):19输出通道 | 0~10V | 0~4000 |
1 | 16点输出模块 | NPN晶体管 |

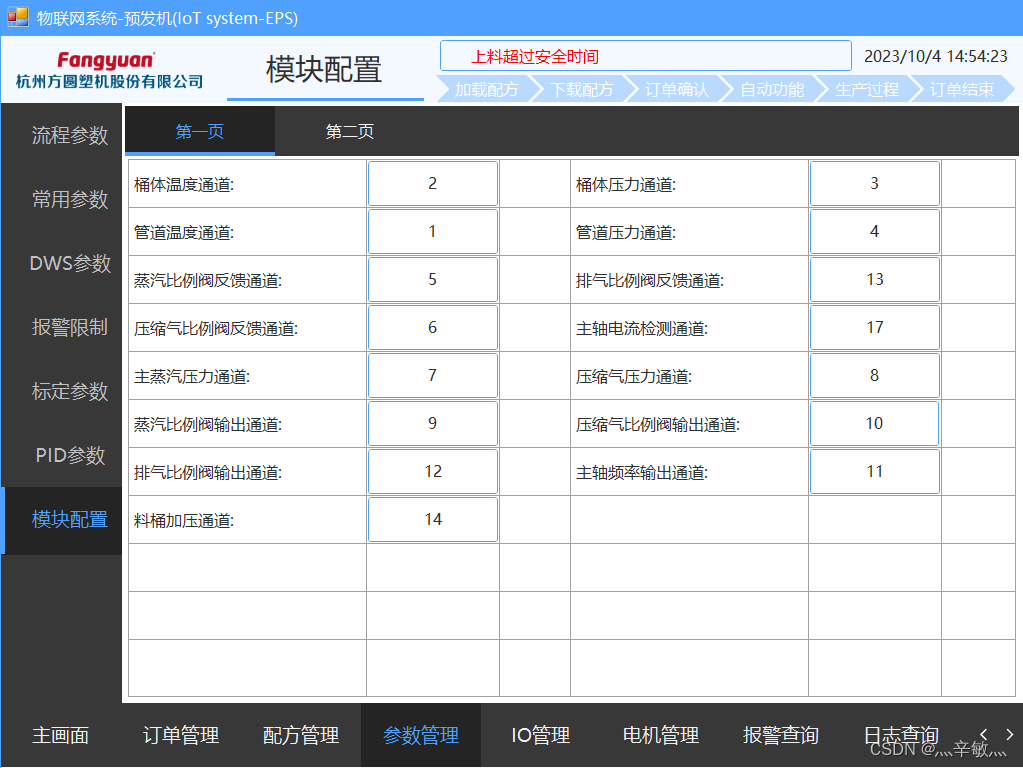

模块配置第一页
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
桶体温度通道 | 检测桶体温度的变送器,连接到控制器的通道 | 选配(0~150℃)温度变送器 |
管道温度通道 | 检测管道温度的变送器,连接到控制器的通道 | 选配(0~150℃)温度变送器 |
蒸汽比例阀反馈通道 | 检测蒸汽比例阀实际开度,连接到控制器的通道 | 选配宝德比例阀 |
压缩气比例阀反馈通道 | 检测压缩气比例阀实际开度,连接到控制器的通道 | 选配宝德比例阀 |
主蒸汽压力通道 | 检测主蒸汽减压阀后压力的变送器,连接到控制器的通道 | 选配(-1~3Bar)压力变送器 |
蒸汽比例阀输出通道 | 控制蒸汽比例阀开度,连接到控制器的通道 | 选配宝德比例阀 |
排气比例阀输出通道 | 控制排气比例阀开度,连接到控制器的通道 | 选配宝德比例阀 |
料筒加压通道 | 控制料筒压力的SMC比例阀,连接到控制器的通道 | 75PP机器使用的功能 |
桶体压力通道 | 检测桶体压力的变送器,连接到控制器的通道 | 选配(-1~3Bar)压力变送器 |
管道压力通道 | 检测主管道压力的变送器,连接到控制器的通道 | 选配(-1~3Bar)压力变送器 |
排气比例阀反馈通道 | 检测排气比例阀实际开度,连接到控制器的通道 | 选配宝德比例阀 |
主轴电流检测通道 | 检测主轴变频器电流的反馈,连接到控制器的通道 | 选配主轴变频器 |
压缩气压力通道 | 检测系统入口压缩空气压力的变送器,连接到控制器的通道 | 选配(-1~9Bar)压力变送器 |
压缩气比例阀输出通道 | 控制压缩气比例阀开度,连接到控制器的通道 | 选配宝德比例阀 |
主轴频率输出通道 | 控制主轴变频器的频率输出,连接到控制器的通道 | 选配主轴变频器 |
模块配置第二页
- 画面显示
名称 | 说明 | 选配说明 |
---|---|---|
选择料斗上料方式 | 真空上料、螺杆上料 | |
是否有DWS装置 | 是否开启DWS装置 | |
是否有地上称重装置 | 是否开启地上EPS原料称重的装置 | |
是否有负压吸料 | 通过管道确定是否配置送风风机进风口的吸风阀 | |
是否有原料称重装置 | 是否开启EPS原料称重装置 | |
是否有二次发泡装置 | 是否开启二次发泡装置 | |
称重仪表通讯方式 | 4~20ma、带通讯 | 带通讯(珠海志美PD650带485通讯),4~20ma(绑定到压缩气比例阀反馈通道) |
是否有桶体温度变送器 | 是否配置桶体温度变送器 | |
是否有安全么接近开关 | 是否配置检修安全门的接近开关 | |
使用排气阀控制压力 | 是否在加热过程中,通过排气阀控制桶内压力发泡 | |
是否预热后打开出料门 | 预热过程中是否在出料流程打开出料门 | |
蒸汽阀选择 | 宝德比例阀、ASCO比例阀 | |
是否有真空冷却装置 | 是否配置真空冷却阀门 | |
机型选择 | SPJ130~180、SPJ50、SPJ75PP |
五、IO管理
1.输出
第一页
- 画面显示
点 | 名称 | 说明 | 选配说明 |
---|---|---|---|
Y0 | 上放料阀 | 称重EPS原料斗的放料阀门 | |
Y1 | 称重快放 | 快速称重EPS原料到称重料斗 | |
Y2 | 称重慢放 | 慢速称重EPS原料到称重料斗 | |
Y3 | 入料清扫 | 二次料斗料仓料位检测,检测到延时停止二次上料电机 | |
Y4 | 下放料阀 | EPS原料进入桶内的阀门 | |
Y5 | 进风阀 | 顶部送风风机,送风口连接桶内的阀门 | |
Y6 | 传感气清扫 | 料位传感器清扫,照明灯清扫 | |
Y7 | 运行灯 | 设备运行灯 | |
Y10 | 大排气 | 顶部大排气阀 | |
Y11 | 排气阀1 | 顶部排气旁通阀1 | |
Y12 | 排气阀2 | 顶部排气旁通阀2 | |
Y13 | 吸风阀 | 桶体顶部送风风机进风口阀门 | 选配吸风阀管道装置 |
Y14 | *桶体清扫 | 桶内进入压缩空气,在发料异常时打开阀门(常闭) | |
Y15 | 管道排水 | 管道排水阀门 | |
Y16 | 桶体排水 | 桶体排水阀门 | |
Y17 | 蒸汽副阀 | 蒸汽副管道阀门 | |
Y20 | 温度调节 | 蒸汽主管道阀门 | |
Y21 | 出料口清扫 | 清扫出料阀门 | |
Y22 | 压缩气1 | 连接桶内的压缩空气1阀门,主要在加热时使用 | 定制管道装置 |
Y23 | 压缩气2 | 连接桶内的压缩空气2阀门,主要在加热时使用 | 定制管道装置 |
Y24 | *出料阀门 | 出料阀门(常闭) | |
Y25 | *底部清扫 | 桶体底部进入压缩空气(常闭) | |
Y26 | 报警灯 | 设备报警灯 | |
Y27 | 传输风机 | EPS原料在地上称重完成后,传输到机器顶部料斗的电机 | 选配地上称重装置 |
Y30 | 搅拌电机 | 桶体内部的主轴电机 | |
Y31 | 上料电机 | EPS原料传输到机器顶部料斗的上料电机 | |
Y32 | 震动电机 | 流化床尾部的震动电机或者连接流化床清扫阀门 | |
Y33 | 送料风机 | 连接料仓的送料风机 | |
Y34 | 破碎电机 | 流化床尾部的EPS破碎电机 | |
Y35 | 干燥电机 | 流化床头部的EPS干燥风机 | |
Y36 | 翻板电机 | 定量送料到料仓的翻板电机 | |
Y37 | 送风风机 | 桶体内送料到流化床的送风风机 | |
Y40 | 粉碎电机 | 流化床尾部的粉碎电机 | |
Y41 | 料斗上料 | DWS采样检测完成的光电开关 | 选配真空上料装置 |
Y42 | 料斗吸风 | DWS测量斗顶部刮平气缸退到位检测 | 50机器使用的功能 |
Y43 | 排风阀 | DWS测量斗顶部刮平气缸进到位检测 | 50机器使用的功能 |
Y44 | 料斗加压 | DWS测量斗底部关气缸退到位检测 | 50机器使用的功能 |
Y45 | 吸料阀 | DWS测量斗底部关气缸进到位检测 | 50机器使用的功能 |
Y46 | 上料传输 | DWS测量斗底部开气缸退到位检测 | 选配密度称重装置 |
Y47 | 料斗抽风阀 | DWS测量斗底部开气缸进到位检测 | 选配真空上料装置 |
第二页
- 画面显示
点 | 名称 | 说明 | 选配说明 |
---|---|---|---|
Y50 | DWS刮平气缸 | DWS称重料斗刮平顶部刮板 | 选配密度称重装置 |
Y51 | DWS升降气缸 | DWS玻璃罩打开升降气缸,使得进入到称重料斗 | 选配密度称重装置 |
Y52 | DWS料斗关 | DWS称重料斗关闭底部抽板 | 选配密度称重装置 |
Y53 | DWS料斗开 | DWS称重料斗打开底部抽板 | 选配密度称重装置 |
Y54 | DWS吸料开关 | 连接DWS装置跟主送料管道的阀门 | 选配密度称重装置 |
Y55 | DWS放样清扫 | 清扫DWS采样玻璃斗的阀门,可作为快速放样气缸 | 选配密度称重装置 |
Y56 | DWS料斗清扫 | DWS称重测量完成以后,清扫测量斗的阀门 | 选配密度称重装置 |
Y57 | DWS真空吸料 | 连接DWS装置跟真空主管道的阀门 | 选配密度称重装置 |
Y60 | DWS吸料管回吹 | 回吹DWS装置连接主送料管道余留料的阀门 | 选配密度称重装置 |
Y61 | DWS回样阀 | DWS测量完成后,余留EPS回到主送料管的阀门 | 选配密度称重装置 |
Y62 | DWS取样电机 | DWS取样到检测斗的电机 | 选配密度称重装置 |
Y63 | 真空总阀 | 中央真空连通桶内的阀门 | 选配真空冷却装置(此功能待测试) |
Y64 | 真空排气 | 解除桶内真空负压力的阀门 | 选配真空冷却装置(此功能待测试) |
Y65 | 二次入料阀 | 二次EPS原料进入桶内的阀门 | 选配二次发泡装置 |
Y66 | 二次翻板电机 | 二次EPS计量的翻板电机 | 选配二次发泡装置 |
Y67 | 二次上料电机 | 给二次料仓运输二次EPS原料的电机 | 选配二次发泡装置 |
按钮名称 | 说明 | 选配说明 |
---|---|---|
蒸汽比例阀 | 设定蒸汽比例阀开度0%~100%,根据设定开度开启比例阀 | 选配宝德蒸汽比例阀 |
空气比例阀 | 设定空气比例阀开度0%~100%,根据设定开度开启比例阀 | 选配宝德空气比例阀 |
排气比例阀 | 设定排气比例阀开度0%~100%,根据设定开度开启比例阀 | 选配宝德排气比例阀 |
入料桶比例阀 | 入料桶设定加压压力 | 75PP机器使用的功能 |
2.输入
- 画面显示
点 | 名称 | 说明 | 选配说明 |
---|---|---|---|
X0 | 出料电流保护值 | 主轴电流检测超过下限时,从加热流程跳转到稳定减压 | 选配主轴检测电流标 |
X1 | 最大电流保护值 | 主轴电流检测 超过上限时,打开出料门,桶内清扫打开避免“结锅” | 选配主轴检测电流标 |
X2 | 入料完成 | 入料口安装传感器,未检测到时入料完成 | 选配地上称重装置 |
X3 | 二次料斗上料位 | 二次料斗料仓料位检测,检测到延时停止二次上料电机 | 选配二次发泡装置 |
X4 | 二次料斗下料位 | 暂无 | 选配二次发泡装置 |
X5 | 二次上料电机过载 | 二次料仓上料电机过载 | 选配二次发泡装置 |
X6 | 二次翻板电机过载 | 二次料仓翻板计量电机过载 | 选配二次发泡装置 |
X7 | 上料风机2过载 | 地上EPS原料称重完成后,上料到顶部料斗的上料风机过载 | 选配地上称重装置 |
X10 | 手/自动选择 | 手自动切换开关 | |
X11 | 启动按钮 | 启动设备发泡的按钮 | |
X12 | 蒸汽停止 | 加热过程中,蒸汽停止按钮按下跳转到蒸汽停止流程,通体内不进入蒸汽 | |
X13 | 出料门开到位 | 出料门气缸开到位光电开关检测 | |
X14 | 出料门关到位 | 出料门气缸关到位光电开关检测 | |
X15 | 料斗料位上限 | 上料斗料位上限,检测后停止上料电机,停止EPS原料输送 | |
X16 | 料斗料位下限 | 上料斗料位下限,未检测后启动上料电机,进行EPS原料输送 | |
X17 | 出料门关到位1 | 出料门气缸1关到位光电开关检测,两个关门气缸时起作用 | |
X20 | 料桶料位下限 | 桶体内EPS发泡检测的传感器“低料位” | |
X21 | 料桶料位上限 | 桶体内EPS发泡检测的传感器“高料位” | |
X22 | 安全门关闭 | 安全门检测关闭的接近开关 | |
X23 | 桶体限压 | 电接点压力表检测的桶内压力超过最高限值 | 选配电接点压力表 |
X24 | 桶体加热压力下限 | 电接点压力表检测的桶内压力过低时,关闭大排气增压 | 选配电接点压力表 |
X25 | 桶体加热压力上限 | 电接点压力表检测的桶内压力过高时,打开大排气降压 | 选配电接点压力表 |
X26 | 压缩气低 | 电接点压力表检测主管道压缩气体压力过低 | 选配电接点压力表 |
X27 | 干燥风机过载 | 干燥风机过载保护接触器跳匝 | |
X30 | 搅拌电机过载 | 主轴电机过载保护接触器跳匝 | |
X31 | 上料电机过载 | 上料电机过载保护接触器跳匝 | |
X32 | 震动电机过载 | 震动机过载保护接触器跳匝 | |
X33 | 送料风机过载 | 送料机过载保护接触器跳匝 | |
X34 | 破碎电机过载 | 破碎电机过载保护接触器跳匝 | |
X35 | 翻板电机过载 | 翻板电机过载保护接触器跳匝 | |
X36 | 送风风机过载 | 送风电机过载保护接触器跳匝 | |
X37 | 粉碎电机过载 | 粉碎电机过载保护接触器跳匝 | |
X40 | DWS采样电机过载 | DWS采样电机过载保护接触器跳匝 | 选配密度采样装置 |
X41 | DWS密度料位检测 | DWS采样检测完成的光电开关 | 选配密度采样装置 |
X42 | DWS刮平气缸退到位 | DWS测量斗顶部刮平气缸退到位检测 | 选配密度采样装置 |
X43 | DWS刮平气缸进到位 | DWS测量斗顶部刮平气缸进到位检测 | 选配密度采样装置 |
X44 | DWS料斗关气缸退到位 | DWS测量斗底部关气缸退到位检测 | 选配密度采样装置 |
X45 | DWS料斗关气缸进到位 | DWS测量斗底部关气缸进到位检测 | 选配密度采样装置 |
X46 | DWS料斗开气缸退到位 | DWS测量斗底部开气缸退到位检测 | 选配密度采样装置 |
X47 | DWS料斗开气缸进到位 | DWS测量斗底部开气缸进到位检测 | 选配密度采样装置 |
六、电机管理
- 画面显示
按钮名称 | 说明 |
---|---|
搅拌电机 | 桶体内部的主轴电机 |
震动电机 | 流化床尾部的震动电机或者连接流化床清扫阀门 |
送料风机 | 连接料仓的送料风机 |
破碎电机 | 流化床尾部的EPS破碎电机 |
干燥风机 | 流化床头部的EPS干燥风机 |
翻板电机 | 定量送料到料仓的翻板电机 |
粉碎电机 | 流化床尾部的粉碎电机 |
七、报警查询
1.实时报警
- 画面显示
报警 | 说明 | 处理方式 |
---|---|---|
称重超时报警 | EPS原料称重时未达到设定重量 | 1.检查快慢放插板是否堵塞、有杂质、或者EPS原料潮湿不下料;2.料斗无EPS原料时称重未达到设定重量,无需任何操作等待发料完成后自动停机 |
搅拌电机过载 | 主轴电机过载 | 打开电控柜检查对应热保护是否跳匝 |
翻板电机过载 | 翻板电机过载 | 打开电控柜检查对应热保护是否跳匝 |
送风电机过载 | 送风电机过载 | 打开电控柜检查对应热保护是否跳匝 |
加热到最大时间 | 加热过程超过最大设定加热时间后,对应料位未检测到 | 1.点击“继续加热”按钮再次发泡;2.连续点击“蒸汽停止”按钮进入到稳定、减压、放料流程 |
主蒸汽压力高 | 主管道减压阀后的蒸汽压力超高 | 调节减压阀螺帽,降低主管道蒸汽压力 |
干燥电机过载 | 干燥电机过载 | 打开电控柜检查对应热保护是否跳匝 |
暂停按钮按下蒸汽停止 | 在加热过程中,按下了蒸汽停止按钮 | 复位蒸汽停止按钮,点击继续加热可正常发泡 |
二次翻板电机过载 | 二次发泡的翻板计量电机过载 | 打开电控柜检查对应热保护是否跳匝 |
压缩气气压低 | 主管道入口的压缩空气压力过低 | 检查压缩空气气源是否打开 |
入料超时报警 | 入料时超过最大EPS原料的入料时间 | 检查上入料口是否有杂质堵塞或则原料潮湿导致EPS原料下不来 |
上料电机过载 | EPS原料螺杆上料或则真空上料的电机过载 | 打开电控柜检查对应热保护是否跳匝 |
送料电机过载 | 连接料仓的送料风机过载 | 打开电控柜检查对应热保护是否跳匝 |
桶体压力达到上限 | 桶内的压力达到最大桶体承受压力报警 | 检查加热时蒸汽比例阀是否受到控制 |
生产批次结束 | 订单批次结束,或异常报警进入到半自动 | 消除报警即可 |
压缩气压力高 | 主管道入口的压缩空气压力 | 检查入口压缩空气气源的压力,适当调整到合格范围 |
粉碎电机过载 | 流化床尾部的粉碎电机过载 | 打开电控柜检查对应热保护是否跳匝 |
搅拌电流达到最大值 | 主轴电机超负荷运行 | 检查主轴电机是否卡顿,运行时电流是否过高 |
二次上料电机过载 | 二次上料电机超负荷 | 打开电控柜检查对应热保护是否跳匝 |
安全门开关未检测到 | 检修门上面的接近开关未检测到 | 关闭检修门以后,检查检修门上面接近开关是否移位或则损坏 |
料位传感器异常 | 桶内检测EPS原料的振动棒传感器不振动 | 用手摸震动棒尾端是否振动 |
破碎电机过载 | 流化床尾部的破碎电机过载 | 打开电控柜检查对应热保护是否跳匝 |
震动电机过载 | 流化床尾部的震动电机过载或者连接流化床清扫阀门 | 打开电控柜检查对应热保护是否跳匝 |
主蒸汽气压低 | 主管道减压阀后的蒸汽压力过低 | 确定气源是否打开,在气源打开的情况下调节减压阀螺帽,增加主管道蒸汽压力 |
加热时电流过大 | 加热过程中主轴的电流超过阈值 | 检查主轴是否运转正常 |
模块配置出错 | 信号跟模块不匹配 | 检查PLC模块是否连接正常,连接通道是否正确 |
上料电机2过载 | 在有地上称重装置时的上料电机2过载 | 打开电控柜检查对应热保护是否跳匝 |
料门没有关到位 | 出料门在规定时间内没有关到位置 | 1.检查关门气缸到位传感器是否损坏;2.检查出料门是否压紧 |
采样电机过载 | DWS采样电机过载 | 打开电控柜检查对应热保护是否跳匝 |
上料超过安全时间 | 流化床尾部的粉碎电机 | 检查上料螺杆是否正常运行,桶顶的EPS原料斗上限是否损坏 |
2.历史报警
- 画面显示
- 记录所有的报警。注意:程序重启以后,清除所有历史报警记录。
3.操作日志
- 画面显示
- 记录系统所有的操作日志。注意:画面只显示当天的操作日志,最多可存储一个月的操作日志在后台可查看(只提供中文无其他语言)。
八、日志查询
- 画面显示
- 记录生产的数据。
按钮名称 | 说明 |
---|---|
插入日志 | 插入当前系统记录的数据 |
删除日志 | 删除所有日志记录 |
九、服务
- 画面显示
- 报表显示当前每月的生产记录,MQTT服务定制远程数据传输
十、其它
按钮名称 | 说明 |
---|---|
主题 | 切换画面主题风格 |
语言 | 切换当前语言界面 |
登陆 | 登陆当前的账号权限 |
许可证 | 软件授权激活显示 |
产能 | 定制 |
说明书 | 使用扫一扫的方式查看说明书,只限中国内陆阅读 |
关机 | 在设备断电前必须关机,再进行设备断电操作,否则容易导致系统使用寿命短 |
- 当前主题选择
选择当前主题的样式,多样式可选;例如下图:
- 中英文切换
十一、通讯地址一览表
- 输入信号地址一览表
输入地址 | 说明 |
---|---|
X0 | 主轴电流出料保护 |
X1 | 主轴电流最大保护 |
X2 | 入料完成检测 |
X3 | 二次料斗上料位 |
X4 | 电控柜断电检测切换到UPS电源(使工控机正常关机) |
X5 | 二次上料电机过载 |
X6 | 二次翻板电机过载 |
X7 | 上料\入料二次电机过载 |
X10 | 手/自动选择 |
X11 | 自动启动按钮 |
X12 | 暂停按钮 |
X13 | 出料门开到位 |
X14 | 出料门关到位 |
X15 | 料斗料位上限 |
X16 | 料斗料位下限 |
X17 | 出料门关到位1 |
X20 | 桶料料位下限 |
X21 | 桶料料位上限 |
X22 | 安全门(常闭) |
X23 | 桶体限压 |
X24 | 桶体加热压力下限 |
X25 | 桶体加热压力上限 |
X26 | 压缩气低 |
X27 | 干燥风机过载 |
X30 | 搅拌电机过载 |
X31 | 上料电机过载 |
X32 | 震动电机过载 |
X33 | 送料风机过载 |
X34 | 破碎电机过载 |
X35 | 翻版电机过载 |
X36 | 送风风机过载 |
X37 | 粉碎电机过载 |
X40 | DWS采样电机过载 |
X41 | DWS密度料位检测 |
X42 | 刮平气缸退到位 |
X43 | 刮平气缸进到位 |
X44 | 料斗关气缸退到位 |
X45 | 料斗关气缸进到位 |
X46 | 料斗开气缸退到位 |
X47 | 料斗开气缸进到位 |
- 输出信号地址一览表
输出地址 | 说明 |
---|---|
Y0 | 上放料阀Y0 |
Y1 | 称重快放Y1(75EPP料桶上料) |
Y2 | 称重慢放Y2(75EPP料桶加压) |
Y3 | 入料口清扫Y3 |
Y4 | 下放料阀Y4 |
Y5 | 进风出料阀Y5 |
Y6 | 震动传感器、照明、观察窗清扫Y6 |
Y7 | 运行灯Y7 |
Y10 | 大排气Y10 |
Y11 | 小排气1Y11(控制) |
Y12 | 小排气2Y12 |
Y13 | (180)入料吸风阀Y13 |
Y14 | 桶体清扫(常开)Y14 |
Y15 | 管道排水Y15 |
Y16 | 桶体排水Y16 |
Y17 | (180)蒸汽副阀Y17 |
Y20 | 温度调节阀1Y20 |
Y21 | 出料门清扫Y21 |
Y22 | 压缩器副Y22 |
Y23 | 压缩器主Y23 |
Y24 | 出料门阀Y24 |
Y25 | 底部清扫(常开)Y25 |
Y26 | 报警灯Y22 |
Y27 | (110)上料电机2Y27;(130)二次入料电机Y27 |
Y30 | 搅拌电机Y30 |
Y31 | 上料电机Y31 |
Y32 | (日本90)震动电机(干燥床清扫)Y32 |
Y33 | 送料风机Y33 |
Y34 | 破碎电机Y34 |
Y35 | 干燥电机Y35 |
Y36 | 翻版电机Y36 |
Y37 | 送风风机Y37 |
Y40 | 粉碎电机Y40 |
Y41 | (130,180)料斗上料阀Y41(双真空桶上料) |
Y42 | (50)上料吸风阀Y42 |
Y43 | (50)排风阀Y43 |
Y44 | (50)料斗加压Y44 |
Y45 | (50)吸料阀Y45 |
Y46 | 上料传输阀(180地上)Y46 |
Y47 | (180)料斗抽风阀Y47(双真空桶上料) |
Y50 | 刮平气缸Y50 |
Y51 | 放样升降气缸Y51 |
Y52 | 料斗关Y52 |
Y53 | 料斗开Y53 |
Y54 | 吸料开关/送料开关阀(常开)Y54 |
Y55 | 放样清扫Y55 |
Y56 | 称重料斗清扫Y56 |
Y57 | 真空吸料Y57 |
Y60 | 吸料管回吹Y60 |
Y61 | 回样开关阀Y61 |
Y62 | 取样电机Y62 |
Y63 | 真空总阀Y63(私用) |
Y64 | 真空排气Y64(私用) |
Y65 | 二次入料阀Y65 |
Y66 | 二次翻版电机Y66 |
Y67 | 二次上料电机Y67 |
- 报警信号地址一览表
报警地址 | 说明 |
---|---|
S0 | 称重超时报警 |
S1 | 入料超时报警 |
S2 | 料位传感器报警 |
S3 | 搅拌电机过载 |
S4 | 上料电机过载 |
S5 | 破碎电机过载 |
S6 | 翻板电机过载 |
S7 | 送料电机过载 |
S8 | 震动电机过载 |
S9 | 送风电机过载 |
S10 | 桶体压力达到上限 |
S11 | 压缩气气压低 |
S12 | 主蒸汽气压低 |
S13 | 总报警标识 |
S14 | 生产批次结束 |
S15 | 加热到最大时间 |
S16 | 加热时电流过大 |
S17 | 主蒸汽压力高 |
S18 | 压缩气压力高 |
S19 | 模块配置出错 |
S20 | 干燥电机过载 |
S21 | 粉碎电机过载 |
S22 | 上料电机2过载(上料传输) |
S23 | 暂停按钮按下蒸汽停止 |
S24 | 搅拌电流达到最大值 |
S25 | 料门没有关到位 |
S26 | 二次翻版电机过载 |
S27 | 二次上料电机过载 |
S28 | 安全门开关未检测到 |
S29 | 上料到达最大安全时间 |
S30 | 采样电机过载 |
- 只读参数信号地址一览表
只读地址 | 说明 | 数据类型 |
---|---|---|
D1000 | 图1实际 | float |
D1002 | 图1设定 | float |
D1004 | 图2实际 | float |
D1006 | 图2设定 | float |
D1008 | 实际重量检测值Modbus读取 | float |
D1010 | 实际桶体顶部压力 | float |
D1012 | 实际桶体温度 | float |
D1014 | 实际PHD温度 | float |
D1016 | 实际密度 | float |
D1018 | 实际桶体管道压力pid | float |
D1020 | 排气比例阀实际开度 | float |
D1022 | 平均密度 | float |
D1024 | 压缩空气压力 | float |
D1026 | 主蒸汽压力 | float |
D1028 | 蒸汽比例阀实际开度 | float |
D1030 | 实际最大密度 | float |
D1032 | 实际最小密度 | float |
D1034 | 空气比例阀运算的开度 | float |
D1036 | 实际生产重量 | float |
D1038 | 蒸汽比例阀运算的开度 | float |
D1040 | 压缩气比例阀实际开度 | float |
D1042 | 实际机器搅拌电流 | float |
D1044 | 实际密度重量检测值Modbus读取 | float |
D1046 | 设定密度 | float |
D1048 | 入料重量 | float |
D1050 | 实际密度日志1 | float |
D1052 | 桶体压力日志 | float |
D1054 | 桶体温度日志 | float |
D1056 | 主空气压力日志 | float |
D1058 | 生产周期日志 | float |
D1060 | 排气阀开度日志 | float |
D1062 | 入料重量日志1 | float |
D1064 | 加热模式日志 | float |
D1066 | 加热时间日志 | float |
D1068 | 设定密度日志1 | float |
D1070 | 设定重量日志1 | float |
D1072 | 主蒸汽压力日志 | float |
D1074 | 桶顶压力日志 | float |
D1076 | 桶顶温度日志 | float |
D1100 | 生产周期总时间 | uint |
D1102 | 生产周期运行时间 | uint |
D1104 | 设定流程时间 | uint |
D1106 | 实际运行时间 | uint |
D1108 | 屏幕显示时间 | uint |
D1110 | 实际生产次数 | uint |
D1400 | 发泡桶总流程 | short |
D1401 | 密度采样流程 | short |
D1402 | 称重流程 | short |
M1000 | 发泡桶是否有料 | bool |
- 读写参数信号地址一览表
读写地址 | 说明 | 数据类型 |
---|---|---|
D2000 | 设定重量 | float |
D2002 | 称重慢放值 | float |
D2004 | 称重完成提前偏差 | float |
D2006 | 标定重量高位 | float |
D2008 | 设定桶体压力 | float |
D2010 | 设置桶体温度 | float |
D2012 | 设定生产重量 | float |
D2014 | 吹扫加热开度 | float |
D2016 | 预热温度 | float |
D2018 | 实际搅拌电机电流保护最大值设置 | float |
D2020 | 蒸汽上限警报设置 | float |
D2022 | 蒸汽下限警报设置 | float |
D2024 | 压缩气上限警报设置 | float |
D2026 | 压缩气下限警报设置 | float |
D2028 | 总生产重量 | float |
D2030 | 料斗体积 | float |
D2032 | 标定密度高位 | float |
D2034 | pid阻尼系数 | float |
D2036 | 手动模式料桶设置压力75pp | float |
D2038 | 料桶设置压力75pp | float |
D2040 | 桶体压力值下限 | float |
D2042 | 桶体压力值上限 | float |
D2050 | 设定排气阀的开度 | float |
D2054 | KP | float |
D2056 | KI | float |
D2058 | KD | float |
D2060 | pid梯度 | float |
D2062 | 设定蒸汽比例阀设定开度 | float |
D2066 | 管道压力上限标定 | float |
D2068 | 管道压力下限标定 | float |
D2070 | 桶体压力上限标定 | float |
D2072 | 桶体压力下限标定 | float |
D2074 | 桶内温度上限标定 | float |
D2076 | 桶内温度下限标定 | float |
D2078 | PHD温度上限标定 | float |
D2080 | PHD温度下限标定 | float |
D2082 | 主蒸汽压力上限标定 | float |
D2084 | 主蒸汽压力下限标定 | float |
D2086 | 压缩气压力上限标定 | float |
D2088 | 压缩气压力下限标定 | float |
D2090 | 称重仪表上限标定 | float |
D2092 | 称重仪表下限标定 | float |
D2108 | 变体积分下限值 | float |
D2110 | 变体积分上限值 | float |
D2112 | 设定压缩气比例阀设定开度 | float |
D2114 | 搅拌电机快速 | float |
D2116 | 搅拌电机慢速 | float |
D2118 | 搅拌电机频率标定上限 | float |
D2120 | 搅拌电机频率标定下限 | float |
D2122 | 搅拌电机电流标定上限 | float |
D2124 | 搅拌电机电流标定下限 | float |
D2126 | 实际搅拌电机电流保护设置 | float |
D2128 | 第一段压缩气比例阀设定开度 | float |
D2130 | 第二段压缩气比例阀设定开度 | float |
D2132 | 第1段蒸汽 | float |
D2134 | 第2段蒸汽 | float |
D2136 | 第3段蒸汽 | float |
D2138 | 第4段蒸汽 | float |
D2140 | 第5段蒸汽 | float |
D2142 | 第6段蒸汽 | float |
D2144 | 第7段蒸汽 | float |
D2146 | 第8段蒸汽 | float |
D2148 | 第9段蒸汽 | float |
D2150 | 第10段蒸汽 | float |
D2152 | 第11段蒸汽 | float |
D2154 | 第12段蒸汽 | float |
D2156 | 第13段蒸汽 | float |
D2158 | 第14段蒸汽 | float |
D2160 | 第15段蒸汽 | float |
D2162 | 第16段蒸汽 | float |
D2164 | 第17段蒸汽 | float |
D2166 | 第18段蒸汽 | float |
D2170 | 第1段蒸汽开度 | float |
D2172 | 第2段蒸汽开度 | float |
D2174 | 第3段蒸汽开度 | float |
D2176 | 第4段蒸汽开度 | float |
D2178 | 第5段蒸汽开度 | float |
D2180 | 第6段蒸汽开度 | float |
D2182 | 第7段蒸汽开度 | float |
D2184 | 第8段蒸汽开度 | float |
D2186 | 第9段蒸汽开度 | float |
D2188 | KP | float |
D2190 | KI | float |
D2192 | KD | float |
D2194 | 变体积分上限值 | float |
D2196 | pid梯度 | float |
D2198 | 变体积分下限值 | float |
D2200 | 采样周期 | uint |
D2202 | 加热最小时间 | uint |
D2204 | 加热最大时间 | uint |
D2206 | 发泡桶出料时间 | uint |
D2208 | 发泡桶关门时间 | uint |
D2210 | 预热时间 | uint |
D2212 | 底部清扫时间 | uint |
D2214 | 上料最大时间 | uint |
D2216 | 停止电机时间 | uint |
D2218 | 语言切换 | uint |
D2220 | 入料前等待时间 | uint |
D2222 | 总生产次数 | uint |
D2224 | 桶体温度 | uint |
D2226 | 桶体压力 | uint |
D2228 | 管道温度 | uint |
D2230 | 管道压力 | uint |
D2232 | 蒸汽比例阀反馈开度 | uint |
D2234 | 排气比例阀反馈开度 | uint |
D2236 | 压缩气比例阀反馈开度 | uint |
D2238 | 主蒸汽压力 | uint |
D2240 | 主压缩气压力 | uint |
D2242 | 搅拌电机电流检测 | uint |
D2244 | 蒸汽比例阀输出 | uint |
D2246 | 压缩气比例阀输出 | uint |
D2248 | 排气比例阀输出 | uint |
D2250 | 搅拌机输出 | uint |
D2252 | 上料传输时间 | uint |
D2254 | dws回吹时间 | uint |
D2256 | dws取样时间 | uint |
D2258 | dws采样检测反应时间 | uint |
D2260 | dws放样时间 | uint |
D2262 | dws快速放样提前终止时间 | uint |
D2264 | dws称重时间 | uint |
D2266 | dws回样时间 | uint |
D2268 | 观察窗清扫打开时间 | uint |
D2270 | 观察窗清扫关闭时间 | uint |
D2272 | 不采样批次 | uint |
D2274 | 版本年 | uint |
D2276 | 版本月 | uint |
D2278 | 版本日 | uint |
D2280 | 管道排水延时开启 | uint |
D2282 | 加热快速搅拌时间 | uint |
D2284 | 机型选择 | uint |
D2286 | 料桶加压阀模块通道选择 | uint |
D2288 | 入料清扫打开时间 | uint |
D2290 | 入料清扫关闭时间 | uint |
D2292 | 底部清扫打开时间 | uint |
D2294 | 底部清扫关闭时间 | uint |
D2296 | 加热时传感器清扫开 | uint |
D2298 | 加热使传感器清扫关 | uint |
D2300 | 设定生产次数 | uint |
D2302 | 入料时间 | uint |
D2304 | 填充后延时 | uint |
D2306 | 报警后转到半自动时间 | uint |
D2308 | 吹扫加热时间 | uint |
D2310 | 采样周期 | uint |
D2312 | 上料真空释放时间 | uint |
D2314 | 上料真空时间 | uint |
D2316 | 稳定时间 | uint |
D2318 | 减压时间 | uint |
D2320 | 传感器检测感应时间 | uint |
D2322 | 减压后排除戊烷时间 | uint |
D2324 | 出料时门打开等待时间 | uint |
D2326 | 称重时间 | uint |
D2328 | DWS采样开始时间 | uint |
D2330 | 加热时入料清扫打开时间 | uint |
D2332 | 加热时入料清扫关闭时间 | uint |
D2334 | 锁机次数 | uint |
D2400 | Y0动作次数 | uint |
D2402 | Y1动作次数 | uint |
D2404 | Y2动作次数 | uint |
D2406 | Y3动作次数 | uint |
D2408 | Y4动作次数 | uint |
D2410 | Y5动作次数 | uint |
D2412 | Y6动作次数 | uint |
D2414 | Y7动作次数 | uint |
D2416 | Y10动作次数 | uint |
D2418 | Y11动作次数 | uint |
D2420 | Y12动作次数 | uint |
D2422 | Y13动作次数 | uint |
D2424 | Y14动作次数 | uint |
D2426 | Y15动作次数 | uint |
D2428 | Y16动作次数 | uint |
D2430 | Y17动作次数 | uint |
D2432 | Y20动作次数 | uint |
D2434 | Y21动作次数 | uint |
D2436 | Y22动作次数 | uint |
D2438 | Y23动作次数 | uint |
D2440 | Y24动作次数 | uint |
D2442 | Y25动作次数 | uint |
D2444 | Y26动作次数 | uint |
D2446 | Y27动作次数 | uint |
D2448 | Y30动作次数 | uint |
D2450 | Y31动作次数 | uint |
D2452 | Y32动作次数 | uint |
D2454 | Y33动作次数 | uint |
D2456 | Y34动作次数 | uint |
D2458 | Y35动作次数 | uint |
D2460 | Y36动作次数 | uint |
D2462 | Y37动作次数 | uint |
D2464 | Y40动作次数 | uint |
D2466 | Y41动作次数 | uint |
D2468 | Y42动作次数 | uint |
D2470 | Y43动作次数 | uint |
D2472 | Y44动作次数 | uint |
D2474 | Y45动作次数 | uint |
D2476 | Y46动作次数 | uint |
D2478 | Y47动作次数 | uint |
D2480 | Y50动作次数 | uint |
D2482 | Y51动作次数 | uint |
D2484 | Y52动作次数 | uint |
D2486 | Y53动作次数 | uint |
D2488 | Y54动作次数 | uint |
D2490 | Y55动作次数 | uint |
D2492 | Y56动作次数 | uint |
D2494 | Y57动作次数 | uint |
D2496 | Y60动作次数 | uint |
D2498 | Y61动作次数 | uint |
D2500 | Y62动作次数 | uint |
D2502 | Y63动作次数 | uint |
D2504 | Y64动作次数 | uint |
D2506 | Y65动作次数 | uint |
D2508 | Y66动作次数 | uint |
D2510 | Y67动作次数 | uint |
D2600 | 预热次数 | ushort |
D2601 | 清扫次数 | ushort |
D2602 | 恒压=0,恒温=1 | ushort |
D2603 | 料位传感器选择 | ushort |
D2604 | 选择下拉框还是位按钮 | ushort |
D2605 | 电机是否停止 | ushort |
D2606 | 传感器=0或者时间=1 | ushort |
D2607 | 选择二次发料=1 | ushort |
D2608 | 底部清扫是否开启 | ushort |
D2609 | 选择是否使用排气小脚座阀,不使用=0,使用=1 | ushort |
D2610 | 选择是否使用排气大脚座阀,不使用=0,使用=1 | ushort |
D2611 | 减压时候,快速冷却 | ushort |
D2612 | 吹扫加热是否使用副蒸汽阀 | ushort |
D2613 | 本加热是否使用副蒸汽阀 | ushort |
D2614 | 第二段加热是否打开压缩气副阀 | ushort |
D2615 | 第一段加热是否打开压缩气主阀 | ushort |
D2616 | 第一段加热是否打开大排气 | ushort |
D2617 | 预热后打开门 | ushort |
D2618 | 选择真空吸料=0,螺杆上料=1 | ushort |
D2619 | 是否有DWS装置 | ushort |
D2620 | 选择地上上料装置=1 | ushort |
D2621 | 180是否有吸风阀给发泡桶负压 | ushort |
D2622 | 是否有称重装置 | ushort |
D2623 | 是否有二次发料装置 | ushort |
D2624 | 是否有桶体温度变送器 | ushort |
D2625 | 是否有安全门检测装置 | ushort |
D2626 | 是否使用排气角座阀控制压力 | ushort |
D2628 | 选择ascio蒸汽比例阀控制 | ushort |
D2629 | 是否有真空冷却装置 | ushort |
D2630 | 选择空气比例阀反馈通道是否连接到称重显示 | ushort |
D2631 | 选择是否发剩料功能=1选择 | ushort |
D2632 | 恒压模式pid参数 | short |
D2633 | 恒温度模式pid参数 | short |
D2670 | PID参数D2670~D2699 | short |
D2800 | 控制小排气1压力下限 | float |
D2802 | 控制小排气1压力上限 | float |
D2804 | 控制小排气2压力下限 | float |
D2806 | 控制小排气2压力上限 | float |
D2808 | 控制大排气压力下限 | float |
D2810 | 控制大排气压力上限 | float |
D2812 | 设置真空压力 | float |
D2814 | 本班产量 | float |
D2816 | 上班产量 | float |
M2000 | 入料按钮 | bool |
M2001 | 上料按钮 | bool |
M2002 | 自动按钮 | bool |
M2003 | 称重按钮 | bool |
M2004 | 加热按钮 | bool |
M2005 | 蒸汽停止按钮 | bool |
M2006 | 清扫按钮 | bool |
M2007 | 清扫按钮点击的标识 | bool |
M2008 | 开启曲线 | bool |
M2009 | 停止曲线 | bool |
M2010 | 暂停曲线 | bool |
M2011 | 消除报警 | bool |
M2012 | 选择dws是否开启 | bool |
M2013 | dws采样记录 | bool |
M2014 | dws采样记录清除 | bool |
M2015 | dws采样记录刷新 | bool |
M2016 | DWS反馈按钮 | bool |
M2017 | 一直预热按钮 | bool |
M2018 | 产量上传 | bool |
十二、MQTT服务框架
- 说明:“设备PN”表示画面的PN号。
- 以下是发布主题格式以及数据的说明。
byte[] Payload = Encoding.UTF8.GetBytes(JsonConvert.SerializeObject(new PersonModel()));//将类转化为JSON(序列化)
PersonModel person = JsonConvert.DeserializeObject<PersonModel>(Encoding.UTF8.GetString(Payload));//将JSON转化为类数据(反序列化) "topic:cmd/设备PN"的JSON数据格式,例如:
返回:PersonModel类的JSON数据
{unit = "int",address = "D1000",value = "25",lenth = "2"
}
类说明:
public calss PersonModel
{/// <summary>/// 数据类型/// </summary>public string unit { get; set; }/// <summary>/// PLC地址/// </summary>public string address { get; set; }/// <summary>/// 值/// </summary>public string value { get; set; }/// <summary>/// 长度/// </summary>public string lenth { get; set; }
}"topic:result/设备PN"的JSON数据格式,例如:
返回:"success""topic:data/设备PN"的JSON数据格式,例如:
返回:Register类的JSON数据
public class Register
{public bool[] gX { get; set; }public bool[] gY { get; set; }public bool[] gM0 { get; set; }public bool[] gM100 { get; set; }public bool[] gM1000 { get; set; }public bool[] gM2000 { get; set; }public bool[] gM5000 { get; set; }public bool[] gS0 { get; set; }public bool[] gS1000 { get; set; }public bool[] gS1200 { get; set; }public bool[] gS2000 { get; set; }/// <summary>/// 实际比例阀开度/// </summary>public float D1004 { get; set; }/// <summary>/// PID输出/// </summary>public float D1006 { get; set; }/// <summary>/// 实际重量/// </summary>public float D1008 { get; set; }/// <summary>/// 桶内压力/// </summary>public float D1010 { get; set; }/// <summary>/// 桶内温度/// </summary>public float D1012 { get; set; }/// <summary>/// 实际温度/// </summary>public float D1014 { get; set; }/// <summary>/// 平均密度/// </summary>public float D1016 { get; set; }/// <summary>/// 实际压力/// </summary>public float D1018 { get; set; }/// <summary>/// 实际排气/// </summary>public float D1020 { get; set; }/// <summary>/// 平均密度/// </summary>public float D1022 { get; set; }/// <summary>/// 空气压力/// </summary>public float D1024 { get; set; }/// <summary>/// 主蒸汽压力/// </summary>public float D1026 { get; set; }/// <summary>/// 蒸汽比例阀实际开度/// </summary>public float D1028 { get; set; }/// <summary>/// 最大密度/// </summary>public float D1030 { get; set; }/// <summary>/// 最小密度/// </summary>public float D1032 { get; set; }/// <summary>/// 原料订单重量/// </summary>public float D1036 { get; set; }/// <summary>/// 空气比例阀实际开度/// </summary>public float D1040 { get; set; }/// <summary>/// 主轴电流/// </summary>public float D1042 { get; set; }/// <summary>/// dws重量/// </summary>public float D1044 { get; set; }/// <summary>/// 发泡密度/// </summary>public float D1046 { get; set; }/// <summary>/// 入料重量/// </summary>public float D1048 { get; set; }/// <summary>/// 实际密度日志/// </summary>public float D1050 { get; set; }/// <summary>/// 桶体压力日志/// </summary>public float D1052 { get; set; }/// <summary>/// 桶体温度日志/// </summary>public float D1054 { get; set; }/// <summary>/// 主空气压力日志/// </summary>public float D1056 { get; set; }/// <summary>/// 生产周期日志/// </summary>public float D1058 { get; set; }/// <summary>/// 排气阀开度日志/// </summary>public float D1060 { get; set; }/// <summary>/// 入料重量日志/// </summary>public float D1062 { get; set; }/// <summary>/// 加热模式日志/// </summary>public float D1064 { get; set; }/// <summary>/// 加热时间日志/// </summary>public float D1066 { get; set; }/// <summary>/// 设定密度日志/// </summary>public float D1068 { get; set; }/// <summary>/// 设定重量日志/// </summary>public float D1070 { get; set; }/// <summary>/// 主蒸汽压力日志/// </summary>public float D1072 { get; set; }/// <summary>/// 桶顶压力日志/// </summary>public float D1074 { get; set; }/// <summary>/// 桶顶温度日志/// </summary>public float D1076 { get; set; }/// <summary>/// 总周期/// </summary>public uint D1100 { get; set; }/// <summary>/// 运行周期/// </summary>public uint D1102 { get; set; }/// <summary>/// 实际时间/// </summary>public uint D1104 { get; set; }/// <summary>/// 设定时间/// </summary>public uint D1106 { get; set; }/// <summary>/// 加热时间/// </summary>public uint D1108 { get; set; }/// <summary>/// 原料订单模数/// </summary>public uint D1110 { get; set; }/// <summary>/// 流程显示/// </summary>public short D1400 { get; set; }/// <summary>/// 配方名称/// </summary>public string D1500 { get; set; }/// <summary>/// 设定重量/// </summary>public float D2000 { get; set; }/// <summary>/// 称重慢放值/// </summary>public float D2002 { get; set; }/// <summary>/// 称重完成提前偏差/// </summary>public float D2004 { get; set; }/// <summary>/// 标定重量高位/// </summary>public float D2006 { get; set; }/// <summary>/// 设定桶体压力/// </summary>public float D2008 { get; set; }/// <summary>/// 设置桶体温度/// </summary>public float D2010 { get; set; }/// <summary>/// 设定生产重量/// </summary>public float D2012 { get; set; }/// <summary>/// 吹扫加热开度/// </summary>public float D2014 { get; set; }/// <summary>/// 预热温度/// </summary>public float D2016 { get; set; }/// <summary>/// 实际搅拌电机电流保护最大值设置/// </summary>public float D2018 { get; set; }/// <summary>/// 蒸汽上限警报设置/// </summary>public float D2020 { get; set; }/// <summary>/// 蒸汽下限警报设置/// </summary>public float D2022 { get; set; }/// <summary>/// 压缩气上限警报设置/// </summary>public float D2024 { get; set; }/// <summary>/// 压缩气下限警报设置/// </summary>public float D2026 { get; set; }/// <summary>/// 原料生产总重量/// </summary>public float D2028 { get; set; }/// <summary>/// 料斗体积/// </summary>public float D2030 { get; set; }/// <summary>/// 标定密度高位/// </summary>public float D2032 { get; set; }/// <summary>/// pid阻尼系数/// </summary>public float D2034 { get; set; }/// <summary>/// 手动模式料桶设置压力75pp/// </summary>public float D2036 { get; set; }/// <summary>/// 料桶设置压力75pp/// </summary>public float D2038 { get; set; }/// <summary>/// 桶体压力值下限/// </summary>public float D2040 { get; set; }/// <summary>/// 桶体压力值上限/// </summary>public float D2042 { get; set; }/// <summary>/// 设定排气阀的开度/// </summary>public float D2050 { get; set; }/// <summary>/// KP/// </summary>public float D2054 { get; set; }/// <summary>/// KI/// </summary>public float D2056 { get; set; }/// <summary>/// KD/// </summary>public float D2058 { get; set; }/// <summary>/// pid梯度/// </summary>public float D2060 { get; set; }/// <summary>/// 设定蒸汽比例阀设定开度/// </summary>public float D2062 { get; set; }/// <summary>/// 管道压力上限标定/// </summary>public float D2066 { get; set; }/// <summary>/// 管道压力下限标定/// </summary>public float D2068 { get; set; }/// <summary>/// 桶体压力上限标定/// </summary>public float D2070 { get; set; }/// <summary>/// 桶体压力下限标定/// </summary>public float D2072 { get; set; }/// <summary>/// 桶内温度上限标定/// </summary>public float D2074 { get; set; }/// <summary>/// 桶内温度下限标定/// </summary>public float D2076 { get; set; }/// <summary>/// PHD温度上限标定/// </summary>public float D2078 { get; set; }/// <summary>/// PHD温度下限标定/// </summary>public float D2080 { get; set; }/// <summary>/// 主蒸汽压力上限标定/// </summary>public float D2082 { get; set; }/// <summary>/// 主蒸汽压力下限标定/// </summary>public float D2084 { get; set; }/// <summary>/// 压缩气压力上限标定/// </summary>public float D2086 { get; set; }/// <summary>/// 压缩气压力下限标定/// </summary>public float D2088 { get; set; }/// <summary>/// 称重仪表上限标定/// </summary>public float D2090 { get; set; }/// <summary>/// 称重仪表下限标定/// </summary>public float D2092 { get; set; }/// <summary>/// 变体积分下限值/// </summary>public float D2108 { get; set; }/// <summary>/// 变体积分上限值/// </summary>public float D2110 { get; set; }/// <summary>/// 设定压缩气比例阀设定开度/// </summary>public float D2112 { get; set; }/// <summary>/// 搅拌电机快速/// </summary>public float D2114 { get; set; }/// <summary>/// 搅拌电机慢速/// </summary>public float D2116 { get; set; }/// <summary>/// 搅拌电机频率标定上限/// </summary>public float D2118 { get; set; }/// <summary>/// 搅拌电机频率标定下限/// </summary>public float D2120 { get; set; }/// <summary>/// 搅拌电机电流标定上限/// </summary>public float D2122 { get; set; }/// <summary>/// 搅拌电机电流标定下限/// </summary>public float D2124 { get; set; }/// <summary>/// 实际搅拌电机电流保护设置/// </summary>public float D2126 { get; set; }/// <summary>/// 第一段压缩气比例阀设定开度/// </summary>public float D2128 { get; set; }/// <summary>/// 第二段压缩气比例阀设定开度/// </summary>public float D2130 { get; set; }/// <summary>/// 第1段蒸汽/// </summary>public float D2132 { get; set; }/// <summary>/// 第2段蒸汽/// </summary>public float D2134 { get; set; }/// <summary>/// 第3段蒸汽/// </summary>public float D2136 { get; set; }/// <summary>/// 第4段蒸汽/// </summary>public float D2138 { get; set; }/// <summary>/// 第5段蒸汽/// </summary>public float D2140 { get; set; }/// <summary>/// 第6段蒸汽/// </summary>public float D2142 { get; set; }/// <summary>/// 第7段蒸汽/// </summary>public float D2144 { get; set; }/// <summary>/// 第8段蒸汽/// </summary>public float D2146 { get; set; }/// <summary>/// 第9段蒸汽/// </summary>public float D2148 { get; set; }/// <summary>/// 第10段蒸汽/// </summary>public float D2150 { get; set; }/// <summary>/// 第11段蒸汽/// </summary>public float D2152 { get; set; }/// <summary>/// 第12段蒸汽/// </summary>public float D2154 { get; set; }/// <summary>/// 第13段蒸汽/// </summary>public float D2156 { get; set; }/// <summary>/// 第14段蒸汽/// </summary>public float D2158 { get; set; }/// <summary>/// 第15段蒸汽/// </summary>public float D2160 { get; set; }/// <summary>/// 第16段蒸汽/// </summary>public float D2162 { get; set; }/// <summary>/// 第17段蒸汽/// </summary>public float D2164 { get; set; }/// <summary>/// 第18段蒸汽/// </summary>public float D2166 { get; set; }/// <summary>/// 第1段蒸汽开度/// </summary>public float D2170 { get; set; }/// <summary>/// 第2段蒸汽开度/// </summary>public float D2172 { get; set; }/// <summary>/// 第3段蒸汽开度/// </summary>public float D2174 { get; set; }/// <summary>/// 第4段蒸汽开度/// </summary>public float D2176 { get; set; }/// <summary>/// 第5段蒸汽开度/// </summary>public float D2178 { get; set; }/// <summary>/// 第6段蒸汽开度/// </summary>public float D2180 { get; set; }/// <summary>/// 第7段蒸汽开度/// </summary>public float D2182 { get; set; }/// <summary>/// 第8段蒸汽开度/// </summary>public float D2184 { get; set; }/// <summary>/// 第9段蒸汽开度/// </summary>public float D2186 { get; set; }/// <summary>/// KP/// </summary>public float D2188 { get; set; }/// <summary>/// KI/// </summary>public float D2190 { get; set; }/// <summary>/// KD/// </summary>public float D2192 { get; set; }/// <summary>/// 变体积分上限值/// </summary>public float D2194 { get; set; }/// <summary>/// pid梯度/// </summary>public float D2196 { get; set; }/// <summary>/// 变体积分下限值/// </summary>public float D2198 { get; set; }/// <summary>/// 采样周期/// </summary>public uint D2200 { get; set; }/// <summary>/// 加热最小时间/// </summary>public uint D2202 { get; set; }/// <summary>/// 加热最大时间/// </summary>public uint D2204 { get; set; }/// <summary>/// 发泡桶出料时间/// </summary>public uint D2206 { get; set; }/// <summary>/// 发泡桶关门时间/// </summary>public uint D2208 { get; set; }/// <summary>/// 预热时间/// </summary>public uint D2210 { get; set; }/// <summary>/// 底部清扫时间/// </summary>public uint D2212 { get; set; }/// <summary>/// 上料最大时间/// </summary>public uint D2214 { get; set; }/// <summary>/// 停止电机时间/// </summary>public uint D2216 { get; set; }/// <summary>/// 语言切换/// </summary>public uint D2218 { get; set; }/// <summary>/// 入料前等待时间/// </summary>public uint D2220 { get; set; }/// <summary>/// 原料生产总模数/// </summary>public uint D2222 { get; set; }/// <summary>/// 最大加热时间/// </summary>public uint D2224 { get; set; }/// <summary>/// 桶体压力/// </summary>public uint D2226 { get; set; }/// <summary>/// 管道温度/// </summary>public uint D2228 { get; set; }/// <summary>/// 管道压力/// </summary>public uint D2230 { get; set; }/// <summary>/// 蒸汽比例阀反馈开度/// </summary>public uint D2232 { get; set; }/// <summary>/// 排气比例阀反馈开度/// </summary>public uint D2234 { get; set; }/// <summary>/// 压缩气比例阀反馈开度/// </summary>public uint D2236 { get; set; }/// <summary>/// 主蒸汽压力/// </summary>public uint D2238 { get; set; }/// <summary>/// 主压缩气压力/// </summary>public uint D2240 { get; set; }/// <summary>/// 搅拌电机电流检测/// </summary>public uint D2242 { get; set; }/// <summary>/// 蒸汽比例阀输出/// </summary>public uint D2244 { get; set; }/// <summary>/// 压缩气比例阀输出/// </summary>public uint D2246 { get; set; }/// <summary>/// 排气比例阀输出/// </summary>public uint D2248 { get; set; }/// <summary>/// 搅拌机输出/// </summary>public uint D2250 { get; set; }/// <summary>/// 上料传输时间/// </summary>public uint D2252 { get; set; }/// <summary>/// dws回吹时间/// </summary>public uint D2254 { get; set; }/// <summary>/// dws取样时间/// </summary>public uint D2256 { get; set; }/// <summary>/// dws采样检测反应时间/// </summary>public uint D2258 { get; set; }/// <summary>/// dws放样时间/// </summary>public uint D2260 { get; set; }/// <summary>/// dws快速放样提前终止时间/// </summary>public uint D2262 { get; set; }/// <summary>/// dws称重时间/// </summary>public uint D2264 { get; set; }/// <summary>/// dws回样时间/// </summary>public uint D2266 { get; set; }/// <summary>/// 观察窗清扫打开时间/// </summary>public uint D2268 { get; set; }/// <summary>/// 观察窗清扫关闭时间/// </summary>public uint D2270 { get; set; }/// <summary>/// 不采样批次/// </summary>public uint D2272 { get; set; }/// <summary>/// 版本年/// </summary>public uint D2274 { get; set; }/// <summary>/// 版本月/// </summary>public uint D2276 { get; set; }/// <summary>/// 版本日/// </summary>public uint D2278 { get; set; }/// <summary>/// 管道延时开启/// </summary>public uint D2280 { get; set; }/// <summary>/// 加热快速搅拌时间/// </summary>public uint D2282 { get; set; }/// <summary>/// 机型选择/// </summary>public uint D2284 { get; set; }/// <summary>/// 料桶加压阀模块通道选择/// </summary>public uint D2286 { get; set; }/// <summary>/// 入料清扫打开时间/// </summary>public uint D2288 { get; set; }/// <summary>/// 入料清扫关闭时间/// </summary>public uint D2290 { get; set; }/// <summary>/// 底部清扫打开时间/// </summary>public uint D2292 { get; set; }/// <summary>/// 底部清扫关闭时间/// </summary>public uint D2294 { get; set; }/// <summary>/// 加热时传感器清扫开/// </summary>public uint D2296 { get; set; }/// <summary>/// 加热使传感器清扫关/// </summary>public uint D2298 { get; set; }/// <summary>/// 原料订单模数/// </summary>public uint D2300 { get; set; }/// <summary>/// 入料时间/// </summary>public uint D2302 { get; set; }/// <summary>/// 填充后延时/// </summary>public uint D2304 { get; set; }/// <summary>/// 报警后转到半自动时间/// </summary>public uint D2306 { get; set; }/// <summary>/// 吹扫加热时间/// </summary>public uint D2308 { get; set; }/// <summary>/// 采样周期/// </summary>public uint D2310 { get; set; }/// <summary>/// 上料真空释放时间/// </summary>public uint D2312 { get; set; }/// <summary>/// 上料真空时间/// </summary>public uint D2314 { get; set; }/// <summary>/// 稳定时间/// </summary>public uint D2316 { get; set; }/// <summary>/// 减压时间/// </summary>public uint D2318 { get; set; }/// <summary>/// 传感器检测感应时间/// </summary>public uint D2320 { get; set; }/// <summary>/// 减压后排除戊烷时间/// </summary>public uint D2322 { get; set; }/// <summary>/// 出料时门打开等待时间/// </summary>public uint D2324 { get; set; }/// <summary>/// 二次称重时间/// </summary>public uint D2326 { get; set; }/// <summary>/// DWS采样开始时间/// </summary>public uint D2328 { get; set; }/// <summary>/// 加热时入料清扫打开时间/// </summary>public uint D2330 { get; set; }/// <summary>/// 加热时入料清扫关闭时间/// </summary>public uint D2332 { get; set; }/// <summary>/// 锁机次数/// </summary>public uint D2334 { get; set; }/// <summary>/// 预热模数/// </summary>public ushort D2600 { get; set; }/// <summary>/// 清扫次数/// </summary>public ushort D2601 { get; set; }/// <summary>/// 加热模式/// </summary>public ushort D2602 { get; set; }/// <summary>/// 料位传感器选择/// </summary>public ushort D2603 { get; set; }/// <summary>/// 选择下拉框还是位按钮/// </summary>public ushort D2604 { get; set; }/// <summary>/// 订单结束停止电机/// </summary>public ushort D2605 { get; set; }/// <summary>/// 加热检测方式/// </summary>public ushort D2606 { get; set; }/// <summary>/// 选择发料工艺/// </summary>public ushort D2607 { get; set; }/// <summary>/// 底部清扫是否开启/// </summary>public ushort D2608 { get; set; }/// <summary>/// 选择是否使用排气小脚座阀,不使用=0,使用=1/// </summary>public ushort D2609 { get; set; }/// <summary>/// 选择是否使用排气大脚座阀,不使用=0,使用=1/// </summary>public ushort D2610 { get; set; }/// <summary>/// 减压时候,快速冷却/// </summary>public ushort D2611 { get; set; }/// <summary>/// 吹扫加热是否使用副蒸汽阀/// </summary>public ushort D2612 { get; set; }/// <summary>/// 本加热是否使用副蒸汽阀/// </summary>public ushort D2613 { get; set; }/// <summary>/// 第二段加热是否打开压缩气副阀/// </summary>public ushort D2614 { get; set; }/// <summary>/// 第一段加热是否打开压缩气主阀/// </summary>public ushort D2615 { get; set; }/// <summary>/// 第一段加热是否打开大排气/// </summary>public ushort D2616 { get; set; }/// <summary>/// 预热后打开门/// </summary>public ushort D2617 { get; set; }/// <summary>/// 选择真空吸料=0,螺杆上料=1/// </summary>public ushort D2618 { get; set; }/// <summary>/// 是否有DWS装置/// </summary>public ushort D2619 { get; set; }/// <summary>/// 选择地上上料装置=1/// </summary>public ushort D2620 { get; set; }/// <summary>/// 180是否有吸风阀给发泡桶负压/// </summary>public ushort D2621 { get; set; }/// <summary>/// 是否有称重装置/// </summary>public ushort D2622 { get; set; }/// <summary>/// 是否有二次发料装置/// </summary>public ushort D2623 { get; set; }/// <summary>/// 是否有桶体温度变送器/// </summary>public ushort D2624 { get; set; }/// <summary>/// 是否有安全门检测装置/// </summary>public ushort D2625 { get; set; }/// <summary>/// 是否使用排气角座阀控制压力/// </summary>public ushort D2626 { get; set; }/// <summary>/// 备用/// </summary>public ushort D2627 { get; set; }/// <summary>/// 选择ascio蒸汽比例阀控制/// </summary>public ushort D2628 { get; set; }/// <summary>/// 是否有真空冷却装置/// </summary>public ushort D2629 { get; set; }/// <summary>/// 选择空气比例阀反馈通道是否连接到称重显示/// </summary>public ushort D2630 { get; set; }/// <summary>/// 选择是否发剩料功能=1选择/// </summary>public ushort D2631 { get; set; }/// <summary>/// 恒压模式pid/// </summary>public short D2632 { get; set; }/// <summary>/// 恒温模式pid/// </summary>public short D2633 { get; set; }/// <summary>/// 控制小排气1压力下限/// </summary>public float D2800 { get; set; }/// <summary>/// 控制小排气1压力上限/// </summary>public float D2802 { get; set; }/// <summary>/// 控制小排气2压力下限/// </summary>public float D2804 { get; set; }/// <summary>/// 控制小排气2压力上限/// </summary>public float D2806 { get; set; }/// <summary>/// 控制大排气压力下限/// </summary>public float D2808 { get; set; }/// <summary>/// 控制大排气压力上限/// </summary>public float D2810 { get; set; }/// <summary>/// 设置真空压力/// </summary>public float D2812 { get; set; }/// <summary>/// 本班产量/// </summary>public float D2814 { get; set; }/// <summary>/// 上班产量/// </summary>public float D2816 { get; set; }/// <summary>/// 全自动按钮/// </summary>public ushort D3300 { get; set; }/// <summary>/// 入料按钮/// </summary>public ushort D3301 { get; set; }/// <summary>/// 称重按钮/// </summary>public ushort D3302 { get; set; }/// <summary>/// 上料按钮/// </summary>public ushort D3303 { get; set; }/// <summary>/// 清扫按钮/// </summary>public ushort D3304 { get; set; }/// <summary>/// DWS按钮/// </summary>public ushort D3305 { get; set; }/// <summary>/// 搅拌电机/// </summary>public ushort D3306 { get; set; }/// <summary>/// 送料电机/// </summary>public ushort D3307 { get; set; }/// <summary>/// 震动电机/// </summary>public ushort D3308 { get; set; }/// <summary>/// 破碎电机/// </summary>public ushort D3309 { get; set; }/// <summary>/// 翻板电机/// </summary>public ushort D3310 { get; set; }/// <summary>/// 送风风机/// </summary>public ushort D3311 { get; set; }/// <summary>/// 上料电机/// </summary>public ushort D3312 { get; set; }/// <summary>/// 干燥电机/// </summary>public ushort D3313 { get; set; }/// <summary>/// 粉碎电机/// </summary>public ushort D3314 { get; set; }/// <summary>/// 采样电机/// </summary>public ushort D3315 { get; set; }/// <summary>/// dws反馈按钮/// </summary>public ushort D3316 { get; set; }/// <summary>/// 预热按钮/// </summary>public ushort D3317 { get; set; }
}
十三、运行环境框架
- NET4.8运行框架下载地址
- 使用说明:运行软件后自动安装.NET4.8运行框架。
这篇关于EPS方圆预发机说明书的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
