- 概述
建设用地，是指建造建筑物、构筑物的土地，是城乡住宅和公共设施用地，工矿用地，能源、交通、水利、通信等基础设施用地，旅游用地，军事用地等，付出一定投资（土地开发建设费用），通过工程手段，为各项建设提供的土地。
之前有讲解过很多使用DEM做各种分析的案例，这里给大家讲解一下如何根据DEM获取建设用地范围，希望能对大家有所帮助。
- 数据来源
本教程所使用的数据是从水经微图中下载的DEM数据，除了DEM数据，常见的GIS数据都可以从水经微图中下载，你可以通过关注微信公众号“水经注GIS”，然后在后台回复“微图”即可获取软件下载地址，当然也可以直接在水经注GIS官方网站下载。

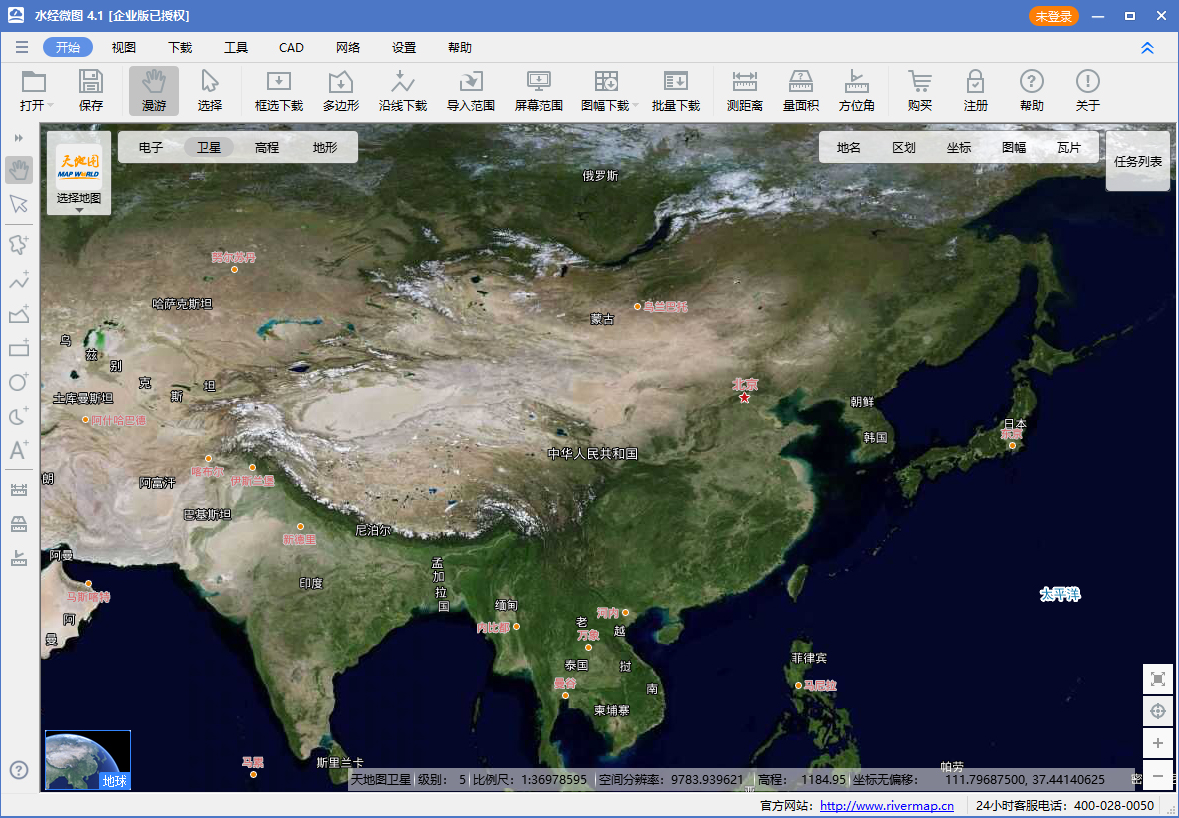

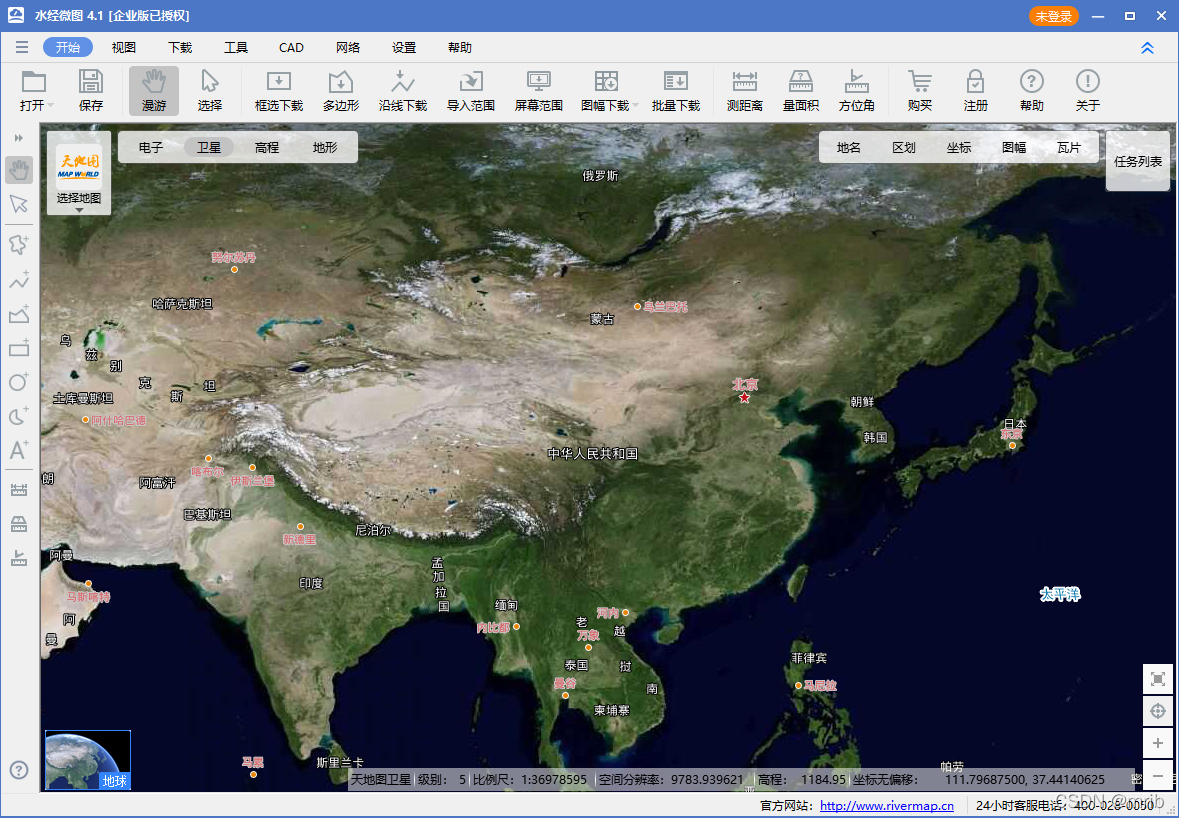

水经微图
（关注微信公众号“水经注GIS”，并回复“微图”获取水经微图软件安装包）
- 坡度分析

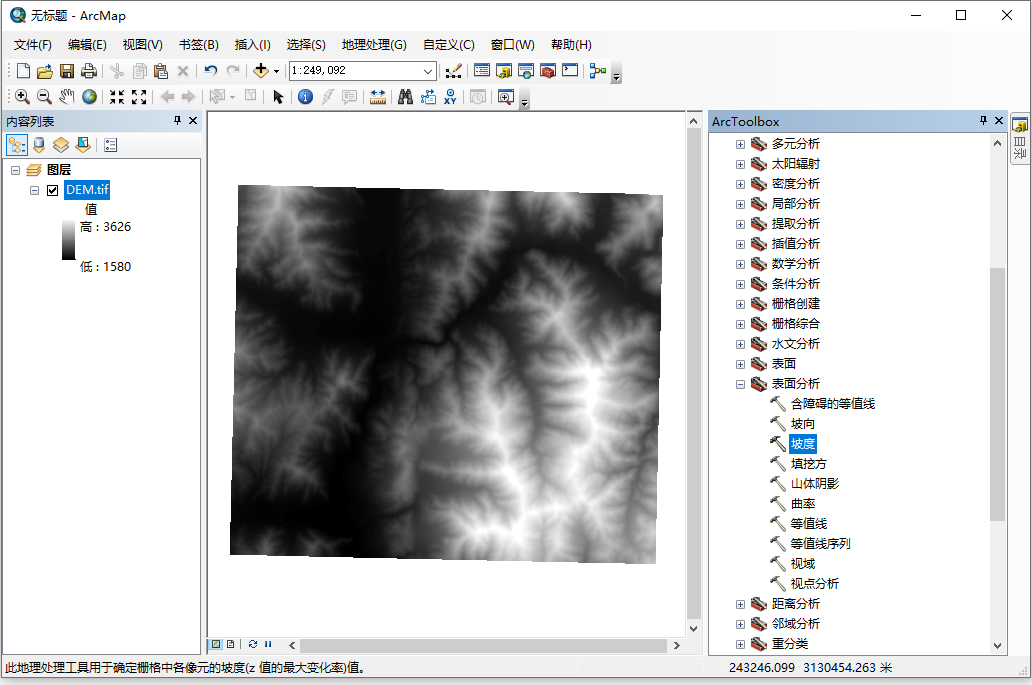

在ArcToolbox中点击“Spatial Analyst 工具\表面分析\坡度”，调用坡度工具，如下图所示。
调用坡度工具

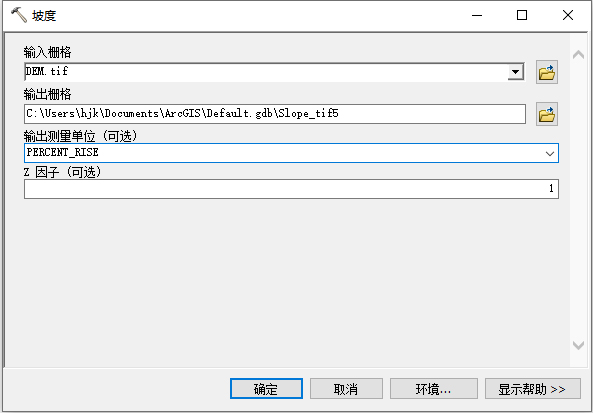

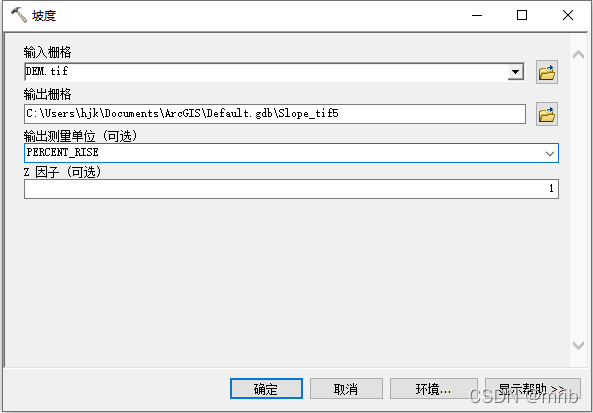

在显示的坡度对话框内，输入栅格为下载的DEM数据，设置输出栅格，输出测量单位选择PERCENT_RISE。
DEGREE表示坡度倾角将以度为单位进行计算，值的范围从0到90；PERCENT_RISE表示坡度倾角将以百分比值的形式计算，值的范围从0至无穷大，平坦表面是0%增量，45度表面是100%增量，随着表面变得越来越接近垂直，增量百分比将变得越来越大。
坡度设置

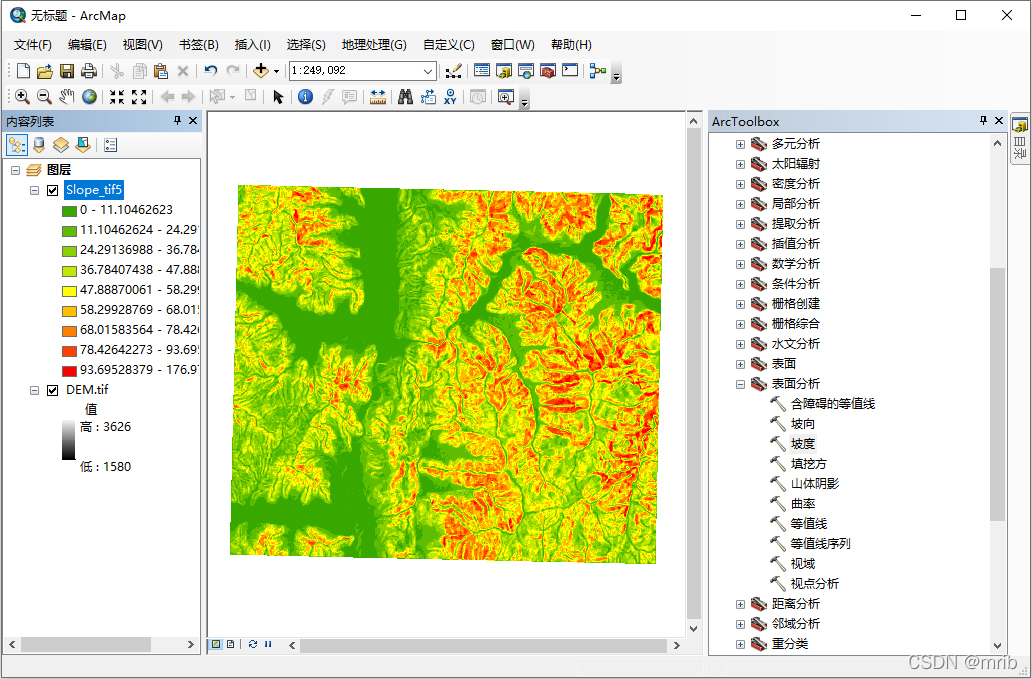

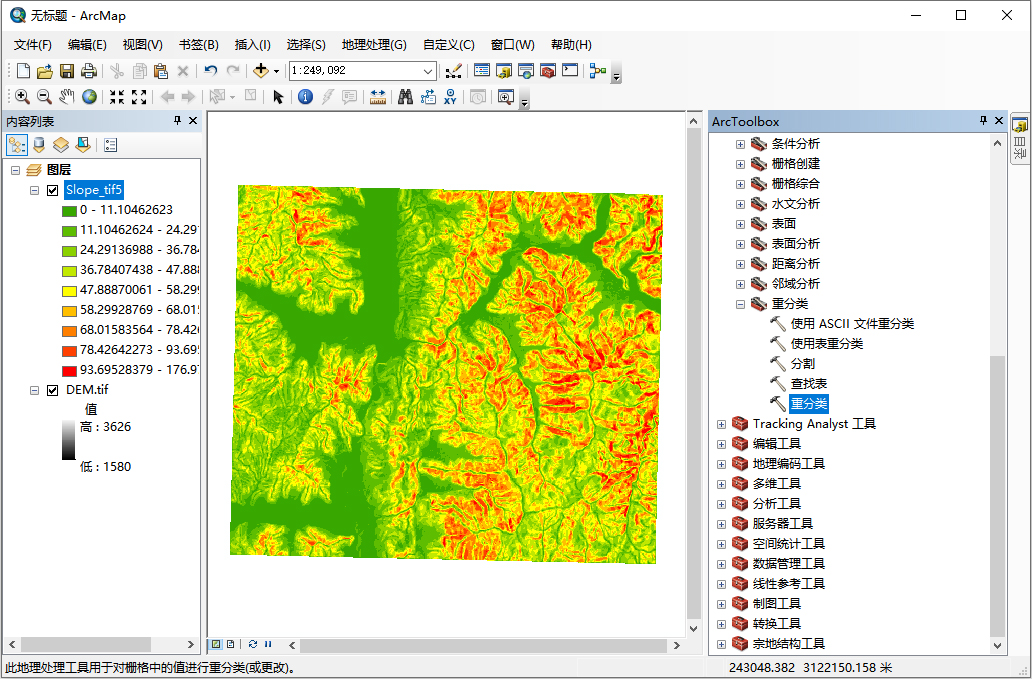

点击确定后得到坡度分析结果，如下图所示。

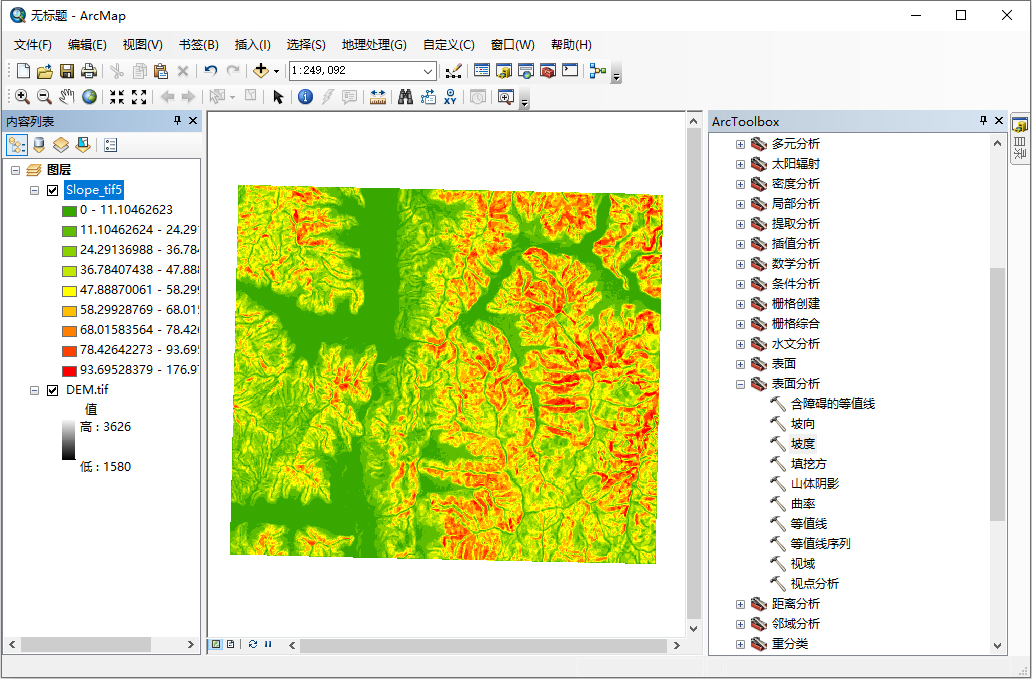

坡度分析结果
- 重分类
根据《城市用地竖向规划规范（CJJ 83-99）》之要求，各类建设用地的坡度不高于25%，所以需要重分类筛选出坡度在25%以内的栅格。

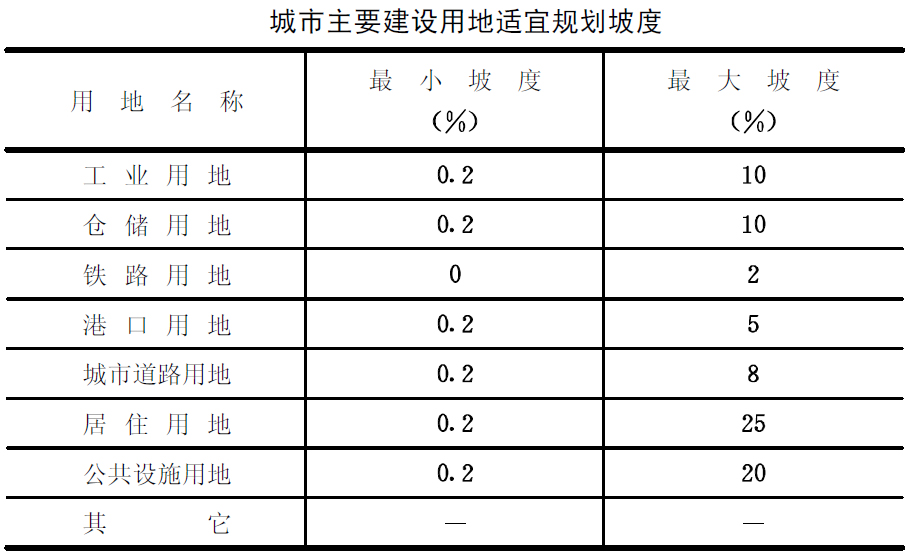

城市主要建设用地适宜规划坡度表

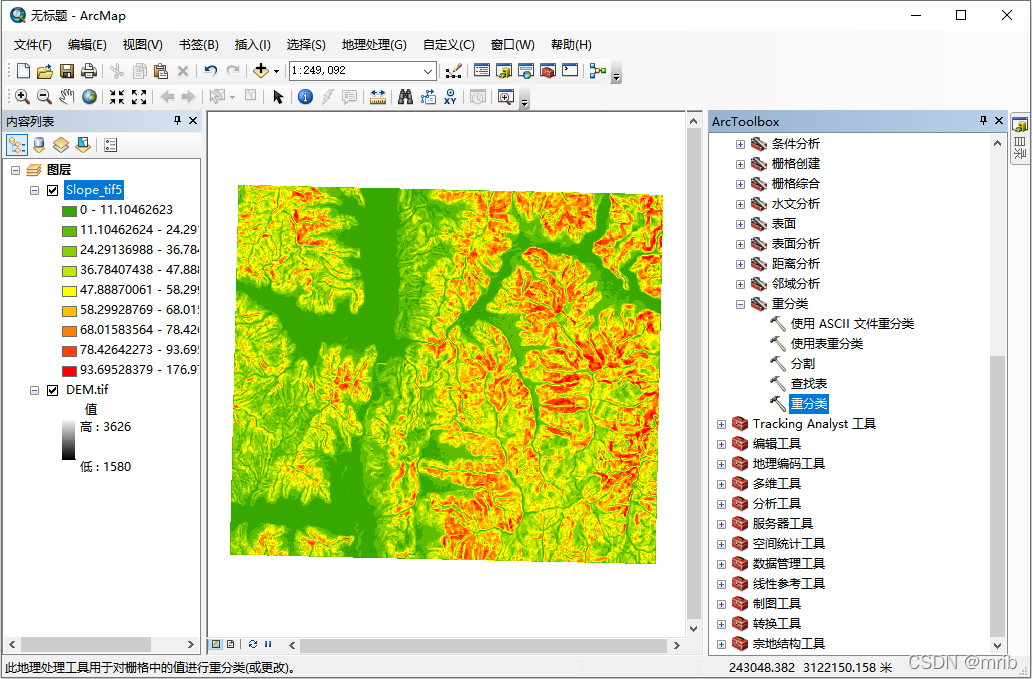

在ArcToolbox中点击“Spatial Analyst 工具\重分类\重分类”，调用重分类工具，如下图所示。
调用重分类工具

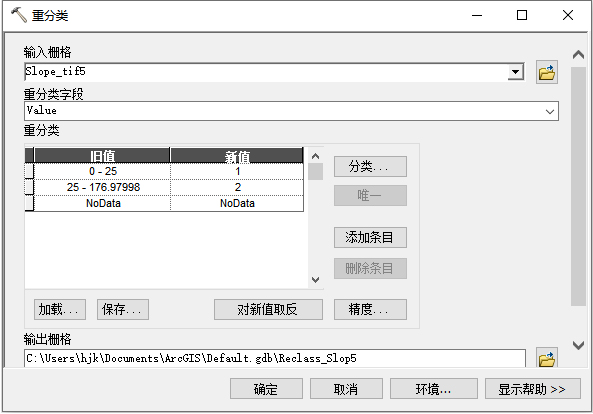

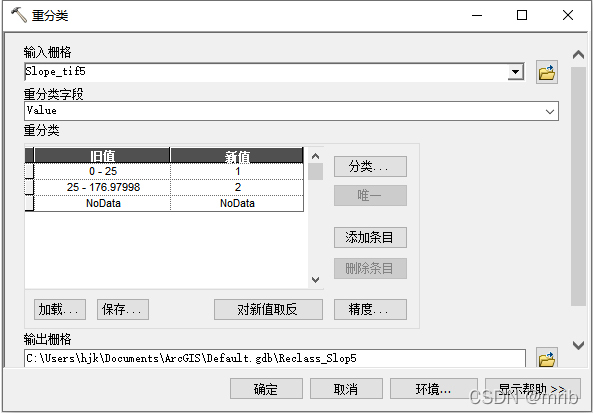

在显示的重分类对话框内，输入栅格为上一步得到的坡度分析结果，旧值0–25和25-176.97998分别对应新值1和2，如下图所示。
重分类设置

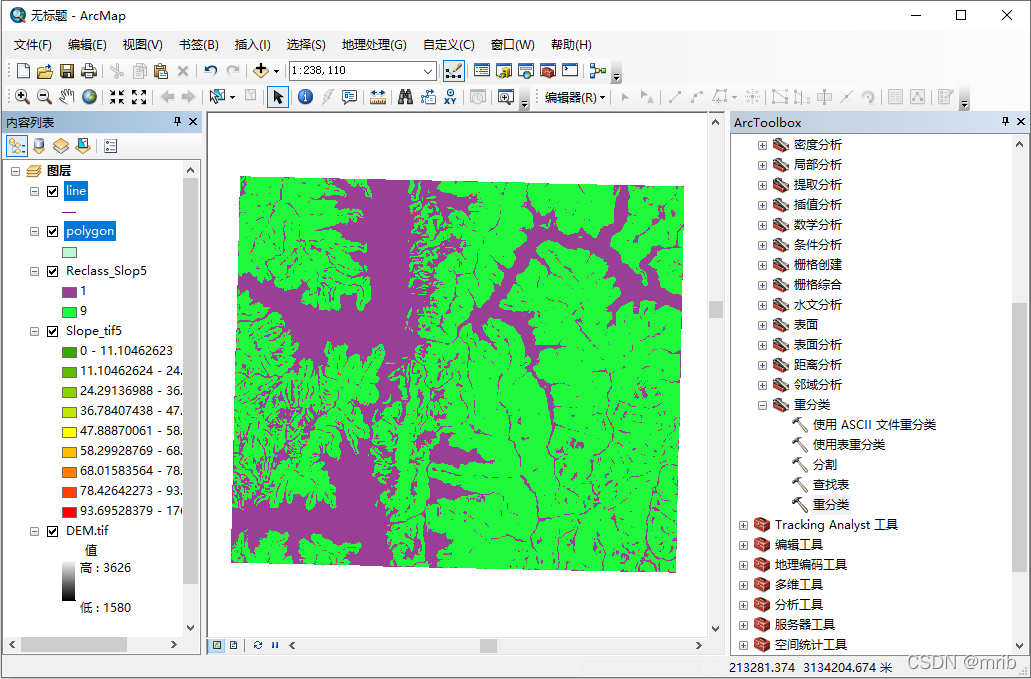

点击确定完成重分类，如下图所示。

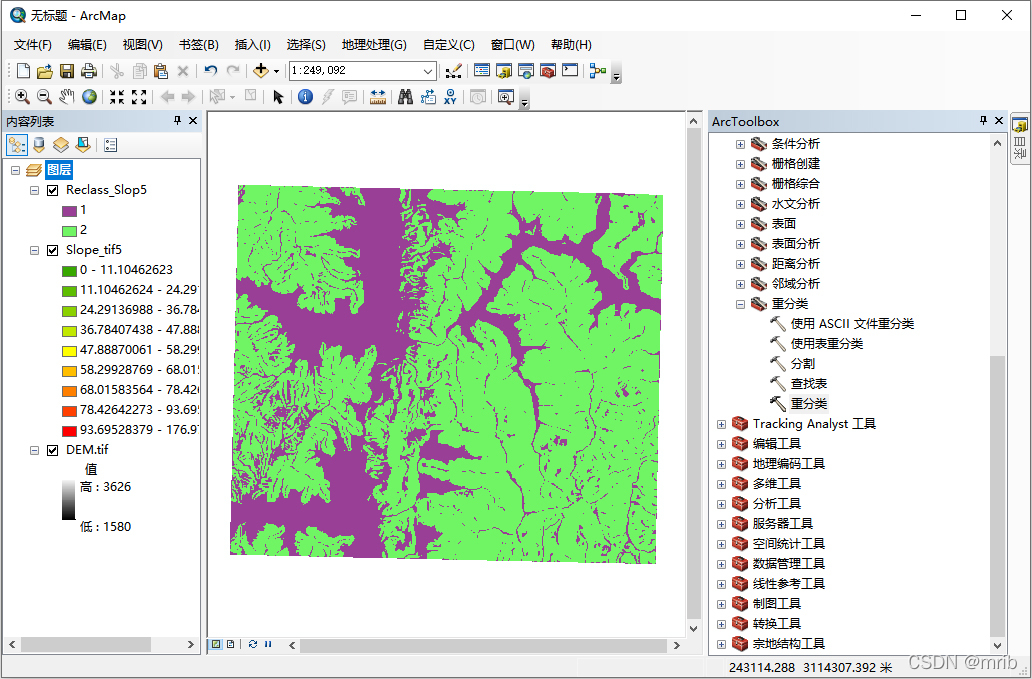

重分类结果
- 提取范围
新建一个线图层和面图层，如下图所示。
新建的图层

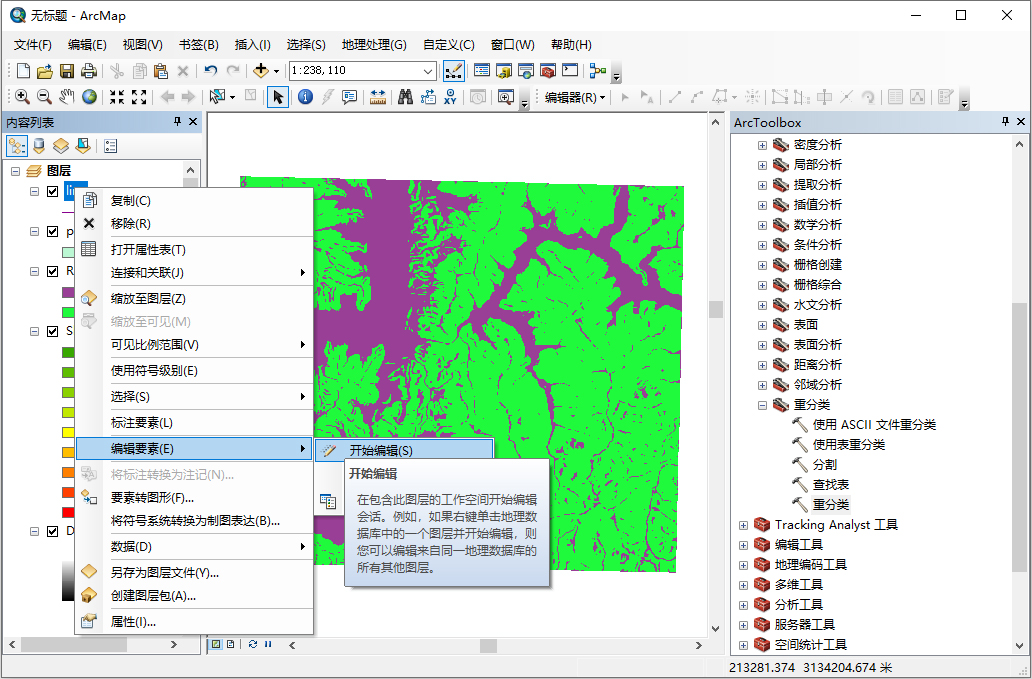

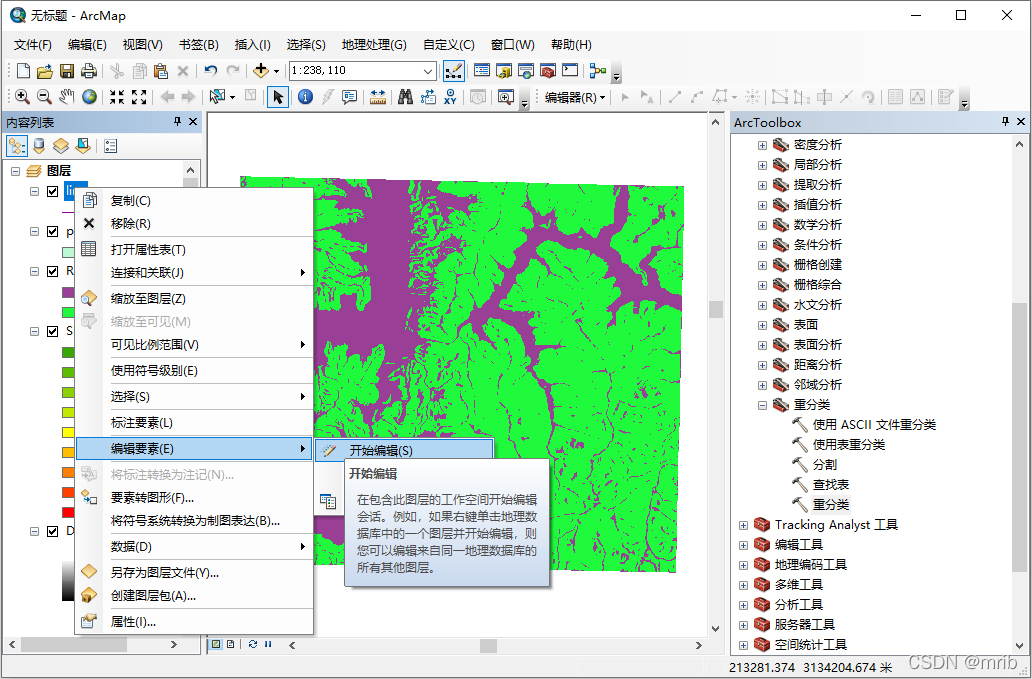

在线图层上点击右键，选择“编辑要素\开始编辑”，进入编辑状态，如下图所示。
选择开始编辑

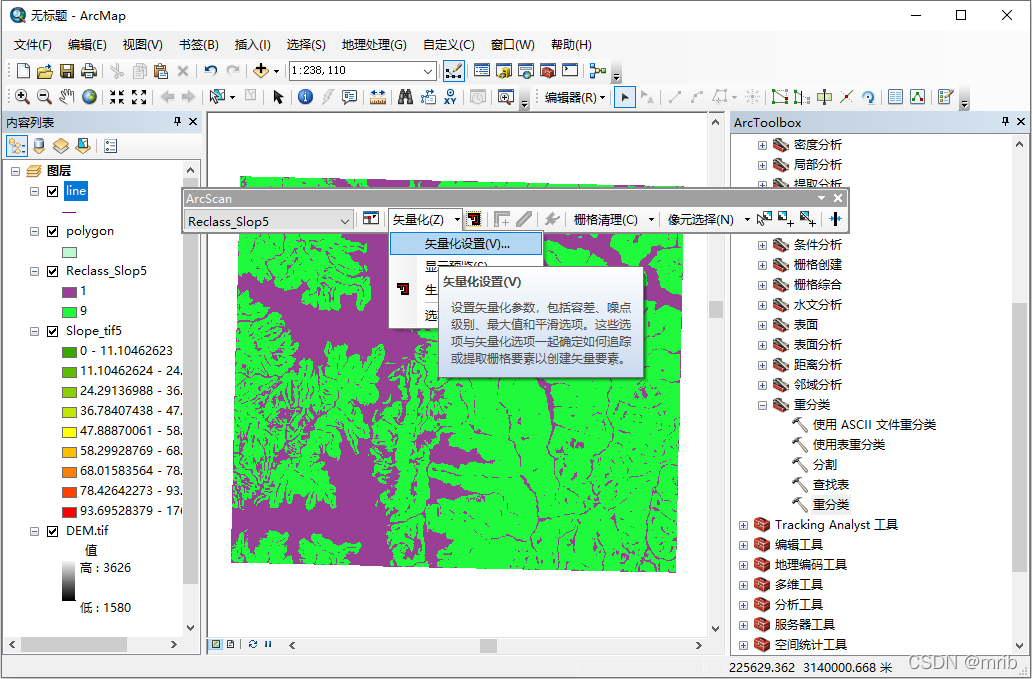

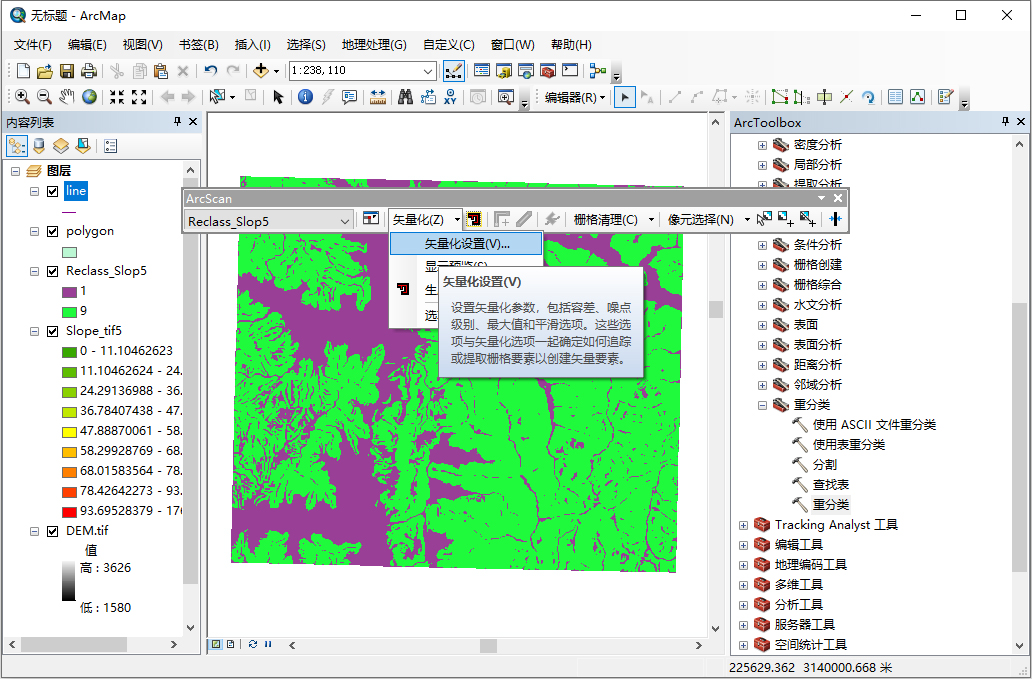

在ArcScan工具条上点击矢量化，选择矢量化设置，如下图所示。
选择矢量化设置

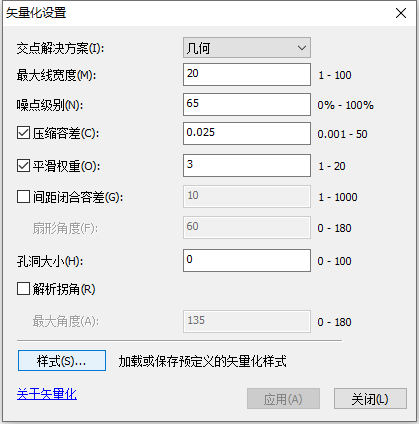

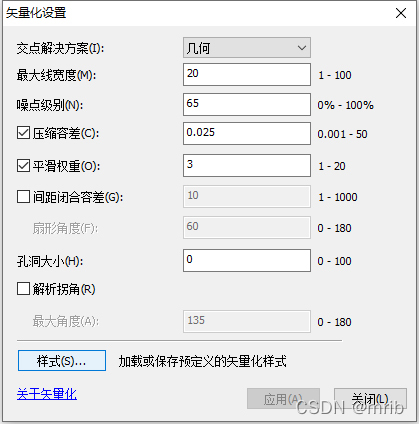

在显示的矢量化设置对话框内，点击样式按钮，如下图所示。
点击样式按钮

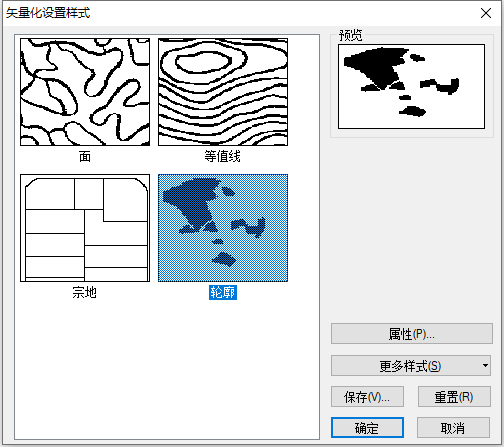

在显示的矢量化设置样式对话框内，选择轮廓，如下图所示。
矢量化设置样式

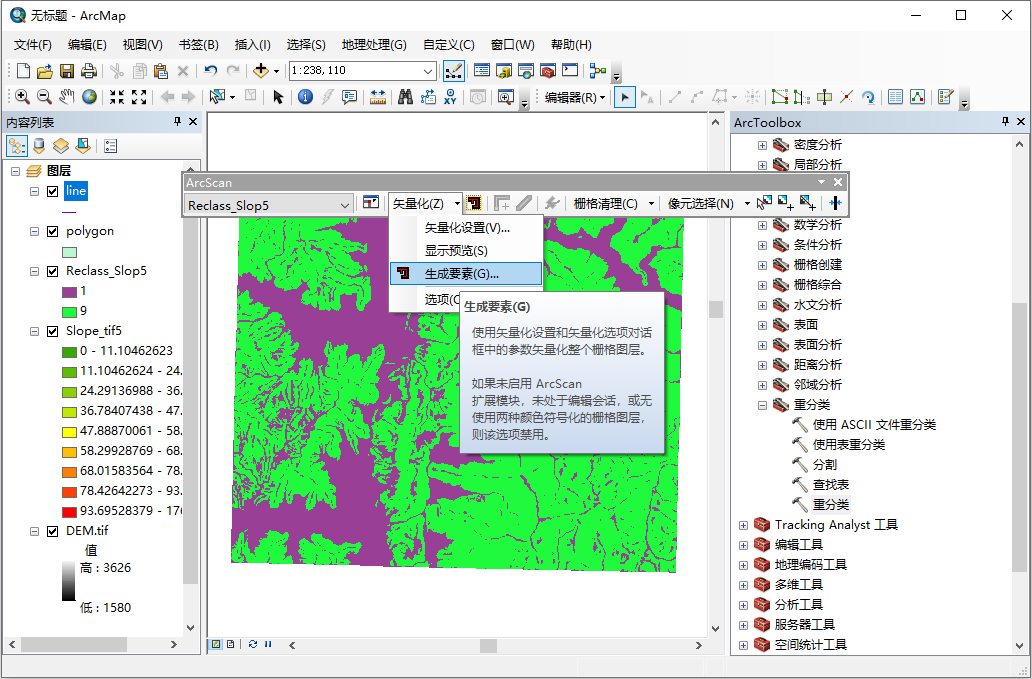

在ArcScan工具条上点击矢量化，选择生成要素，如下图所示。
选择生成要素

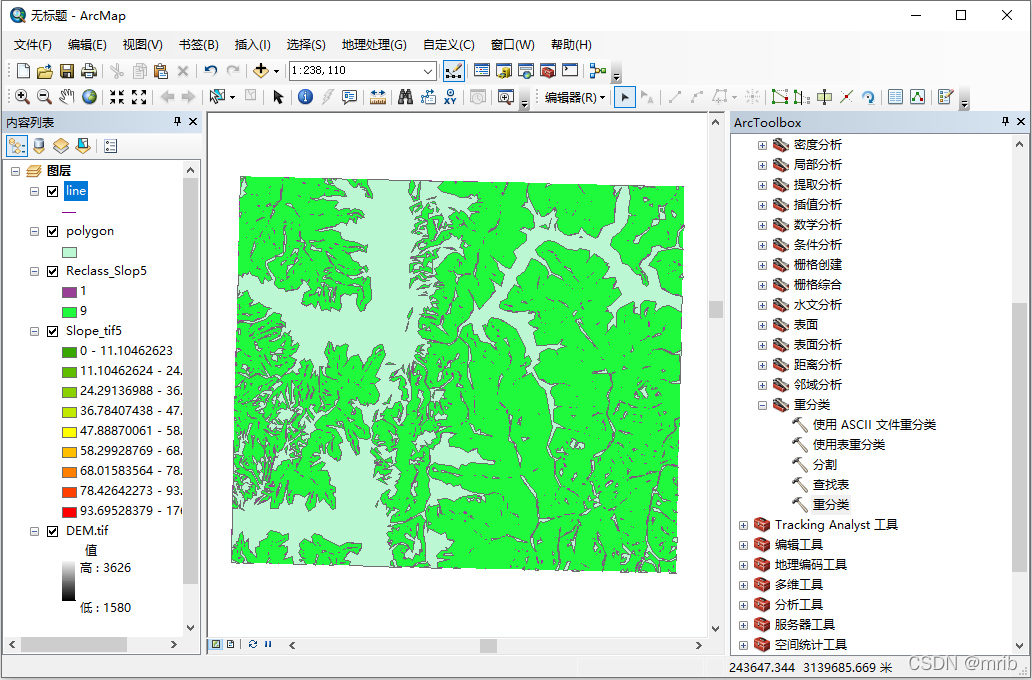

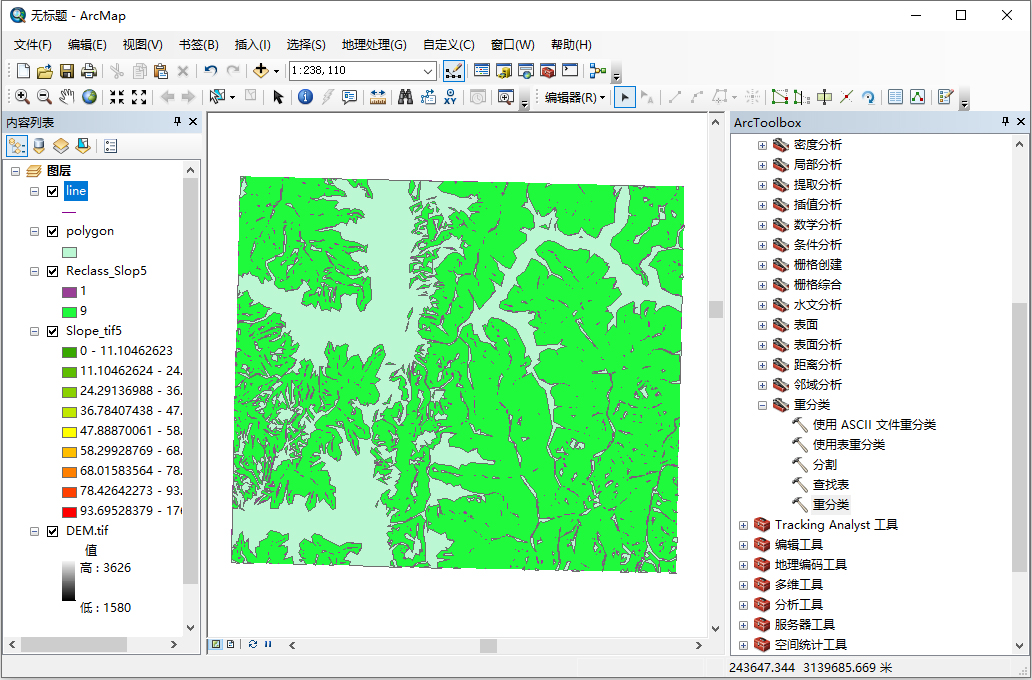

点击确定后完成范围的提取，如下图所示。
提取范围
在编辑工具条上点击编辑器，选择保存编辑内容，将编辑内容保存，完成建设用地范围提取，如下图所示。
保存编辑内容
- 结语
以上就是如何根据DEM获取建设用地范围的详细说明，主要包括了数据来源、坡度分析、重分类和提取范围等功能。
本教程中所使用的数据为水经微图中下载的DEM数据，你可以通过关注微信公众号“水经注GIS”，然后在后台回复“微图”即可获取软件下载地址，当然也可以直接在水经注GIS官方网站下载。
最后，如果您在工作中遇到与GIS相关的任何难题，请通过关注公众号“水经注GIS”并在后台留言告诉我们，我们将针对比较有典型性和代表性的问题提供解决方案，从而将我们“为您提供丰富的地图数据与专业的GIS服务”之宗旨落到实处！
