计算机网络（2.6）物理层- 物理层下面的传输媒体 -导引型传输媒体 （2）

同轴电缆

同轴电缆具有很好的抗干扰特性，被广泛用于传输较高速率的数据。 同轴电缆的带宽取决于电缆的质量。

50欧同轴电缆——LAN / 数字传输常用 。

75欧同轴电缆——有线电视/ 模拟传输常用。

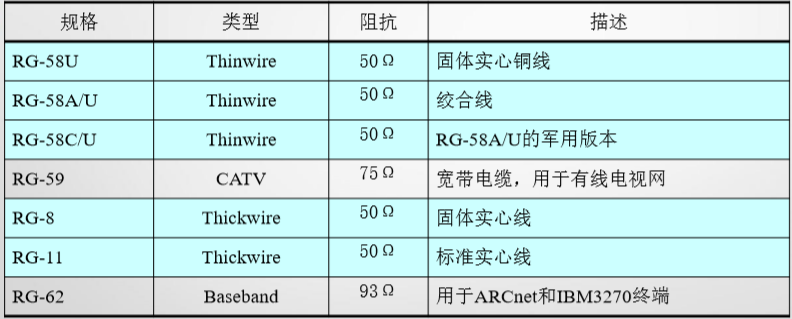

同轴电缆的类型

同轴电缆的用途

同轴电缆通常采用基带模式或宽带模式传输信息。

在基带模式中，电缆的带宽完全用于单一的一个数据流。 如此高的带宽容量将允许电缆实现高数据速率的传输。 基带技术广泛应用于局域网中，因为任何时刻局域网上都只有一个数据流。

采用宽带模式时，带宽被划分为几个范围。通常每一个频率范围都携带着各自的编码信息，这样就可以在一根电缆上同时传输多个数据流。为了合并及分离信号，必须在源节点和目标节点处安装特殊的设备。有线电视就是在单一电缆上传输多个信号（每个频道一路信号）的 一个例子。

基带同轴电缆

在局域网中常用的基带同轴电缆的特性阻抗为50Ω，有两类：RG-8或RG-11的粗缆和RG-58细缆，应用于最初的以太网物理层；

粗缆以太网（10Base5） 应用于最初的以太网，采用直径约1cm的硬同轴电缆；使用刺入式收发器和AUI电缆组成总线拓扑结构 。

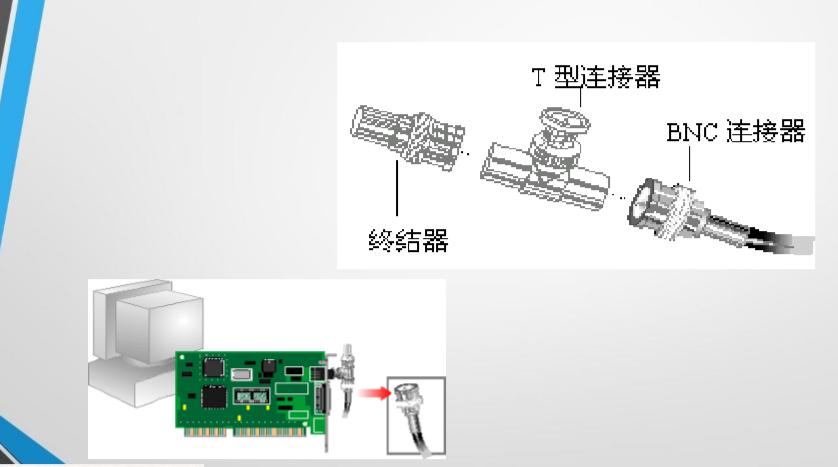

细缆以太网（10Base2） 细缆是在20世纪80年代用于以太网的最流行的传输介质；BNC接头，连接在T型连接器的两 端。

BNC连接器

光缆

光纤是光纤通信的传输媒体。

由于可见光的频率非常高，约为108 MHz 的量级，因此 一个光纤通信系统的传输带宽远远大于目前其他各种传输媒体的带宽。

光纤的材质：无机光导纤维、高分子光导纤维。

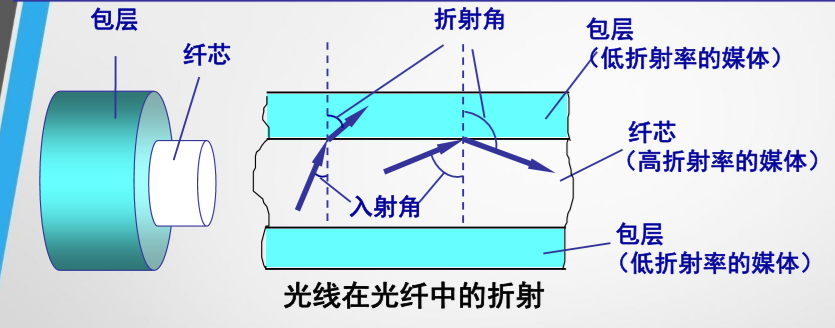

光线在光纤中的折射

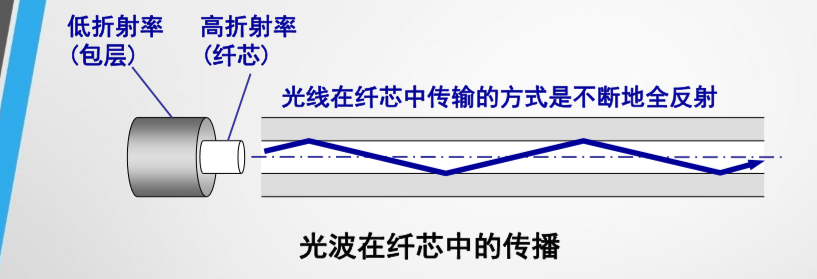

当光线从高折射率的媒体射向低折射率的媒体时，其折射角将大于入射角。因此，如果入射角足够大，就会出现全反射，光也就沿着光纤传输下去。

只要从纤芯中射到纤芯表面的光线的入射角大于某个 临界角度，就可产生全反射。

多模光纤与单模光纤

多模光纤可以存在多条不同角度入射的光线在一条光纤中传输。这种光纤就称为多模光纤。

单模光纤：光纤的直径减小到只有一个光的波长， 则光纤就像一根波导那样，它可使光线一直向前传播，而不会产生多次反射。这样的光纤称为单模光纤。

光纤优点

(1) 通信容量非常大。

(2) 传输损耗小，中继距离长。

(3) 抗雷电和电磁干扰性能好。

(4) 无串音干扰，保密性好。

(5) 体积小，重量轻。


光纤之父：高锟，华裔物理学家，生于中国上海，祖籍江苏金山（今上海市金山区），拥有英 国、美国国籍并持中国香港居民身份，在 香港和美国加州山景城两地居住。高锟为 光纤通讯、电机工程专家，华文媒体誉之 为“光纤之父”、普世誉之为“光纤通讯 之父”（Father of Fiber Optic Communications），曾任香港中文大学 校长。2018年9月23日去世。

2009年，与威拉德·博伊尔和乔治·埃尔伍德·史密斯共享诺 贝尔物理学奖。
