Dynamo For Revit: 简易斜拉索桥

2023-11-22 00:59
文章标签 简易 revit dynamo 索桥 斜拉

本文主要是介绍Dynamo For Revit: 简易斜拉索桥，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

概述

如何用 Dynamo 迅速创建一个斜拉索桥，当然并非实际项目中可以用，仅仅是一个练习。

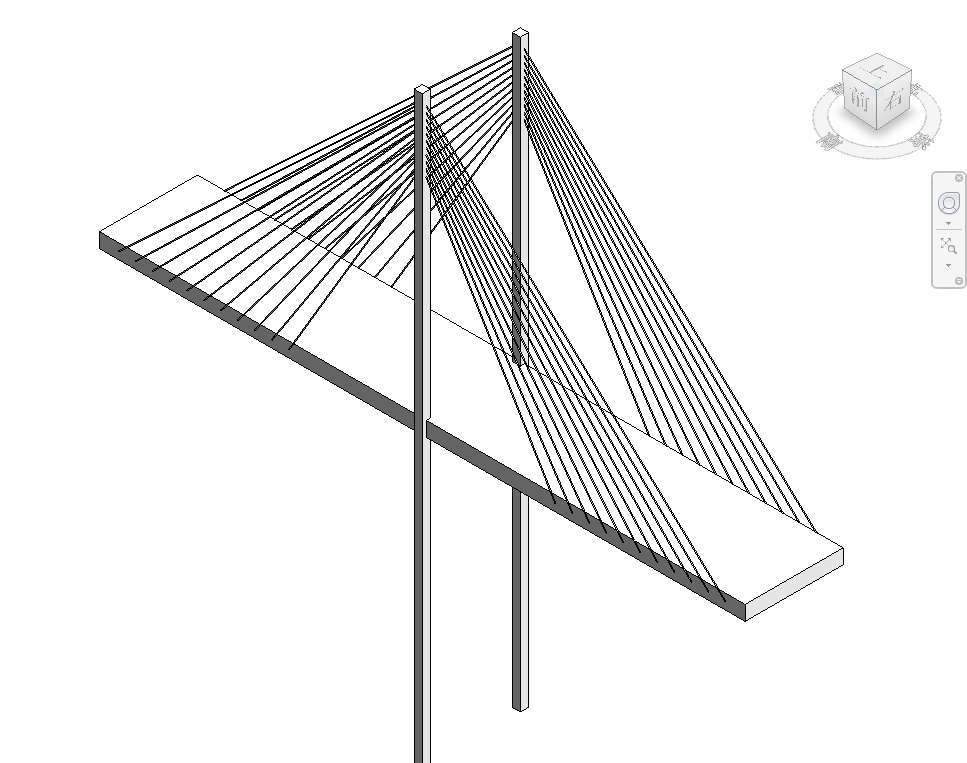

效果图

在这里插入图片描述

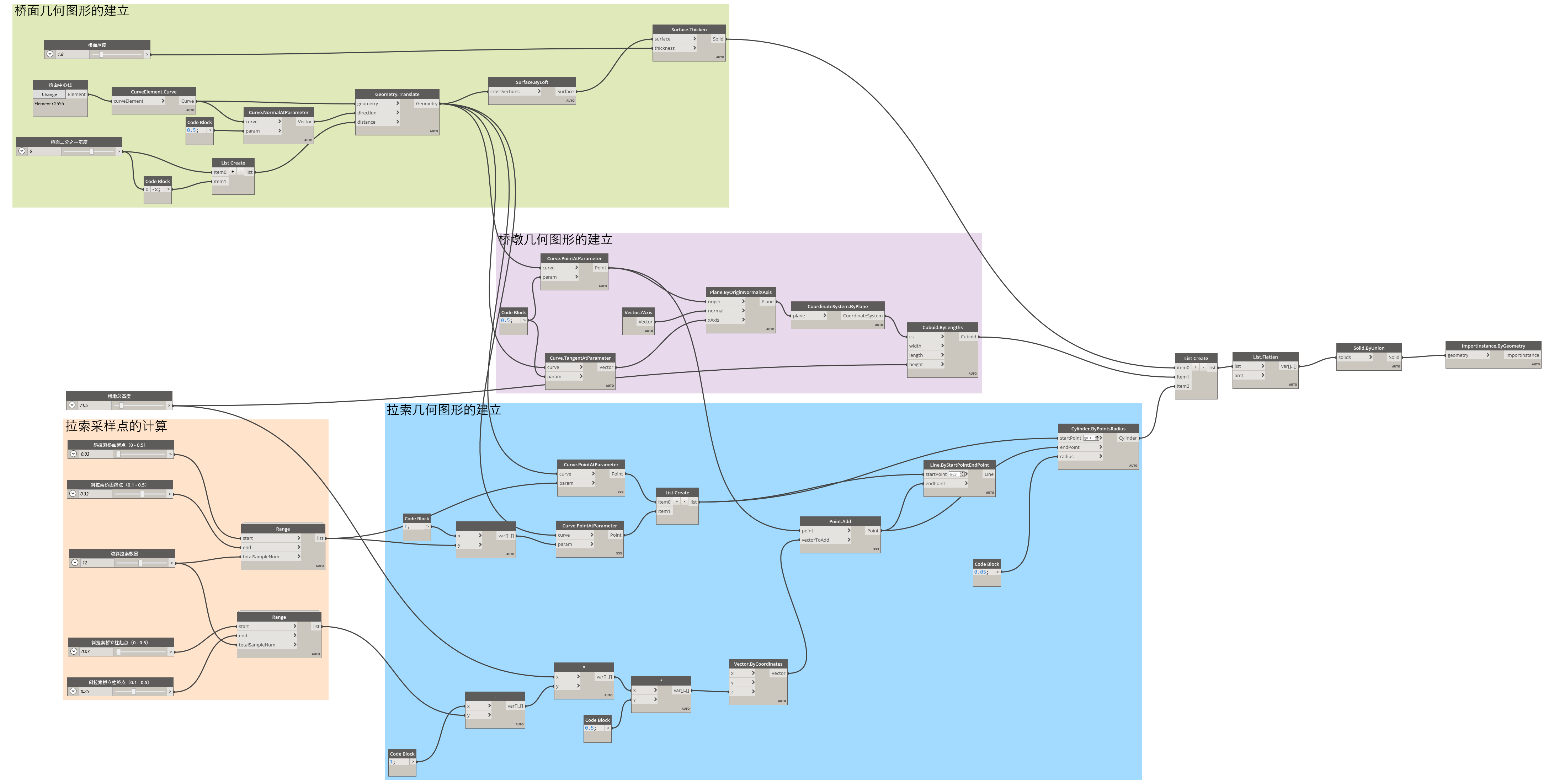

节点图

可以控制参数：

  1. Revit 模型线控制桥的中心线
  2. 桥面宽度
  3. 桥面厚度
  4. 桥墩总长度
  5. 斜拉索在桥面以及桥墩上部的起点和终点
  6. 斜拉索的数量
    在这里插入图片描述

步骤

主要步骤分为四步：

  1. 生成桥面
  2. 生成桥墩
  3. 生成拉索的位置列表参数
  4. 生成拉索几何图形

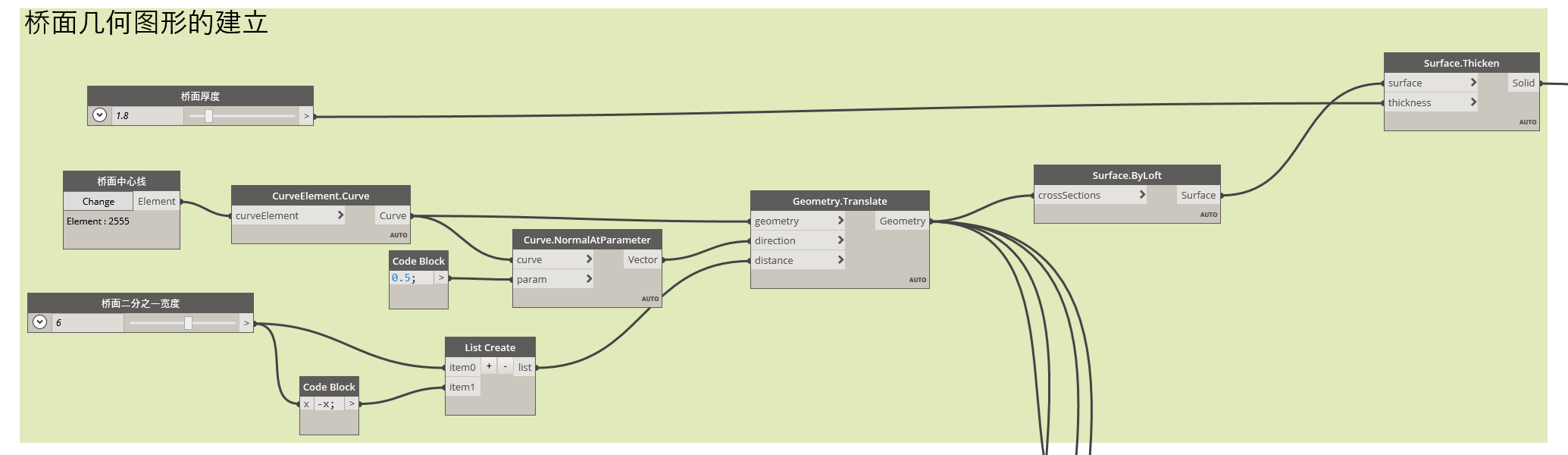

桥面

  • 选择一条模型线
  • 抽取模型线的几何图形
  • 模型线往两个垂直方向做位移
  • 用位移后的两条线拉成一个平面
  • 把这个平面变厚即可生成桥面
    在这里插入图片描述

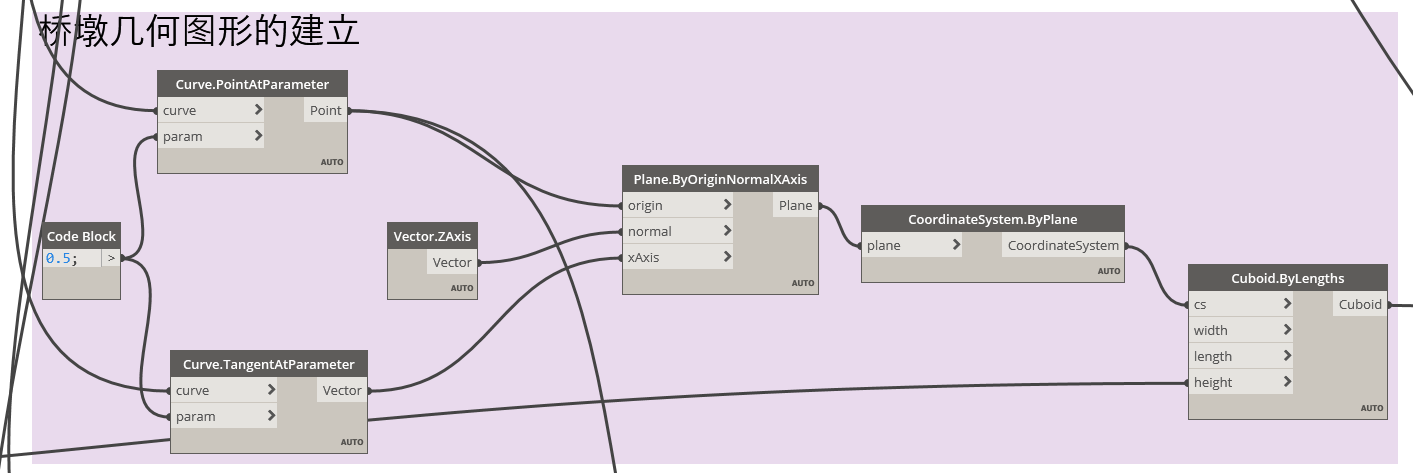

桥墩

  • 控制桥面时生成了两条位移的线，找到这两条线的中点（0.5）以及中点位置的方向
  • 用上面的信息和垂直向上的方向向量做一个平面，用这个平面去生成一个坐标系
  • 根据这个坐标系，以及可以由用户控制的高度来生成桥墩
    在这里插入图片描述

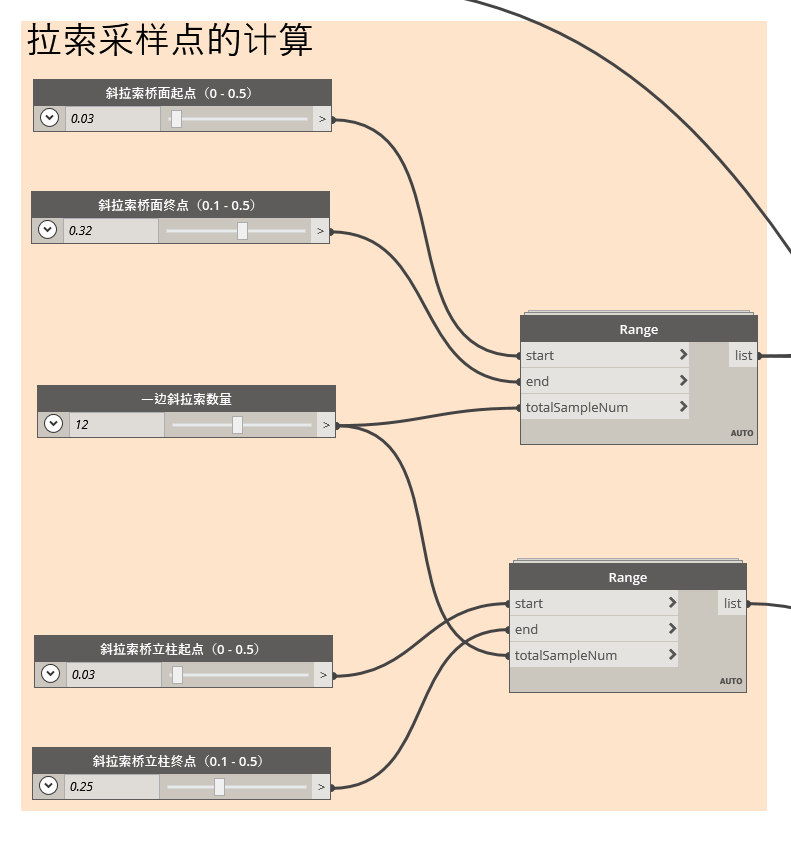

拉索采样点

  • 用户可以控制起点和终点的位置（注意是是一半的采样点，另一半会在后面自动生成）
  • Range 是生成从起点到终点，按照拉索数量做的等分，为此做了一个自定义节点
    在这里插入图片描述

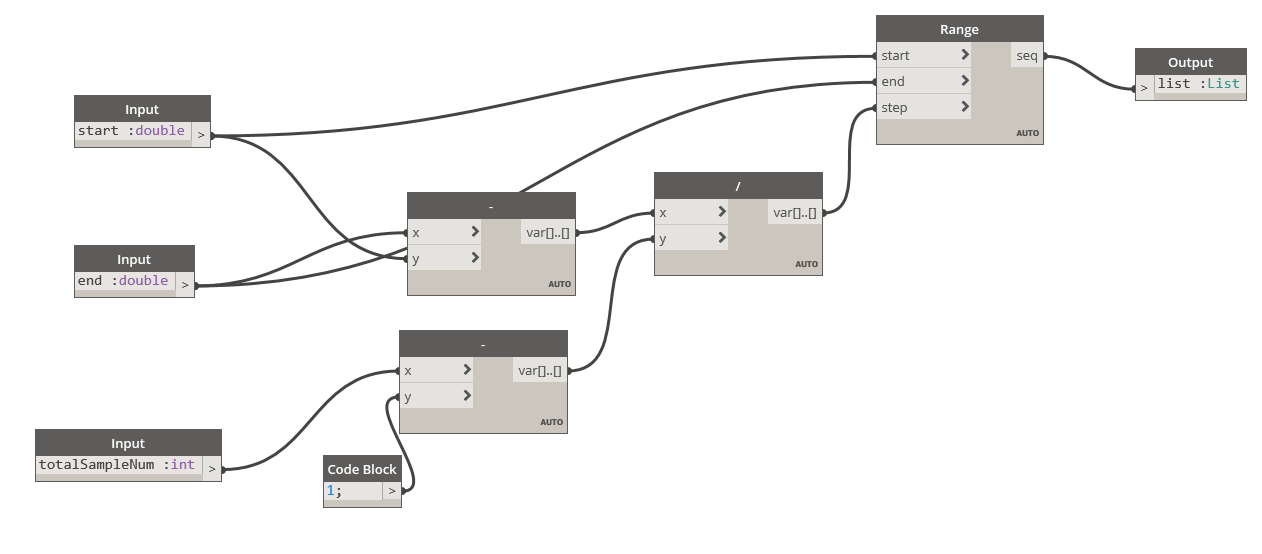

Range自定义节点

在这里插入图片描述

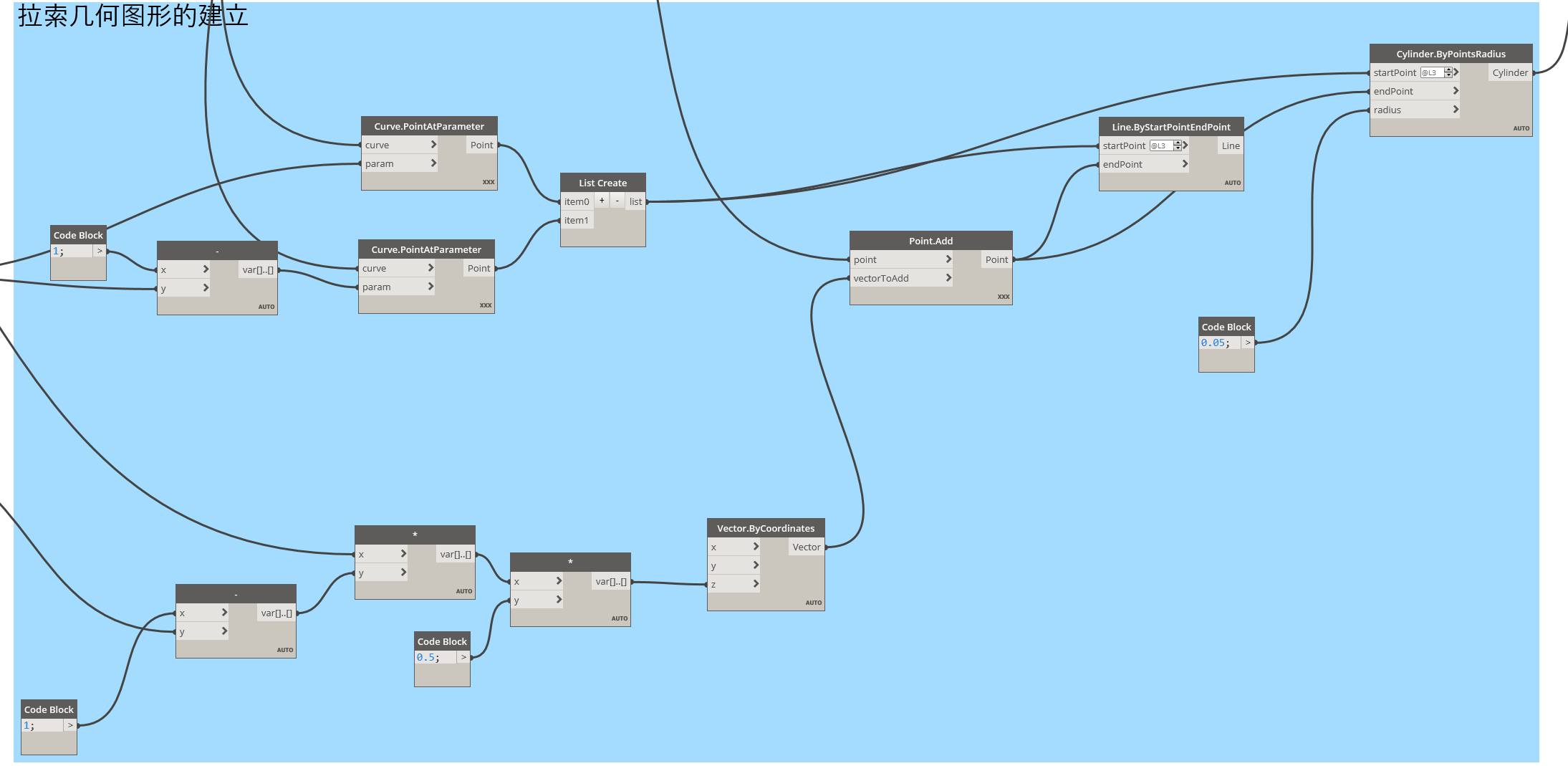

生成拉索几何图形

  • 桥面采样点(0,0.5)对应到(0.5,1)
  • 对控制桥面时生成了两条位移的线进行采样
  • 桥墩的采样点对应到桥墩的上部来进行采样
  • 拉索几何图形的建立，一个桥墩上的采样点对应两个桥面的采样点
    在这里插入图片描述

这篇关于Dynamo For Revit: 简易斜拉索桥的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！


http://www.chinasem.cn/article/406325。
