【雕爷学编程】Arduino动手做(42)---DSM501A韩国进口PM2.5粉尘烟雾传感器模块2

本文主要是介绍【雕爷学编程】Arduino动手做(42)---DSM501A韩国进口PM2.5粉尘烟雾传感器模块2,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

在这里插入图片描述

37款传感器与模块的提法,在网络上广泛流传,其实Arduino能够兼容的传感器模块肯定是不止37种的。鉴于本人手头积累了一些传感器和模块,依照实践(动手试试)出真知的理念,以学习和交流为目的,这里准备逐一做做实验,不管能否成功,都会记录下来—小小的进步或是搞不掂的问题,希望能够抛砖引玉。

【Arduino】168种传感器模块系列实验(资料+代码+图形+仿真)
实验四十二:DSM501A韩国进口PM2.5灰尘粉尘传感器模块三瀛 PM2.5粉尘传感器模块

韩国三瀛(SYHITECH)原装进口,专利产品粉尘传感器DSM501可以感知烟草产生的烟气和花粉,房屋粉尘等,加热自动进气装置,可调电阻设置检测灰尘的大小。采用与粒子计算器相同原理为基础,检测出单位体积粒子的绝对个数。

在这里插入图片描述

在这里插入图片描述

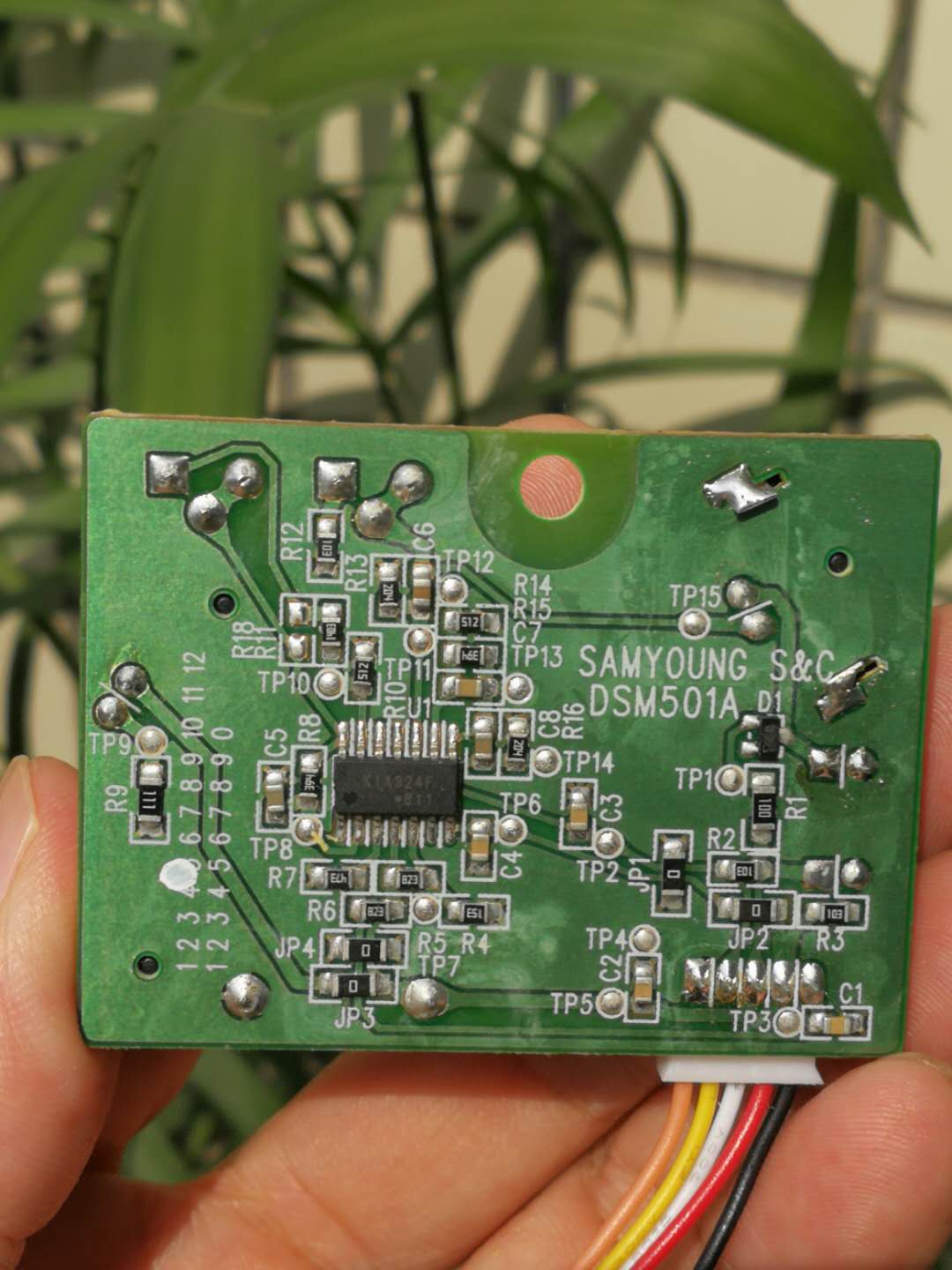

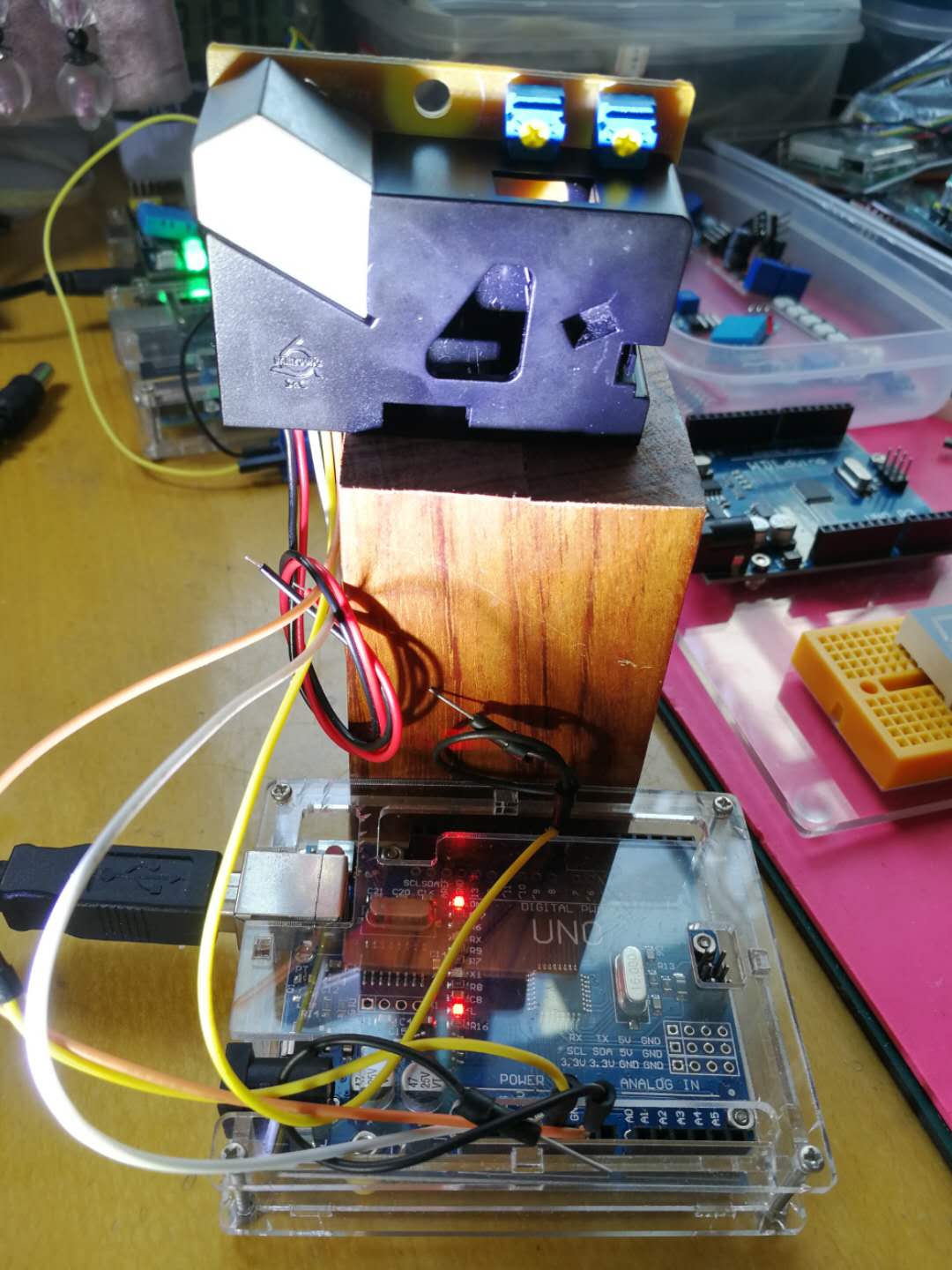

实验接线
DSM501A Arduino
#3 vcc 5v
#4 vout1 pin8
#5 GND GND
实验仅以#4 Vout1 输出为例,输出的数值为PWM脉宽和30秒一周期检测到的粒子数量。

在这里插入图片描述

在这里插入图片描述

【Arduino】168种传感器模块系列实验(42)

实验四十二:DSM501A韩国三瀛PM2.5灰尘粉尘传感器模块

Arduino实验开源代码

/*【Arduino】168种传感器模块系列实验(42)实验四十二:DSM501A韩国三瀛PM2.5灰尘粉尘传感器模块*/int pin = 8;unsigned long duration;unsigned long starttime;unsigned long sampletime_ms = 30000;unsigned long lowpulseoccupancy = 0;float ratio = 0;float concentration = 0;void setup() {Serial.begin(9600);pinMode(8,INPUT);starttime = millis();}void loop() {duration = pulseIn(pin, LOW);lowpulseoccupancy = lowpulseoccupancy+duration;if ((millis()-starttime) > sampletime_ms){ratio = lowpulseoccupancy/(sampletime_ms*10.0);  concentration = 1.1*pow(ratio,3)-3.8*pow(ratio,2)+520*ratio+0.62; //Serial.print(lowpulseoccupancy);// Serial.print(",");Serial.print(ratio);Serial.print(",");Serial.println(concentration);lowpulseoccupancy = 0;starttime = millis();}}

在这里插入图片描述
实验说明

1、加热器:模块内置一个加热器,热引起上升气流使外部空气流进模块内部。上电后会预热60秒左右。

2、检测的粒子类型:此模块被设计成可以检测1μm 以上粒子,如香烟、房屋灰尘、霉菌、花粉、孢子等。

3、安装:

①必须垂直安装;DSM501A要垂直放置

②远离人工气流如风扇,如当用于空气清新机时,风扇的前方和后方都不能安装,可任选外壳一侧安装,但外壳上要保留通风口以保证外部气流可以流进来;

③注意安装时要避免粘性粒子如油类进入模块,当这种粒子粘在光学部件上将会产生故障。

④当模块受潮湿将会影响它的正常功能,因此应避免受潮。

4、透镜:透镜需要视环境状况隔一段时间进行清洁,约6 个月一次。清洁时用棉签一头醮清水轻擦,然后用另一头擦干。不可以用酒精等有机溶剂擦拭透镜。

在这里插入图片描述

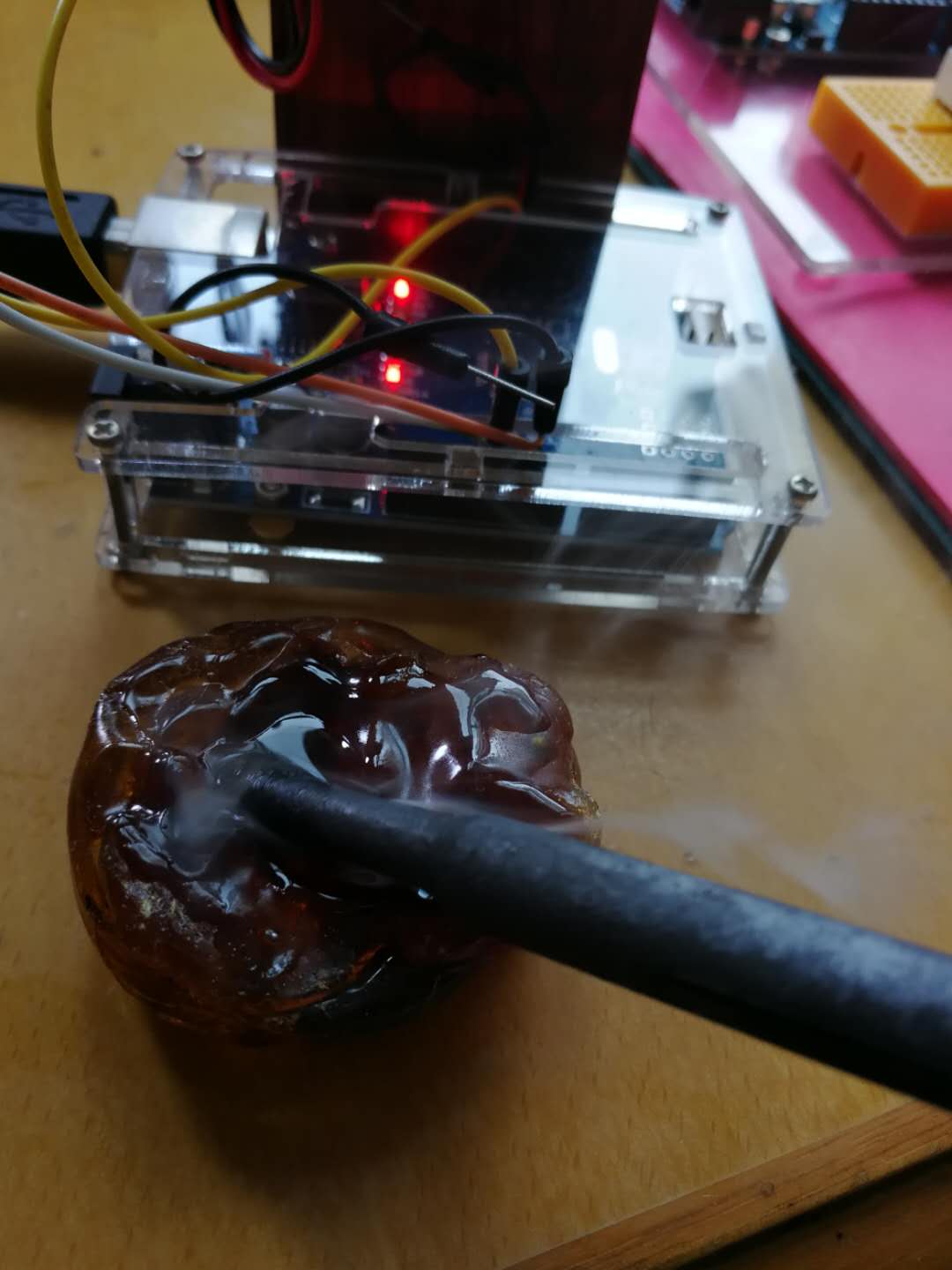

DSM501A模块稳定后,使用电烙铁加热松香而产生的烟雾,进行细微粒检测
在这里插入图片描述

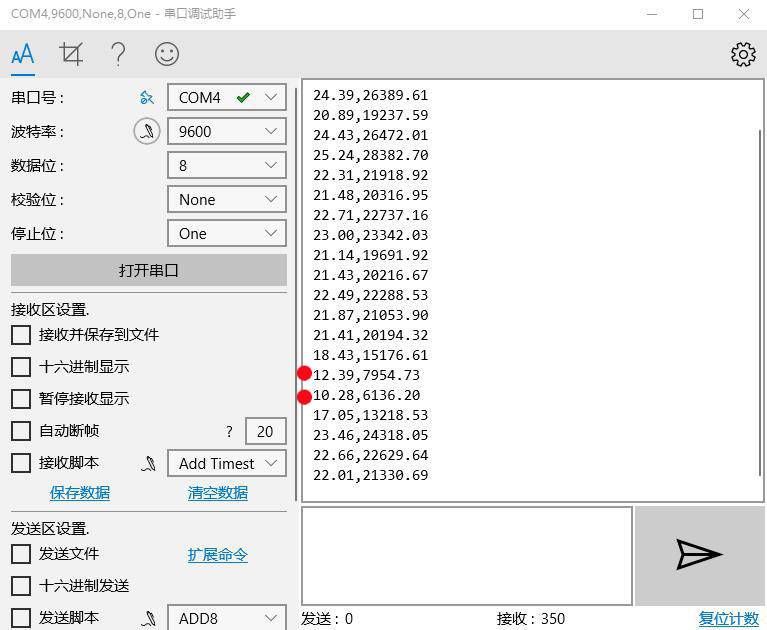

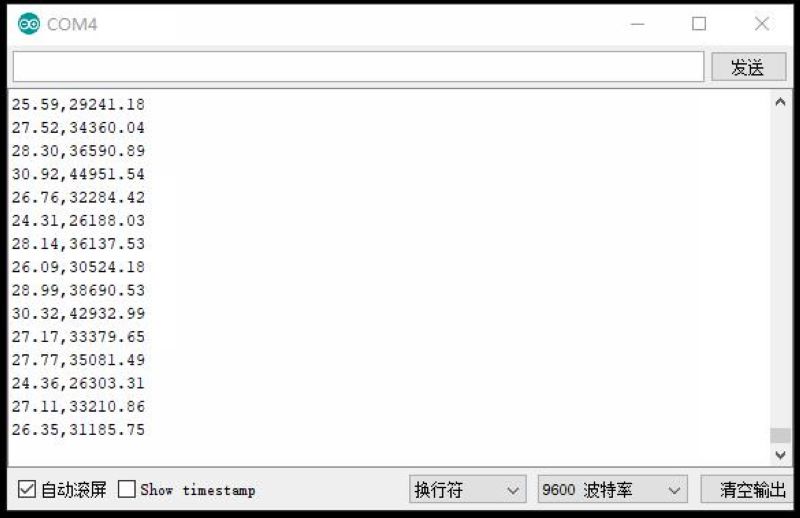

检测到烟雾后,串口数值有大幅度的变动,减少了(红点处)
在这里插入图片描述
据网上资料

说DSM501这个是测的PM2.5粉尘的个数,也叫尘埃粒子计数器 ,测出来的数据不是浓度值。如果要测浓度值的话,要买粉尘浓度检测仪。尘埃粒子计数器 测的单位是 个/升,粉尘浓度是 mg/立方米,完全不同的两个参数,且不可以转换。

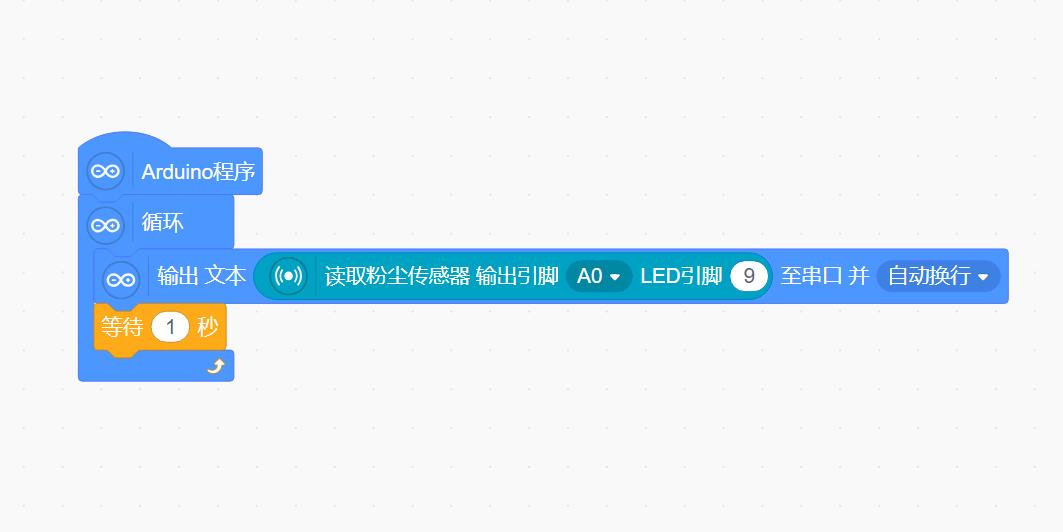

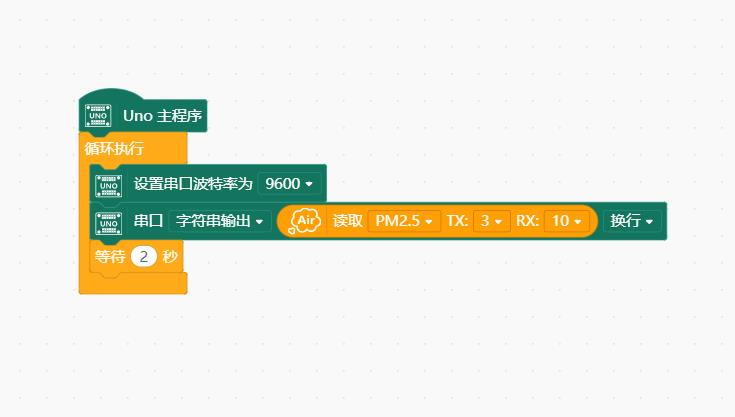

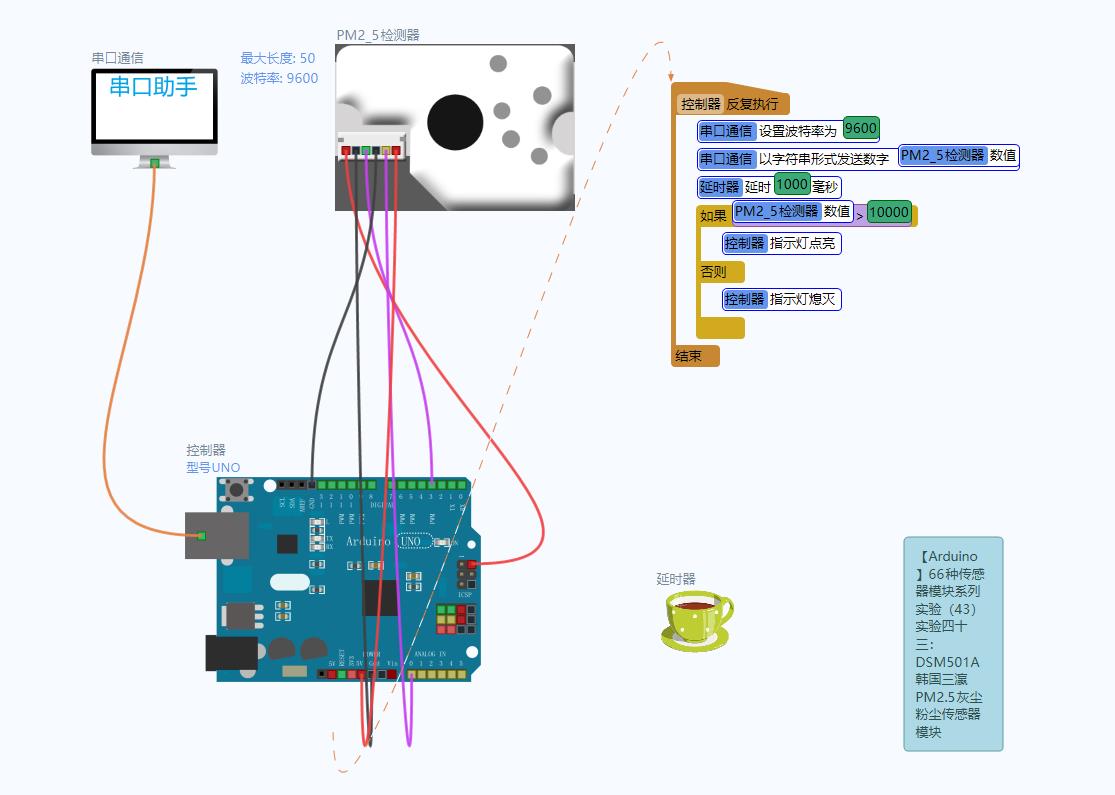

下图为图形模块的编程

在这里插入图片描述
在这里插入图片描述

在这里插入图片描述

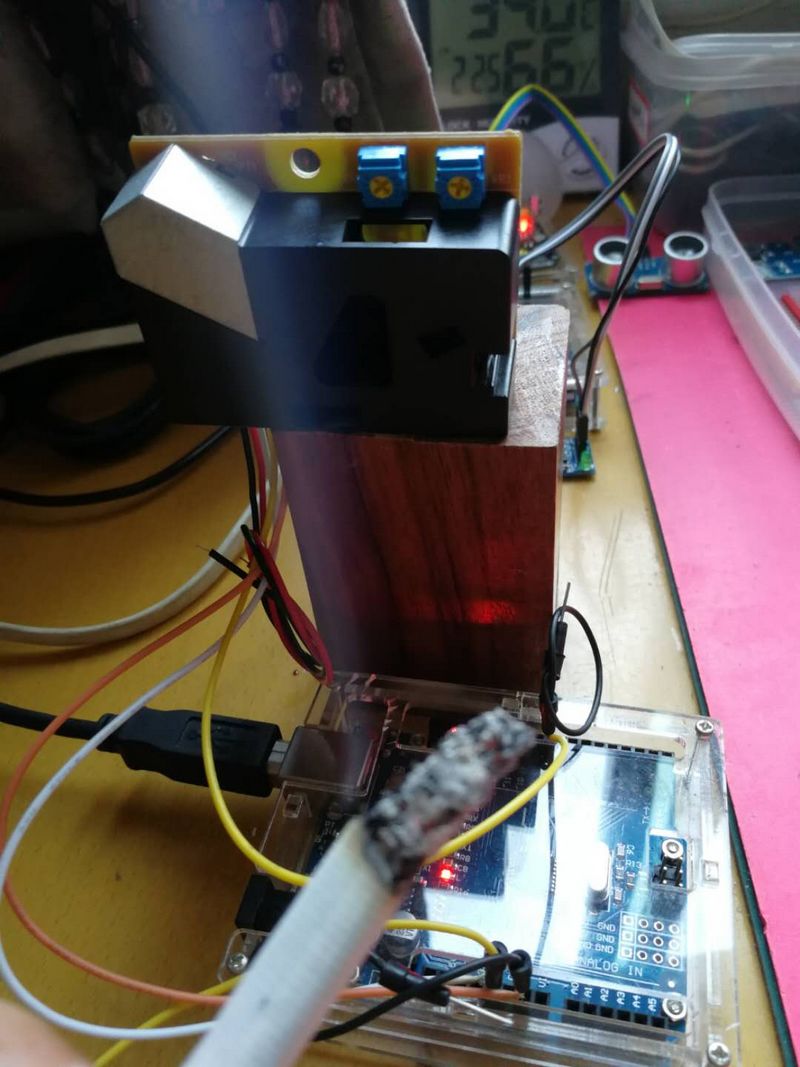

DSM501A对烟雾还是挺敏感的
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

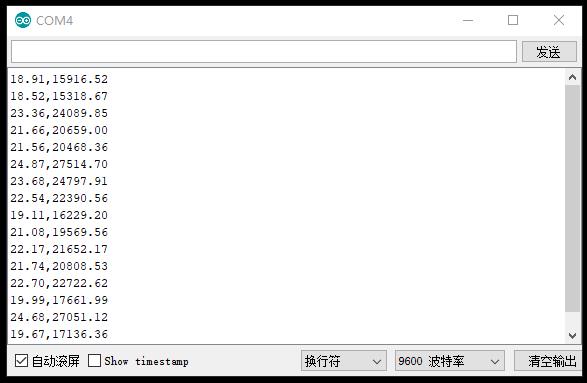

空气质量较好情况下接收的实验数据
在这里插入图片描述

在这里插入图片描述

在这里插入图片描述

在这里插入图片描述
