今天大白来为大家详细介绍我们的大白BC28评估板的快速入门指南。
文末有彩蛋!!!
大白BC28评估板功能示意图
上图为大白的BC28评估板功能示意图,查看详细原理图点击打开链接。
1、USB接口加入了ESD保护,防止静电等脉冲电压打坏评估版,内部有USB转串口芯片;
2、内部稳压器采用低功耗、低噪声低压CMSO线性稳压器SGM2019,它还提供超低压差在便携式电子设备延长电池寿命。
3、USB转双串口芯片,USB口既可以发送AT指令,又可以查看debug串口信息,主串口和debug串口留出串口信息指示灯。
4、复位按键用来一键复位BC28模块。
5、SIM卡接口加入ESD保护,防止插卡过程中静电打坏设备。
6、开发板留出了BC28的所有GPIO接口、2个调试串口、I2C接口、SPI接口、BC28复位接口、3.3V和5V电压输出接口、GND接口。

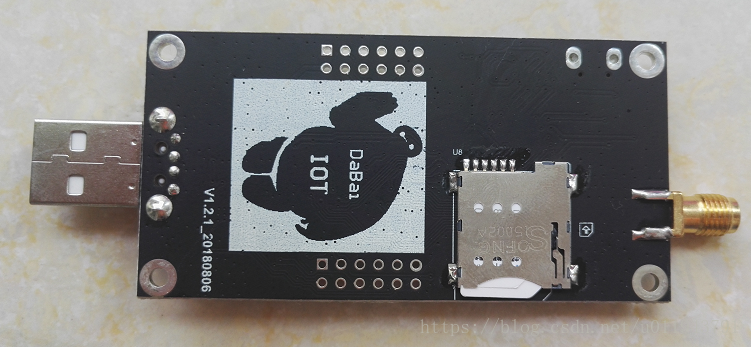

7、背面有单独的SIM卡槽,方便插入SIM卡。
下面分步骤详细介绍怎么使用我们的评估板进行自己的学习开发。
第一步:插入NB卡,上电
模块接上天线,插入NB卡(电话卡和普通的物联网卡不能用,必须是NB的物联网卡),如下图。
USB口插到电脑USB口,模块即可上电,刚插上电脑时,评估版上电后BC28会启动BOOT程序,主动发送上电安全校验的数据,可以看到大白的串口发送指示灯会闪烁几秒钟。
第二步:查看COM口

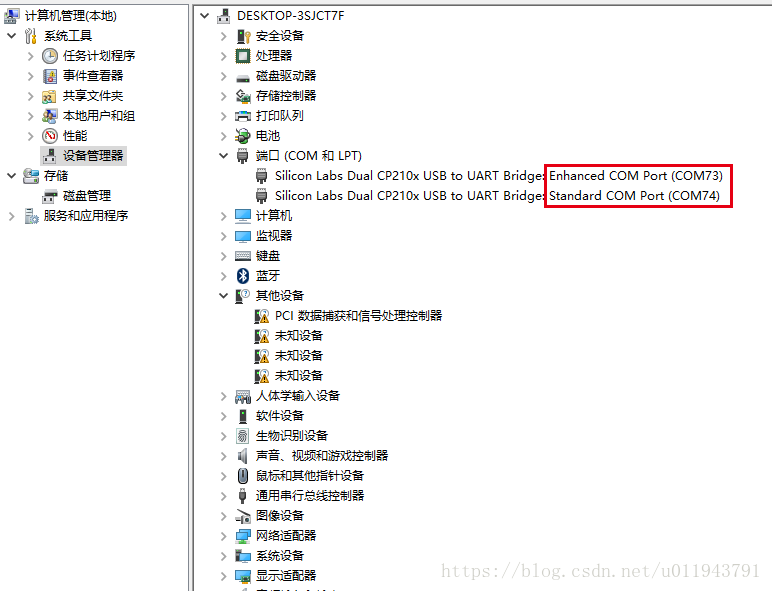

把BC26开发板插入电脑的USB接口,在电脑设备管理器中查看COM口,如下图,Standard COM Port(COM74)是BC26的主串口,Enhanced COM Port(COM73)是BC26的debug串口。打开串口调试助手,选择Standard COM Port(COM74)作为AT指令输入的COM口。
第三步:设置串口助手

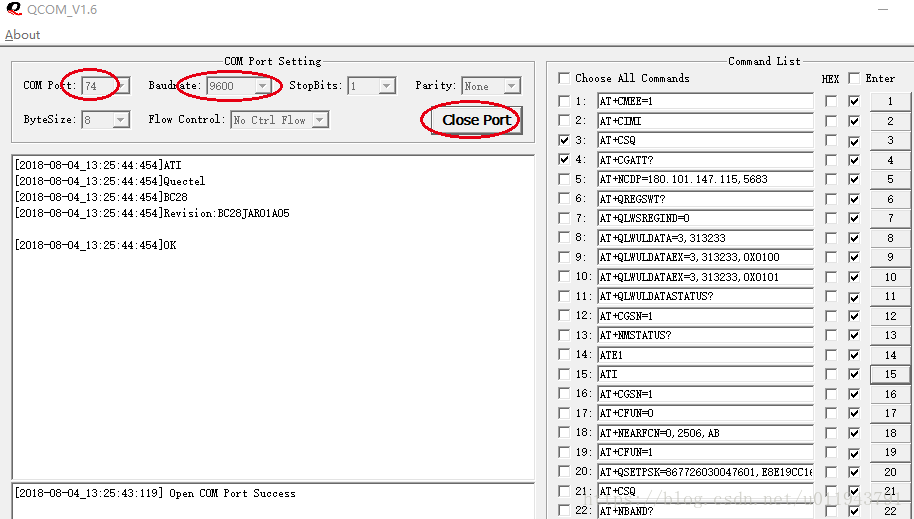

打开串口工具QCOM,软件下载点击打开链接。选择相应的COM口,我的是COM74,BC28模块出厂主串口波特率默认都是9600bps,所以这里波特率选9600,其他选项如下图默认。
单击Open Port,开始输入AT指令。

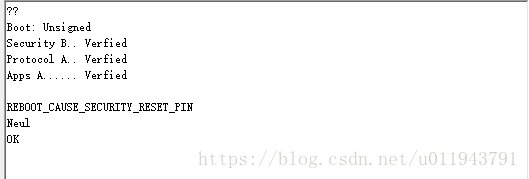

在输入AT指令前,可以按一下复位按钮,随后串口助手接收区域会出现如下数据(同时串口发送指示灯会闪烁提示),表示BC28复位成功。
测试模块是否正常工作:

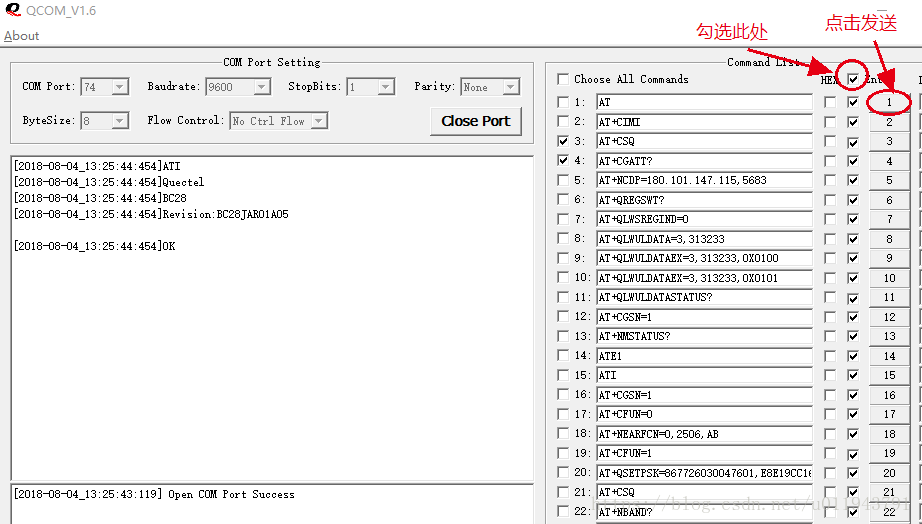

注意:所有AT指令后都是需要回车的,这样BC28才能识别出指令,所以如下图在Enter左边勾选回车选项,所有命令中不得有中文、中文字符和空格。
如下图输入指令:AT,点击发送后(串口接收指示灯会闪烁),返回OK(串口发送指示灯会闪烁),说明评估板正常工作。
本文中所有命令绿色表示发送的指令,蓝色表示评估板收到指令后回复的数据。所有AT指令的详细说明可以参考Quectel_BC35-G&BC28_AT_Commands_Manual_V1.1这个文档点击打开链接,进行详细的了解,遇到指令相关问题请先参考这个官方权威的文档,这个官方英文文档还是很容易理解的而且说明的挺详细的。
常用AT指令:

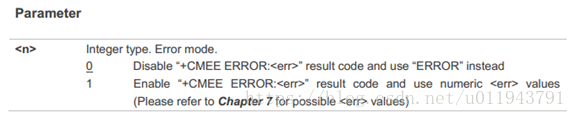

1、开启UE Error的报告

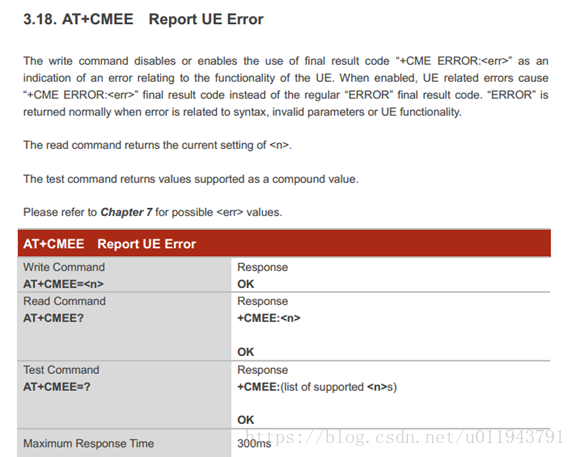

AT+CMEE=1 // Report UE Error
OK
这个命令是开启UE Error的报告,开启后,后面发送指令如果出错,BC28串口会主动返回错误代号。
具体错误代号需要参考AT指令文档第七节ErrorValues,如下图所示:
2、设置命令回显

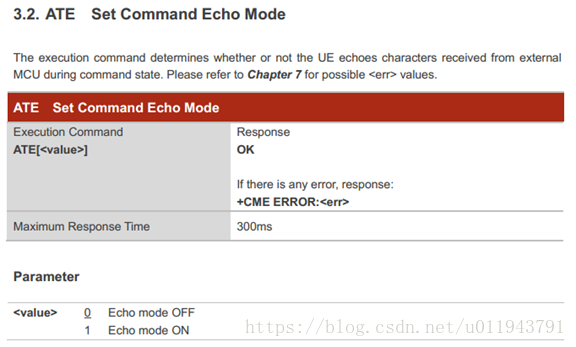

ATE1 //Set Command Echo Mode 设置命令回显,就是你发送的指令内容会在串口助手中显示出来
OK
3、查看软件版本号
ATI //查看软件版本号
Quectel
BC28
Revision:BC28JAR01A03
4、查看IMEI号(International Mobile station Equipment Identity )产品序列号
AT+CGSN=1
+CGSN:867726030047601 OK
第四步:注网
开机成功后输入以下流程,由于模块默认是自动注网模式,开机模块就会自动进行注网,以下流程只是查询模块状态。
1、查看模块是否正常工作:
AT
OK //返回OK,说明模块正常。
2、检查SIM卡是否读卡成功:
AT+CIMI //检查SIM卡是否读卡成功。
460001357924680
OK //返回OK说明SIM卡读取成功,如果出现ERROR请检查SIM是否插好
3、查看信号强度:
如下图是AT+CSQ指令的详细介绍。
AT+CSQ //查看信号强度
+CSQ:99,99 //第一个数为99说明还没有信号,模块在搜信号,第二个数一直是99。
OK
如果没有信号,稍等一会,大概30s也可能更久(就像手机开机时候信号不稳定一样),重新发送命令:
AT+CSQ //刚上电入网的时候一般获取信号会比较慢,可以不断的发送这个命令,获取当前的信号状态
+CSQ:27,99 //我的信号强度返回27,强度还可以哦。
如果过了一段时间后,第一个数据返回的还是99,请先进行步骤4的操作,切换到其他频段试试。
4、切换频段:
4.1查看BC28支持的频段:
AT+NBAND=?
+NBAND:(1,3,5,8,20,28)
OK
4.2切换频段:
AT+NBAND=5 //BAND5为电信频段,BAND8为移动联通频段。我的是电信卡。
OK
4.3查看当前所在的频段:
AT+NBAND? //查看当前所在的频段。
+NBAND:5
OK
4.4再次查看信号强度:
AT+CSQ
+CSQ:26,99 //CSQ返回26,信号正常。
OK
5、查看入网状态:
AT+CGATT?
+CGATT:1 //返回0为入网失败,返回1为入网成功。
OK
AT+CGATT?返回1就表示入网成功,可以进行下面的业务。
如果入网不成功即AT+CGATT?返回+CGATT:0,则需检查是否有信号。
如果入网成功,但是AT+CESQ指令返回的第一个数依然是99的话,可以先执行指令AT+CFUN=0,再执行指令AT+CFUN=1,然后进行AT+CESQ,应该就可以查询到有效的信号强度了。
第五步:发送和接收TCP数据

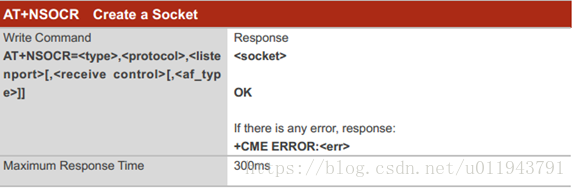

1、 Create a socket:

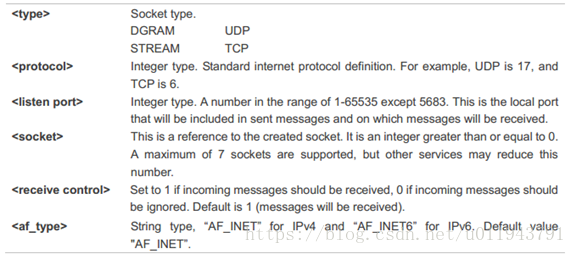

AT+NSOCR=STREAM,6,56000,1 //Create a socket,56000是设备端口,设置范围1-66535
1
OK

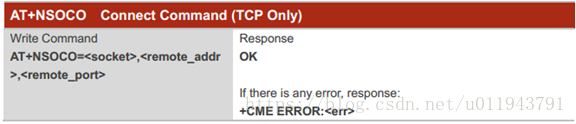

2、Connect to server
AT+NSOCO=1,123.206.108.227,9099 //Connect to server,这个是大白自己搭建的服务器地址,用于测试网络通信
OK
3、Send the messages
数据用HEX形式表示:

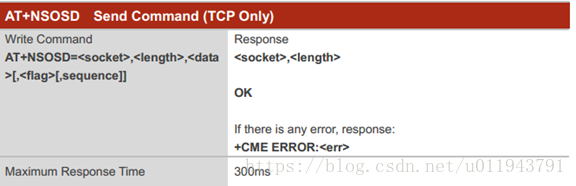

AT+NSOSD=1,3,010203 //Send the messages: 0x01 0x02 0x03
1,3
OK
+NSONMI:1,3
PS:如果想发送字符串,比如:“abc”,先将字符串转换成十六进制:0x61 0x62 0x63,再发送。
AT+NSOSD=1,3,616263 //Send the messages:0x61 0x62 0x63
1,3
OK
+NSONMI:1,3

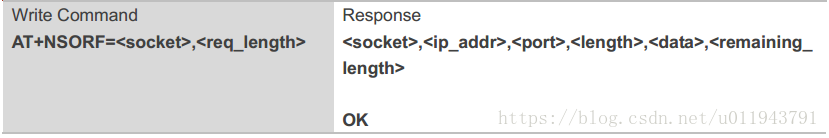

4、Read the messages
AT+NSORF=1,3 //Read the messages,读取到的值是之前发送的数据0x01 0x02 0x03
1,220.180.239.212,8009,3,010203,0
OK
5、Close the socket
AT+NSOCL=1 //Closethe socket
OK
第六步:接入电信的IOT流程(COAP)
按照前几个步骤,确定好是否注网成功,信号强度是多少。如果注网成功,进行以前操作:
小贴士:连接华为的IOT平台之前,需要将模块的IMEI号注册绑定到华为的IOT平台,平台才会接收模块发过来的数据。查看IMEI号指令:AT+CGSN=1
查看注册到服务器信息的状态指令:AT+NMSTATUS?
1、设置IOT平台IP和端口号
AT+NCDP=180.101.147.115,5683 //设置IOT平台IP和端口号
OK
2、查询模块注册模式

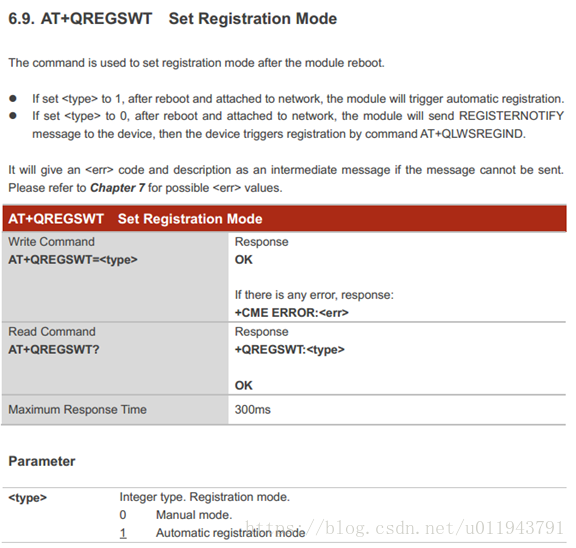

AT+QREGSWT? //查询模块注册模式
+QREGSWT:1
OK
3、模块启动寄存器注册到IOT平台

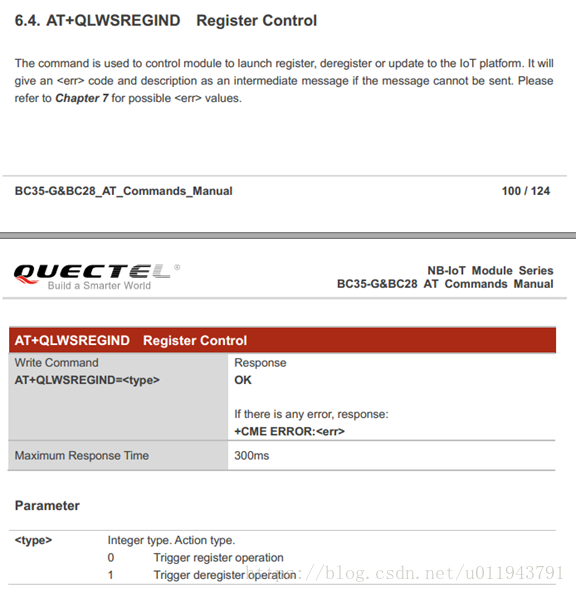

AT+QLWSREGIND=0 //模块启动寄存器注册到IOT平台
OK

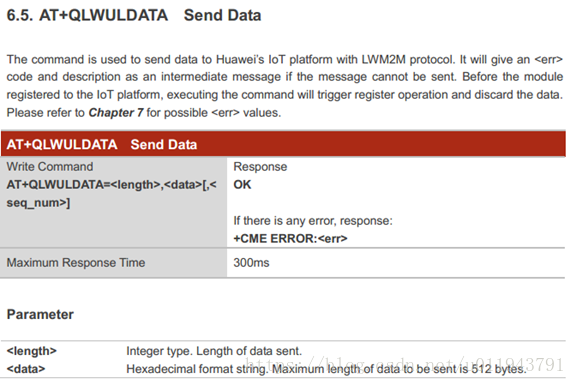

4、模块发送NON数据到IOT平台
AT+QLWULDATA=3,313233 //模块发送NON数据到IOT平台
OK
5、模块发送CON数据到IOT平台
AT+QLWULDATAEX=3,313233,0X0100 //模块发送CON数据到IOT平台
OK
+QLWULDATASTATUS:4
6、查询发送CON数据到IOT平台的状态
AT+QLWULDATASTATUS? //查询发送CON数据到IOT平台的状态
+QLWULDATASTATUS:4
OK
/*******************************
需要大白bc28评估板的点击这里
******************************/
加我们扣扣群 345323276 进行技术交流(加群备注:大白nbiot)或者在文章下方留言讨论,大白会及时回复。
