RouterOS V6.41 IGMP Snooping测试

本文主要是介绍RouterOS V6.41 IGMP Snooping测试，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

6.41调整了bridge菜单和功能，并新增了IGMP Snooping，对此我做了基于hAP ac的IGMP测试，IGMP Snooping仅只有少数几款CRS产品支持hw-offloading，大部RB设备都不支持hw-offloading的交换IC处理，全部需要交给CPU来处理，包括hAP ac。

这里测试的组播信号通过VLAN传递，上级设备是华为s5700，通过千兆以太网接口与hAP ac连接，组播信号配置在vlan 3000

hAP ac配置如下

/interface bridge
add name=bridge1 vlan-filtering=yes

/interface bridge port
add bridge=bridge1 disabled=no interface=ether2 pvid=3000
add bridge=bridge1 disabled=no interface=ether3 pvid=3000

add bridge=bridge1 disabled=no interface=ether1 pvid=3000

/interface bridge vlan
add bridge=bridge1 tagged=bridge1 untagged=ether1,ether2,ether3 vlan-ids=3000

配置完成后，进行实际的流量测试，这里特别说明下，由于组播信号配置问题，在一个组播IP配置了多个不同端口的频道，导致获取一个组播视频流时，会接收到其他频道的信号，因此流量达到237Mbps。

Ether2为接收s5700的组播信号，ether1为windows测试组播视频电脑，而ether3是为配合测试组播信号广播添加的

测试环境1：关闭IGMP Snooping

/interface bridge

Set bridge1 igmp-snooping=no

下面是测试截图

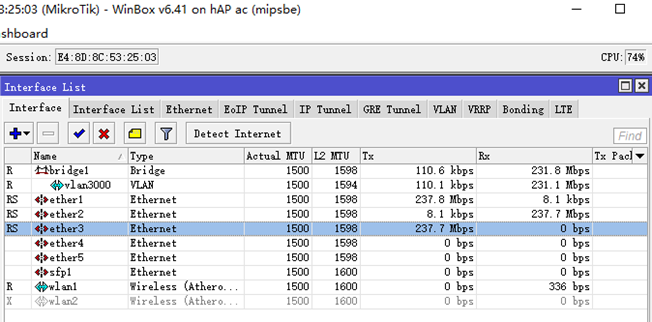

这个测试可以看到没有开启IGMP Snooping下，ether1接到windows电脑播放组播视频，ether3同样会发送组播信号，说明没有实现IGMP Snooping功能，同时CPU达到74%。

测试环境2：打开IGMP Snooping

/interface bridge
Set bridge1 igmp-snooping=yes

下面是测试截图

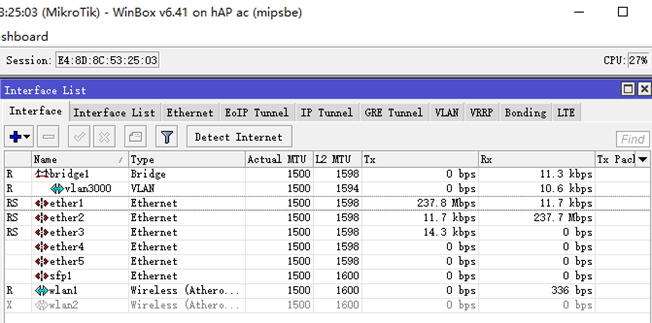

这个测试开启IGMP Snooping后，组播数据只发到了ether1接到windows电脑播放组播视频，而ether3没有出现组播数据。说明IGMP Snooping功能实现，同时CPU降低到27%。

WLAN无线组播问题

基于RouterOS系统在做无线网桥传输时，会涉及到组播问题，普通配置是无法正常传输到另外一端的，需要在ap-bridge端单独开启multicast-helper=full（v5.15后支持），station端的设备需要配置为station-bridge模式

multicast-helper=full打开后，组播能正常传输，但要注意组播是多播方式，因此在传输组播信号时，会向局域网内所有端口进行广播数据，因此支持组播协议，很多设备需要支持IGMP Snooping，RouterOS也不例外，而桥接支持IGMP Snooping只有在RouterOS v6.41版本支持，因此需要升级到该版本，并打开bridge的IGMP Snooping功能，以此避免广播发生，节约系统资源开销。

下面测试是在一台hAP ac和hAP lite之间做的测试，只是为了验证IGMP Snooping在无线桥接开启和关闭的情况对比

hAP ac 配置wlan1无线网卡：
/interface wireless
set wlan1 band=2ghz-g/n channel-width=20/40mhz-eC frequency=auto mode=ap-bridge multicast-helper=full \

ssid=MikroTik wds-default-bridge=bridge2 wds-mode=dynamic-mesh wireless-protocol=nv2

hAP lite 配置wlan1无线网卡：
/interface wireless
set wlan1 band=2ghz-g/n channel-width=20/40mhz-eC frequency=auto mode=station-bridge \
ssid=MikroTik wds-default-bridge=bridge2 wds-mode=dynamic-mesh wireless-protocol=nv2

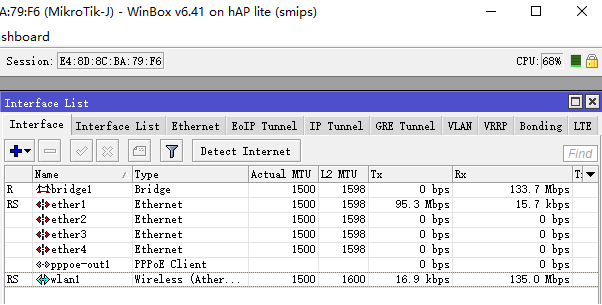

下面是hAP lite的bridge1未启用IGMP Snooping，CPU为68%
