1. 官方资源

软件下载链接

2. 软件安装及示例工程运行

请参照下列文档进行:
NXP_AUTOSAR_MCAL开发环境搭建引导_S32K14x系列
___基于MCAL V 4.3

3. 工具概览

到这里，我默认你已经完成了开发环境的安装，并可以正常运行。如果还未完成，请返回第二章节里面提到的文档，跟着一步步完成。

3.1 主界面

3.2 常用技巧

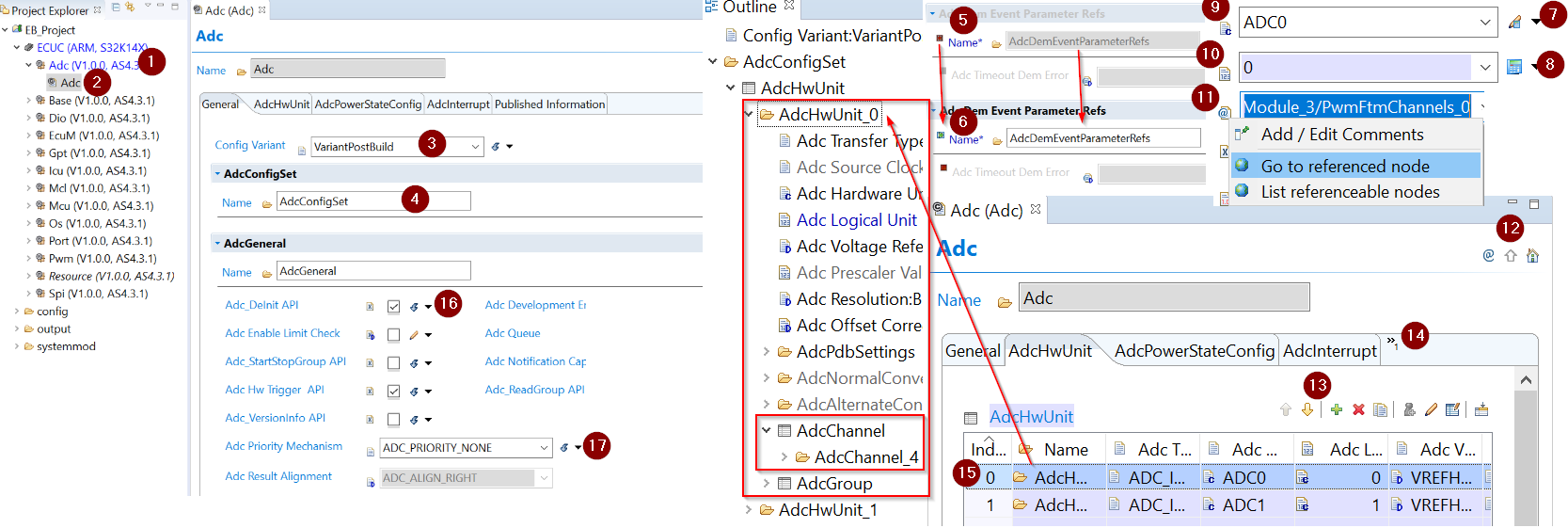

这里将常用技巧都总结到一张图里面，如下图。

新建工程并添加好模块后（方法见后文），在工程管理窗口选择需要配置的模块展开（上图1处），展开后双击下面的实例打开（上图2处），在主工作区进行配置。

图中3处是配置类型选项，每个模块都有该选项，但不同模块的选项不同，最多三个，分别是：VariantPostBuild, VariantPreCompile, VariantLinkTime（3个选项的解释会在其他文章详细介绍）。

图中4处是容器名，很多地方都有容器名设置，该名字只要满足变量名规则即可，可按照自己意愿任意设置，通常保持默认即可。容器一词比较形象，因为容器可以用来装东西，而这里一般下面包含各种配置选项，容器名前面也是文件夹图标表示，容器名对应在代码实现通常是一个结构体或类或类似数据结构。

如果发现图中5处这种选框是灰色的（不能设置），但是前面有一个小的红色方框，这种是可选项，如需配置该选项，可点击前面小的红色方框，然后就可以配置该选项了，如图6。

各选框前后有各种图标，比如图中7，8，9，10，11处，这里只列举比较特殊的图标，还有其他各种图标，自己多细心，掌握方法，举一反三，将鼠标移到图标上面会有提示信息。这里再提示一下，任何选项用鼠标选中后，在属性描述窗口里面都有关于该配置项的详细描述。

图7处一支笔和一个计算器重叠的图标代表当前处于手动输入模式，但是该选项支持自动计算.

点击一次图7的图标后就变成图8所示的只有一个计算器图标，表示当前处于自动计算模式，只需再点一下计算器图标，软件会自动计算该选项的值并更新到前面的输入框内。

图9所示的文本图标，点击可以添加备注。

图10的图标，一个文本里面有数字123，点击可以设置数据格式。

图11的图标，一个文本加上@符号，该图标表示本选项是一个链接，需要先在其他地方配置好参考点，然后这里来引用，在其他地方配置好后这里下拉框会自动识别。点击该图标，然后选择Go to referenced node就会跳转到定义参考点的地方（需要先配置好参考点）。

图中12处有3个图标，第一个图标@符号，该功能目前版本有bug，无法设置路径，其功能和图11处解释类似。第二个图标向上的箭头，代表向上走一层，通常在容器嵌套时使用。第三个图标，一个房子，点击该图标直接回到模块主配置界面，通常也在容器嵌套设置时使用。

图中13处两个箭头用于移动容器元素，移动时需先选中元素。加号用于添加一个容器/元素。红色叉删除。红叉后面的两个文本重叠图标表示复制某个元素。后面那个小人图标非常有用，但是大部分时候这个是灰色的。有些容器对元素个数有要求，如果实际配置的元素不满足要求，这时这个小人图标会变亮，这时只需点击小人图标，会一次性自动给你建好（可能是多个），当然也可以手动一个一个点击绿色加号添加。其余图标使用较少，功能也比较简单，这里不描述了，请自行研究。

图中14处有个小的向右的箭头和数字，表示有隐藏的标签页没显示完，配置时需小心。

图中15处为AdcHwUnit容器里面添加的一个元素，但是它本身也是一个容器，可以发现15后面也是一个文件夹图标，双击该元素会进入新的窗口/配置界面进行配置。如果类似这种容器嵌套层太多，可使用上文提到的图标进行返回。嵌套如果太多会非常复杂，很容易遗漏，所以配置时需要特别注意。针对嵌套太深的问题，在左侧的模块概览窗口里面也许会帮助你很多，除了之前提到的两个返回图标，也可以在概览窗口里面直接点击想进入的配置项即可。如图中红色矩形框所示。

最后就是图中16及17处的常规配置，复选框，下拉框等。不再详述，根据需要勾选即可。

4. 建立自己的工程

4.1 新建工程

打开EB tresos Studio工具按照下列图示进行。



工具会默认帮你创建Resource模块，如上图红色框1处。（红色框4处默认没有，为手动添加，见后文）

添加模块： 在左侧目录树列表里面，鼠标双击即可添加对应模块。

比如工具默认给我创建了Resource模块（版本 4.0.3），但是我不想使用该版本，在左侧红框3处双击，工具将版本4.2.2的Resource模块添加进去（红框4处）。

注意： 如果你安装了多个版本，在左侧模块目录树列表你会发现同一模块有多个版本的，添加的时候一定注意添加相同版本的模块，不同版本模块会有不兼容问题，除非你非常清楚你添加的不同版本模块可以兼容使用。

删除模块： 选中需要删除的模块，点击红框5处删除。

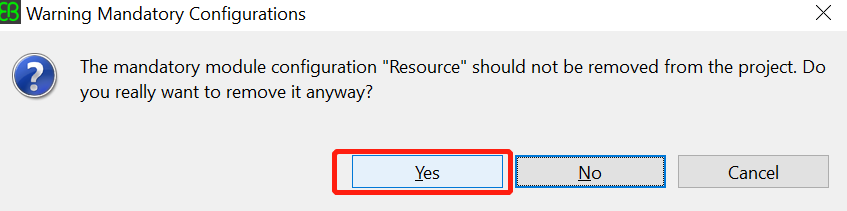

比如前面我们又手动添加了一个新版的Resource（版本4.2.2）模块，此时同一个模块就有两个不同版本的实例（这里呈现的一个模块我们认为一个实例，在一个工程中，个别模块是可以建多个实例的，具体情况请仔细阅读上图右侧区域的模块描述）。我们删除旧版本，选中红框1处，点击红框5处删除该模块，弹窗来的对话框点击Yes（如下图所示）。

重命名： 如果相同模块多个实例或者相同名字模块，工具会自动在模块名后面添加下划线+数字（如上上图红框4所示）， 你可以根据项目需要重命名这些模块，只需选中Name框进行编辑即可，如下图所示。

4.2 添加模块

前文已讲如何在创建过程中添加模块，但我们不建议在那个阶段添加除Resource以外的其他模块（容易发生错误），而是等工程创建完成后，在项目管理窗口，右键菜单，模块配置，进行模块添加，见下图。点击后界面和前面添加模块界面完全一样，方法也一样。

4.3 代码生成

配置完工程后（每个模块具体配置见其他相关文档），工程右键，生成代码，如下图。

如果只修改了一个模块，可选中该模块，右键生成代码，这样只生成本模块的代码，可以节约一些时间。

5. 错误处理

5.1 错误分类

让程序员脑大的除了莫名其妙的BUG外，各种错误（配置错误/编译错误等）也会让程序员变成程序猿。

EB Tresos工具里面的属性窗口不单显示各配置项的信息，同时也可以显示错误信息的描述。同样只需要在信息台窗口里面选中某个错误，然后在属性窗口里面的Description和Problems标签页中会显示详细描述，通常情况下错误描述信息比较长，可能显示不完整，可将鼠标移到相应错误信息上面停留1秒左右会弹出提示信息框（该方法可直接在信息台里面使用，不必非要到属性窗口）。

在第三章节中已经描述了主界面的大概情况，如果你够细心的话，你会发现在信息台窗口里面有两个关于错误的窗口，一个是Error Log，一个是Problems View。这两个窗口里面显示的信息都是一些错误/警告信息。但是显示的内容却是不一样的，必须将两个窗口里面的错误信息全部处理完才能生成代码。

总结下来，Problem View窗口里显示的错误信息通常是配置错误，比如某些选择勾选冲突，或者某个容器里面需要添加元素等。这些错误可以被工具识别，同时相应的错误提示信息比较详细，明确。双击错误可直接跳转到对应的地方。

Error Log窗口里显示的错误信息通常提示不够明确且无法通过双击自动跳转，大部分时候会提示在某个.c/.h文件里面。这种错误处理起来比上面说的错误要费解很多，但也不是没办法。首先找到错误提示信息里面的那个文件（.c/.h文件，通常位于安装目录下，每个模块以generate_xx开头的文件夹里面，这些文件格式虽然是.c/.h，但内容并不是标准的c/c++语言，而是一种模板语言）。找到对应文件后，在里面搜索错误信息提示的一些关键字，通常是因为一些配置问题导致条件无法满足。有了这些信息后，大部分错误都可以解决了。

当然不排除有些错误信息通过上述方法仍然无法解决的，这种问题只能根据实际情况加经验来判断处理。比如操作顺序，软件本身bug等导致各种错误。后面章节也列出了一些平时碰到难解的问题。如果你碰到类似问题，也欢迎反馈。

5.2 常见错误处理

请参见：EB_Tresos常见错误处理.pdf文档，该文档会持续更新。
