本文主要是介绍以太网io模块4-20mA转网口转TCP/IP台达PLC扩展modbus模块,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

模拟量量是指变量在一定范围连续变化的量;也就是在一定范围(定义域)内可以取任意值(在值域内)。数字量是分立量,而不是连续变化量,只能取几个分立值,如二进制数字变量只能取两个值。

一般模拟量是指现场的水井水位、水塔水位、泵出口压力和出口流量等模拟量,需要通过多路复用芯片完成多路数据的采集和模数转换器完成模拟量和数字量的转换,再将采集的数据给CPU处理。



数模转换器是将数字信号转换为模拟信号的系统,一般用低通滤波即可以实现。数字信号先进行解码,即把数字码转换成与之对应的电平,形成阶梯状信号,然后进行低通滤波。

根据信号与系统的理论,数字阶梯状信号可以看作理想冲激采样信号和矩形脉冲信号的卷积,那么由卷积定理,数字信号的频谱就是冲激采样信号的频谱与矩形脉冲频谱(即Sa函数)的乘积。这样,用Sa函数的倒数作为频谱特性补偿,由数字信号便可恢复为采样信号。由采样定理,采样信号的频谱经理想低通滤波便得到原来模拟信号的频谱。

一般实现时,不是直接依据这些原理,因为尖锐的采样信号很难获得,因此,这两次滤波(Sa函数和理想低通)可以合并(级联),并且由于这各系统的滤波特性是物理不可实现的,所以在真实的系统中只能近似完成。



2. 模数转换器是将模拟信号转换成数字信号的系统,是一个滤波、采样保持和编码的过程。 模拟信号经带限滤波,采样保持电路,变为阶梯形状信号,然后通过编码器, 使得阶梯状信号中的各个电平变为二进制码。

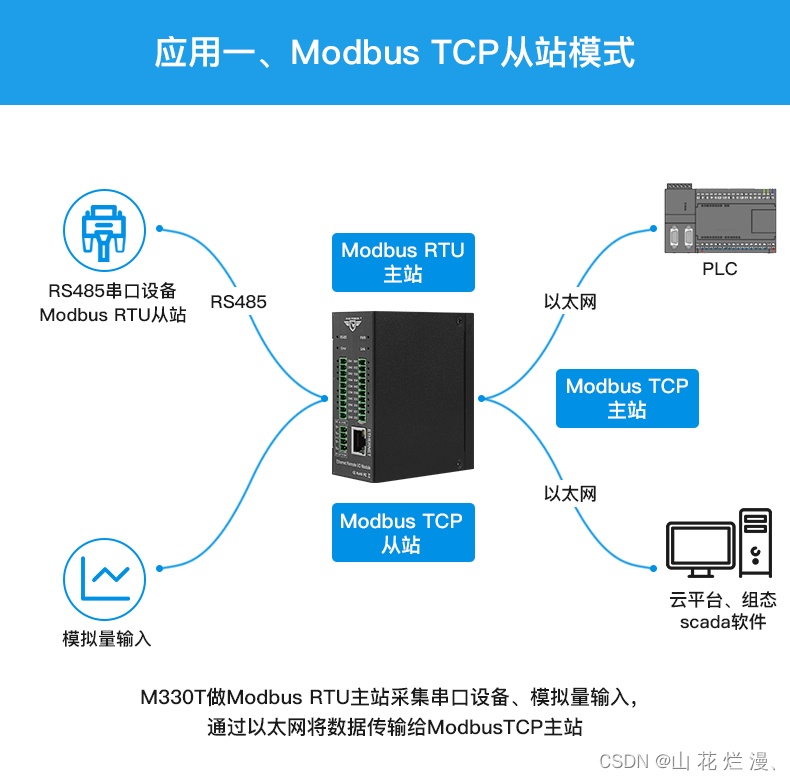

工业远程以太网 I/O 数据采集模块内嵌 32 位高性能微处理器 MCU,集成 1 个工业级 10/100M 自

适应以太网接口支持标准的 Modbus 协议,可轻松地实现与第三方 SCADA 软件、PLC、HMI 设备整合应用。

自带一路 RS485 接口使其具备良好的扩展性,可通过 RS485 总线级联标准的 Modbus RTU I/O 设备,以实现

各种数字量、模拟量、热电阻 IO 模块的组合,节省成本。同时,本设备具有丛机寄存器映射的功能,丛机

的数据均自动采集到本机的映射存储区,上位机查询时无需等待便可快速响应,满足了工业现场苛刻及时性

功能需求。



MxxxT 工业远程以太网 I/O 数据采集模块采用工业级电路设计,其中数字量输入采用光耦隔离,提供

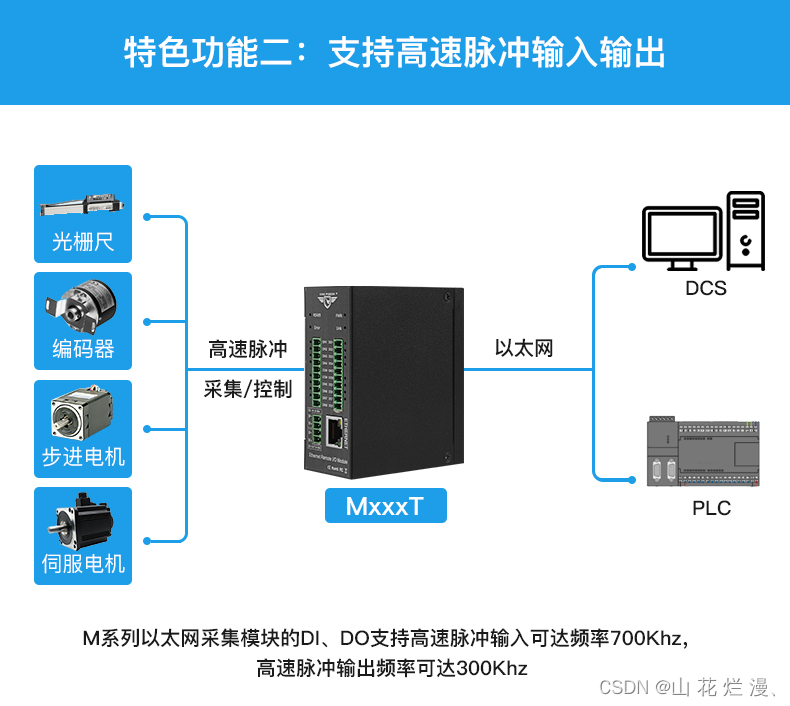

12 路脉冲计数输入,支持干、湿接点输入类型,模拟量输入采用运放隔离,支持 12 位的高精度数据采集,

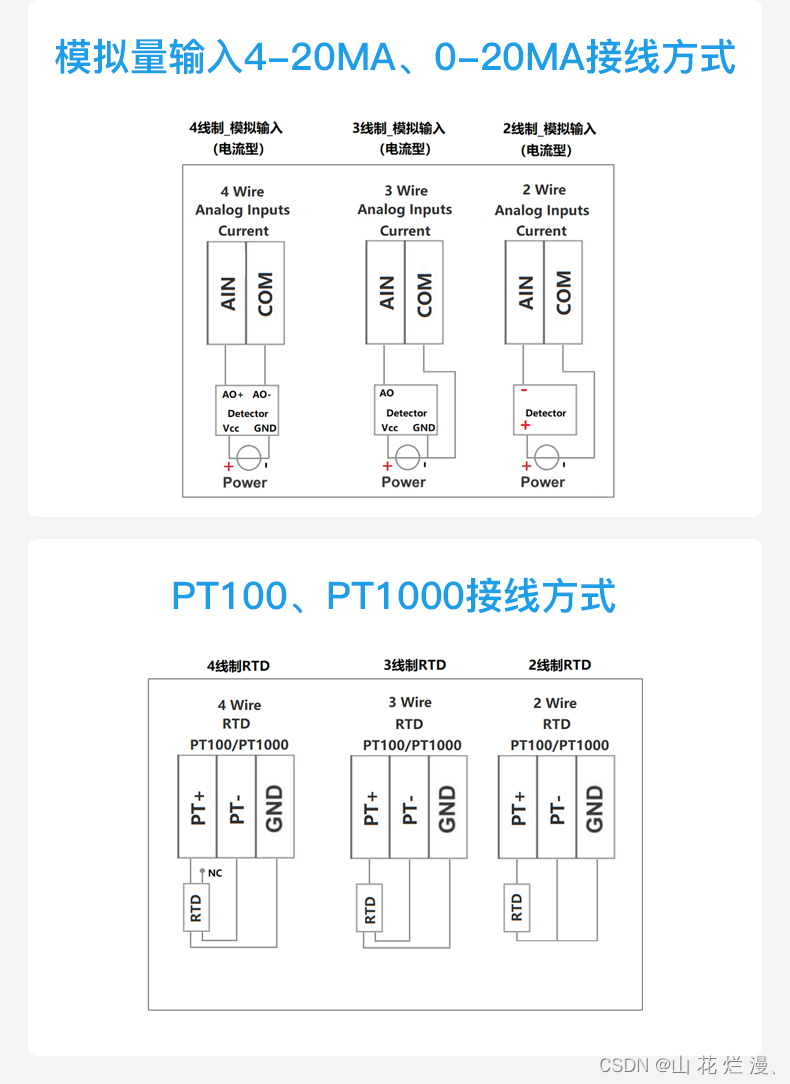

兼容 0~5V、0~10V、0~20mA、4~20mA 输入类型,DO 输出为三极管 Sink 输出,提供一路高速脉冲输出,

热电阻 RTD 输入支持 PT100 以及 PT1000 两种类型,模拟量 AO 输出支持 0~10VDC 输出。采用工业通用的

DC 电源供电且带有防反接保护设计,同时为外接设备提供一路 DC 工作电源输出,减小现场布线难度以及

成本。

这篇关于以太网io模块4-20mA转网口转TCP/IP台达PLC扩展modbus模块的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
