SOLIDWORKS快速填写焊件切割清单的技巧

2023-11-10 17:10

本文主要是介绍SOLIDWORKS快速填写焊件切割清单的技巧,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

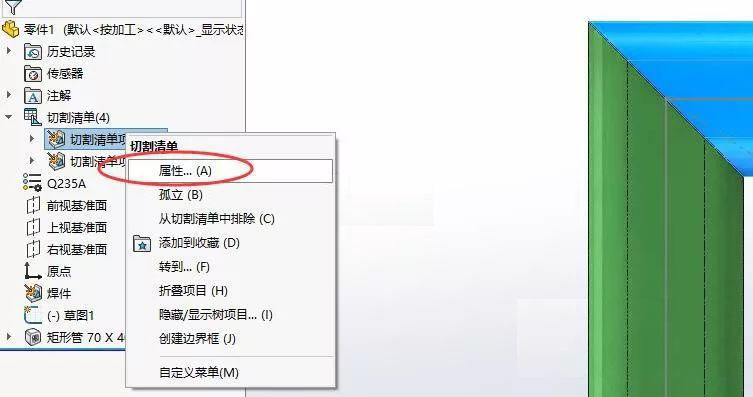

使用SOLIDWORKS焊件功能的设计师应该知道有个焊件切割清单,我们完成焊件的设计之后,我们需要挨个填写焊件里面每个焊材的焊件切割清单属性值,非常的麻烦,需要右击型材,然后点击属性,填写焊件的属性清单,比如名称、材质、数量、备注等等,如下图所示:

每个都要右击属性填写内容,有点繁琐,今天给大家分享一个方便快捷的方式填写焊件切割清单的属性值,方法如下:

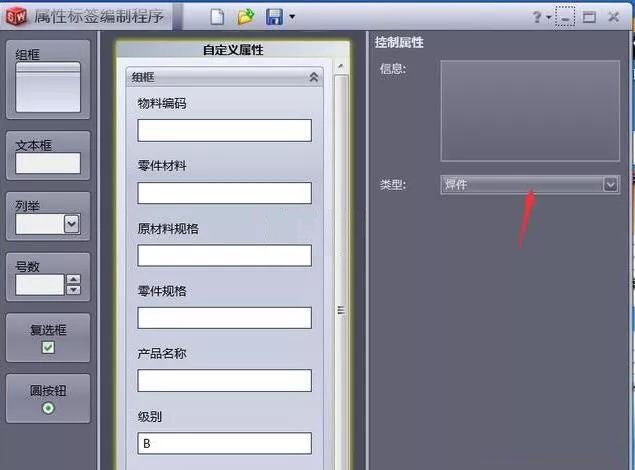

1、焊件的切割清单,首先我们必须弄焊件的自定义属性卡,说白了就是我们要的名称、材料、重量、数量、备注等内容,如下图所示:

规划好要填写的属性之后,点击上部的保存按钮,进行配置文件的保存。

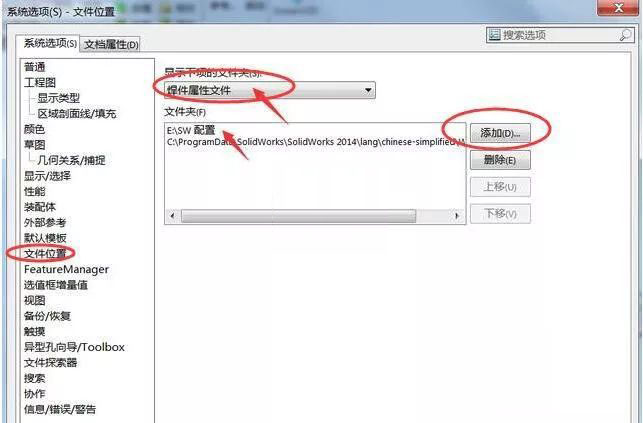

2、设置好之后我们就需要进行配置,选择我们上一步保存的配置文件的位置就可以,如下图所示:

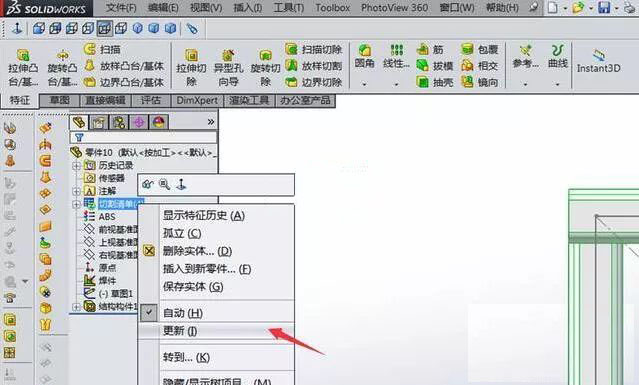

3、然后我们就可以使用啦,这里举个例子,大家画好焊件之后,右击设计树中的“切割清单”-更新,如下图所示:

4、更新之后出现每个焊件的列表,大家就可以点击他们,SolidWorks的右侧就会出现焊件切割清单的属性卡,填写即可,填写完成之后点击应用即可:

以上就是SolidWorks焊件切割清单的填写技巧,非常的使用,推荐大家自己尝试的配置一下奥!
