KiCad使用笔记（02）-原理图库认识与管理

元件库浏览

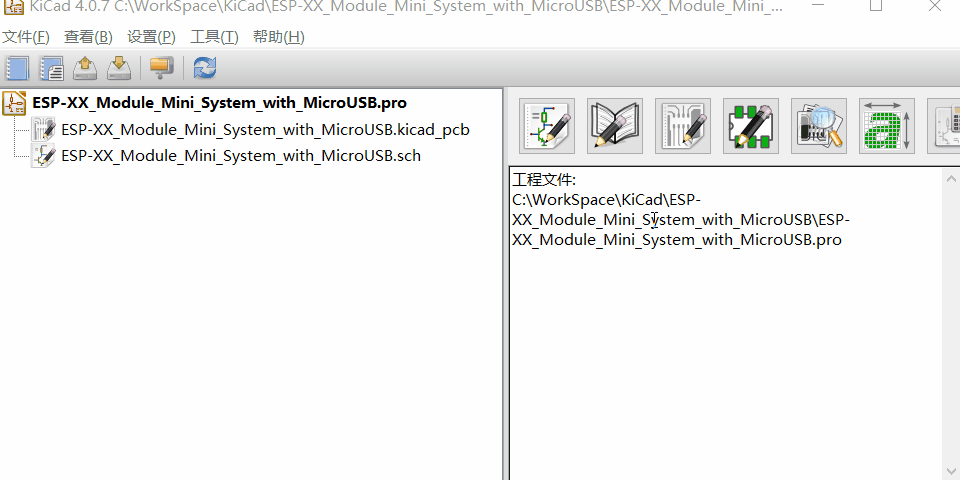

KiCad自带的原理图库中东西还是不少的，大部分常用的元件都可以找到。

元件库内容分布

KiCad元件库是由一个个的.lib文件组成的，每个元件库中可以包含若干个元件。就如上节图片中所看到的，库浏览中最左边一列就是元件库，左起第二列就是选中库中的元件，右边是选中元件的图示。

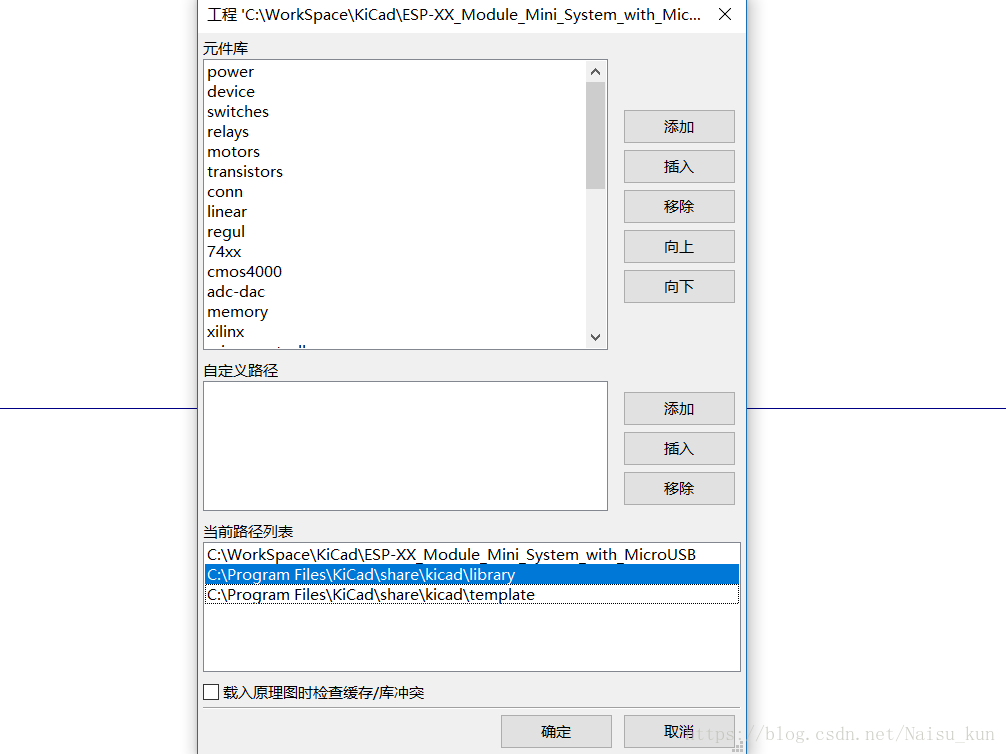

软件默认会加载自带的库和当前工程的临时库，如果是自己的库或是新建立的库需要在原理图编辑器 > 设置 > 元件库中进行添加。

添加时先添加路径，再添加元件库。可以上下移动已有的元件库，如果在不同库中有同名的元件，在绘制原理图时会默认加载排在上方的库中的元件。

元件库管理逻辑

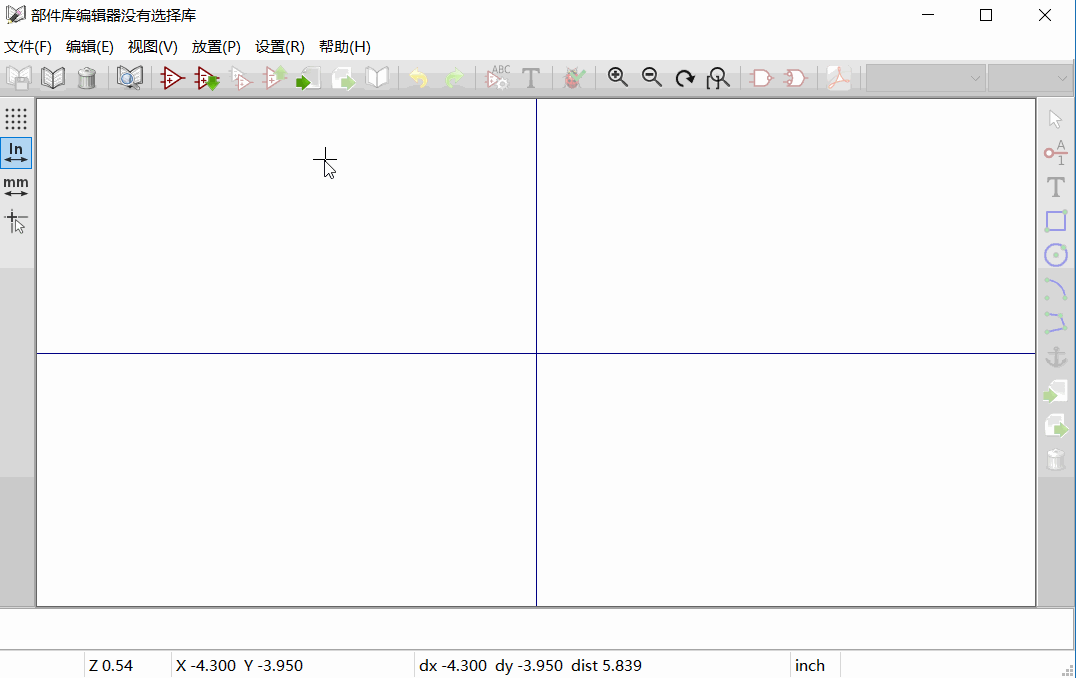

KiCad原理图库编辑器中的操作都是围绕元件和元件库展开的，主体工作区部分展示元件，标题栏上则显示现在所打开的库。
在原理图库编辑器中元件和元件库其实是分开操做的，你可以打开A库中的元件，然后切换到B库保存。
想要新建元件库也需要当前工作区有元件，然后保存到新库。新建的元件库需要按上节的说明在设置中进行添加。

新建元件

新建元件相关点如下：

• 修改和新建元件涉及的工具主要在右边工具栏；
• KiCad在元件及原理图相关功能中单位默认选择英寸；
• 软件自带库中元件引脚间距常见为100mil，引脚长度常见为100mil、150mil等；

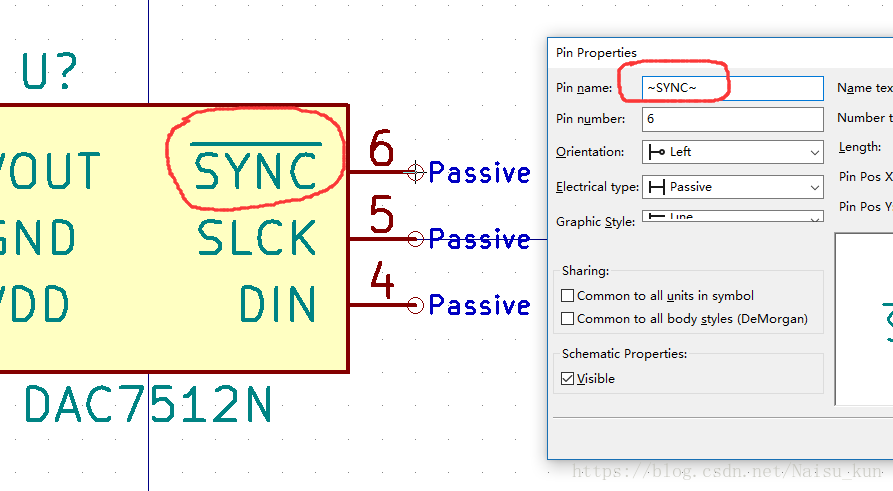

元件引脚名称前后加上~即可添加上划线（下图是在5.0版本中截取的）：

特别说明：
KiCad中很多操作都需要用快捷键完成，记不住快捷键怎么办？
没关系只要记住 shift + ? 就行！
5.0版本中使用ctrl + F1
