一.PWR简介
PWR(Power Control)电源控制
PWR负责管理STM32内部的电源供电部分,可以实现可编程电压监测器和低功耗模式的功能
可编程电压监测器(PVD)可以监控VDD电源电压,当VDD下降到PVD阀值以下或上升到PVD阀值之上时,PVD会触发中断,用于执行紧急关闭任务
低功耗模式包括睡眠模式(Sleep)、停机模式(Stop)和待机模式(Standby),可在系统空闲时,降低STM32的功耗,延长设备使用时间

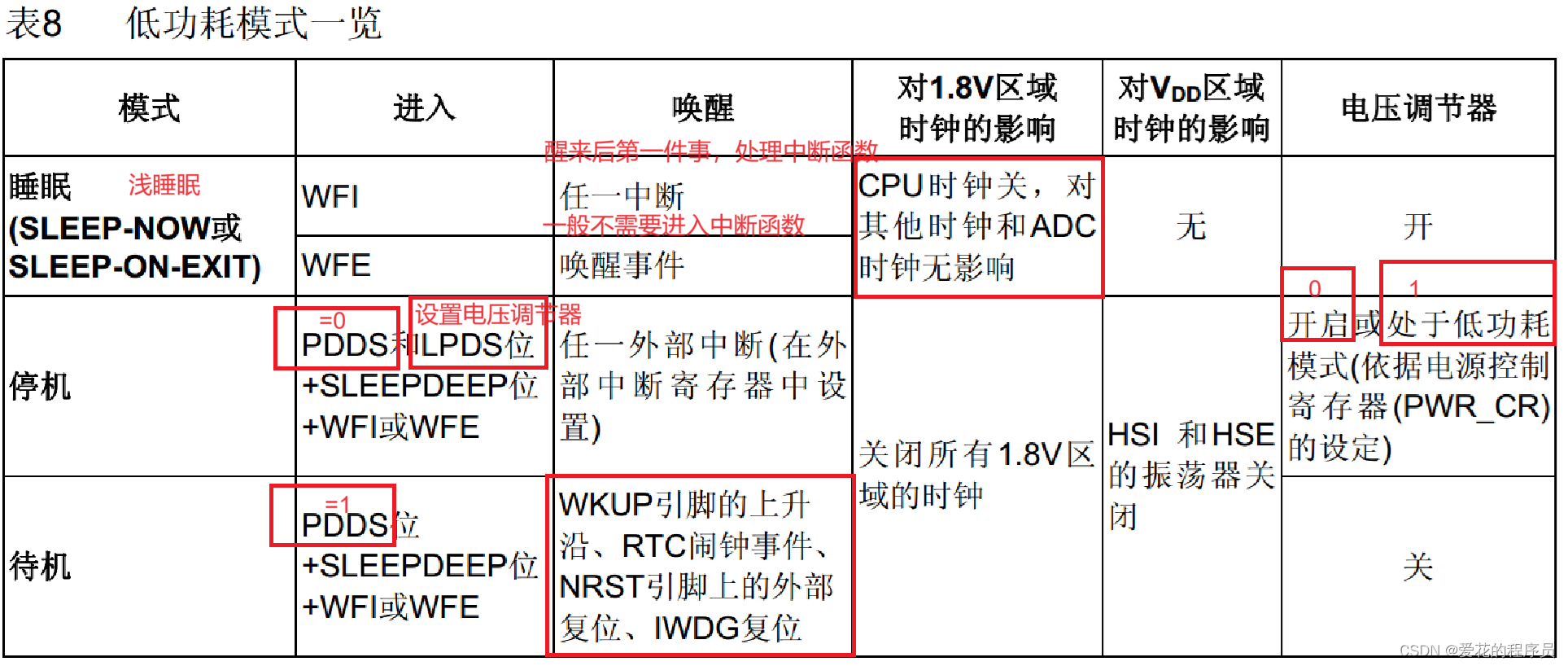

二.低功耗模式
1.睡眠模式
执行完WFI/WFE指令后,STM32进入睡眠模式,程序暂停运行,唤醒后程序从暂停的地方继续运行
SLEEPONEXIT位决定STM32执行完WFI或WFE后,是立刻进入睡眠,还是等STM32从最低优先级的中断处理程序中退出时进入睡眠
在睡眠模式下,所有的I/O引脚都保持它们在运行模式时的状态
WFI指令进入睡眠模式,可被任意一个NVIC响应的中断唤醒 WFE指令进入睡眠模式,可被唤醒事件唤醒
2.停止模式
执行完WFI/WFE指令后,STM32进入停止模式,程序暂停运行,唤醒后程序从暂停的地方继续运行
1.8V供电区域的所有时钟都被停止,PLL、HSI和HSE被禁止,SRAM和寄存器内容被保留下来
在停止模式下,所有的I/O引脚都保持它们在运行模式时的状态
当一个中断或唤醒事件导致退出停止模式时,HSI(8MHz)被选为系统时钟,所以停止模式唤醒后第一时间要重新启动HSE,配置为72MHz
当电压调节器处于低功耗模式下,系统从停止模式退出时,会有一段额外的启动延时
WFI指令进入停止模式,可被任意一个EXTI中断唤醒
WFE指令进入停止模式,可被任意一个EXTI事件唤醒
3.待机模式
执行完WFI/WFE指令后,STM32进入待机模式,唤醒后程序从头开始运行
整个1.8V供电区域被断电,PLL、HSI和HSE也被断电,SRAM和寄存器内容丢失,只有备份的寄存器和待机电路维持供电
在待机模式下,所有的I/O引脚变为高阻态(浮空输入)
WKUP引脚的上升沿、RTC闹钟事件的上升沿、NRST引脚上外部复位、IWDG复位退出待机模式
