加油机，即部署在加油站用以加油机的设备。
1.电源部分：

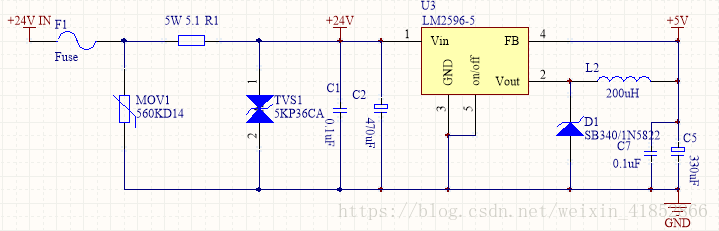

1.1LM2596（24V~5V）
热敏电阻：NTC 5D-7(5W 5.1Ω),负温度系数，温度越高阻值越小
压敏电阻:560KD14,
TVS(Transient Voltage Suppressor瞬变(瞬间电压变化)抑制二极管):5KP36CA
瞬态抑制二极管有哪些作用_工作原理_特性参数_应用电路

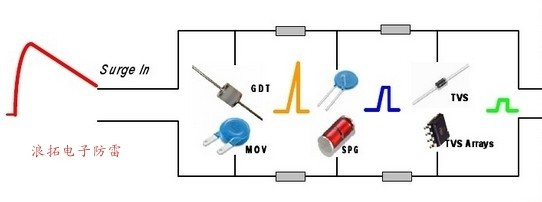

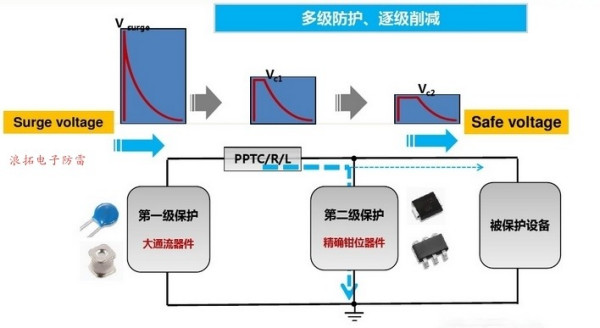

压敏电阻与TVS二极管都属于防雷过压保护元件，两者并联是采用分级防护理念。压敏电阻一把是前级防护泄放大能量，次级的TVS二极管用于末级的精细保护，进一步释放浪涌能量。两级之间需要电阻电感等做隔离退偶。

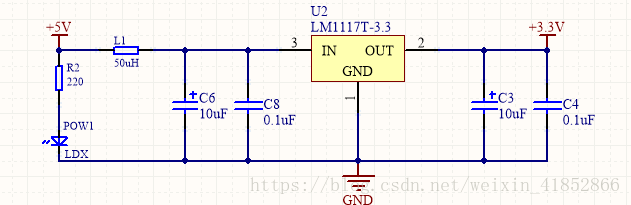

1.2 LM1117T-3.3 （5V~3.3V）
2.通信部分
