GEC210(S5PV210)裸机驱动之I2C

2023-11-06 18:30
文章标签 裸机 s5pv210 驱动 i2c gec210

本文主要是介绍GEC210(S5PV210)裸机驱动之I2C,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

主机平台:Linux CentOS 6.5

arm平台:粤嵌GEC210开发板(S5PV210)


这次写一下I2C的使用,I2C部分在S5PV210数据手册上写的很详细,很问题在里面解决

I2C无论发送或接收都要用到中断的,但这次就不按照之前的那样把每一步都写的太详细,因为中断在这里不算是重点,如果不明白中断怎样写的可以看一下我前几篇文章,但整体思路还是不变的。


1.初始化I2C

void i2c0_init()
{GPD1CON = GPD1CON & (~0xff) | 0x22;  //设置引脚为I2C0的SLC和SDAI2CCON0 = 0xef; //设置I2C总线时钟分频系数、使能中断、清除中断标志I2CSTAT0 |= 0x10;  //使能I2C数据输出set_int_vectaddr(46,i2c0_int_func);//设置中断服务入口地址interrupt_enable(46);//使能中断系统中I2C中断
}





2.然后就是数据的收发,这里以读写型号为FM24CL04EEPROM为例,因此arm作为主设备收发模式

(1)写EEPROM,此时为主/发模式,先看一下数据手册是怎样写的


由以上可知到发送步骤为:

1.将从设备地址写入CDS寄存器。

2.将0xf0写入I2CSTAT,即设置为主/发模式,并发送开始位

3.开始发送数据后,会进入中断,在里面判断I2CSTAT[3:0]这四位中断状态标志位,若其中有一位为1,则表示发生错误,此时可立即发送停止位

4.若还有数据要发送,则将下一个数据写入I2CDS寄存器,清除中断标志,退出中断后,并返回第二步。否则,发送停止位,停止本次数据传输。


好了跟着就具体看一下如何写EEPROM

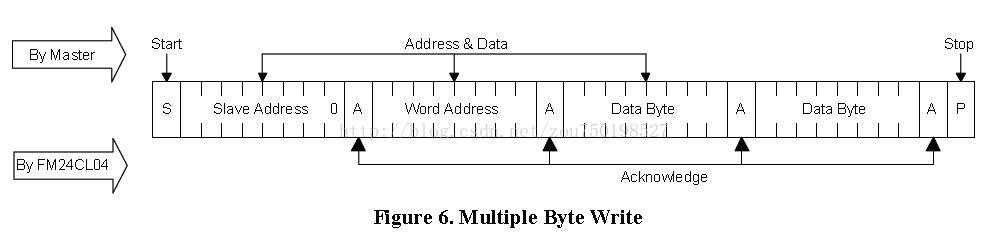

看一下EEPROM的发送时序:

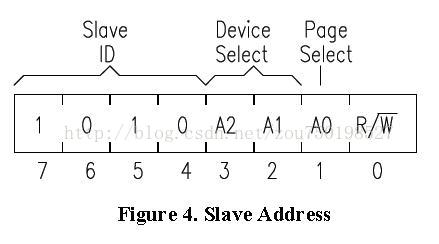

其中Slave Address

下面是向EEPROM写两个8位数据的步骤:

1.将从设备地址写入CDS寄存器。Slave Address = 10100000b,原本为读写选择位最低位不起作用

2.将0xf0写入I2CSTAT,即设置为主/发模式,并发送开始位

3.等待进入中断后,将Word Address写入I2CDS,清除中断标志,退出中断

4.等待进入中断后,将0xaa写入I2CDS,清除中断标志,退出中断

5.等待进入中断后,将0x55写入I2CDS,清除中断标志,退出中断

6.等待进入中断后,将0xd0写入I2CSTAT,发送停止位,清除中断标志


(2)读EEPROM。和写数据差不多,只是在写完Word Address后需要切换为主/收模式


1.将从设备地址写入CDS寄存器。Slave Address = 10100000b,原本为读写选择位最低位不起作用

2.将0xf0写入I2CSTAT,即设置为主/发模式,并发送开始位

3.等待进入中断后,将Word Address写入I2CDS,清除中断标志,退出中断

4.等待进入中断后,Slave Address再次写入I2CDS,将0xb0写入I2CSTAT,以主/收模式再次发送开始位

4.等待进入中断后,将I2CDS,清除中断标志,退出中断

5.等待进入中断后,将I2CDS,清除中断标志,退出中断

6.等待进入中断后,将0x00写入I2CSTAT,发送停止位,清除中断标志


下面贴代码:

int wr=0;
void i2c0_int_func()
{static int step=0;if(I2CSTAT0 & 0x0f)       //是否由于错误产生的中断{I2CSTAT0 = 0xd0;step=0;mputs("i2c error\r\n");}else if(wr==0)            //写EEPROM{switch(step){case 0:    I2CCDS0 = 0;    //发送Word Addressstep++;break;case 1:    I2CCDS0 = 'a';    //发送字符‘a’step++;break;case 2:    I2CCDS0 = 'z';  //发送字符‘z’step++;break;case 3:    I2CSTAT0 = 0xd0; //发送停止位mputs("----------------------");step=0;break;}}else if(wr==1)   //读EEPROM{switch(step){case 0:    I2CCDS0 = 0;//发送Word Addressstep++;break;case 1:    I2CCDS0= 0xa0;  //转为主/收模式I2CSTAT0 = 0xb0;step++;break;case 2:    I2CCDS0 = 0;   //发送Word Addressstep++;break;case 3:    mputc((char)I2CCDS0);  //读数据step++;break;case 4:    mputc((char)I2CCDS0);  //读数据step++;break;case 5:    I2CSTAT0 = 0x90;    //发送停止位step=0;break;}}I2CCON0 &= (~0x10);  //清除中断标志clear_vicaddress();     //清除全部VICADDRESSenable_global_IRQ(); //打开全局IRQ中断}void i2c0_init()
{GPD1CON = GPD1CON & (~0xff) | 0x22;I2CCON0 = 0xef;I2CSTAT0 |= 0x10;set_int_vectaddr(46,i2c0_int_func);interrupt_enable(46);
}int main()
{unsigned long test,temp;system_vector_init();interrupt_init();enable_global_IRQ();i2c0_init();while(I2CSTAT0&0x20); //忙检测wr=0;                       //中断中会根据这个全局变量判断是写还是读I2CCDS0= 0xa1;             //写从地址I2CSTAT0 = 0Xf0;          //以主/发模式发送开始位while(I2CSTAT0&0x20); //忙检测wr=1;                   //中断中会根据这个全局变量判断是写还是读I2CCDS0= 0xa1;         //写从地址I2CSTAT0 = 0Xf0;       //以主/发模式发送开始位while (1);}


好了,这就是一个简单的利用I2C的收发程序。I2C是一个很常用的协议,因此很有必要熟悉其使用,EEPROM是一个操作相对简单的I2C设备,但也可以说是操作其它I2C设备的基础,掌握其过程对以后操作更复杂的设备会有很大帮助的。


这篇关于GEC210(S5PV210)裸机驱动之I2C的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
