CC2530学习（四）CC2530串行接口

本文主要是介绍CC2530学习（四）CC2530串行接口，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

并行通信与串行通信

微控制器与外设之间的数据通信，根据连线结构和传送方式的不同，可以分为两种：并行通信和串行通信。
并行通信：指数据的各位同时发送或接收，每个数据位使用单独的一条导线。传输速度快、效率高，但需要的数据线较多，成本高。
串行通信：指数据一位接一位地顺序发送或接收。需要的数据线少，成本低，但传输速度慢，效率低。

从中我们可以了解到两种通信方式各有各自的优缺点，在实际应用中根据不同情况而定。

CC2530的串口通信模块

CC2530有两个串行通信接口USART0和USART1，并且它们都能够分别运行于异步UART模式或者同步SPI模式。具体用于那种模式通过设置U0CSR寄存器来选择。
两个USART接口具有相同的功能，且它们有对应的外部I/O引脚映射关系。通过
PERCFG寄存器设置。
映射关系：
位置1：RX0 — P0_2 TX0 — P0_3 RX1 — P0_5 TX1 — P0_4
位置2：RX0 — P1_4 TX0 — P1_5 RX1 — P1_7 TX1 — P1_6

对每个USART串口通信编程，本质是设置相关的5个寄存器：
<1> UxCSR： USARTx的控制和状态寄存器。
<2> UxUCR： USARTx的UART控制寄存器。
<3> UxGCR： USARTx的通用控制寄存器。
<4> UxDBUF：USARTx的接收/发送数据缓冲寄存器。

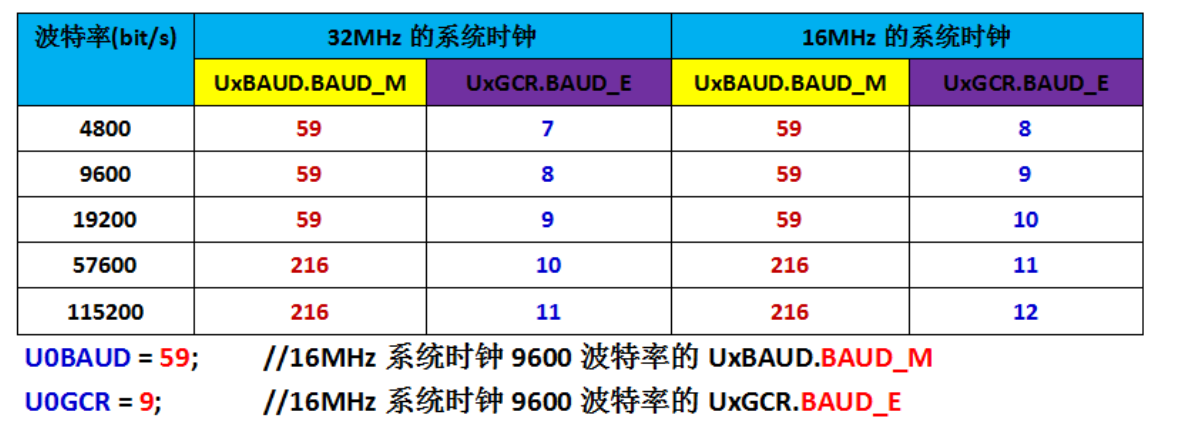

<5> UxBAUD：USARTx的波特率控制寄存器。

UART口与计算机的COM口连接

先认识两种电平：TTL电平和RS232电平。
TTL电平： 逻辑0----小于0.8V 逻辑1----大于2.4V。
RS232电平： 逻辑0----5~15V 逻辑1---- -5~-15V。

计算机的串行通信接口是RS-232的标准接口，而CC2530单片机的UART接口则是TTL电平，两者的电气规范不一致，所以要完成两者之间的数据通信，就需要借助接口芯片在两者之间进行电平转换，常用的有MAX232芯片。
在这里插入图片描述
注意：DB9接口中，公头和母头的排列顺序是不同的。

串口小实验

这次小实验做的是CC2530串口0与串口助手连接，在32HMz的内部系统时钟下产生19200的波特率。从串口助手发送一个字符或者一个字符串到开发板，开发板又将收到的字符或者字符串回送到串口助手上。
设计思路：
<1> 初始化USART0口的各个寄存器
<2> 设计字节发送函数
<3> 设计接收完成中断服务函数
<4> 解析接收到的数据并执行相对应的操作

串口0初始化函数

选择外设的引脚映射位置，并将对应的引脚设置为外设功能，然后对波特率、控制寄存器和中断的相关控制位进行设置。

void initUART(void)
{CLKCONCMD &= ~0x40;  //设置系统时钟源为32MHz晶振while(CLKCONSTA & 0x40);//等待晶振稳定CLKCONCMD &= ~0x47;//设置系统主时钟频率为32MHzPERCFG=0x00;  //选择位置1即P0_2,P0_3P0SEL=0x0c; //将P0_2,P0_3口设置为外设功能U0CSR |= 0xc0; //串口设置为UART异步通信模式并使能接收器U0GCR |=9;U0BAUD |=59;  //设置波特率为19200UTX0IF = 0; //UART0 TX中断标志初始置位1URX0IF = 0; //UART0 RX中断标志初始置位1//U0CSR |=0x40; //允许接收//IEN0 |=0x84;//开总中断,接收中断URX0IE = 1;//使能URAT0接收中断EA = 1; //使能总中断
}

数据接收中断服务函数

#pragma vector =URX0_VECTOR
__interrupt void UART0_ISR(void)
{URX0IF = 0;  //清中断标志temp = U0DBUF;RxFlag=1;//接收标志置为1
}

发送字节函数

void UartTX_Send_char(uchar Data)
{U0DBUF = Data;while(UTX0IF==0);   //当发送成功标志位置为1后退出等待UTX0IF=0; //软件清除发送标志
}

实验源代码

#include "iocc2530.h"
#include<string.h>
#define uchar unsigned char
#define uint unsigned int
//函数申明
void initUART(void);//初始化串口
void UartTX_Send_char(uchar Data);//发送字符uchar temp;
uchar RxFlag=0;
//串口初始化
void initUART(void)
{CLKCONCMD &= ~0x40;  //设置系统时钟源为32MHz晶振while(CLKCONSTA & 0x40);//等待晶振稳定CLKCONCMD &= ~0x47;//设置系统主时钟频率为32MHzPERCFG=0x00;  //选择位置1即P0_2,P0_3P0SEL=0x3c; //将P0_2,P0_3口设置为外设功能U0CSR |= 0xc0; //串口设置为UART异步通信模式并使能接收器U0GCR |=9;U0BAUD |=59;  //设置波特率为19200UTX0IF = 0; //UART0 TX中断标志初始置位1URX0IF = 0; //UART0 RX中断标志初始置位1//U0CSR |=0x40; //允许接收//IEN0 |=0x84;//开总中断,接收中断URX0IE = 1;//使能URAT0接收中断EA = 1; //使能总中断
}
void UartTX_Send_char(uchar Data)
{U0DBUF = Data;while(UTX0IF==0);   //当发送成功标志位置为1后退出等待UTX0IF=0; //软件清除发送标志
}
//串口中断函数
#pragma vector =URX0_VECTOR
__interrupt void UART0_ISR(void)
{URX0IF = 0;  //清中断标志temp = U0DBUF;RxFlag=1;//接收标志置为1
}
void main(void)
{initUART();while(1){if(RxFlag==1){UartTX_Send_char(temp);RxFlag=0;}}
}
