CANdb++的使用教程

CANDB++软件下载连接：http://download.vectordownloads.cn/servicepacks/CANdb-PP_Admin.J1939_30SP27.zip

1. CANdb++软件安装

安装完成后会提示缺少Cdbstat.dll文件，需要将Cdbstat.dll放入对应的文件夹下。

https://download.csdn.net/download/Ashton_Li/21839268?spm=1001.2014.3001.5501

32位系统，需要复制Cdbstat.dll文件，复制到C:\Windows\System32

64位系统，需要复制Cdbstat.dll文件，复制到C:\Windows\SysWOW64



2.新建dbc文件

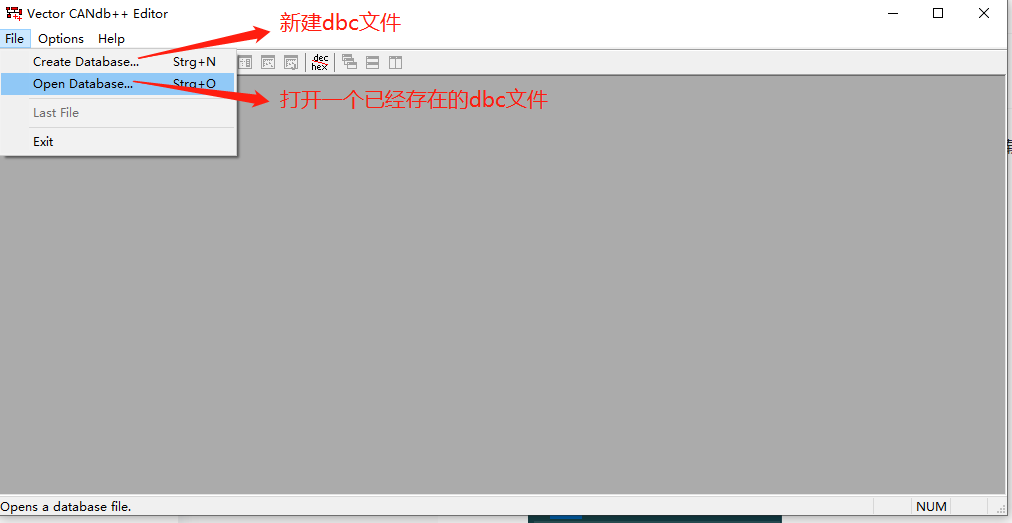

打开CANdb++，新建dbc文件

这三个是建立CAN的dbc文件，通常我们会使用到CANoe，我们就使用CANoe的模板。这些模板的区别主要在于属性上不同，可以在help文档上查询template.

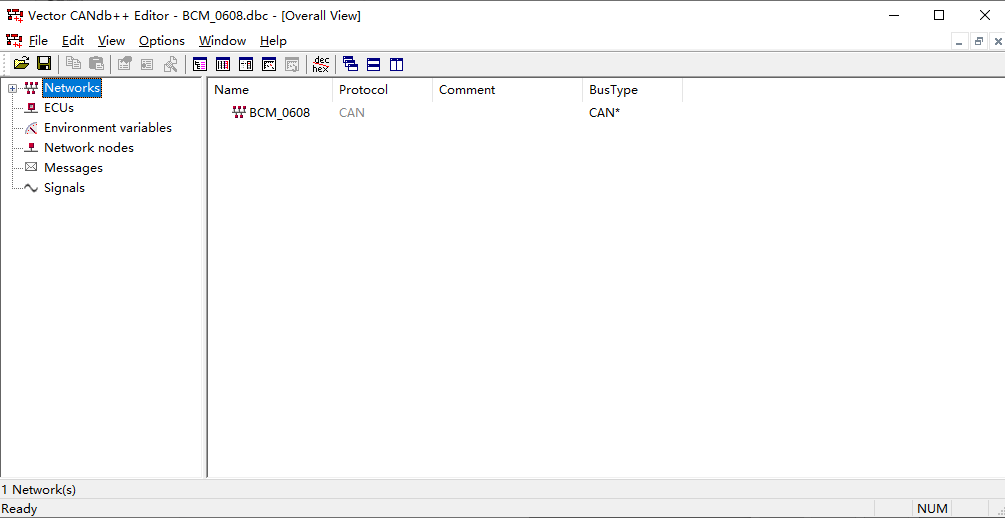

选择模块后，给dbc文件命名并选择存储路径。然后软件界面如下，



 3.新建signals

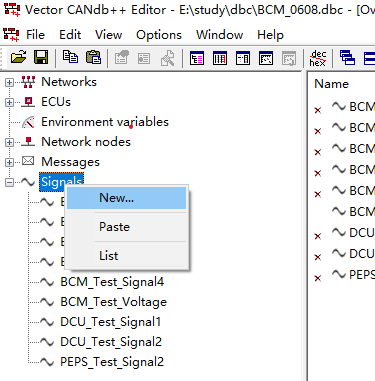

选中左侧的signals，鼠标右击，选择NEW

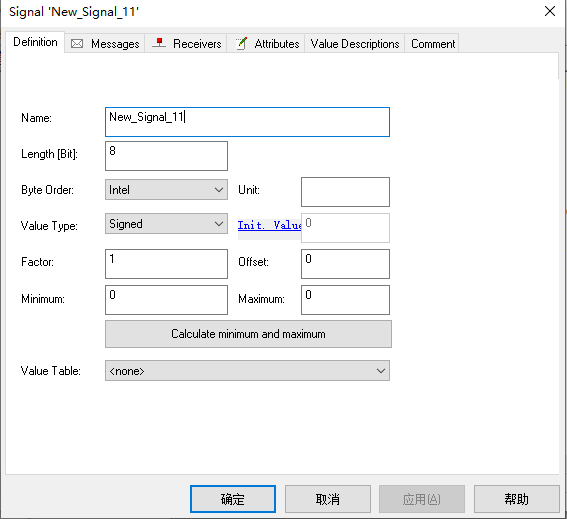

修改前：

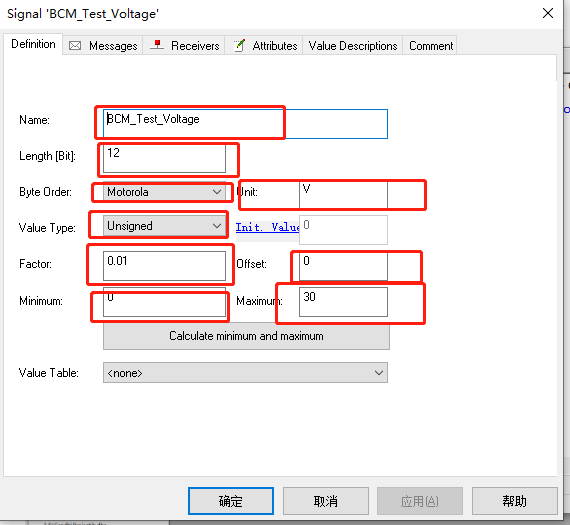

修改后:



注：

“Name”   表示该信号的名称

“Length[Bit]:” 表示该信号的长度，以Bit度量；

“Byte Order：” 表示数据格式，有“Motorola(大端模式)”，“Intel(小端模式)”可选，根据实际情况选择；

“Value Type:” 表示数据是有/无符号类型（若偏移量为0，需要表示负数，则该项选择Signed; 若偏移量为负数，需要表示负数，则该项选择Unsigned。）；

“Factor:”  表示分辨率； “Offset:”  表示偏移量；

“Minimum:”和“Maximum”表示该信号实际范围；比如，截图中最大值是30 即信号值3000*0.01（Factor） = 30，即信号的最大值是3000.

“Init.Value:” 表示该信号的初始值；

“Unit:”表示单位。 解析数据时：实际的信号物理值 = 分辨率 * CAN信号值 + 偏移量

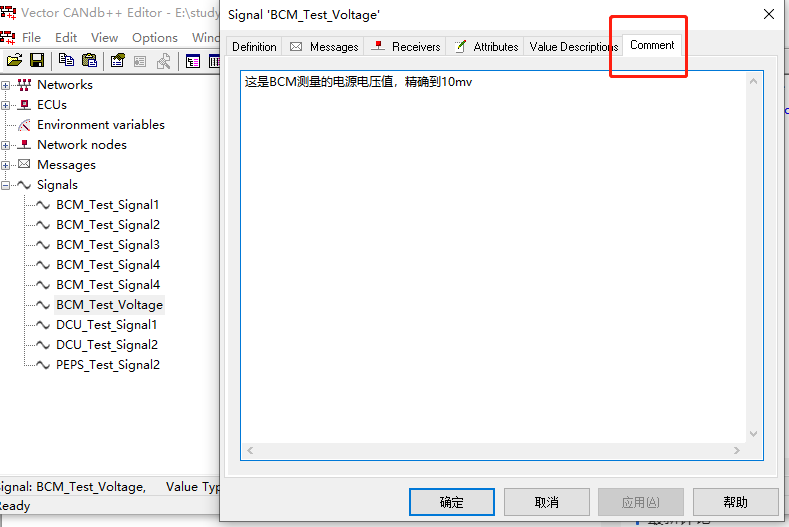

还可以对信号添加备注，



 4.新建message

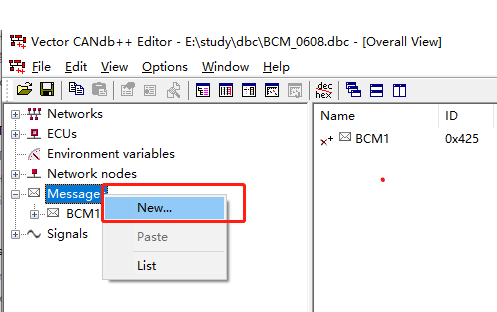

选中左侧的message，鼠标右击，选择NEW

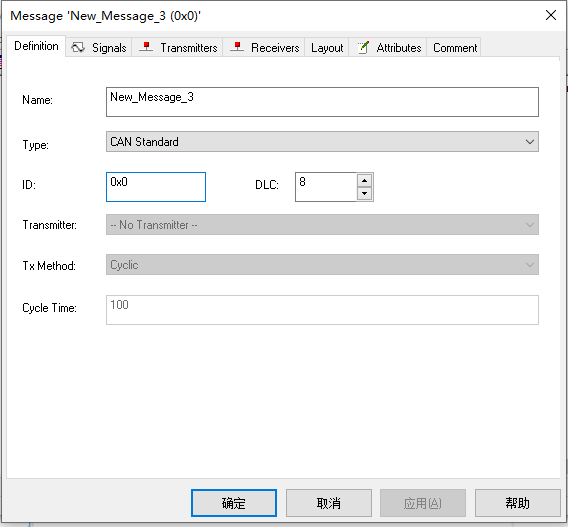

然后弹出如下对话框，

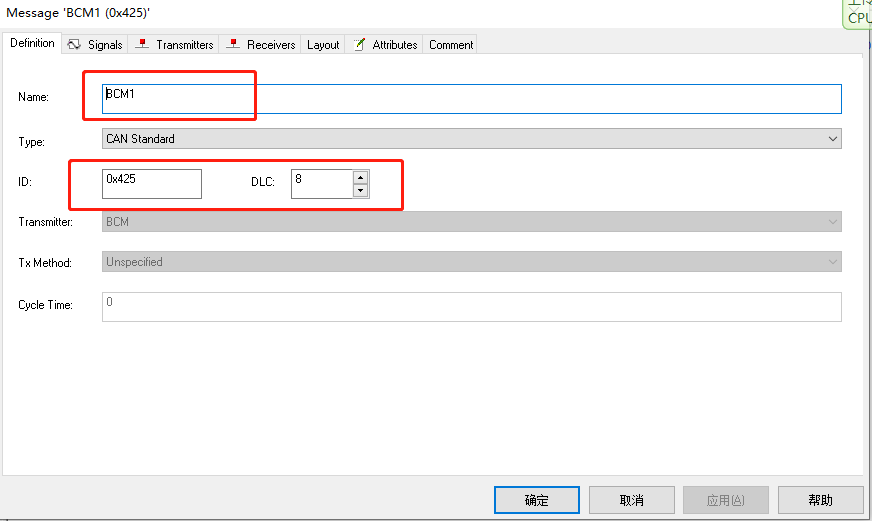

修改后，





注：

“Name:” 表示新增ID的名称；

“ID：” 用十六进制表示，如果是标准帧，范围：0~0x7FF;

“DLC：” 表示新增message的实际的长度，最大为8.

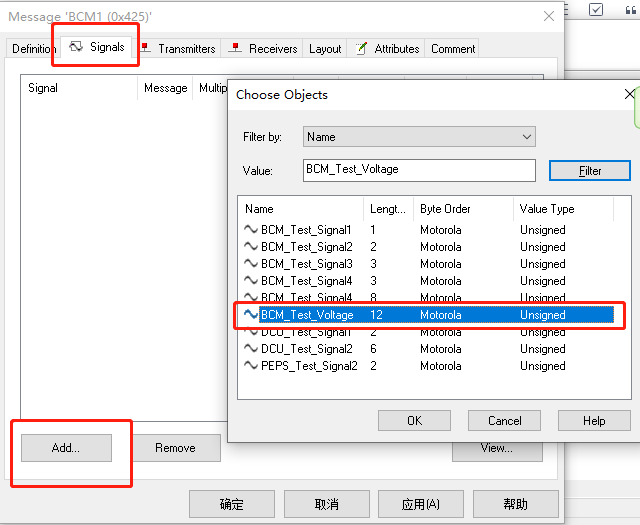

添加该message的signals

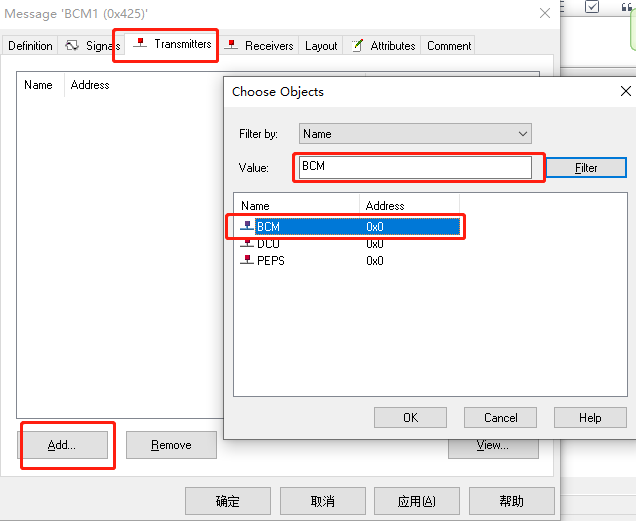

定义该message的发送节点

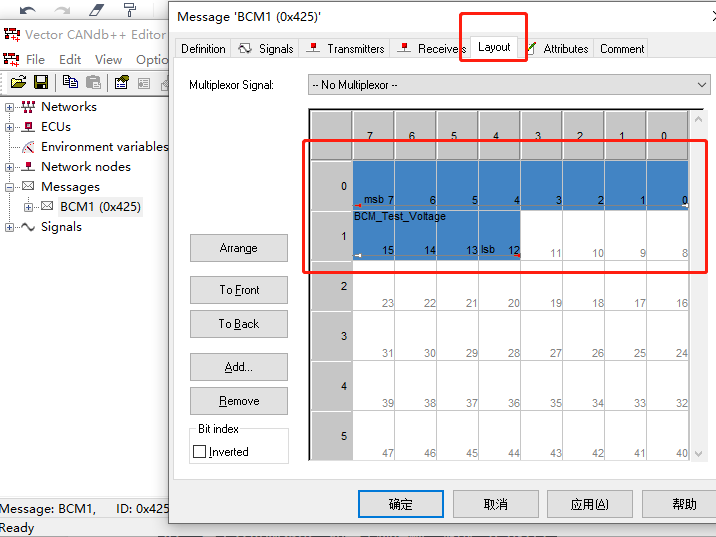

 设置signal在该message中的位置(前面也可以通过offset定义)，蓝色的signal可以通过鼠标拖动



 定义该message发生类型，

修改前：

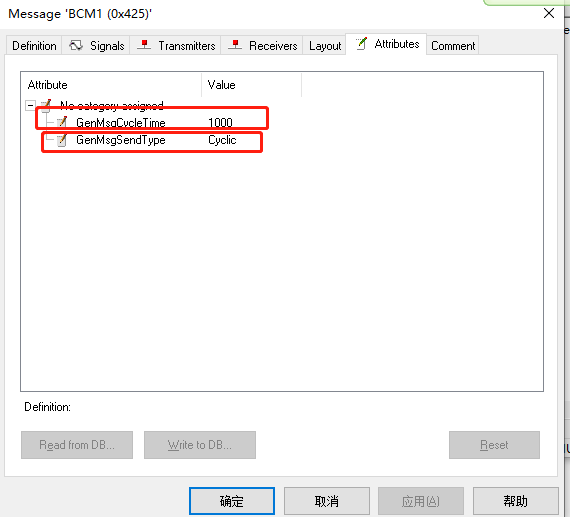

修改后（周期性发送，周期为1s）：



设置message中signal的接收节点。

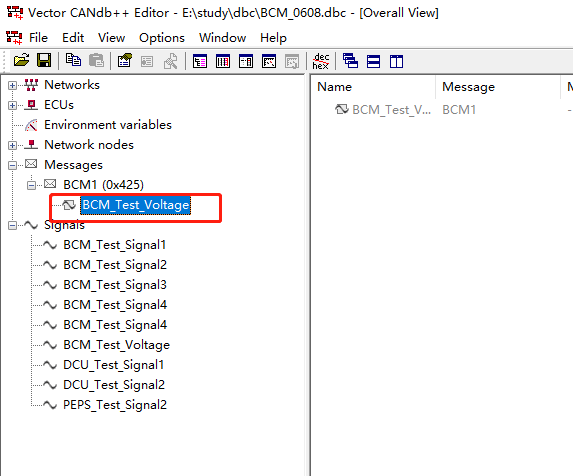

双击信号值

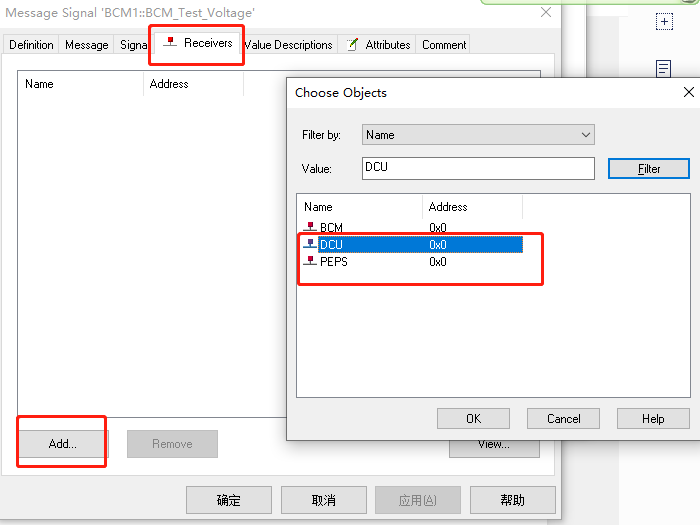

添加接受该信号的节点

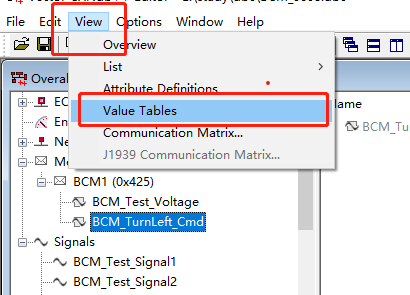

对信号中的值增加描述信息。

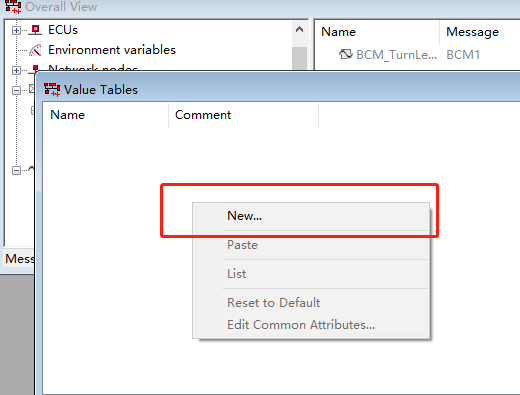

在Value对话框中右击选中“New”

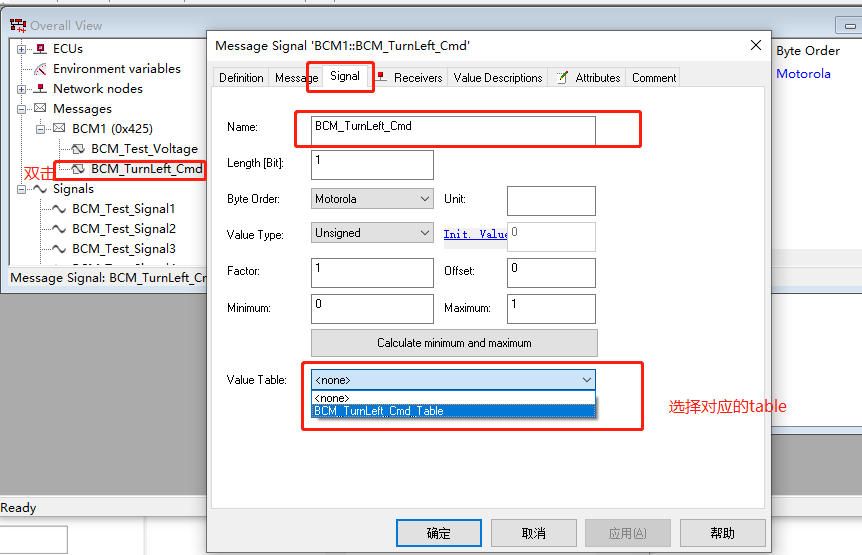

将新增的value table添加到对应的signal上



然后在value descriptions中就有显示
