前言,本人本想快速入门nrf51822,因此在网上搜索,发现有个青风教学,于是刻意购买了他卖的开发板来学习,

但是由于视频比较久远,与其对比现在的官方例程,现在的sdk其实是比较方便的,也许不需要他那样一步一步学习,我们直接借用它的官方例程就好了。也许有些人喜欢深入浅出会觉得看比较基础的好,不过我个人认为当年我学stm32cube的时候,我stm32的标准库都没学多少,现在用stm32cube开发还是一样不比那些人使用标准库差,因此我可以研究芯片的特性和寄存器的配置,然后直接阅读官方例程源码,然后借用他们的使用方式测试我们的例程,如果测试成功说明我们这么用是没问题的。

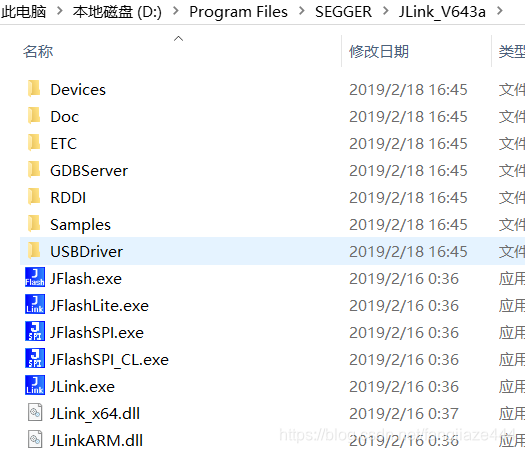

开始进入正题,通过flash擦除我们的开发板,由于nrf51822是有swdio和swdclk两个引脚,即是通过jlink烧录程序的,那么烧写flash时,应该是可以用jflash的。上一篇已经提供安装jlink烧录工具的渠道,找到jink安装路径

直接点击jflash.exe。

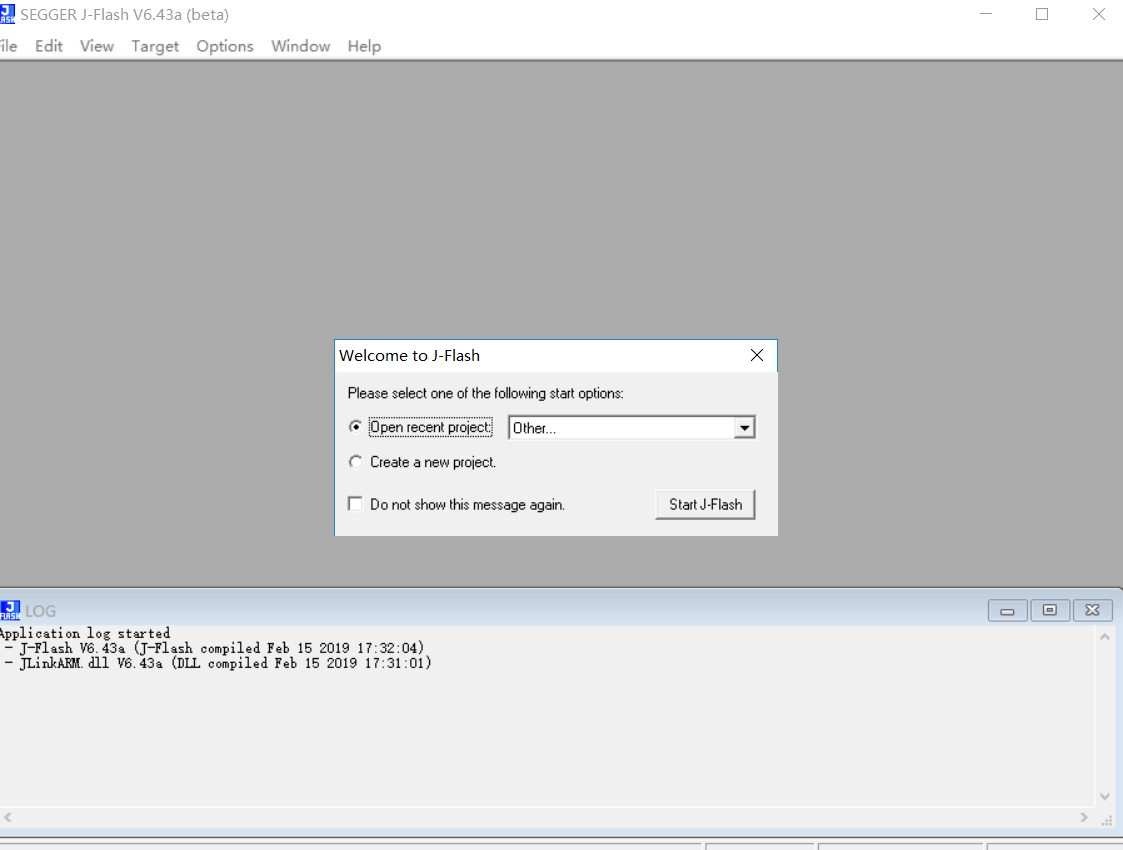

选择create a new project 再点击start-jflash按钮。

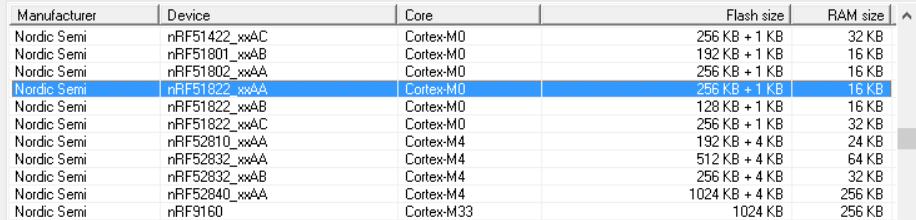

虽然nrf51822是基于cortex-m0,但是由于被nordic公司又多封了一层,因此选择相关的芯片

发现上面其实有xxAA和xxAB和xxAC,他们区别就在于flash和ram的大小不一,那如何才能选择才对的,其实只要这块芯片的容量大于或等于选择烧录方式就行了,我们可以查看他的芯片特性,就能知道选择哪个,

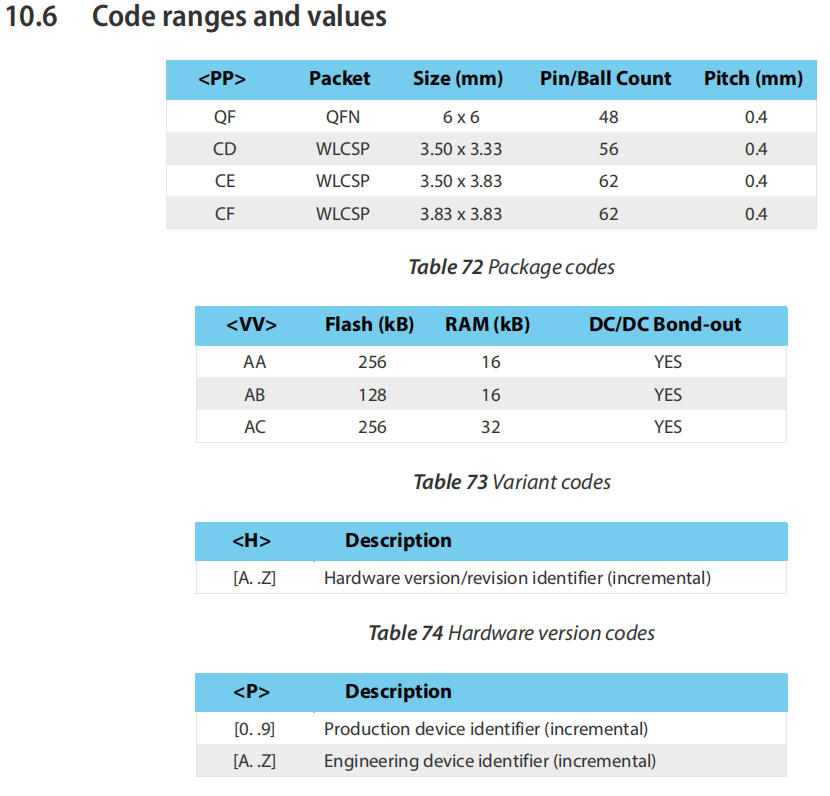

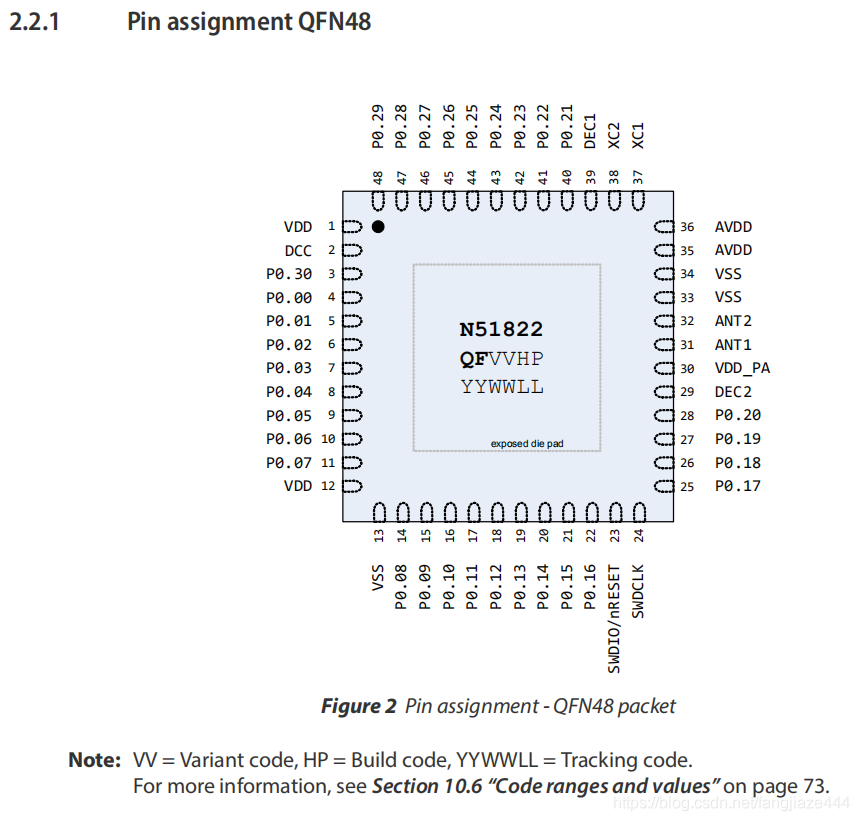

看看上图下面note的说法,VV = Varian code,HP = Build code ,YYWWLL = tracking code,然后还说了,如果想看更多信息,请到10章节的第6小节查看,翻过去看了下VV 和HP 和YYWWLL

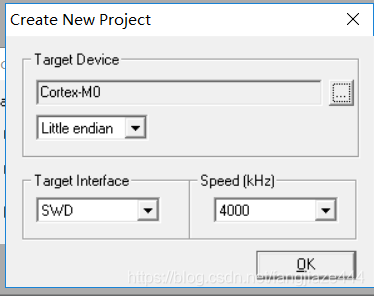

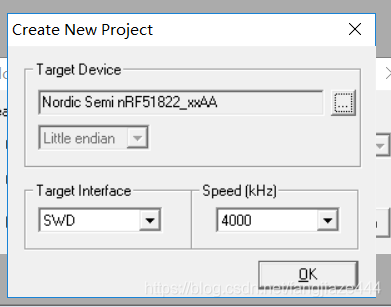

PP部分可以知道是芯片的封装,我这个封装形式是QFN,然后VV我买的这个芯片填的是AC,故他的flash大小为256kb,ram为32kb。因此刚刚做flash烧录时,其实选择AC,AB还是AA都是可行的,只是说如果想把资源扩展到最大,那么可以选择AC。故其实对于我的芯片来讲,选择哪个都可以,只是利用资源的大小不一样而已。我就随便选择一个51822_xxAA。由于接口方面nrf51822提供调试接口是SWD方式,因此在Target interface下选择SWD。

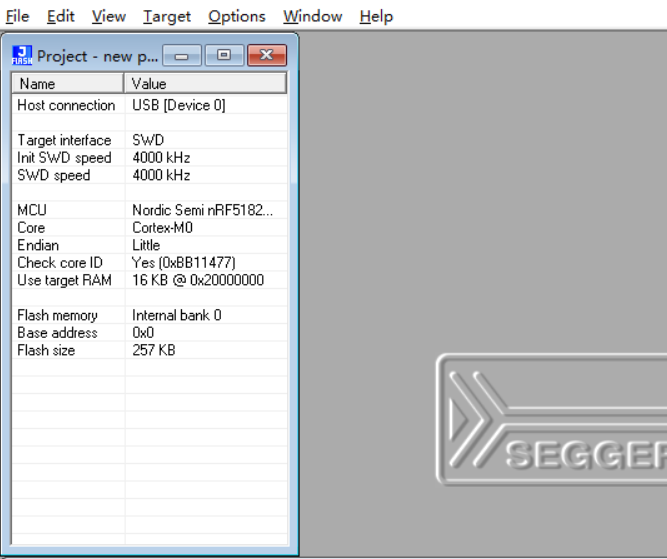

点击ok即可。

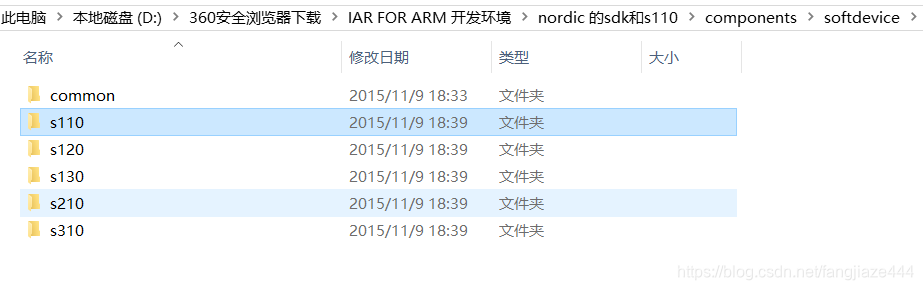

找到相应的协议栈。我们知道是烧录的是S110协议栈,因此上一篇已经介绍了如何安装SDK和S110了,因此直接到components目录中的softdevice目录下找(上一篇介绍过softdevice被认定为协议栈)

由于我们可以入门时先装好s110,故选择s110的固件,然后进入后再进入hex目录

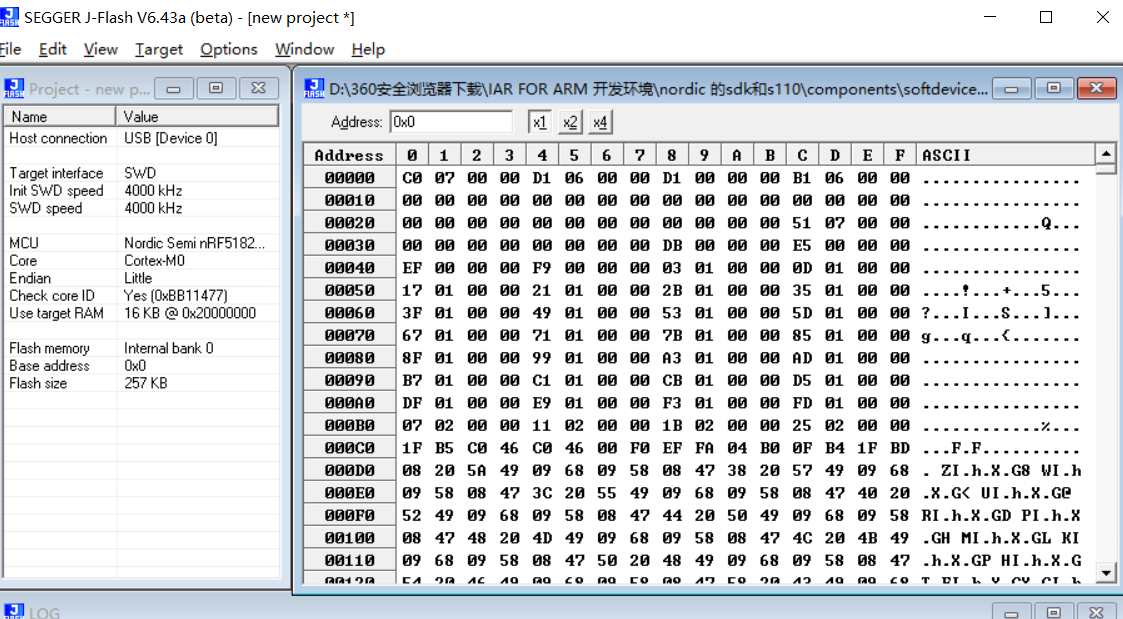

把这个hex文件直接拖拽的方式拉到我们的jFlash软件中

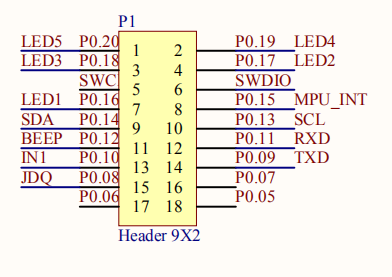

那么SWD硬件连接其实比较简单,首先找到自己的买的开发板的芯片手册,然后找到SWD的封装。本人截图的是自己买的开发板的原理图,也许跟你们买的开发板是不一样的。这里推荐用官方nordic开发板的还是比较好的,毕竟比较稳定。

然后再找到电器封装。

所以第一个脚对应着地脚。按照这个方式接线即可。这里我使用的是j-ob v2的jlink烧录调试器,网上可以买得到,便宜并且实惠,而且还附带串口连接,推荐哟。

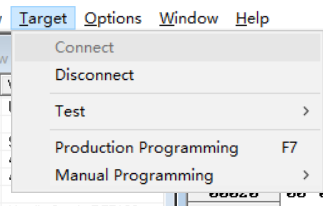

由于目前还并真正未连接到我们的nrf51822的设备,所以在jflash软件做一个连接操作,首先选择菜单target然后选择connect

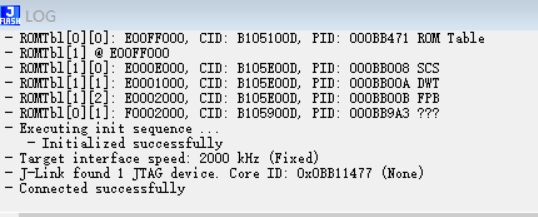

如果连接成功下面日志将提示已经连接成功了。日志已经写了Connect successfully。

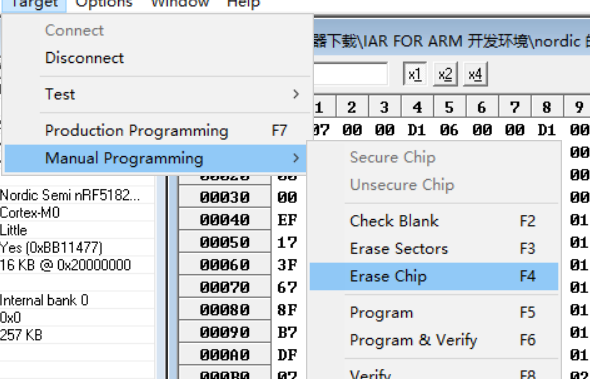

首先做擦除芯片的操作,如下图是擦除芯片。(erase chip)

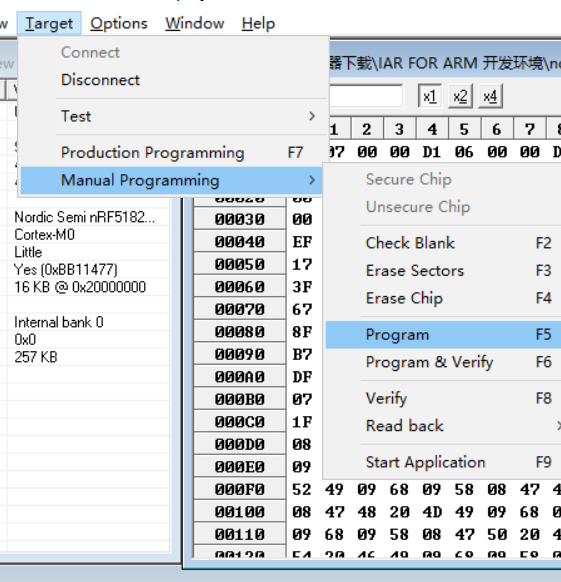

如果只是先学习操作简单外设驱动,可以不烧录s110这个hex固件,直接擦除就能烧录不带s110协议栈的IAR工程了,不过本人测试了一下,即使烧录了s110固件,还是可以烧录IAR不带s110协议栈的外设驱动程序,因此为了后面不需要重烧一次,最后直接在target菜单上选择manual programming再选择program或者program & verify。

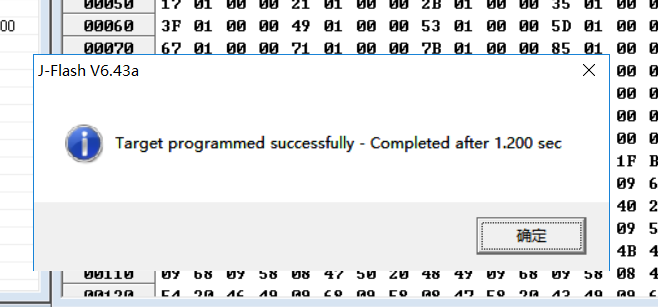

烧写成功后,会提示成功了。

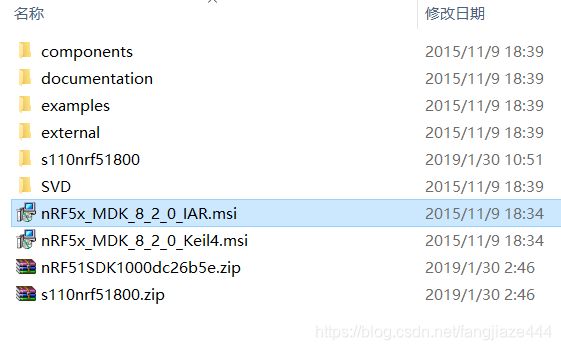

接下来进入IAR环境的点灯程序,重新回顾一下我们之前装好的库源码.

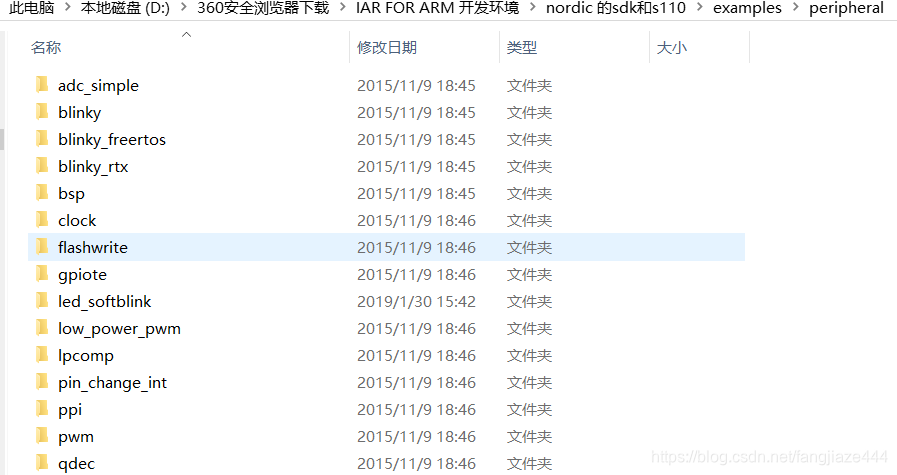

component是组件的意思,里面装的是每个工程中需要的资源中必要的驱动文件和相关的librarys库文件,方便于我们的开发而准备的。后面直接进入examples,由于我们是入门,因此从基本的驱动例程开始,如:点灯,串口,按键,中断,adc,等等。所以直接进入peripheral文件夹。结构如下:

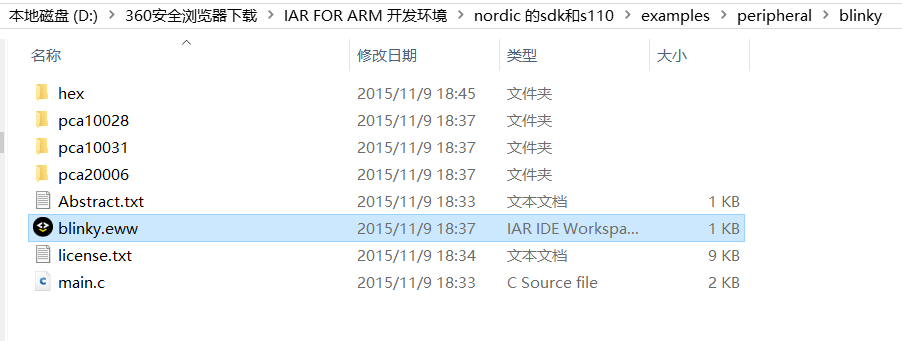

根据分析,blinky将会是我们需要的点灯实验:(翻转的意思)直接进去打开blinky.eww,前提是通过IAR for arm的IDE,有些同学可能不懂,IAR分了很多种IDE,就拿了IAR for 8051的来打开这个工程,这样是打不开这个工程的,打开了也看不见目录结构。

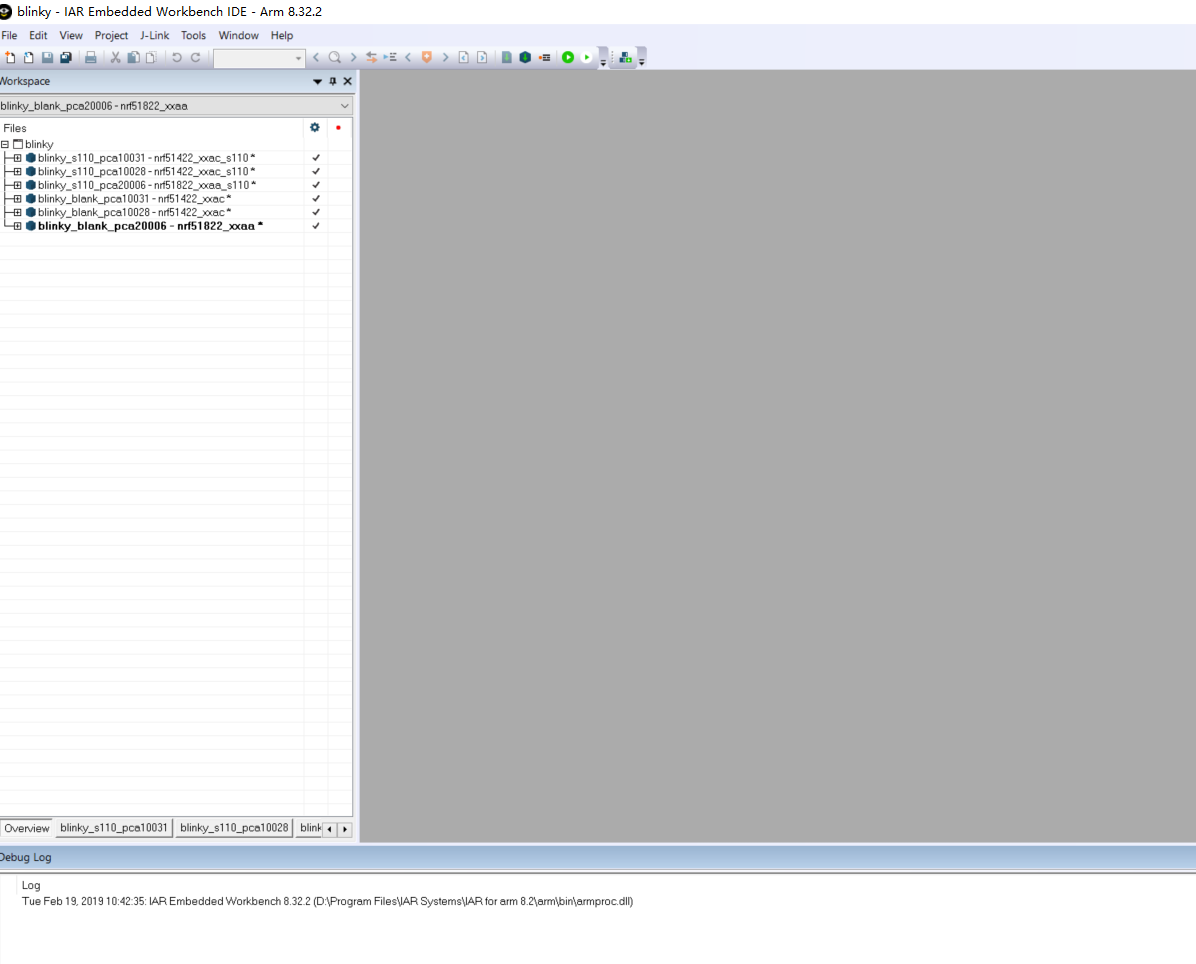

打开之后大概如下图:

注意,本人选择的是nrf51822_xxaa工程,其实也可以选择nrf51822_xxaa_s110的工程,因为我们已经烧录了s110的固件到芯片上了。本人亲测两个工程都能成功烧录。

直接编译,如下图:

编译直接通过:

由于理论知识并不详细讲,因为内容过多,至于实践操作,本人会大概介绍下怎么做可以。我们看下面的结构,有main函数还有启动文件.s。还有nrf_drivers驱动目录下的驱动文件nrf_delay.c。因此,其实点亮一个led灯需要的文件资源是比较少的。

虽然c文件就几个,但是其实里面有很多关键点是在头文件中,头文件在工程结构是看不见的,因此最主要还是进入主函数看它有什么样的头文件。

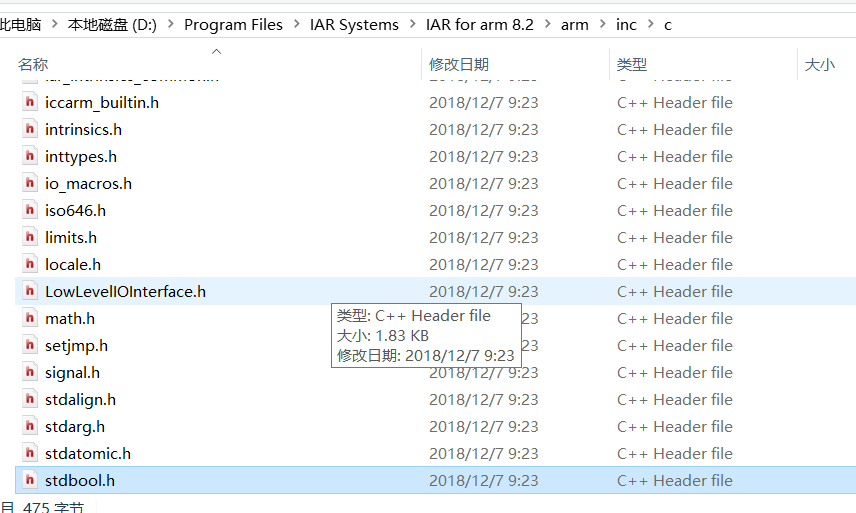

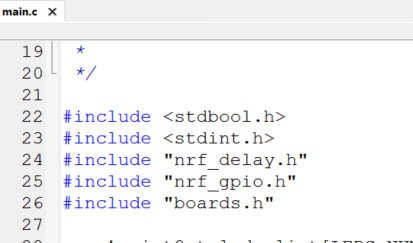

它需要了两个IAR for arm里面自带的编译器佩戴的头文件,IAR for arm其实还有许多其他的相关的头文件供大家使用。

后面有两个驱动文件,一个是delay延时驱动文件,一个gpio驱动文件,还有一个boards文件。

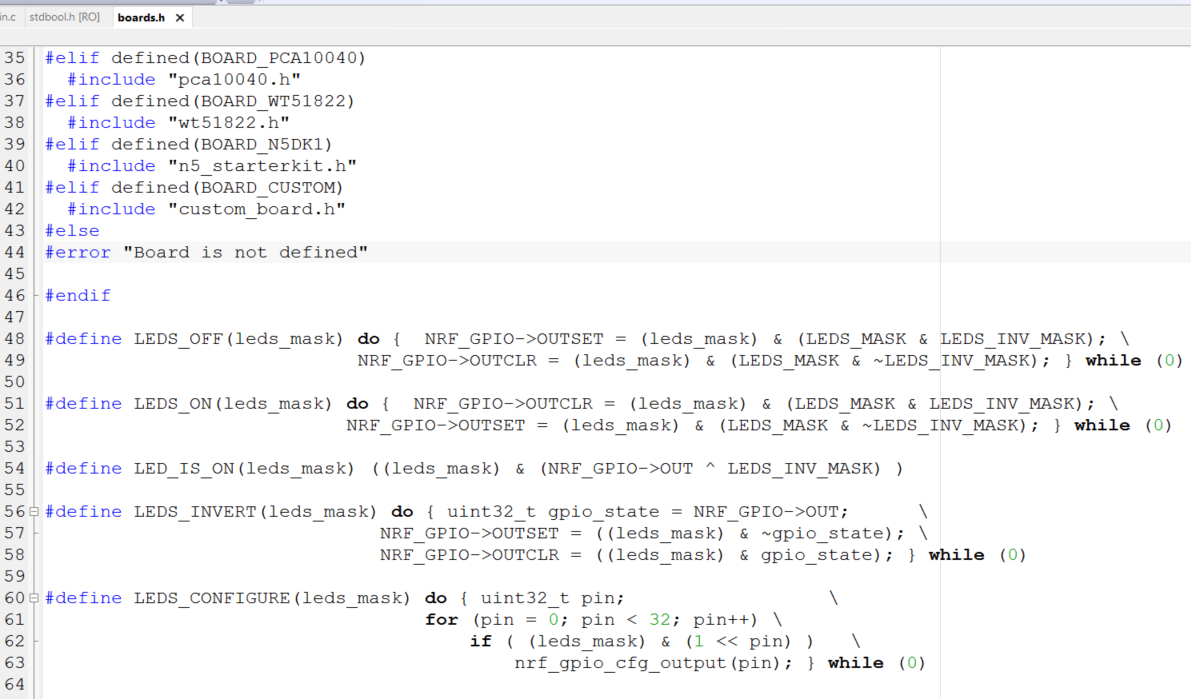

前两个就不介绍了,boards文件经过研究,发现这个文件是在驱动文件之上再模块化编程了一下,这样操作led灯时就方便许多,大家可以仔细阅读源码了解一下。这里全都是宏来完成的led拉高电平或拉低电平或翻转操作,还有led配置宏。非常方便。

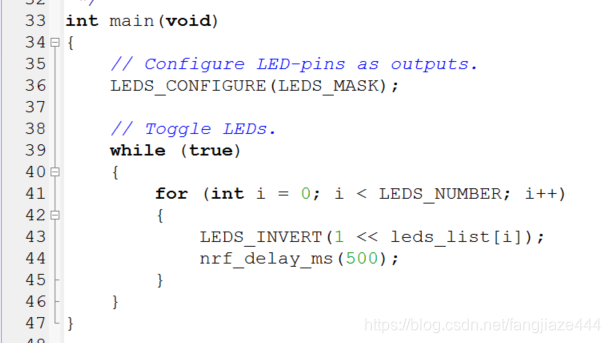

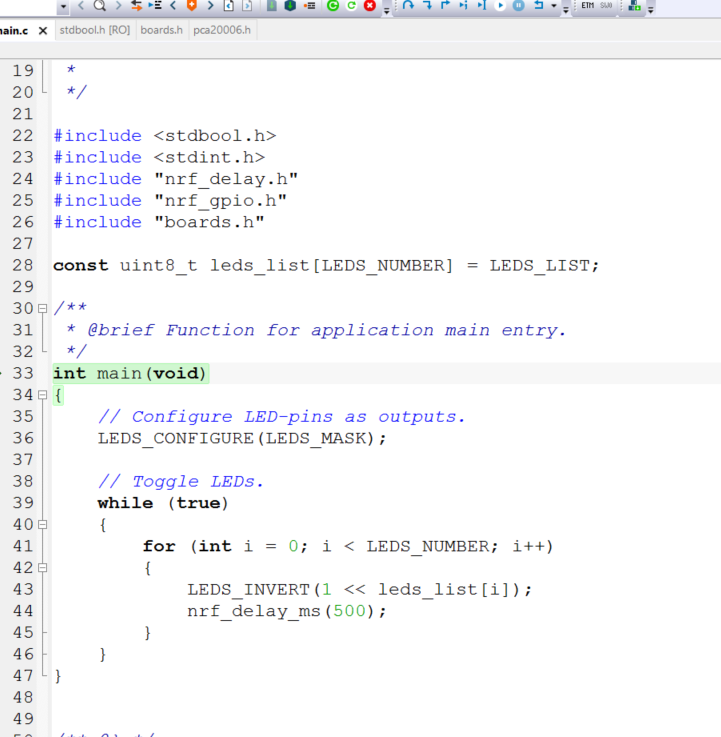

所以主函数就第一步,配置led,函数是LEDS_CONFIGURE(其实是个宏)。下面就做一个轮流翻转led的操作。

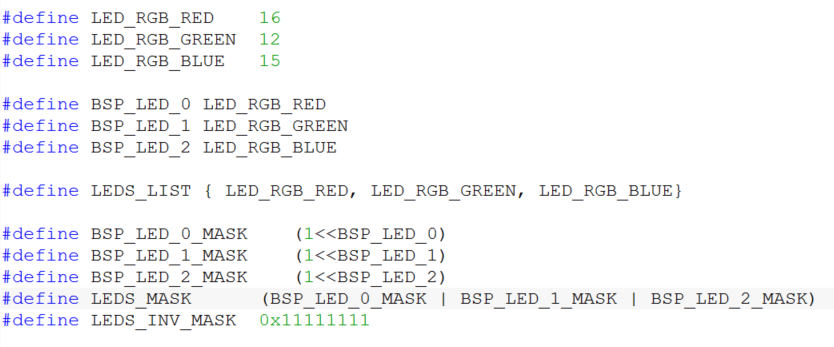

LEDS_MASK这个参数大概猜想就是引脚,跟踪过去。确实,他们是几个引脚做‘于’操作,也就是一起操作,下图中16,12,15分别代表P0.16,P0.12,P0.15 。



我试一下修改这个引脚成我的原理图中的led灯引脚。

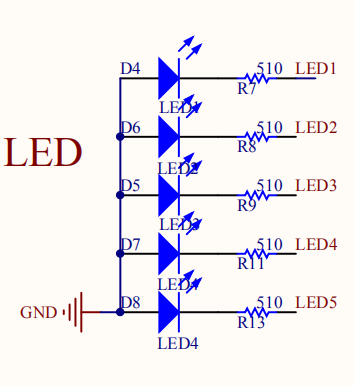

可以分析出LED1是P0.16,LED2是P0.17。。。。

由于实际开发板排版led灯顺序跟原理图有些变动,原理图上的灯序是D4,D6,D5,分别对应LED1(P0.16),LED2(P0.17),LED3(P0.18)因此我们就对程序上宏做更改。由于开发板上的灯序是D4,D5,D6 。因此修改如下图:

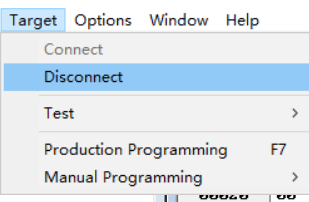

在这之前需要先把前面的jflash的连接给断掉。不然可能导致IAR烧录失败。

断掉,下面日志有提示:

断掉后即可,编译烧录这个工程了。

当调试进入到主函数这里,基本上,开发环境已经搭建完毕了。至于那些工程细节这里就不多说。毕竟敢学nrf51822的人基础水平还是有的。

退出调试,将有以下结果:
