DPDK-L3fwd测试

0x01 DPDK运行要求

注意：不同DPDK版本可能要求不同

0x02Centos 6.5 x86_64环境查看

Cpu信息：

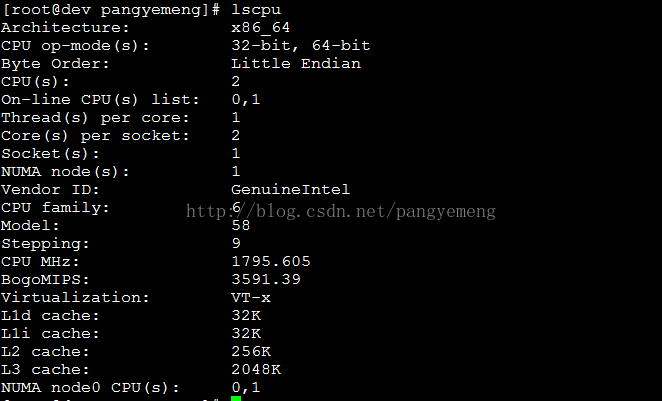

运行lscpu，输出如下：

socket：主板上插cpu的槽的数目；

core：就是我们平时说的“核“，每个物理CPU可以双核，四核等；

①物理CPU

cat /proc/cpuinfo |grep "physicalid"|sort |uniq|wc -l

②逻辑CPU

cat /proc/cpuinfo |grep"processor"|wc -l

③ CPU核数

cat /proc/cpuinfo |grep"cores"|uniq



网卡信息：

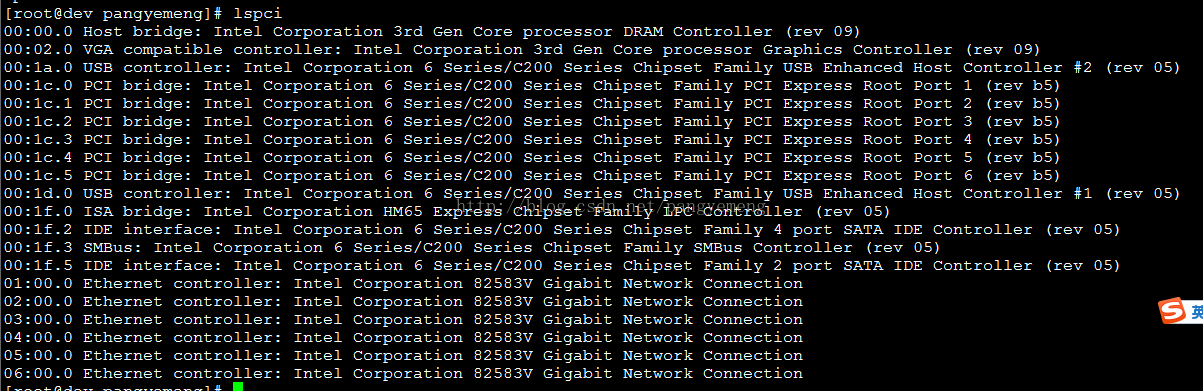

lspci

多队列网卡识别

lspci -vvv

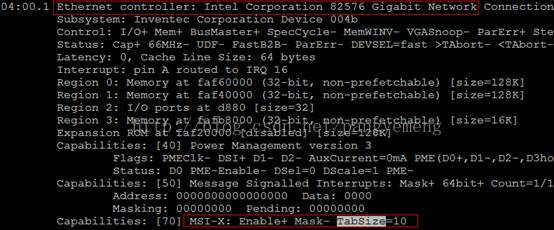

Ethernetcontroller的条目内容，如果有MSI-X && Enable+ &&TabSize > 1，则该网卡是多队列网卡，如图4.4所示。

Message SignaledInterrupts(MSI)是PCI规范的一个实现，可以突破CPU256条interrupt的限制，使每个设备具有多个中断线变成可能，多队列网卡驱动给每个queue申请了MSI。MSI-X是MSI数组，Enable+指使能，TabSize是数组大小。

GCC版本：

Linux内核信息：

0x03 Linux 内核升级

因为DPDK对内核版本有要求，所以需升级内核版本，按照如下版本进行：

1、导入public key

rpm --import https://www.elrepo.org/RPM-GPG-KEY-elrepo.org

2、安装ELRepo到CentOS-6.5中

rpm -ivh http://www.elrepo.org/elrepo-release-6-5.el6.elrepo.noarch.rpm

3、安装 kernel-lt（lt=long-term）

yum --enablerepo=elrepo-kernel installkernel-lt -y

或者安装kernel-ml（ml=mainline）

yum --enablerepo=elrepo-kernel installkernel-ml -y

4、编辑grub.conf文件，修改Grub引导顺序

复制代码

vim /etc/grub.conf

# grub.conf generated by anaconda

#

# Note that you do not have to rerun grubafter making changes to this file

# NOTICE: You do not have a /boot partition. This means that

#         all kernel and initrd paths are relative to /, eg.

#         root (hd0,0)

#         kernel /boot/vmlinuz-version ro root=/dev/sda1

#         initrd /boot/initrd-[generic-]version.img

#boot=/dev/sda

default=0

timeout=5

splashimage=(hd0,0)/boot/grub/splash.xpm.gz

hiddenmenu

title CentOS (3.10.28-1.el6.elrepo.x86_64)

       root (hd0,0)

       kernel /boot/vmlinuz-3.10.28-1.el6.elrepo.x86_64 roroot=UUID=0a05411f-16f2-4d69-beb0-2db4cefd3613 rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us rd_NO_MDcrashkernel=auto LANG=en_US.UTF-8

 rd_NO_LVM rd_NO_DM rhgb quiet

       initrd /boot/initramfs-3.10.28-1.el6.elrepo.x86_64.img

title CentOS (2.6.32-431.3.1.el6.x86_64)

       root (hd0,0)

       kernel /boot/vmlinuz-2.6.32-431.3.1.el6.x86_64 roroot=UUID=0a05411f-16f2-4d69-beb0-2db4cefd3613 rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us rd_NO_MDcrashkernel=auto LANG=en_US.UTF-8 r

d_NO_LVM rd_NO_DM rhgb quiet

       initrd /boot/initramfs-2.6.32-431.3.1.el6.x86_64.img

title CentOS (2.6.32-431.el6.x86_64)

       root (hd0,0)

       kernel /boot/vmlinuz-2.6.32-431.el6.x86_64 roroot=UUID=0a05411f-16f2-4d69-beb0-2db4cefd3613 rd_NO_LUKS  KEYBOARDTYPE=pc KEYTABLE=us rd_NO_MDcrashkernel=auto LANG=zh_CN.UTF-8 rd_NO

_LVM rd_NO_DM rhgb quiet

       initrd /boot/initramfs-2.6.32-431.el6.x86_64.img

复制代码

确认刚安装好的内核在哪个位置，然后设置default值（从0开始），一般新安装的内核在第一个位置，所以设置default=0。

5、重启，查看内核版本号

[root@dev ~]# uname -r

3.10.28-1.el6.elrepo.x86_64



还有源码安装：

0x04 DPDK中一些慨念

Port: 网卡

Socket: 物理CPU

Core: 逻辑核

Queue:队列，网卡的接收和发送队列；

0x05 DPDK环境构建

解压：tar xzvf dpdk-16.04.tar.gz

进入对应目录：

通过sh tools/setup.sh 构建DPDK环境，具体网上有很多范例；

0x06 L3fwd编译

进入cd examples/l3fwd中： make

./build/l3fwd -c 3 -- -p 0x3--config="(0,0,0),(1,0,1)"

如果直接执行会存在一些问题，需要修改几个代码，可能是系统硬件不服务要求的情况下导致：

因nb_lcores 这个值默认一个宏的值，比较大，而目前接收队列为1；因目前网卡不支持多队列，如果硬件环境满足要求，可能不存在问题；

还存在一个参数问题：

int rte_eth_tx_queue_setup	(	uint8_t	port_id,
uint16_t	tx_queue_id,
uint16_t	nb_tx_desc,
unsigned int	socket_id,
const struct rte_eth_txconf *	tx_conf
)

Parameters

port_id	The port identifier of the Ethernet device.
tx_queue_id	The index of the transmit queue to set up. The value must be in the range[0, nb_tx_queue - 1]previously supplied torte_eth_dev_configure().

所以需要注意;

0x07 L3fwd在实际环境中运行

./build/l3fwd -c 3 -- -p 0x3--config="(0,0,0),(1,0,1)"

程序能成功跑起来，但是具体lpm,hash表的配置，需进一步研究；
