Mac OS X上使用USB转串口线连接树莓派

本文主要是介绍Mac OS X上使用USB转串口线连接树莓派，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

硬件介绍

• 电脑— mac book pro, masOS 10.13.6
• 单片机— raspberry pi 3 model B
• USB转串口设备— USB转TTL串口模块CH340串口调试握手 程序员升级刷机下载WCH沁恒 (可以到某淘搜索并购买)

实践过程

1.驱动安装

驱动下载地址：>> CH340/CH341的USB转串口MAC OS驱动程序，支持32/64位系统，内有使用说明。
解压下载的zip后，点击CH34x_Install_V1.5.pkg 安装

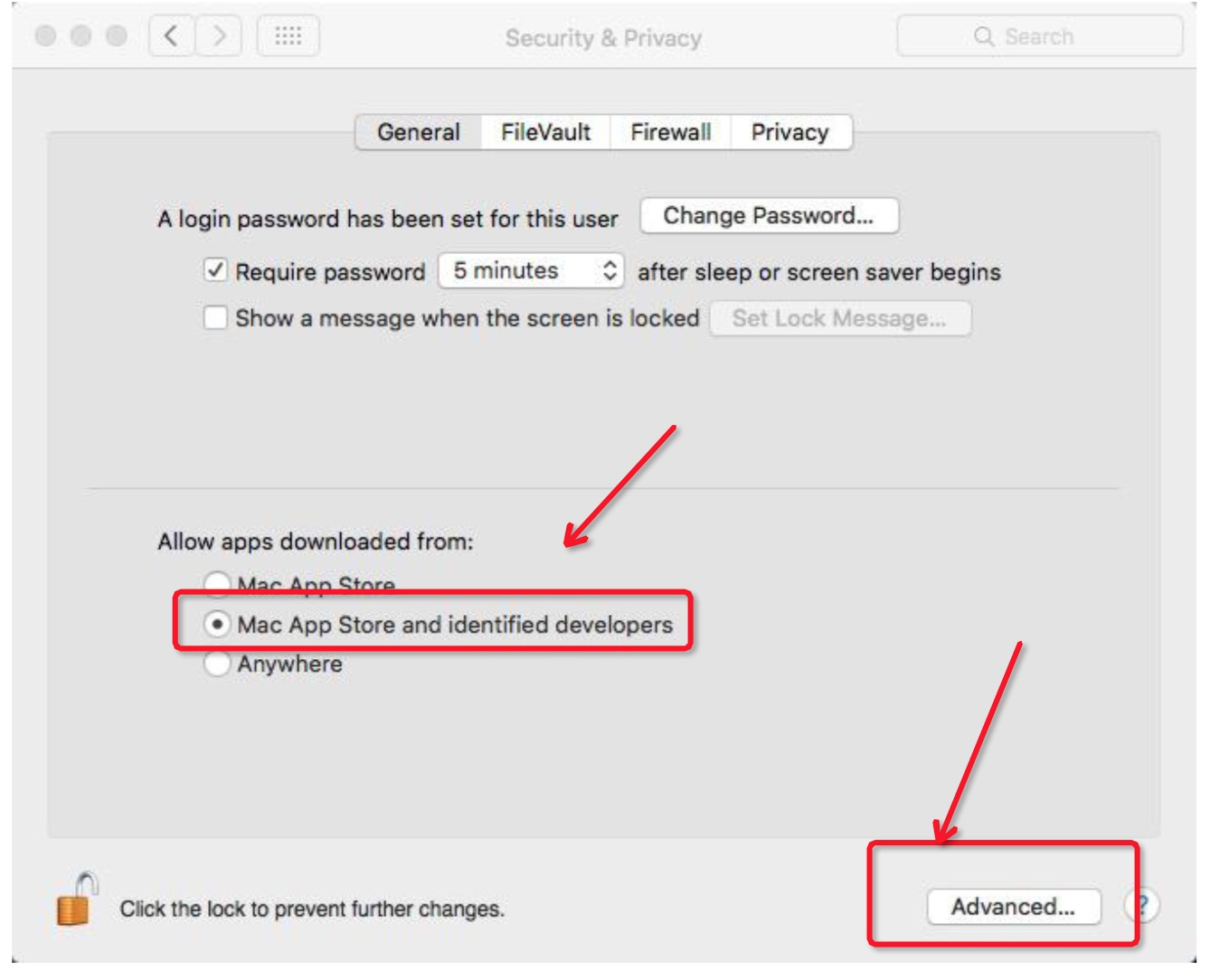

** 注：安装过程会出现安全信息授权提示，点击同意，否则驱动装无法正常加载 **

安装完成启动系统后，插上CH340 转串口板，我们就可以在 /dev/目录下看到相应的串行端口终端

2.硬件连接

TTL板子端口 -> 树莓派 GPIO端口
GND->Groud
RXD->GPIO 14(TXD)
TXD->GPIO 15(RXD)
** 注意是RXD连TXD呀 **

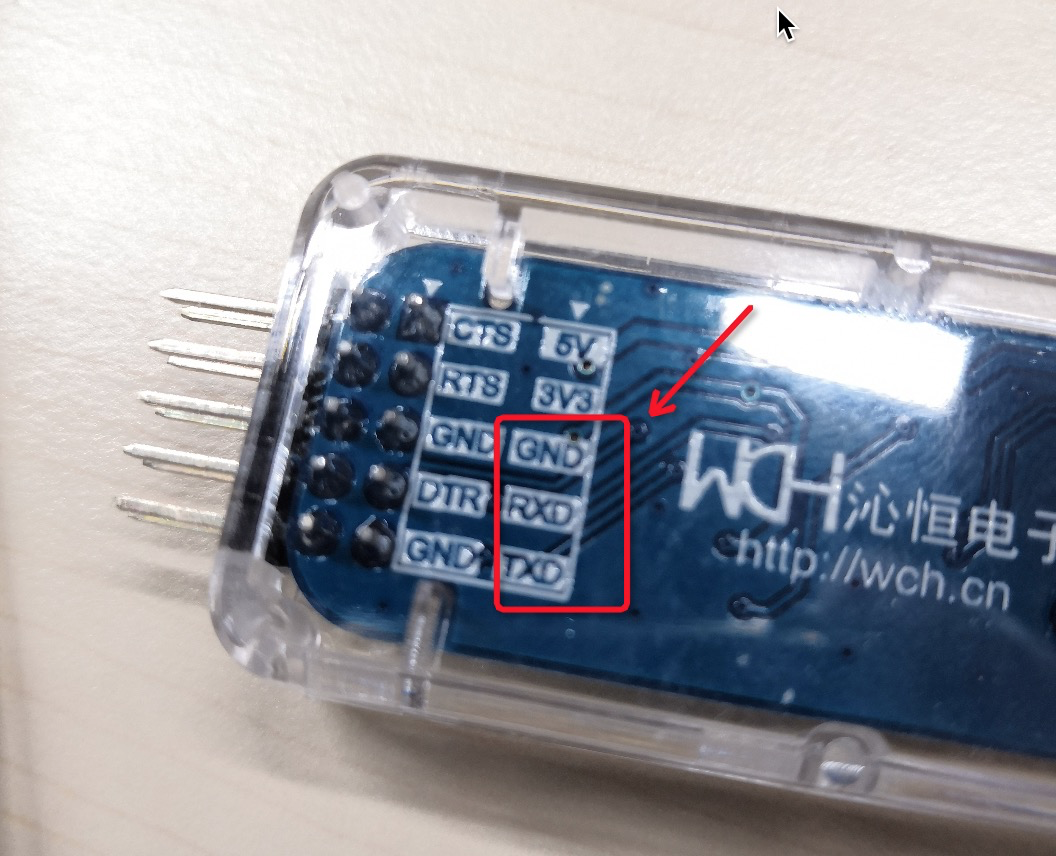

TTL端口表

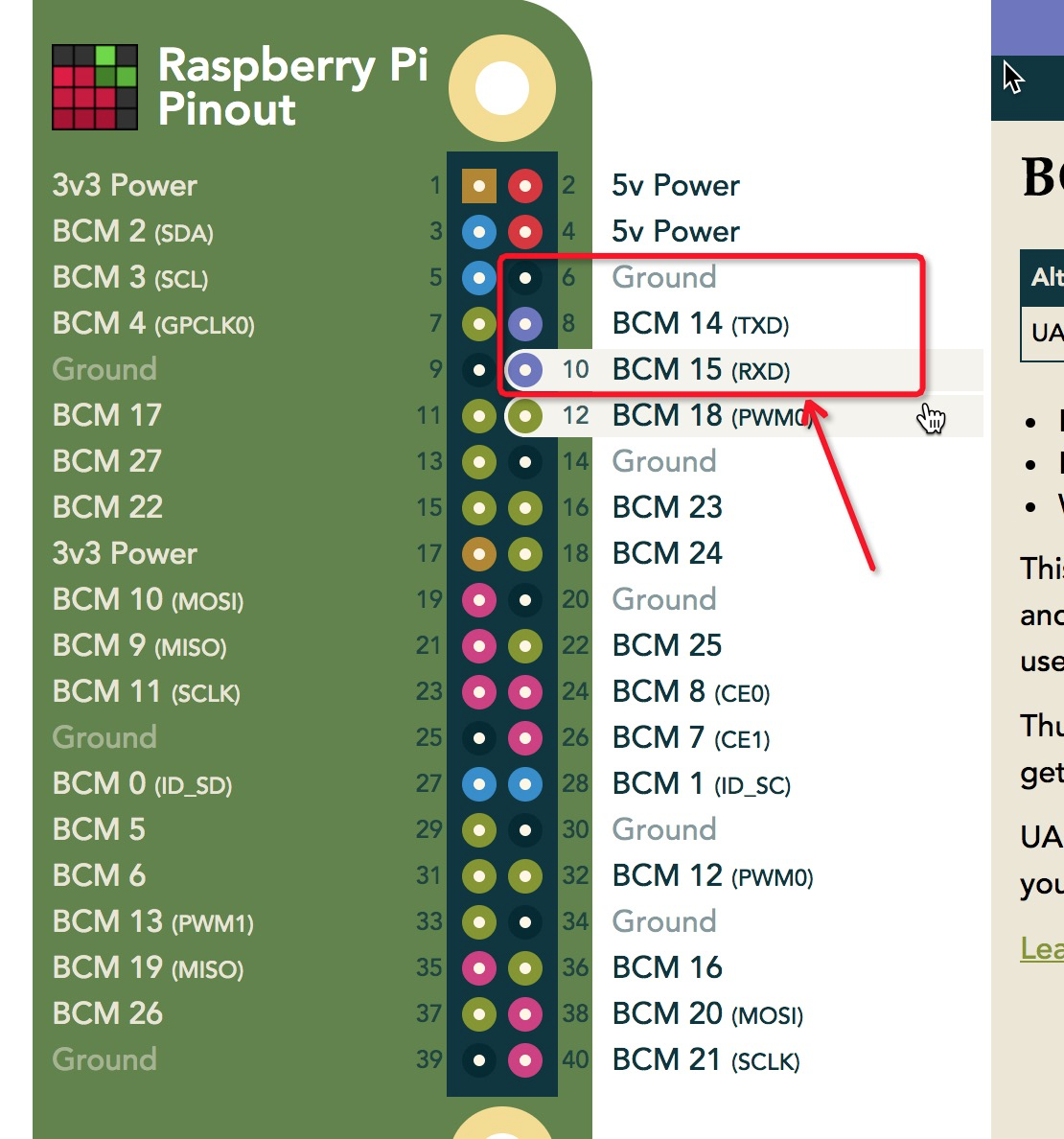

树莓派GPIO表

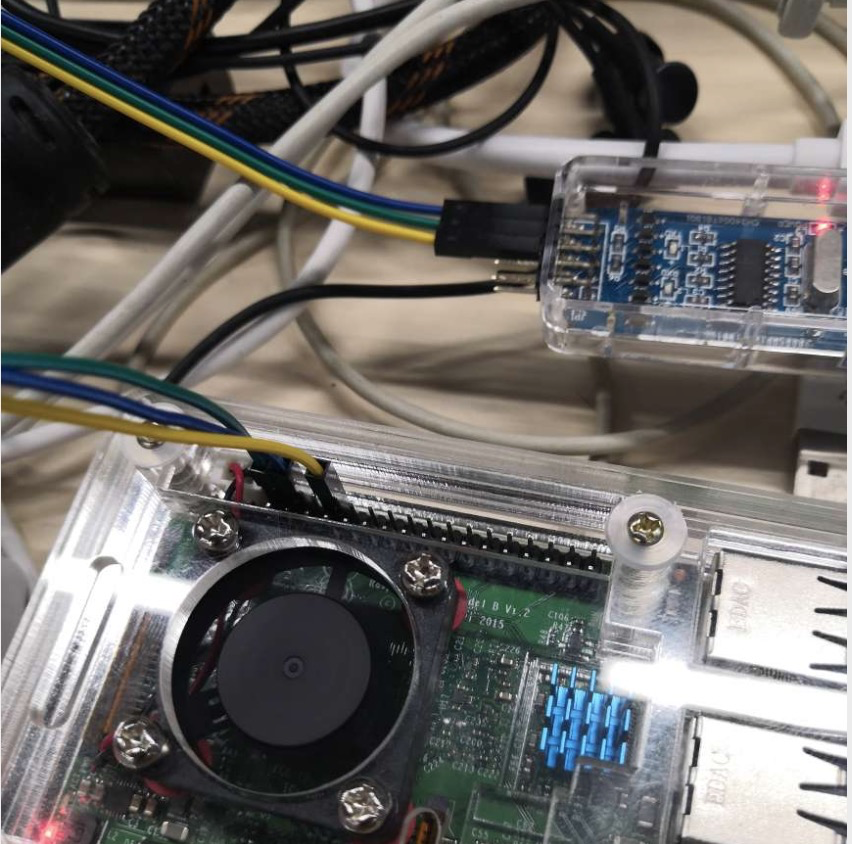

连线实际效果图如下所示

3.软件使用

使用screen登录树莓派(需要之前在树莓派开启了允许串口访问的权限)

screen tty.wchusbserial1410
