新唐 Nuvoton M2351 入门 点亮板载LED

2023-11-02 07:50

本文主要是介绍新唐 Nuvoton M2351 入门 点亮板载LED,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

产品地址

http://www.nuvoton.com.cn/products/microcontrollers/arm-cortex-m23-mcus/m2351-series/m2351kiaae/

资源地址

http://www.nuvoton.com.cn/products/microcontrollers/arm-cortex-m23-mcus/m2351-series/m2351kiaae/?group=Document&tab=2

中文参考手册

http://www.nuvoton.com.cn/export/resource-files/TRM_M2351_Series_SC_Rev1.01.pdf

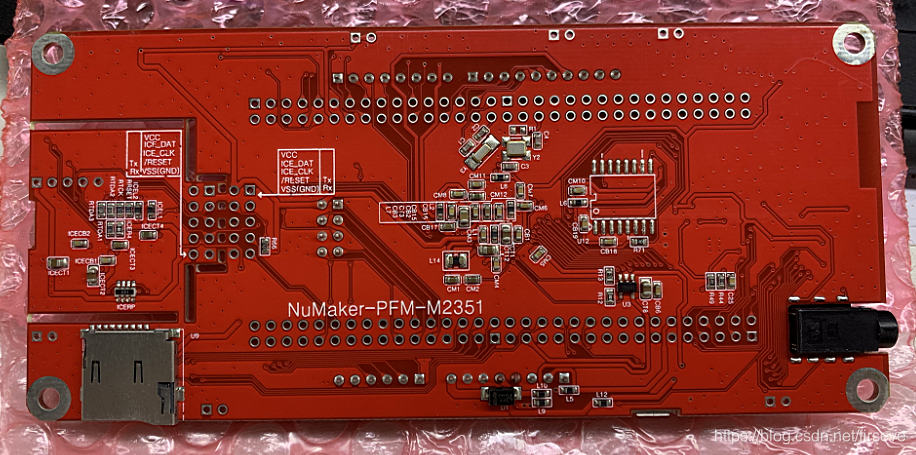

上面这是板子图

BSP下载地址(下载开发板软件开发带有BSP的)

http://www.nuvoton.com.cn/products/microcontrollers/arm-cortex-m23-mcus/m2351-series/m2351kiaae/?group=Software&tab=2

其他下载地址:

https://gitee.com/OpenNuvoton/M2351BSP/

https://github.com/OpenNuvoton/M2351BSP/

下载后解压缩,本次测试用的代码

M2351Series_BSP_CMSIS_V3.00.004\SampleCode\NuMaker\Blinky\Keil

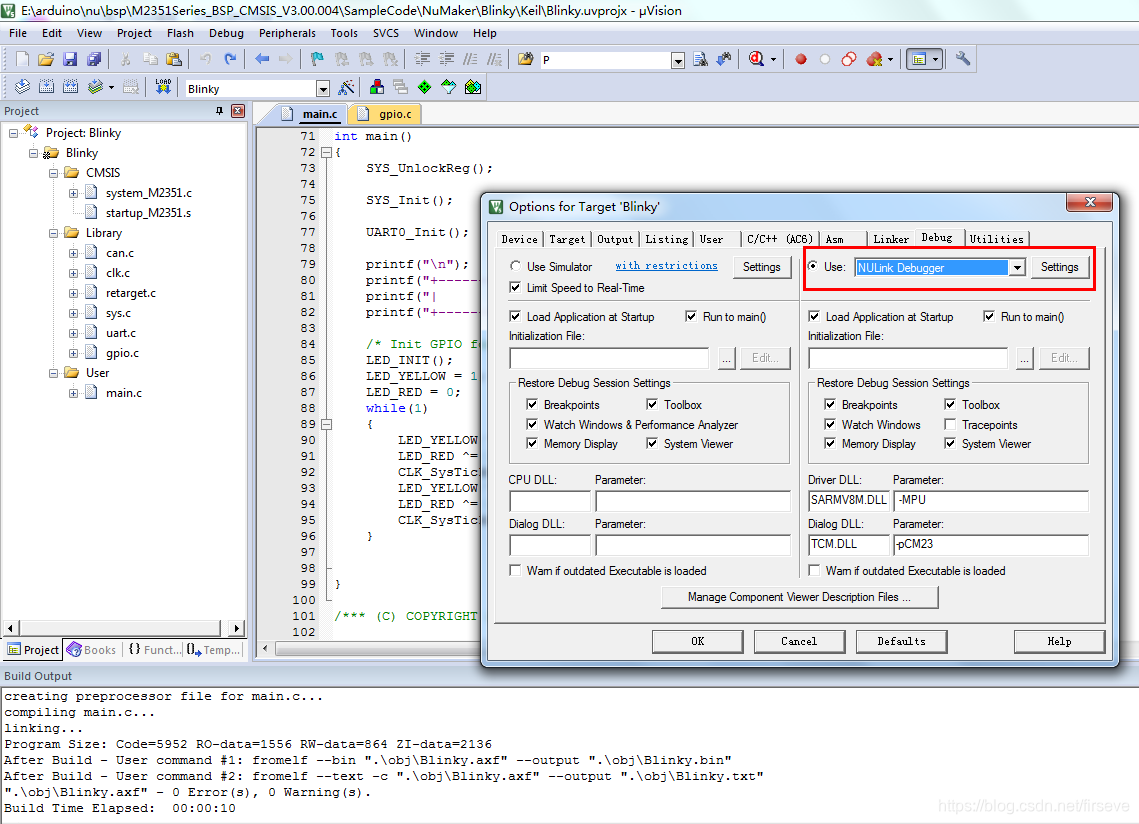

使用Keil软件打开上面代码,修改配置

新唐的Nu-Link系列的调试工具有Nu-Link-Me (ICE), Nu-Link-Pro (ICE), Nu-Link (ICE)

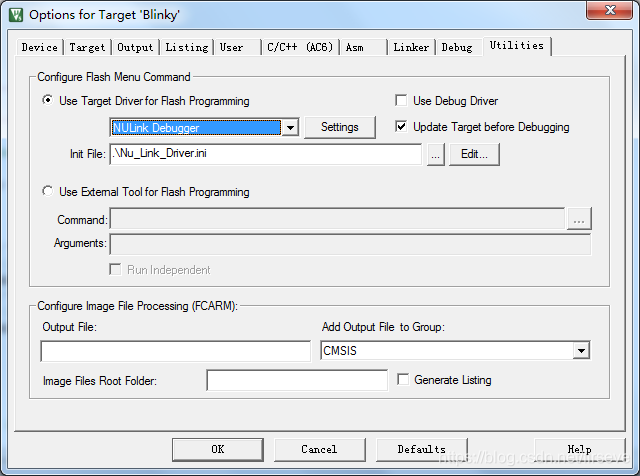

M2351板载使用的是ICE 需要选择NULink Debugger,其他板子可以选择 Novton Nu-Link Debugger

其他配置都是默认的不用动就可以了

然后Rebuild,下载代码到板子上

int main()
{SYS_UnlockReg();SYS_Init();UART0_Init();printf("\n");printf("+------------------------------------------------------------------+\n");printf("|              Simple Blinky Demo                                  |\n");printf("+------------------------------------------------------------------+\n");/* Init GPIO for LED toggle */LED_INIT();LED_YELLOW = 1;LED_RED = 0;while(1){LED_YELLOW ^= 1;LED_RED ^= 1;CLK_SysTickLongDelay(200000);LED_YELLOW ^= 1;LED_RED ^= 1;CLK_SysTickLongDelay(200000);}}

核心的代码,如上

初始化系统

1、开锁配置系统参数SYS_UnlockReg

2、配置系统参数SYS_Init

3、配置UART0配置UART0_Init

4、重新上锁 SYS_LockReg (不过此处demo代码遗漏了此代码,不清楚原因)

5、正常运行代码while死循环

CLK_SysTickLongDelay(200000); 延时200毫秒

编译上传以后需要按一下板子上的黑色Reset按钮,代码才能运行

然后就看到200毫秒红绿2个LED灯连续亮灭

作为入门这个够了,更深的自己探索吧,继续吐槽... 该有的东西都写了 就是看着费劲。。。

这篇关于新唐 Nuvoton M2351 入门 点亮板载LED的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
