STM32不同外部晶振时工程的配置问题

本文主要是介绍STM32不同外部晶振时工程的配置问题，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

遇到的问题：

同样的串口配置代码在一种407开发板上能正常输出，但是换到另一种407开发板上后就出现乱码，检查串口输出波形后发现，电平转换芯片没有问题，但是波特率却有问题。

问题原因：

经过故障排查发现出现上述问题的原因是两种STM32F407使用的外部晶振的频率不一样，前者使用的是25MHZ的晶振，而后者却是使用的8MHZ的晶振，如果代码未经更改而直接用在后者身上，就会出现上述串口乱码的情况，而且后者的每bite位的周期就是前者的三倍左右。

解决办法：

方法一：

因为 STM32F407的库文件中默认晶振值为25MHz，若外接晶振8MHz。所以：

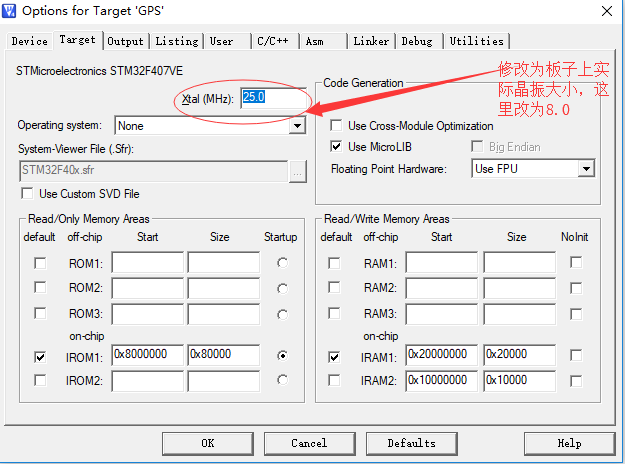

1.首先需要修改"Option for target 'xxx'"中的Target -> Xtal(Mhz)处的值(改为8MHz)。此处修改影响Debug时观察到的时钟数值。

2.stm32f4xx.h默认25M外部晶振(HSE)：

#if !defined (HSE_VALUE)

#defineHSE_VALUE ((uint32_t)25000000) /*!<Value of the External oscillator in Hz25000000 */

#endif /* HSE_VALUE*/

如果改为8M或其他值，需要修改此宏定义。

为了尽量保持官方固件库的完整性，可在stm32f4xx_conf.h中添加代码

#if defined (HSE_VALUE)

/* Redefine the HSE value;it's equal to 8 MHz on the STM32F4-DISCOVERY Kit*/

#undef HSE_VALUE

#define HSE_VALUE ((uint32_t)8000000) /*!< Value of the External oscillator in Hz */

#endif /* HSE_VALUE */

注：但PLL_M定义在system_stm32f4xx.c中的，此方法对其不可用，亲测。

3. 打开文件 "system_stm32f4xx.c" ，搜索”PLL_M",修改默认PLL_M的参数：

/*************************PLL Parameters *************************************/

/* PLL_VCO = (HSE_VALUEor HSI_VALUE / PLL_M) * PLL_N */

#define PLL_M 25

#define PLL_N 336

/* SYSCLK = PLL_VCO /PLL_P */

#define PLL_P 2

/* USB OTG FS, SDIO andRNG Clock = PLL_VCO / PLLQ */

#define PLL_Q 7

/******************************************************************************/

同样改为8M的话，PLL_M也应该改为8.（假设最后的时钟值不变）。
PLL_VCO = (HSE_VALUE or HSI_VALUE / PLL_M) * PLL_N =
25/25*336 = 336M （8/8*336=336M）
SYSCLK = PLL_VCO / PLL_P =
336 / 2 = 168M 默认是168M时钟。

方法二：（目前找到的最好解决方法，若有更好的方法，欢迎前来交流）

1.首先需要修改"Option for target 'xxx'"中的Target -> Xtal(Mhz)处的值(改为12MHz)。此处修改影响Debug时观察到的时钟数值。

2. 在"Option for target 'xxx'"中的C/C++-> Define处添加

HSE_VALUE=8000000, 宏

在这里修改HSE的值，然后依然要修改"system_stm32f4xx.c"文件中的PLL_M，否则，在115200以上波特率下，首字节字符是乱码。亲测。（修改stm32f4xx.h里面的值不是不可以，但是感觉修改里面的东西不是很好，毕竟都是库来的，以后调用的时候也不用想着这个问题。但是，现在尚未找到更好的解决办法）
