RationalDMIS volvo DMO format ouput manual

此文档说明如何输出符合VOLVO 50369标准的DMO文件

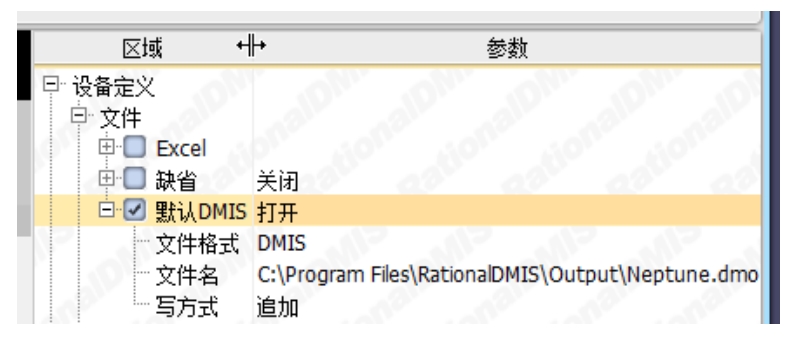

以VOLVO标准文档提供的Example of DMO file为参考，进行举例说明首先，输出DMO文件前需要在软件输出面板 设置 设备定义 文件下，把默认DMIS勾选
自学习打开，记录如下程序：

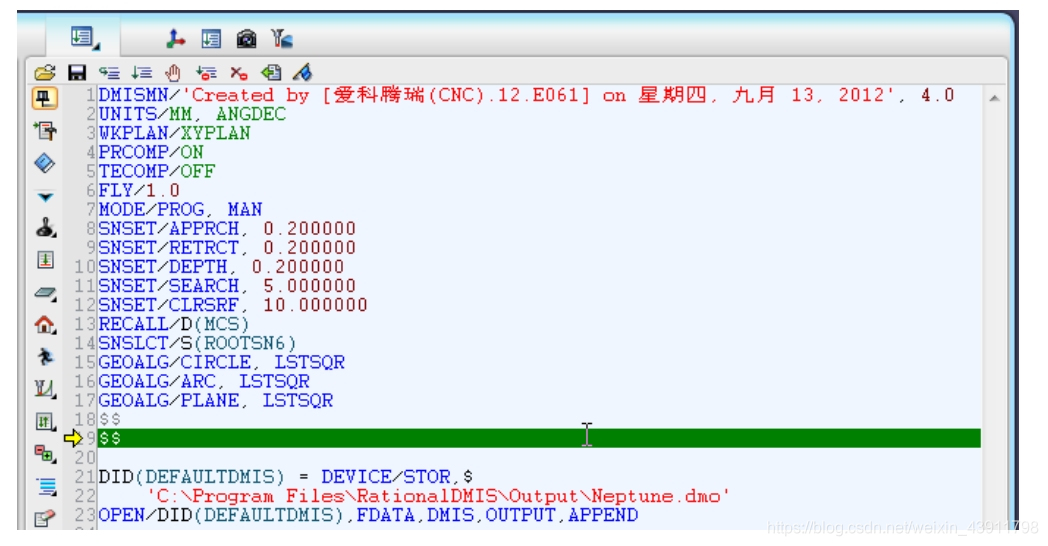

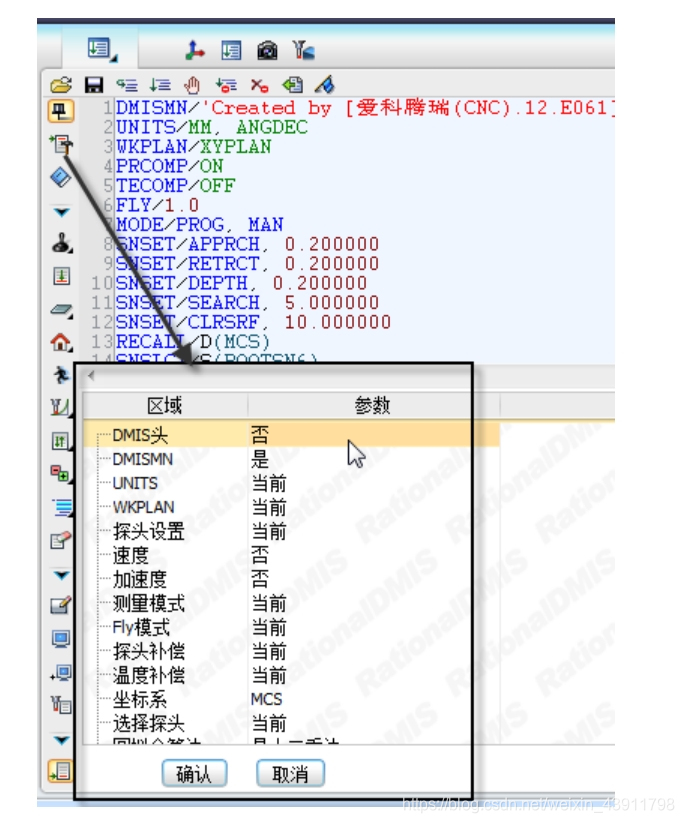

第1-17行是状态头，是输出DMO文件不需要的，从状态头设置中将"DMIS头”设置为否，重启软件之后记录的程序将不再有DMIS状态头的这些语句；
21-23行是设备定义语句，定义一个DMO文件，文件保存路径及文件名可以自己指定及更改，这里使用默认设置来说明，“写方式”可以修改数据是追加还是覆盖；
把这个设备关闭掉的方式是将勾去掉，自学习打开会有记录CLOSE语句
之后所有的语句都要放到OPEN和CLOSE之间，来形成一个完整的程序下面具体解释如何输出示例中的内容：

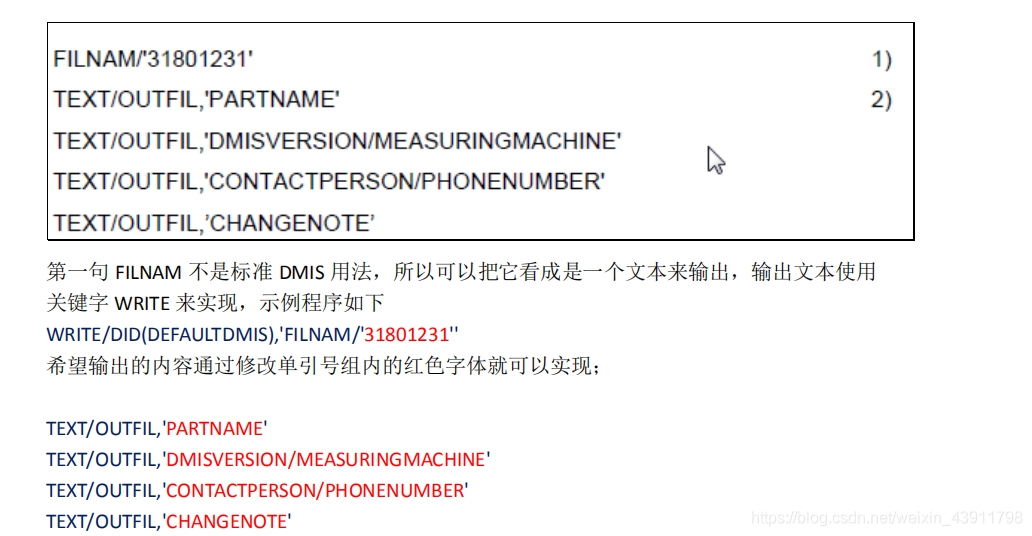

希望输出的内容通过修改单引号组内的红色字体就可以实现；TEXT语句后面红色字体内容主要是输出客户希望的内容，比如工组号、程序版本号、操作者等，根据需要自己增加或者减少TEXT语句的条数；

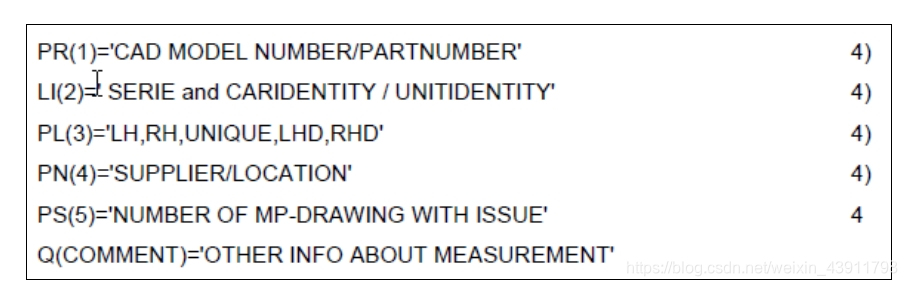

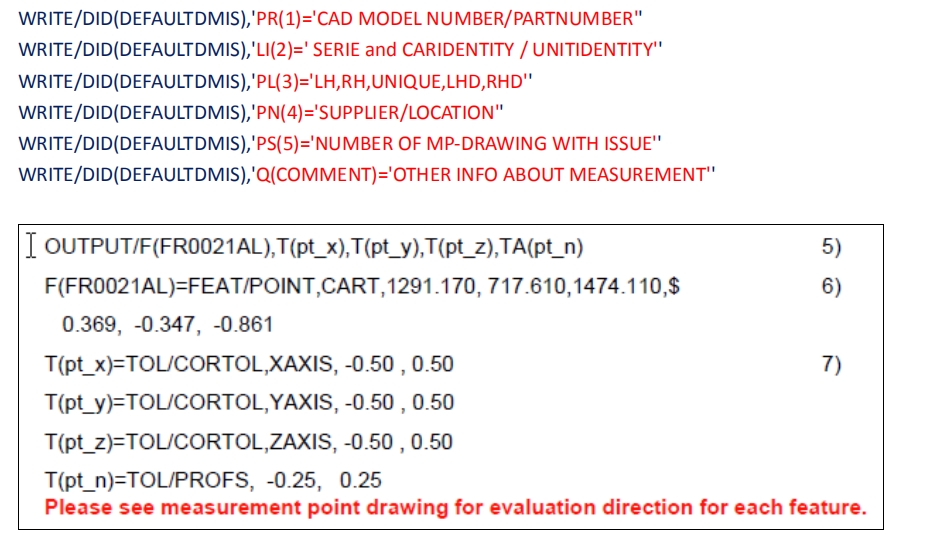

上面这几句可以当成文本语句来输出，也是用WRITE关键字实现，输出内容及WRITE条数自己控制

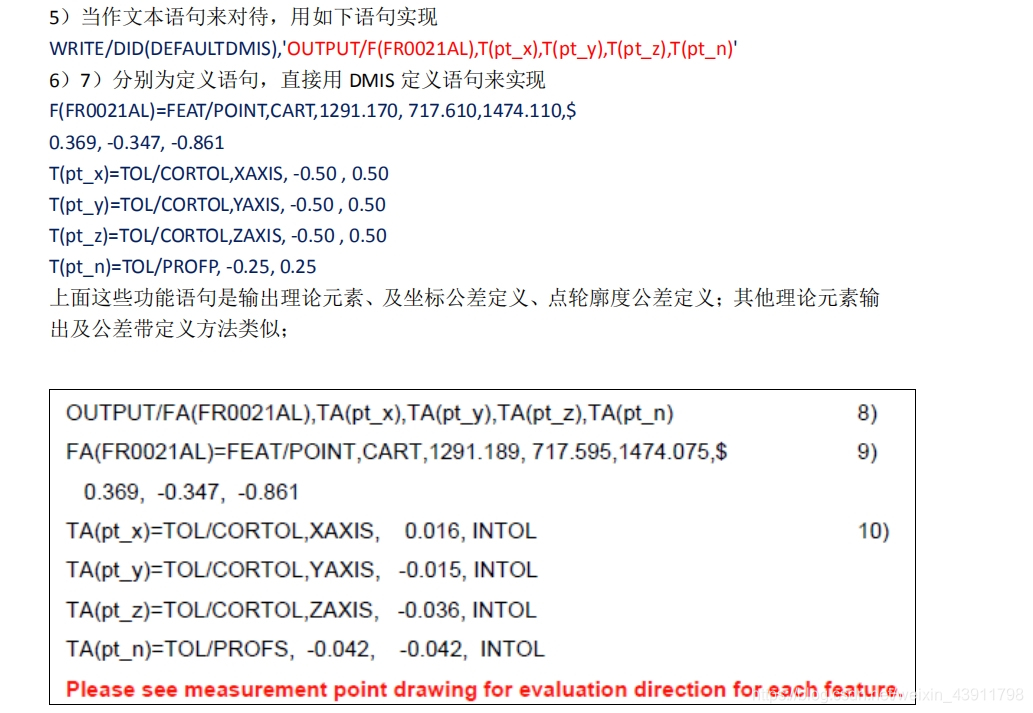

8）9）10）这些语句只用下面这一句就可以实现OUTPUT/FA（FRO021AL），TA（pt-x），TA（pt-y），TA（pt-z），TA（pt-n）

11）用它本身来实现，作用是清空输出面板中的内容；ENDFIL内容可以不加，最后自己写到DMO文件最后，因为ENDFIL运行后输出面板中的内容就清空了，所以可以不加此句，把报告保存之后，自己在DMO文件最后加上ENDFIL即可；ENDFIL

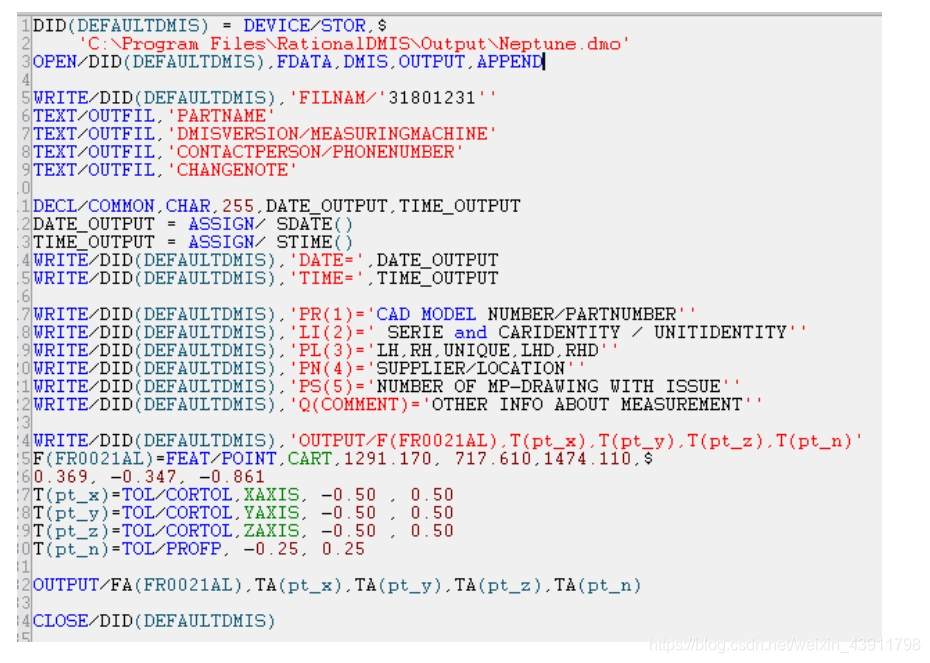

说明：这一部分只是输出，并未涉及到测量，所以要在测量完成之后再来进行DMO报告的输出；以上说明的完整DMIS程序如下，或者查看DEMO.DMI文件；

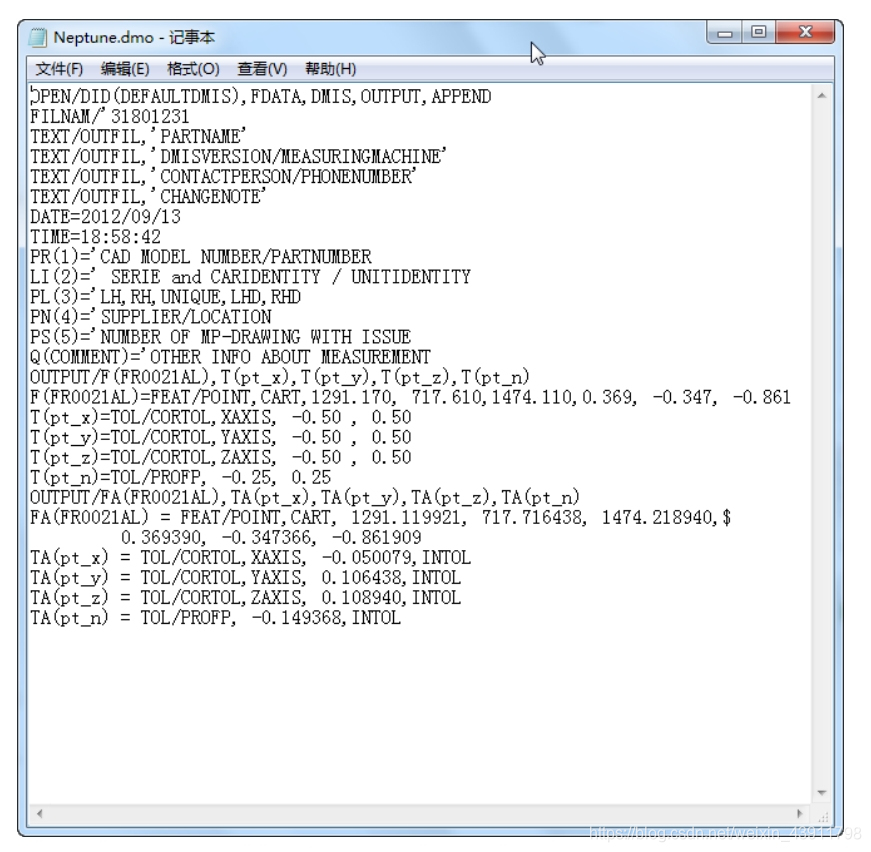

以下是输出的DMO文件截图；
OPEN语句会写入DMO文件，如果不需要可以自行删掉此行；在最后自己写入ENDFIL语句就完整了；
