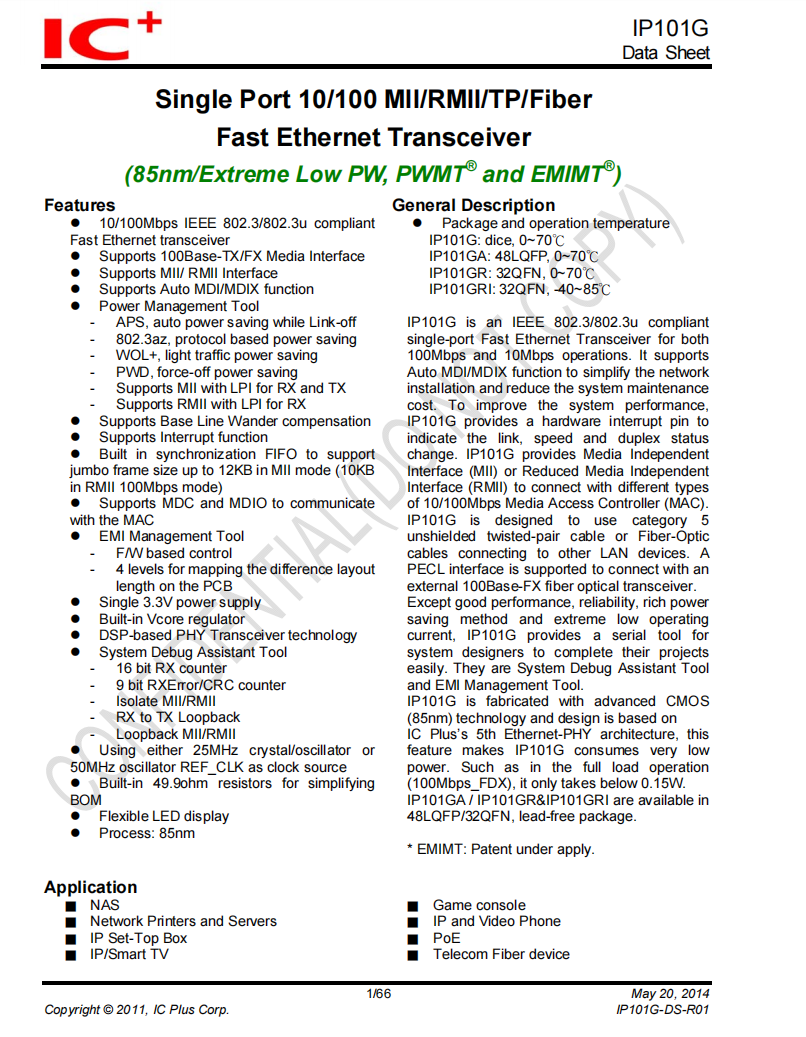

IP101GR:单口PHY芯片资料特性包装

本文主要是介绍IP101GR:单口PHY芯片资料特性包装，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！

特性

10/100MbpsIEEE802.3/802.3u标准快速以太网收发器支持100Base-TX/FX媒体接口

支持MI/RMII接口

支持自动MDI/MDIX功能

电源管理工具

APS，断开连接时自动省电

8023az，基于协议的节能

WOL+，轻交通省电

PWD，强制关机省电

支持MII与LPI的RX和TX

支持RMII与LPI的RX

支持基线漂移补偿

支持中断功能

南置同步FIFO，在MII模式(10KB)下支持高达12KB的巨型

帧大小

支持MDC和MDIO与MAC通信

电磁干扰管理工具基于F/W的控制4层用于映射差异布局PCB上的长度

单3.3V电源

内置Vcore调节器

基于dsp的PHY收发器技术系统调试辅助工具16位RX计数器9位RXError/CRC计数器隔离MII/RMII

RX到TX环回

环回 MII/RMIl

使用25MHz晶体/振荡器或

50MHz振荡器REFCLK作为时钟源

内置49.9欧姆电阻简化炸弹

柔性LED显示屏

般的描述

包装及操作温度

IP101G: dice,0~70C

IP101GA: 48LQFP0-70C

IP101GR: 32QFN,0-70C

IP101GRI: 32QFN，-40~85C

IP101G是一款符合IEEE8023/8023u标准的单端口快速以太网收发器，支持100Mbps和10Mbps的操作支持AutoMDI/MDIX功能，简化网络安装，降低系统维护成本。提高系统性能。IP101G提供一个硬件中断引脚来指示链路、速度和双工状态的变化。IP101G提供MII(MedialndependentInterface)或RMII(Reduced Medialndependent Interface)接口，可与不同类型的10/100Mbps MAC(MediaAccessController)连接。IP101G设计用于使用5类非屏蔽双绞线电缆或光纤电缆连接到其他局域网设备。支持PECL接口与外部100Base-FX光纤收发器连接

除了良好的性能、可靠性、丰富的省电方式和极低的工作电流外，IP101G还为系统设计人员提供了一个轻松完成项目的串行工具。它们是系统调试辅助工具和EMI管理工具。IP101G采用先进的CMOS(85nm)技术制造，并基于ICPlus的第5以太网-phy架构设计，这一特性使IP101G的功耗非常低。如在满负荷运行(100MbpsFDX)时，只需要015W以下。IP101GA/IP101GR&IP101GRI采用48LOFP/32OFN无铅封装。

应用:

机顶盒（STB）,网络电视盒,网络接入服务器（NAS）,网络打印机和服务器 ,游戏主机,视频电话,PoE,电信光纤设备等.
