CRC16计算详解与Labview实现方法

2023-10-31 19:30

本文主要是介绍CRC16计算详解与Labview实现方法,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

@CRC16按字节计算原理
CRC的实现原理在这里不再赘述,本节介绍个人理解的CRC按字节计算的原理。
参考文章
参考文章

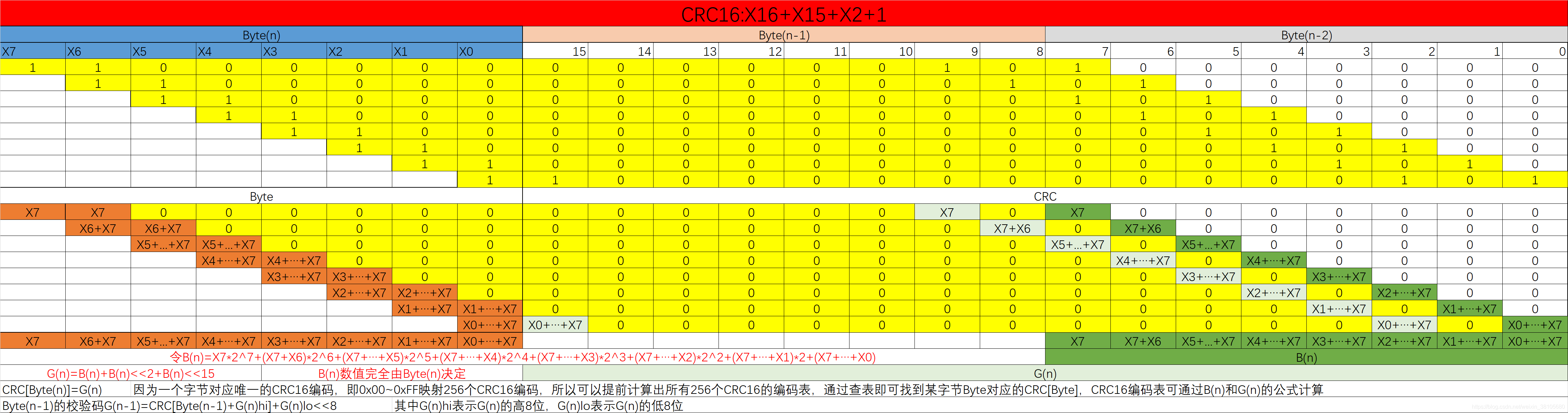

下表中+号代表异或运算![CCITT按字节计算原理图
![CRC按字节计算原理图](https://img-blog.csdnimg.cn/20190801111058512.png?x-oss-process=image/watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L3dlaXhpbl8zODEwNTY4MA==,size_16,color_FFFFFF,t_70)

以上为正向CRC计算,若为反向CRC计算则可将X7、X6~1、0及其对应列左右完全互换即可,互换完毕后,左右公式中的左移改为右移。

CRC16查表法中查询表计算的LabVIEW实现
CRC16校验码查询表
CCITT按字节计算
CCITT按位计算
XMODEM按字节计算
XMODEM按位计算
MAXIM查表法计算
MAXIM按位计算
以上程序中MAXIM为CRC16反向计算,0xA001即0x8005的反向值;CCITT为CRC16CCITT反向计算,XMODEM为CRC16CCITT正向计算。其它类型的CRC16校验码计算可根据以上三种形式变换得出。
由于CRC16在过程中计算字节对应的CRC值运算量较大,所以直接采用查表法,而CCITT采用CRC实时计算的方式。
按字节计算的效率相比按位计算效率约高10倍。

这篇关于CRC16计算详解与Labview实现方法的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
