TFBS4711和STM32F407实现IrDA红外通信

导读

项目中需要用到红外通信，预计用TFBS4711红外模组和STM32F407单片机实现。STM32内部USART支持红外IrDA物理层协议，可以配置成IrDA模式直接驱动TFBS4711，实现红外收发。

硬件电路

这里画了一个TFBS4711红外模组的转接板，用排针引出。其中IRTXD为发送数据引脚，接STM32单片机的TXD；IRRXD为接收数据引脚，接单片机的RXD。IRSD控制着TFBS4711停机，当IRSD=1时TFBS4711进入停机模式，只消耗nA级的电流。

• 下面是TFBS4711转接板电路：


电路图中的0欧电阻是不必要的，实际上可以在靠近VCC2的地方串接一个小电阻用来限制红外发送管的电流（根据实际需要）。

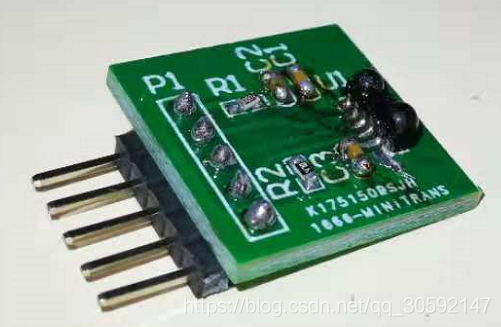

• 下面是转接板实物图:


软件代码

• 使用CubeMx配置好引脚, 这里将USART3配置为红外IrDA模式：

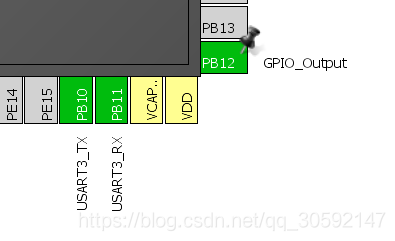

• 对应的引脚为PB10和PB11，PB12接TFBS4711红外模组的SD：


• 将USART1用于和电脑通信，返回数据：


红外的波特率等都按照默认配置就行，115200的波特率，8bit字长，无奇偶校验。

• 这里需要注意的是将PB12作为GPIO口输出，默认设为输出低电平，到红外模组的SD脚，开启TFBS4711：


生成代码工程文件后写收发的代码。这里我准备了两套STM32+TFBS4711作为发送端和接收端。

为了简单测试，我将两端代码写在一个文件里了，即两端单片机都是烧写同样的代码。

思路是程序不断地发送irDA数据，同时在接收中断里接收irDA数据，将接收的字符用UART1发送给电脑，在电脑端用串口助手显示。

下面为核心代码：

// ... 省略头文件等UART_HandleTypeDef huart1;
IRDA_HandleTypeDef hirda3;
uint8_t RxBuff[50];int main(void)
{//... 省略硬件的初始化HAL_IRDA_Receive_IT(&hirda3, (uint8_t *)RxBuff, 1);  //相当于开启红外中断while (1){HAL_Delay(1000);HAL_IRDA_Transmit(&hirda3, (uint8_t*)"c", 1, 0xFFFF); // 发送符号'c'}
}// 重载 HAL_IRDA_RxCpltCallback 接收中断响应函数（写在main.c里就行了）
void HAL_IRDA_RxCpltCallback(IRDA_HandleTypeDef *hirda)
{uint8_t ret = HAL_OK;if(hirda->Instance == USART3){do{ret = HAL_IRDA_Receive_IT(hirda,RxBuff,1); // 接收IrDA数据并开启下一次中断}while(ret != HAL_OK);HAL_UART_Transmit(&huart1, RxBuff, 1, 0xFFFF);  //通过串口1发送给电脑}
}

心得

从来没做过TFBS4711红外通信，对此毫不了解。做PCB并非我所擅长，而且这个TFBS4711很小，没有热风枪，刮锡的时候不小心把松香溅到红外收发头子上了（烙铁不知道有没有蹭到头子上），所以刚开始对此能否实现毫无把握。这中间还有个插曲，就是刚开始没认真读数据手册，以为把SD引脚设为1是片选，实际上应该是设 SD = 0 开启模组，所以刚开始设置错了一点反应都没有。

实际上TFBS4711没有那么脆弱，还实现了1m以上的正常通信（离得远了注意对准）。

所以，虽然面对的是不确定的没把握的东西，而中间又失败过，但是不可轻易认为这个不好做、行不通。想想是不是中间某个过程出错了？只要时间允许，回头仔细看数据手册或者检查代码，保证基本条件满足，然后才能成功实现。
