FRIDAY65双模RGB简要说明

软件支持

• LDN通用蓝牙双模固件和驱动
• 功能参考链接

一些常见问题解答（FAQ）

• 请参阅这个链接

电池开关

• 开关位置在CAPS按键右侧
• 开关拨向上边（ON侧），开启电池供电（此时如果断开USB连接，可使用蓝牙功能）
• 开关拨向下边（OFF侧），关闭电池供电（此时如果断开USB连接，键盘彻底被关闭，不能使用蓝牙功能）
• 如下图所示：


电池插座

• 电池插座型号是1.25-2P(51146)超薄卧贴，请使用配套的公头插头，红线接电池正极，黑线接电池负极，接错可能导致烧毁电源管理芯片，请务必确认好再接
• 插头插入方向请参阅下图：


首次使用测试步骤

• 切记不要插入USB插头（为了防止插反电池又插了USB，会烧坏，切记）
• 按照要求插入电池插头（标记为+的一侧，红线正极；标记为-的一侧为负极，黑线负极）
• 打开电池开关
• 使用手机或者具备蓝牙功能的电脑、PAD等设备，搜索键盘，应可以搜到LDN_BLE5_KB_0的键盘设备
• 如果搜不到，则可能是电池接线接反，主机未开启蓝牙、曾经配对过等问题，请排除后，再试
• 注意：如果搜不到蓝牙设备的名字，请勿插入USB插头，否则如果电池接反，100%会烧坏PCB
• 如果可以搜索到LDN_BLE5_KB_0的设备，则表示此时电池插入方向是对的，此时可点击这个名字连接，则为蓝牙模式，也可插入USB插头，则自动切换到USB模式，蓝牙关闭，并开始充电

蓝牙和USB切换

• 插入USB插头，并且键盘被电脑识别后，自动关闭蓝牙，启用USB连接
• 拔除USB插头，自动切换到蓝牙模式（如果电池开关是打开的），并尝试连接最后连接过的主机（如果已配对），否则开启广播模式，此时可配对
• 插入USB插头，但如果仅供电（例如插入了充电器，充电宝），则蓝牙保持连接，不会关闭

键盘默认层

• 功能层配置方法：点击跳转

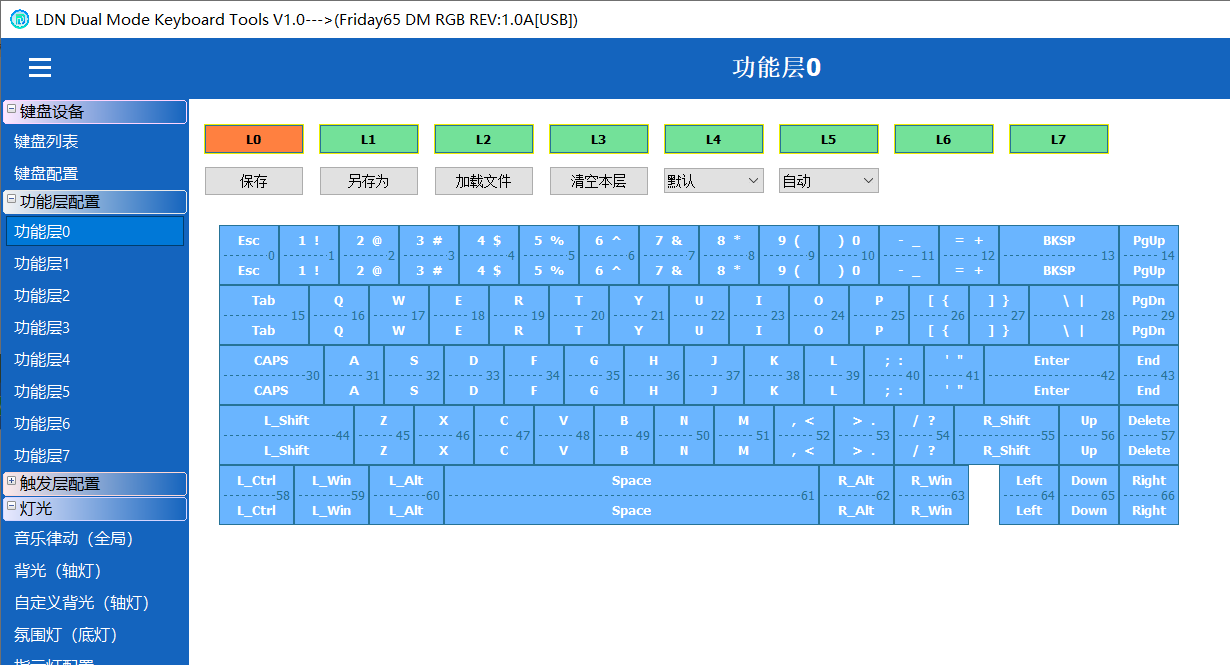

• 默认功能层0为默认配列，可连接驱动后，在功能层0查看，如下图所示：


• 当鼠标悬停在某按键上时，会弹出tip提示，提示这个按键按下弹起所配置的功能，如下图所示：

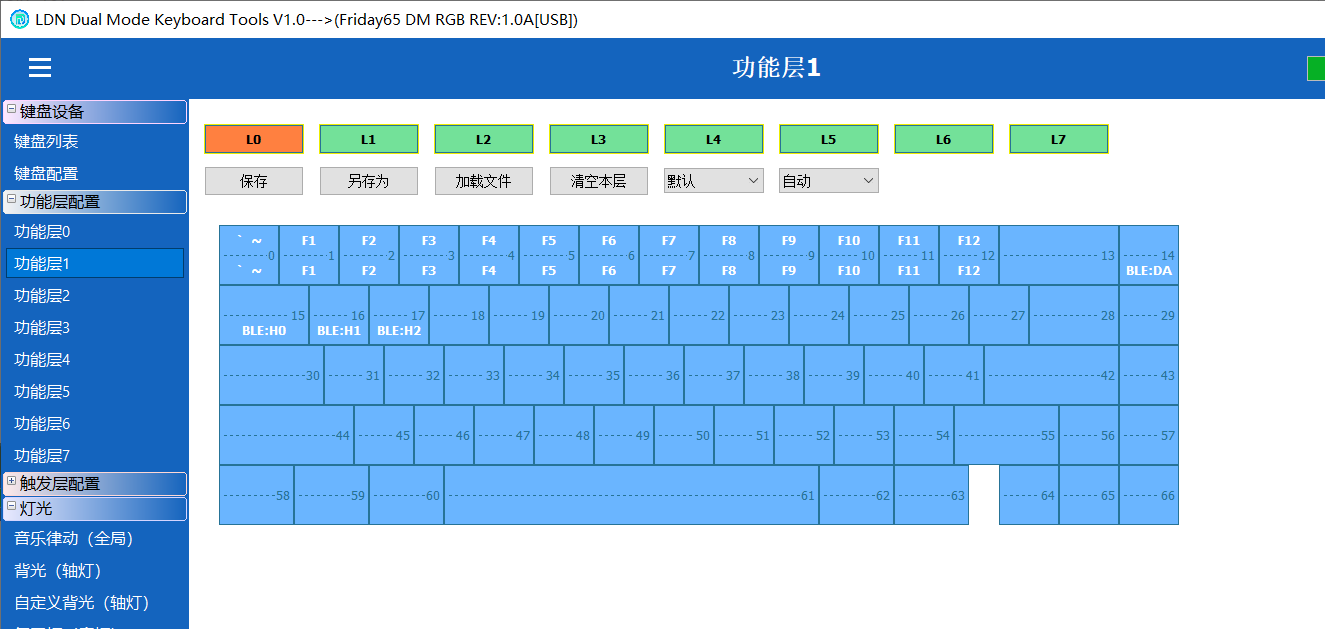

• 默认功能层1为扩展功能，可连接驱动后，在功能层1查看，如下图所示：


• 触发层配置方法：点击跳转

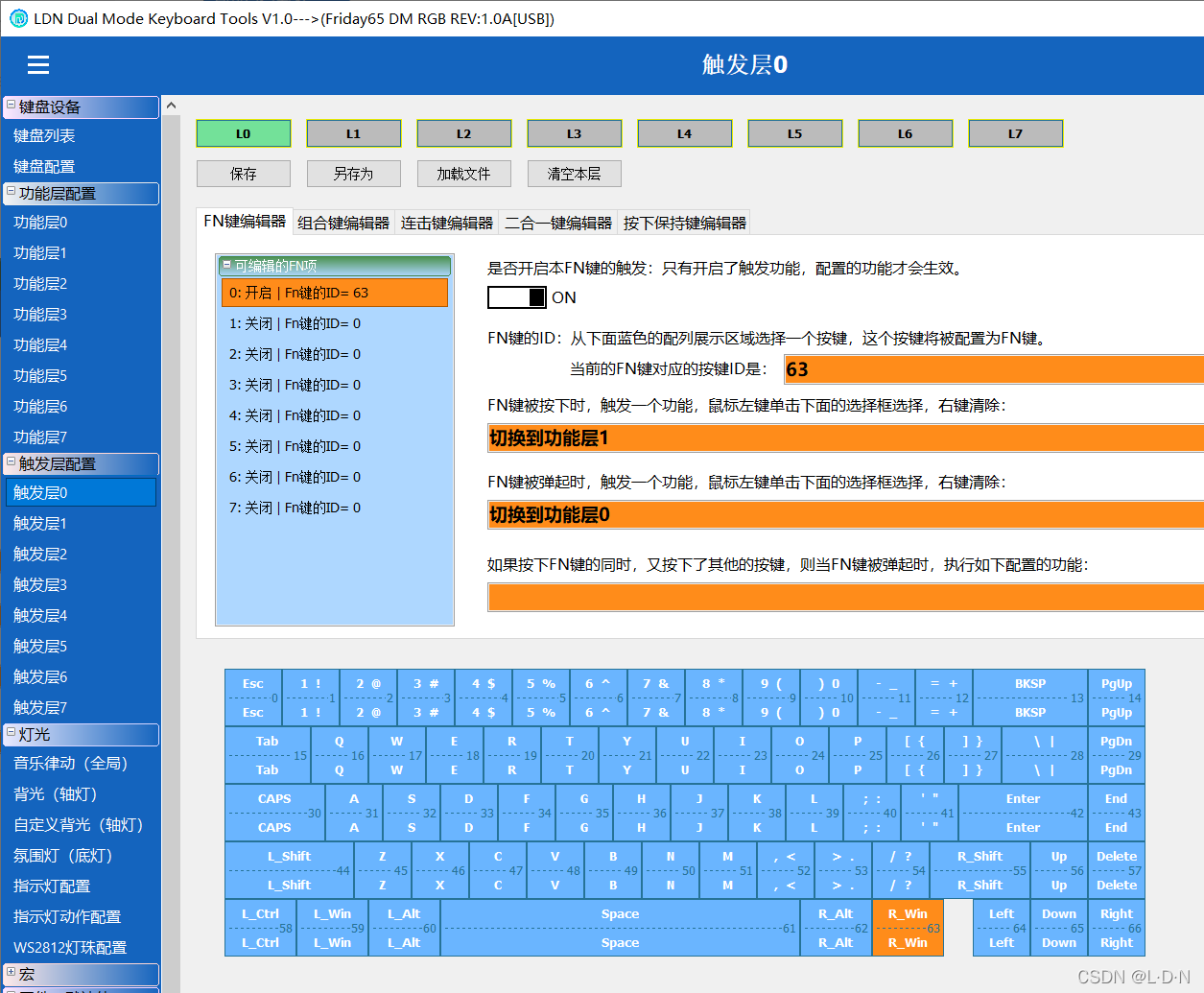

• 默认触发层0仅有FN键的配置，可连接驱动后，在触发层0->FN键编辑器页面查看，如下图所示：


默认触发层0的FN键配置的功能

• 按键ID为63（R_WIN，空格右侧第二个键）
• 按下此按键，将功能层切换到层1，此时可使用层1的功能
• 弹起此按键，再次切换到功能层0，此时可使用层0的功能

默认功能层1配置的功能

• 需要配合FN键（先按下FN键，再按对应的按键）

默认的快捷键

• FN+ESC = ~
• FN+1=F1
• FN+2=F2
• …
• FN+ -=F11
• FN++=F12
• FN+PGUP=（蓝牙模式有效，拔掉USB插头才是蓝牙模式）复位蓝牙的所有配置，所有配对信息丢失，此时如果连接了主机，则连接断开，如要再次连接，请务必同时也删除主机的蓝牙配对，否则无法再次正常配对并使用
• FN+TAB=蓝牙切换到通道0
• FN+Q=蓝牙切换到通道1
• FN+W=蓝牙切换到通道2

蓝牙配对

• 蓝牙可最多配对8台主机，主机可以是台式机（具备蓝牙适配器），笔记本电脑、PAD，安卓手机或者苹果手机
• 一个通道仅允许配对一台主机，配对之后，就只能被主机连接，而不再允许配对了，请务必注意！
• 重要：不要将多个连接通道配对到同一台主机，例：将通道0配对到主机A，又将通道1配对到主机A，这将导致问题，如果你已经这样做了，请删除主机的所有与本键盘的配对，同时键盘在蓝牙模式时，按对应的删除配对的快捷键（每个键盘都不同，请参阅对应PCB的快捷键说明），删除键盘的所有配对信息，并重新配对即可恢复
• 切换到一个已配对过的通道，则键盘仅允许配对的主机连接，其他的主机无法搜索到也无法配对和连接，从而保证了切换时不会随机连接曾经配对过的所有主机
• 切换到一个未配对过的通道，则键盘允许任何主机连接

蓝牙参数

• 蓝牙休眠时间：指多长时间不使用键盘，键盘也没有任何任务可运行，则键盘会进入深度休眠状态的时间，单位是分钟，如果设置为0，则键盘不再休眠（较为费电，不推荐），如果设置为0，但连接已经断开，则键盘将在大约5分钟内仍未连接之后，自动进入深度休眠状态
• 如果开启了律动，则键盘不会休眠，以保持律动的持续展示
• 蓝牙信号发射强度：如果环境干扰较大，出现断联，延迟高，驱动连接出错等情况，可提高此设置的值，数字越大，信号越强，越不容易出现问题，但也越费电；也有可能是接收器被金属物体遮挡、蓝牙适配器的天线未安装或者被旁边的WIFI或者其他的2.4G频段的设备干扰等问题导致断联、延迟高，请根据情况自行排除。

蓝牙MAC地址管理

• 非必要情况下，请勿修改MAC地址
• USB模式，才允许修改MAC地址
• 如果HOST MAC地址显示不是全0，则表示这个通道已经配对过主机了，HOST MAC地址框内显示的就是配对的主机MAC地址

升级固件

• 请参考以下链接升级固件：
• 点击跳转

可能出现的问题

• 蓝牙无法配对：可能将多个通道配对到同一台主机了，请删除主机的配对信息和键盘的配对信息（参考功能层1的配置，本PCB默认是FN+PGUP 删除键盘的蓝牙配对信息）
• 蓝牙无法被搜索到：电池开关未开启，当前使用的通道已经配对过别的主机了，电池插反了，电池没电了
• 蓝牙律动很卡：
  1、可能是环境干扰大，键盘与主机的蓝牙适配器之间有金属物遮挡，排除遮挡物，并提高信号发射强度尝试；
  2、可能主机的蓝牙适配器是蓝牙4的版本，请更换蓝牙5的适配器，而不是兼容蓝牙5的适配器
• 断联频繁，延迟高：解决办法同上
• 键盘固件程序出错或者有BUG：可能出现任何奇怪的问题，此时需要给键盘彻底断电，请拔除USB插头，并关闭电池开关，再次打开电池开关，此时键盘将会冷启动，可以向作者提交问题的现象，或者如何操作键盘导致的问题，从而帮助作者改进以避免将来再出现相同的问题
