用WS2812做一个自行车转向尾灯

这段时间锻炼的少了，血糖又有上升的趋势，就把我的破自行车修了一下，开始骑行。但夜间骑行不安全，就考虑加一个尾灯。
把零件盒里的电子垃圾扒拉了一下，找到一块ws2812b，8联封装好的那种，一块以前买的的arduino nano，再从老婆的旧电动车上拆了一个转向开关总成，然后就开始组装了。
【实现功能】
我要实现的功能很简单，从车把上控制尾灯的开关及左转右转。正常情况下，尾灯以呼吸灯的形式提醒后车，转向的时间采用向左或向右的流水灯显示。
【所需配件】

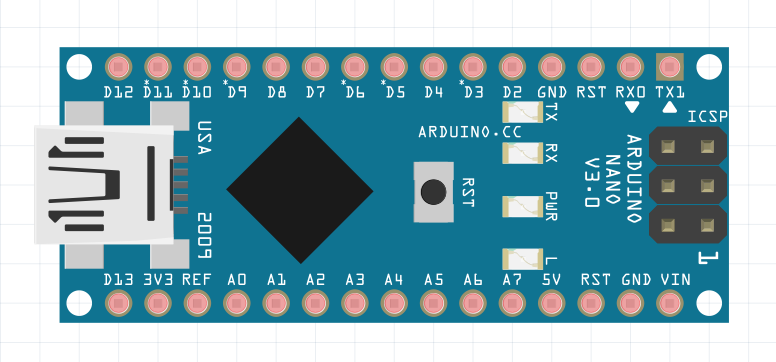

1、Arduino nano一个。
在这里插入图片描述

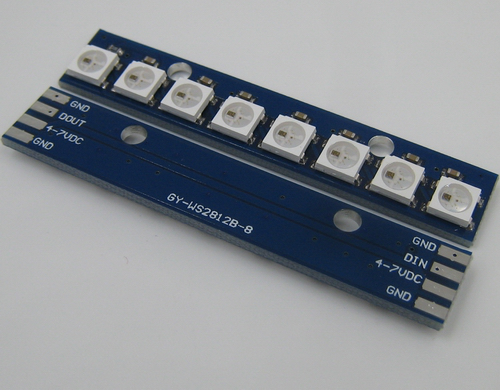

2、Ws2812b-8 LED组件一个。
在这里插入图片描述

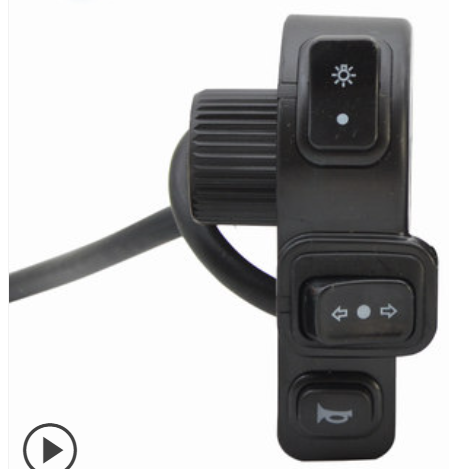

电源开关一个（尾灯白天断电关闭，夜间需要时通电打开）、双向开关一个（控制左转和右转）实际上我用一个电动车的转向总成控制，上面有大灯开关和转向开关（还有一个喇叭开关，空置不用）。
在这里插入图片描述

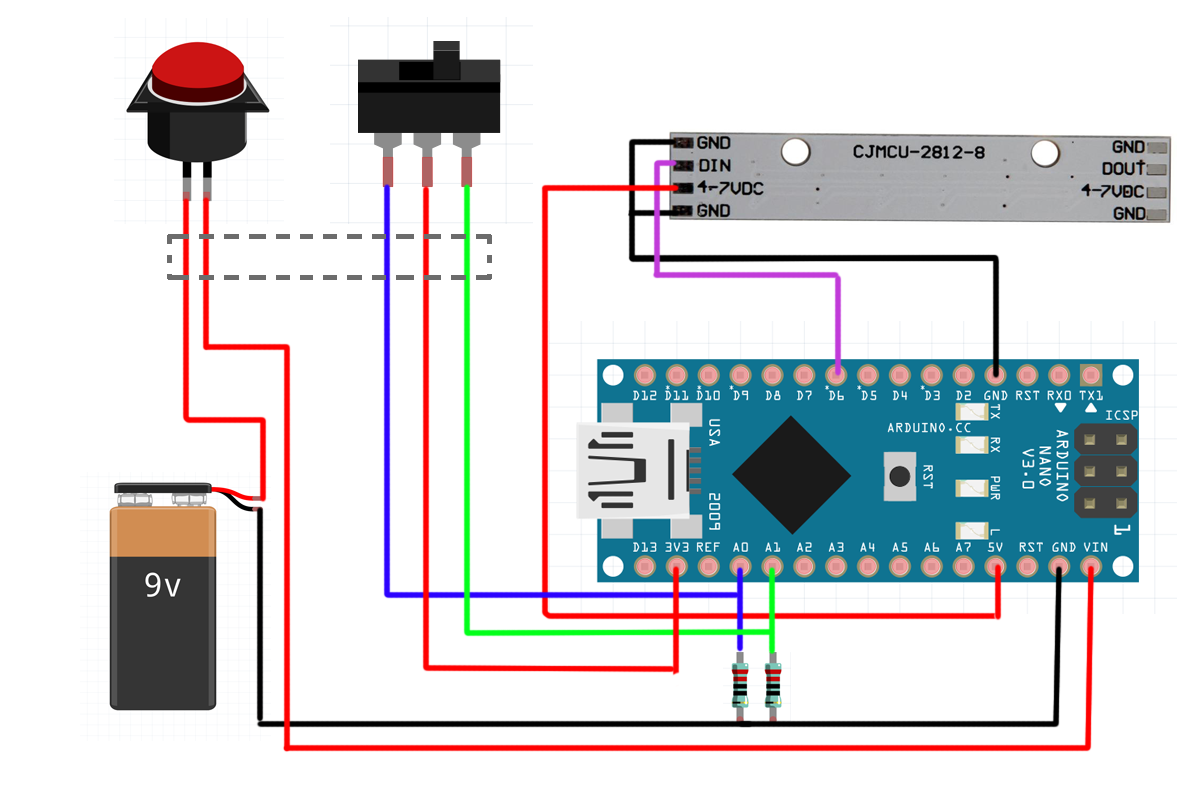

10K电阻两个（用于转向灯的分流）

【程序代码】
程序如下：

/** 本实例用于实现自行车电子尾灯，主要功能是实现夜行警示及右转、右转提示* 主要元器件包括：* 1、一块arduino nano（控制灯光显示及变化）* 2、一块8联ws2812B-8彩色LED* 3、一块9v层叠电池（普通的电量小不奈用，我用的是一个可充电的）* 4、三位开关、电源开关（也可以使用一个电动车的转向开关总成）* 5、10K色环电阻两个（用于分流）* 源码所涉及库文件到：https://download.csdn.net/download/hnkkfan/72395780下载*/#include <Adafruit_NeoPixel.h>
#ifdef __AVR__
#include <avr/power.h>
#endif#define PIN 6   //ws2812b的din接在arduino的D6上#define NUMPIXELS   8 // LED数量为8// 定义灯珠对象
Adafruit_NeoPixel pixels = Adafruit_NeoPixel(NUMPIXELS, PIN, NEO_GRB + NEO_KHZ800);int delayval = 500; // 延时变量
int Pin_Left=A0;//设置左转信号接A0
int Pin_Right=A1;//设置右转信号接A1void setup() {#if defined (__AVR_ATtiny85__)if (F_CPU == 16000000) clock_prescale_set(clock_div_1);
#endif// End of trinket special codepixels.begin(); // 初始化对象.
}void loop()
{if(digitalRead(Pin_Left)==HIGH)//如果按下左转{turnLeft();}else{if(digitalRead(Pin_Right)==HIGH)//如果按下右转{turnRight();}else//什么也没按{turnFlash();}}}
void turnLeft()
{for(int i=NUMPIXELS;i>0;i-=2){//方法pixels.setPixelColor(s, pixels.Color(r,g,b))用于设置灯珠，s为第几个灯珠，rgb为红绿蓝分量，0-255.pixels.setPixelColor(i-1, pixels.Color(255,80,0)); pixels.setPixelColor(i-2, pixels.Color(255,80,0));pixels.show(); // 在ws2812b上更新LED显示信息delay(delayval); }//下面的循环用于熄灭全部灯珠for(int i=0;i<NUMPIXELS;i++){pixels.setPixelColor(i, pixels.Color(0,0,0)); pixels.show();    }delay(delayval); }
void turnRight()
{for(int i=0;i<NUMPIXELS;i+=2){pixels.setPixelColor(i, pixels.Color(255,80,0)); pixels.setPixelColor(i+1, pixels.Color(255,80,0));pixels.show(); delay(delayval); }for(int i=0;i<NUMPIXELS;i++){pixels.setPixelColor(i, pixels.Color(0,0,0));pixels.show(); }delay(delayval);
}
void turnFlash()
{for(int i=255;i>0;i-=64){pixels.setPixelColor(3, pixels.Color(i,0,0));pixels.setPixelColor(4, pixels.Color(i,0,0));pixels.setPixelColor(2, pixels.Color(0,i,0));pixels.setPixelColor(5, pixels.Color(0,i,0));pixels.setPixelColor(1, pixels.Color(0,0,i));pixels.setPixelColor(6, pixels.Color(0,0,i));pixels.setPixelColor(0, pixels.Color(i,i/2,0));pixels.setPixelColor(7, pixels.Color(i,i/2,0));pixels.show();delay(250);}for(int i=0;i<255;i+=64){pixels.setPixelColor(3, pixels.Color(i,0,0));pixels.setPixelColor(4, pixels.Color(i,0,0));pixels.setPixelColor(2, pixels.Color(0,i,0));pixels.setPixelColor(5, pixels.Color(0,i,0));pixels.setPixelColor(1, pixels.Color(0,0,i));pixels.setPixelColor(6, pixels.Color(0,0,i));pixels.setPixelColor(0, pixels.Color(i,i/2,0));pixels.setPixelColor(7, pixels.Color(i,i/2,0));pixels.show();delay(250);}}
