加载.arx文件,最方便的方法便是,在acad.rx 文件中填写.arx文件的路径,这样点击按F5调试ObjectArx程序时,就会直接启动AutoCAD2002并自动加载.arx文件,再在CAD的命令行窗口,输入arx文件中的绘图命令即可。
假设是,你的开发工具是:VC6.0 + ObjectArx2002 + AutoCAD2002
步骤如下:
1)在VC6的工程目录下(即包含.dsp的那个目录),新建一个acad.txt文件,然后在acad.txt中添加你的arx文件的路径名,将acad.txt改为acad.rx,如下图所示:

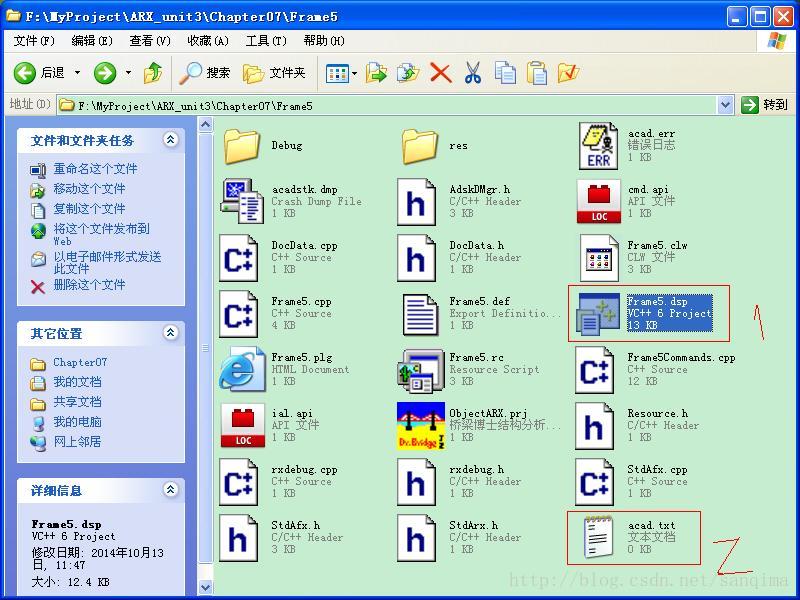

图(1)在.dsp 的当前目录下,新建一个acad.txt文件

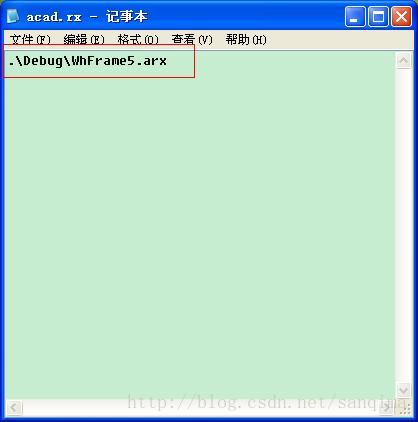

图(2)输入.arx文件的相对路径: ".\Debug\XXXX.arx",其中XXX.arx是你的arx文件名
相对路径: .\Debug\WhFrame5.arx
绝对路径: F:\MyProject\ARX_unit3\Chapter07\Frame5\DebugWhFrame5.arx
这两种路径都可以使用,推荐使用相对路径。在acad.rx 中,路径单独占一行,有N 个 .arx文件就写N行 相对路径。
在VC6.0下,acad.rx与.dsp处在同一目录。而在VS2002中,acad.rx与.vcproj 处在同一目录。
在AutoCAD 启动文件acad.rx 中指定待装入的ARX 应用程序名。acad.rx 是ASCII 文本文件,
每个ARX 应用程序必须单独占一行,AutoCAD 启动时会自动装载该文件中的ARX 应用程序。
另外,应确保$ACAD 路径定义中包括文件acad.rx 的存放目录。
2)在VC6中,按F5启动AutoCAD2002,发现“AutoCAD菜单实用程序已加载”,说明arx文件加载成功,再输入相应的绘图命令即可。

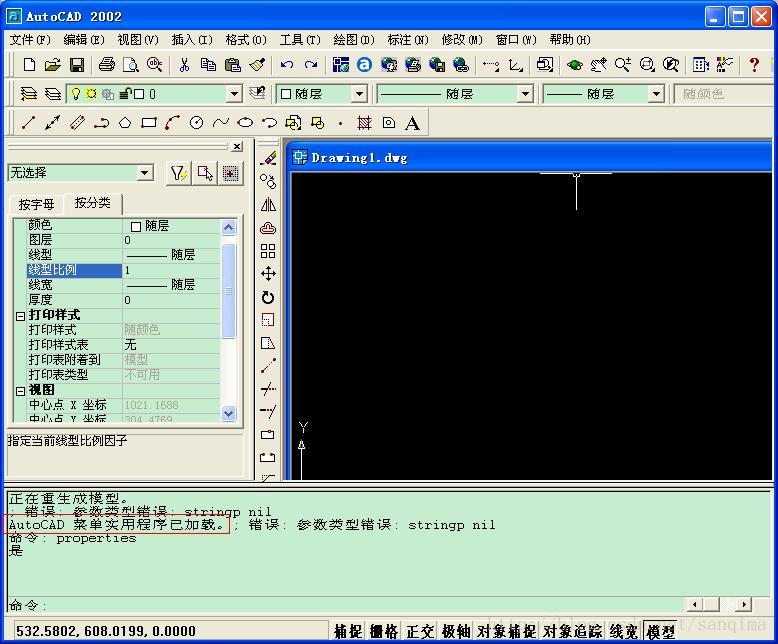

图(3)arx文件已成功加载
注意:如果你使用的开发工具是: VS2002 + ObjectArx2006 + AutoCAD2006, 这需要将acad.rx放在 .vcproj所在的目录。如图(4)所示:
图(4)在VS2002中的位置:acad.rx文件 与.vcproj 处在同一目录
参考地址:http://bbs.xdcad.net/forum.php?mod=viewthread&tid=669291
