实现4G模块sim7100在Linux系统上的拨号上网

一、实验目的：

    实现4G模块sim7100在Linux系统上的拨号上网。

二、实验平台：

    开发板：迅为4412精英版；4G模块：SIM7100开发板。SIM7100C带有USB口和串口，考虑速率等问题，采用USB接口与开发板相连接。我的4412开发板运行的是Linux最小系统，我们需要向内核添加4G模块的驱动与PPP协议支持，然后在编译内核下载到开发板。

三、实验流程

1、内核配置：源码目录，通过mkae menuconfig进入配置。

（1）大容量存储驱动

Device Drivers > USB support

make ARCH=arm menuconfig配置USB驱动：

<*> USB Mass Storage support

[*] USB Mass Storage verbose debug

<*> Realtek Card Reader support

[*] Realtek Card Reader autosuspend support

<*> Datafab Compact Flash Reader support

（2）USB驱动

Device Drivers > USB support

<*> Inventra Highspeed Dual Role Controller (TI, ADI, …)

        MUSB Mode Selection (Dual Role mode)  --->            <*>    Platform Glue Layer (TI DSPS platforms)  --->         MUSB DMA mode (Disable DMA (always use PIO))  --->

<*> USB Serial Converter support —>

[*] USBGeneric Serial Driver

<*> USBdriver for GSM and CDMA modems

（3）PPP驱动

Device Drivers > Network device support

<*> PPP (point-to-point protocol) support

<*>    PPP BSD-Compress compression                         <*>    PPP Deflate compression                             [*]    PPP filtering                                           <*>    PPP MPPE compression (encryption)                         [*]    PPP multilink support                 <*>    PPP over Ethernet               <*>    PPP support for async serial ports   <*>    PPP support for sync tty ports

<*> SLIP (serial line) support

[*] CSLIP compressed headers
全部添加进入内核后，使用make编译，编译出来的zImage烧写到开发板。（注：zImage目录：源码的arch/arm/boot/目录下）

2、交叉编译libusb

这部分为提供USB支持，这一部分我是参考下面的连接：

[libusb交叉编译] (http://www.linuxidc.com/Linux/2016-03/129581.htm)
编译成功后，将生成的libusb-1.0.20和libusb-compat-0.1.5下的库文件(lib下的文件)复制到ARM板上的linux的/lib下面即可。（我这里是最小系统下的lib下如下图：（可以直接复制过去；也可以通过先放到最小系统的lib下，直接压缩到system.ing文件中，再下载到板子上）

3、交叉编译4G模块驱动：Gobiserial.ko

我觉得这个驱动是很重要的，厂家提供的资料里竟然没有。最终在谷歌上找到了。亲测可用[下载连接]
(http://www.reyax.com/httpdocs/index.files/4G_Module.htm)
具体的操作为：将压缩包复制到ubuntu下，解压，

进入到Gobiserial文件夹，把Makefile文件的源码目录替换为我们自己的（编我直接使用的是编译驱动写的），然后make

就可以得到驱动文件Gobiserial.ko文件

将此.ko文件拷贝到U盘或者开发板上均可。至此驱动方面的工作就完毕了！！！

4、加载驱动

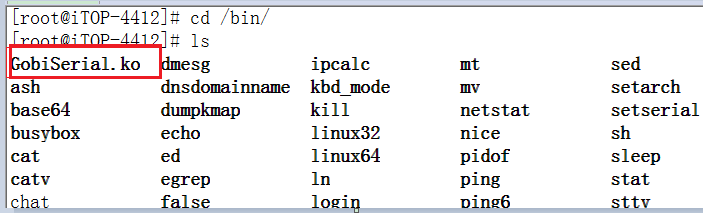

我将Gobiserial.ko文件复制到了开发板的/bin/目录下

通过加载驱动的命令:insmod Gobiserial.ko 将驱动插入到内核中

查看此模块是否成功插入：lsmod

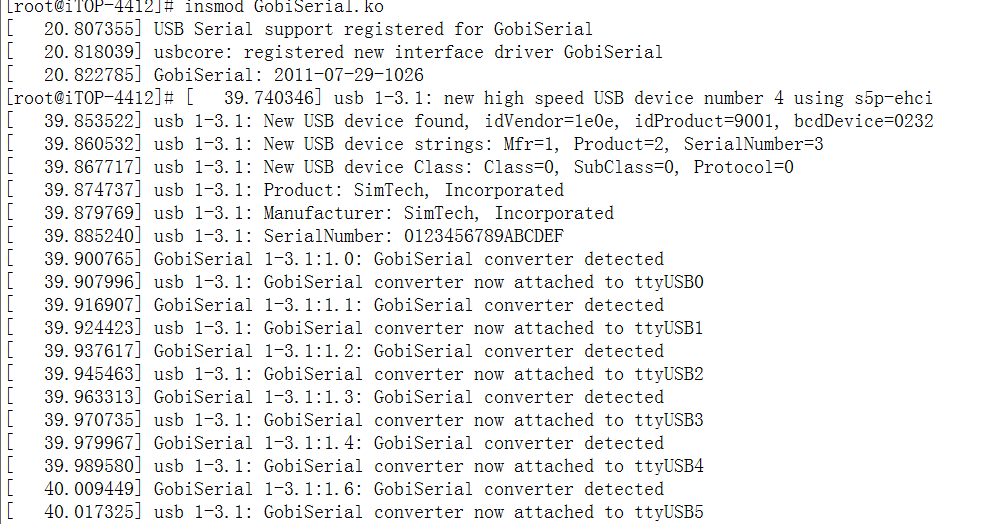

成功插入驱动后；插入4G模块，虚拟出6个ttyUSB，它们分别是：

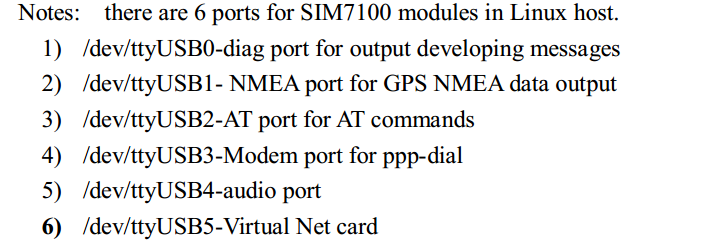

具体的作用为：

####5、交叉编译PPP
这个参考: [PPP编译] (http://www.linuxidc.com/Linux/2016-03/129580.htm)
我下载的是ppp-2.4.7，复制到ubuntu下，解压
编译：

（1）生成Makefile文件（也可直接./configure）

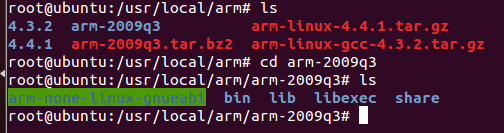

(2)编译（必须使用与开发板一致的编译器，迅为的4412用的是arm-2009q3）

（3）编译命令：

(4)安装：make install （有错，不用管）

(5)将编译出来的脚本复制到ARM开发板上：

按照上面的make好之后，由于make install出错，所以直接在目录中找到如下的四个文件：

chat pppd pppdump pppstats

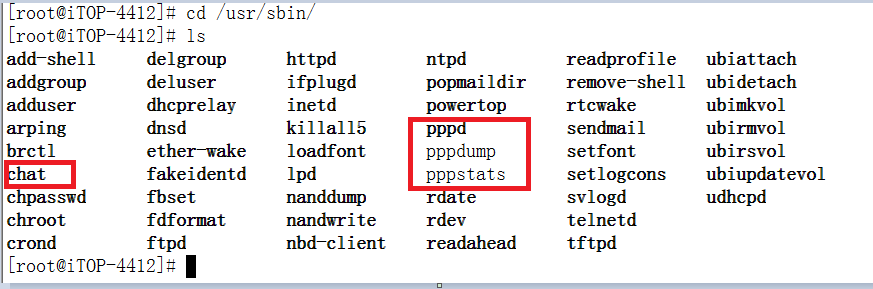

复制到ARM开发板的/usr/sbin目录下：

(6)建立/etc/ppp目录：

从ppp-2.4.7相应目录中拷贝文件，建立如下目录结构：
注：前两个文件我是从ppp-2.4.7目录下拷贝的，另外的没找到，直接到/etc/ppp目录下复制：
/etc/ppp/chap-secrets
/etc/ppp/pap-secrets
/etc/ppp/ip-up
/etc/ppp/ip-down
/etc/ppp/peers/

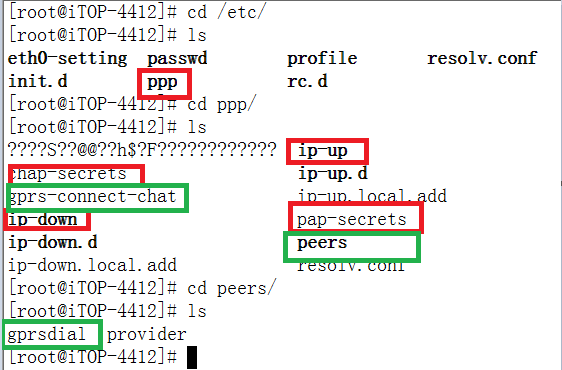

拷贝之后放到开发板的对应目录下：如下图所示

至此，ppp编译顺利完成！！！！

(5)拨号脚本设置

（1）a.在/etc/ppp目录下使用 vi gprs-connect-chat 建立文件

内容如下：
#/etc/ppp/gprs-connect-chat
# chat script for China Mobile, used in SIMCOM sim4100 TD module.
TIMEOUT 15
ABORT “DELAYED”
ABORT “BUSY”
ABORT “ERROR”
ABORT “NO DIALTONE”
ABORT “NO CARRIER”
TIMEOUT 40
” \rAT
OK ATS0=0
OK ATE0V1
OK AT+CGDCONT=1,”IP”,”CMNET”
OK AT+CGEQREQ=1,2,128,384,,,0,,,,,,
OK ATDT*99*1#
CONNECT
保存之后，退出

(2)进入/etc/ppp/peers/目录：vi gprsdial 建立文件

内容如下：
#/etc/ppp/peers/gprsdial
# This is pppd script for China Mobile, used SIMCOM SIM7100 Module
# Usage: root>pppd call gprs
#Interface which be used is the interface which connects physics interface of SIM7100 Module.

/dev/ttyUSB3
115200
crtscts
modem
#noauth
debug
nodetach
#hide-password
usepeerdns
noipdefault
defaultroute
user “cmnet”
0.0.0.0:0.0.0.0
#ipcp-accept-local
#ipcp-accept-remote
#lcp-echo-failure 12
#lcp-echo-interval 3
#noccp
#novj
#novjccomp
#persist
connect ‘/usr/sbin/chat -s -v -f /etc/ppp/gprs-connect-chat’
#disconnect ‘/bin/chat -v -f /etc/ppp/gprs-disconnect-chat
拨号的脚本成功完成！！！
*

(6)进行拨号

超级终端输入：pppd calll gprsdial

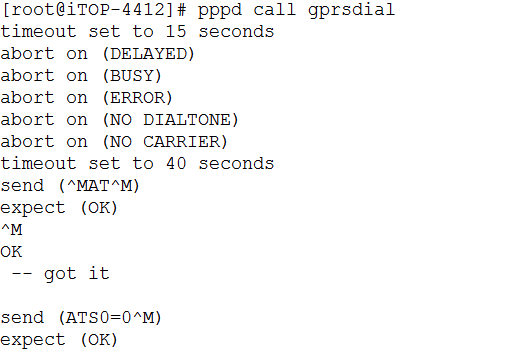

现象：出现以下说明拨号成功（未全部列出）

查看模块运行状态：
我们使用：pppd call gprsdial & 将4G模块设置为后台运行，这样的话，有利于我们操作。

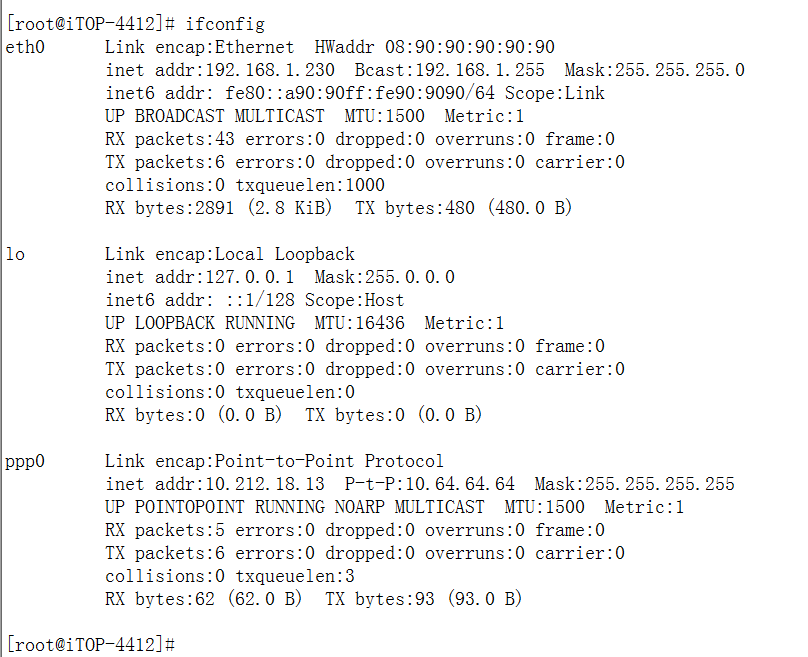

输入：ifconfig查看网络：

出现ppp0说明：4G模块确定拨号已经成功了。为了防止与本地的网络冲突，我将开发板上的网线拔掉！！

（7）测试

拨号之后进行测试，通过ping命令来看是否可以ping通IP和域名。

(1)a.ping IP:

出现 “ping: sendto: Network is unreachable”（内心崩溃。。。。。。。。）
解决方法：
[ping 不通ip解决] (http://www.cnblogs.com/embedded-linux/p/5258388.html)
测试是否ping通baidu的IP地址。如果ping不通，需要给本机加条路由，使用如下指令：

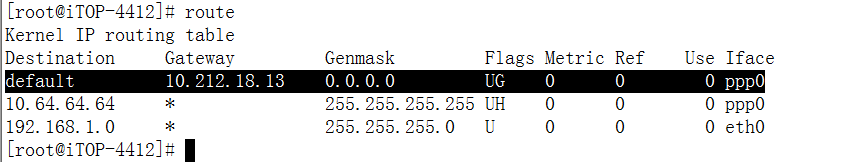

#route add default gw 10.212.18.13
注：10.212.18.13：运营商的ip地址，即下图黑色部分。完美解决！

查看IP信息：

(2)ping 域名：

此时可以ping通ip但是无法ping通域名。这需要设置/etc/resolv.conf来添加DNS解析服务器的地址。
解决：
在/etc/resolv.conf 中加入：下面两句，即可成功ping通域名

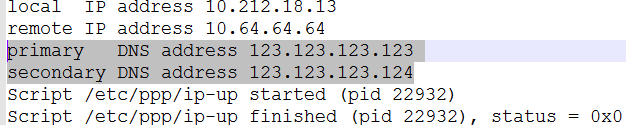

DNS出现在拨号信息的末尾：

成功ping通百度

至此，4G模块已经成功拨号。。。。。。。。。。。。。。。。。
若要开机自启动拨号：只需设置/etc/init.d/rcS 即可（参照网卡设置）
