W25QXX简介

W25QXX，后面的XX指的是Mbit

常见的型号有：

W25Q80

W25Q16

W25Q32

W25Q64

W25Q128

注意80是表示8而不是80

所以，换算成字节数，从上到下为：

1MB

2MB

4MB

8MB

16MB

整个flash分成多个块，一个块分成多个扇区，一个扇区分成多个页。

以W25Q64为例，8MB，共分为128个块（block），即每个块64KB，每个块又分为16个扇区（sector），那么每个扇区就是4KB

各型号分成的块和扇区大小是一样的，只是不同大小的flash分成块的数量不一样。

比如W25Q64分成了128个块，W25Q128系列就分成了256个块。

一个扇区4K，有多大呢？4K，也就是4096个字节，已知每个中文占两个字节，也就是一个扇区能存储一篇2048字的作文。

其实每个扇区下面，还分了16个页，也就是每页4*1024/16 = 256字节。

接下来讲解常用操作。

擦除扇区

通常：扇区是擦除的最小单位，也可以一次性全片擦除。

注意几个地方

发送24位地址，因为一次只能发送1个字节，所以需要发3次，如果配置的是MSB优先，则先发最高8位，再发中间8位，再发低8位。

这里难以理解的是“扇区地址”乘以4096

事实上，这里传入的不是扇区地址，而是扇区的id号，所以需要再乘以4096（每个扇区4Kbyte字节），得出该扇区的起始地址。

128个块，每块16个扇区，则一共有2048个扇区，则扇区id从0到2047。

怎么知道一个地址落在哪个扇区内呢？

通常，给一个地址，比如0x0000FF（255），用这个地址除以4096，得到整数结果，就是所在的扇区号。因为一个扇区4096个字节，类似于进制每4096进1，所以除以进制后取整就能得到扇区号。再把扇区号乘以4096，就能得到扇区的首地址。

比如地址0x7FFFFF（8,388,607），除以4096，结果为2,047.999755859375…，取整为2047，刚好是最后一个扇区id，再把2047乘以4096，就能得到最后一个扇区的起始地址8,384,512，也就是0x7FF000，经验证是正确的。

其实很好理解，如果一个扇区是10单位的大小，那么0~9就会落入第一个扇区，10~19就会落入第二个扇区……类比理解。

地址/4096可以得到扇区号；地址%4096可以得到在该扇区中的偏移量。

全片擦除

读数据

W25Q128 支持以任意地址（但是不能超过 W25Q128 的地址范围）开始读取数据。循环读数据时，其地址会自动增加的，要注意不能超过了 W25Q128 的地址范围，否则读出来的数据就不是你想要的数据了。

理论上，只要能读，可以一直从头读到尾。

写数据

写操作要注意

写之前，一定要判断待写入区域是否没被写过，即是否全为0xFF，为什么要做这个判断呢？这是因为flash的特性：FLASH未写入时里面的数据为全1，即0xFF，重要的是，写入时，只支持把1写成0，不能把0写成1，如果要把0变成1，只能擦除后再整体写入。

如果之前已经写过，并且没有被擦除，那么，我写入数据时，因为之前的0不能变成1，所以会导致存储的数据是不准确的。

一开始，我还在想，如果一个地方有数据，我为了写入新的数据，不就把原来的数据给覆盖了？如果判断某个地方有被写入过，那就找个别的空闲地方写入不就行了？就像内存一样，一个地址在某时刻被某个数据用了，就不应该再分配给其他数据用了。否则会引起不可预知的错误。

后来我想，Flash的应用场景应该是这样的：对于每一个应用程序，Flash会划分一块区域给它使用，这样，各应用数据的存储区域各不相干。这种情况下，写数据其实就是为了更改特定应用的数据，此时，就是用新数据覆盖旧数据，是合理的。比如，用JLINK下载程序时，就是会下载到指定起始地址的一段Flash中，每次程序更改重新下载时，会先擦除原来的数据，然后再写入新的数据。

那么，写数据时，是否可以直接擦除目标区域，然后再写入新的数据呢？

之所以提出这种疑问，是因为在看正点原子的视频时，他们的做法是这样的：写入一段数据时，会先去判断要写入数据的地址部分是否被擦除，如果已经处于擦除状态，那么就直接写入，如果没有擦除，就先将这个扇区的内容读出来放到缓存里，然后将目标区域擦除，再将要写的数据合并到缓存中，再写入刚才的目标扇区。

于是，我产生一个疑问，直接擦除再写入不就行了？为什么还要先读出来，擦除后再写入？

难道是为了实现局部修改？即只让修改的地方被重新写入。考虑一种极端情况，一个扇区中，只需要修改一个字节，一种做法是，我将整个扇区直接擦除，再直接写入整个扇区的新内容。还有一种做法就是，判断这个扇区是不是处于擦除状态，不是的话就先读出数据，在缓存中将这个数据修改，同时擦除原来的区域，再将缓存中的数据写入。。。。。。。发现这里还是要重新把整个扇区的内容写入一遍，也没得到优化呀。。。。。。

有点复杂，不好理解。

原子哥程序的解读，直接参考：

W25Qxx系列FLASH初级使用指南（W25Q64 W25Q128等） - 知乎

拉到最后一节，有详细描述，虽然图片看不太清晰。

有个点需要注意，就是判断再擦除并不是必要的；保护原来的数据也并不是必要的。

有几个理由：一就是各功能数据会分开存放，不会互相干扰，我只会覆盖原来的旧数据，没必要保护；再就是10w次擦除差不多够用了，判断再擦除反而拖慢了存储速度；另外，因为要判断扇区再擦除，导致代码逻辑变得较为复杂。
//SPI在一页(共65536页)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
//该函数没有判断是否超过一页，只是单纯提供了一个写页函数，所以，该函数并不安全
//只是是用来被其他函数调用的，具体的判断，会在调用函数中进行。
void W25QXX_Write_Page(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{uint16_t i;  W25QXX_Write_Enable();                  //SET WELW25QXX_ENABLE_CS;                            //使能器件SPI2_ReadWriteByte(W25X_PageProgram);      //发送写页命令SPI2_ReadWriteByte((uint8_t)((WriteAddr)>>16)); //发送24bit地址SPI2_ReadWriteByte((uint8_t)((WriteAddr)>>8));   SPI2_ReadWriteByte((uint8_t)WriteAddr);   for(i=0; i<NumByteToWrite; i++)SPI2_ReadWriteByte(pBuffer[i]);//循环写数W25QXX_DISABLE_CS;                            //取消片选W25QXX_Wait_Busy();					   //等待写入结束
}//无检验（是说在这个函数里没有校验是否被擦除过）写SPI FLASH
//如果不需要检验擦除问题，可以直接使用
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{uint16_t pageremain;//WriteAddr%256可以得到该地址在页中的偏移量，再用256减去该值，就能得到该页往后剩余的容量pageremain=256-WriteAddr%256; //单页剩余的字节数if(NumByteToWrite<=pageremain)pageremain=NumByteToWrite;//如果要写入的字节数小于该页剩余字节数while(1){	   W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);if(NumByteToWrite==pageremain)break;//要写入的字节数小于页中剩余字节数，所以写入结束了else //NumByteToWrite>pageremain，如果要写的字节数超过了该页{pBuffer+=pageremain;//指针指向已写入数据的下一个字节WriteAddr+=pageremain;//同时待写入的地址也同步增长，这里其实就是完成了手动换到了下一页//如果不是手动换，继续写会回到当前页的开头覆盖页起始处的数据NumByteToWrite-=pageremain;			  //减去已经写入了的字节数if(NumByteToWrite>256)pageremain=256; //一次可以写入256个字节else pageremain=NumByteToWrite; 	  //最后肯定有数据是不会超过256个字节的}};
}//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!如果不用判断擦除，可以不使用该函数。
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
uint8_t W25QXX_BUFFER[4096];//定义扇区大小的缓存
void W25QXX_Write(uint8_t* pBuffer,uint32_t WriteAddr,uint16_t NumByteToWrite)
{ uint32_t secpos;uint16_t secoff;uint16_t secremain;	   uint16_t i;    uint8_t * W25QXX_BUF;	  W25QXX_BUF=W25QXX_BUFFER;secpos=WriteAddr/4096;//得到扇区地址，也就是扇区id号secoff=WriteAddr%4096;//在扇区内的偏移secremain=4096-secoff;//扇区剩余空间大小//printf("ad:%X,nb:%X\r\n",WriteAddr,NumByteToWrite);//测试用if(NumByteToWrite<=secremain)secremain=NumByteToWrite;//要写入的内容小于扇区剩余空间while(1) {	W25QXX_Read(W25QXX_BUF,secpos*4096,4096);//读出整个扇区的内容到缓存中for(i=0;i<secremain;i++)//校验后续待写入的空间是否被擦除过{if(W25QXX_BUF[secoff+i]!=0XFF)break;//需要擦除，跳出判断  }if(i<secremain)//因为i在没有检查完就跳出了，所以结论是需要擦除{W25QXX_Erase_Sector(secpos);//擦除这个扇区for(i=0;i<secremain;i++)	   //复制{W25QXX_BUF[i+secoff]=pBuffer[i];//待写入数据写入缓存中扇区后续的空间//扇区中写入位置之前的数据没有被破坏}W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096);//写入整个扇区，将新的数据整个写入扇区}else W25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain);//写已经擦除了的,直接写入扇区剩余区间. 				   if(NumByteToWrite==secremain)break;//数据大小在当前扇区剩余空间内，写入结束了else//写入未结束{secpos++;//扇区地址增1secoff=0;//偏移位置为0pBuffer+=secremain;  //指针偏移WriteAddr+=secremain;//写地址偏移	   NumByteToWrite-=secremain;				//减去已经写入的字节数if(NumByteToWrite>4096)secremain=4096;	//下一个扇区还是写不完else secremain=NumByteToWrite;			//下一个扇区可以写完了}//这里的逻辑和按页写类似，不过这里之所以在按页写的基础上再按扇区写，是因为要判断扇区是否擦除。};
}

换个教程看看。

写操作较为复杂，主要是因为写之前要擦除、最大一次性只能写256 Byte（即一个完整的page，硬件不会自动换page，所以要编程）所以要考虑换页、写操作给的指令中的起始地址再某一页的哪个位置等等。

在W25Q64数据手册中，写入数据是页面编程指令02H

单次指令最多只能写入256个字节

对于页对齐这个概念，我一开始没太明白，一次只能写一页，接着往后写多写几页不就行了？反正地址也是会继续增加。看了文档的说明才明白，如果一次写超过了一页，那么数据会回到页开头，覆盖原来的数据，而不是地址继续增加。

页对齐是说，是否是从页的起始地址写的。

那么，这个写入函数到底按照怎么样的思路去写？

参考：

这里的实现就是基于页对齐去写的，擦除扇区是在main函数中要写入数据之前直接擦除的，并没有做什么判断。

/** @name   SPI_Flash_WritePage* @brief  写入页(256Bytes),写入长度不超过256字节* @param  pWriteBuffer：待写入数据的指针*         WriteAddr   ：写入地址*         WriteLength ：写入数据长度，必须小于等于SPI_FLASH_PerWritePageSize(256Bytes)* @retval None
*/
static void SPI_Flash_WritePage(uint8_t* pWriteBuffer, uint32_t WriteAddr, uint16_t WriteLength)
{//检测flash是否处于忙碌状态SPI_Flash_WaitForWriteEnd();//Flash写使能，允许写入SPI_Flash_WriteEnable();//选择Flash芯片: CS输出低电平CLR_SPI_Flash_CS;//发送命令：页面编程SPI_Flash_WriteByte(W25X_PageProgram);	//发送地址高字节SPI_Flash_WriteByte((WriteAddr & 0xFF0000) >> 16);//发送地址中字节SPI_Flash_WriteByte((WriteAddr & 0xFF00) >> 8);//发送地址低字节SPI_Flash_WriteByte(WriteAddr & 0xFF);if(WriteLength > SPI_FLASH_PageSize){WriteLength = SPI_FLASH_PageSize;printf("Error: Flash每次写入数据不能超过256字节！\n");}//开始写入数据while (WriteLength--){/* 读取一个字节*/SPI_Flash_WriteByte(*pWriteBuffer);/* 指向下一个字节缓冲区 */pWriteBuffer++;}//禁用Flash芯片: CS输出高电平SET_SPI_Flash_CS;//等待写入完毕SPI_Flash_WaitForWriteEnd();
}

/** @name   SPI_Flash_WriteUnfixed* @brief  写入不固定长度数据* @param  pWriteBuffer：待写入数据的缓存指针*         WriteAddr   ：写入地址*         WriteLength ：写入数据长度* @retval None
*/
static void SPI_Flash_WriteUnfixed(uint8_t* pWriteBuffer, uint32_t WriteAddr, uint32_t WriteLength)
{uint32_t PageNumofWirteLength     = WriteLength / SPI_FLASH_PageSize;            //待写入页数uint8_t  NotEnoughNumofPage       = WriteLength % SPI_FLASH_PageSize;            //不足一页的数量uint8_t  WriteAddrPageAlignment   = WriteAddr % SPI_FLASH_PageSize;              //如果取余为0，则地址页对齐，可以写连续写入256字节uint8_t  NotAlignmentNumofPage    = SPI_FLASH_PageSize - WriteAddrPageAlignment; //地址不对齐部分，最多可以写入的字节数//写入地址页对齐if(WriteAddrPageAlignment == 0){//待写入数据不足一页if(PageNumofWirteLength == 0){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,WriteLength);}//待写入数据超过一页else{//先写入整页while(PageNumofWirteLength--){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,SPI_FLASH_PageSize);pWriteBuffer += SPI_FLASH_PageSize;WriteAddr    += SPI_FLASH_PageSize;}//再写入不足一页的数据if(NotEnoughNumofPage > 0){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,NotEnoughNumofPage);}}}//写入地址与页不对齐else{//待写入数据不足一页if(PageNumofWirteLength == 0){//不足一页的数据 <= 地址不对齐部分if(NotEnoughNumofPage <= NotAlignmentNumofPage){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,WriteLength);}//不足一页的数据 > 地址不对齐部分else{//先写地址不对齐部分允许写入的最大长度SPI_Flash_WritePage(pWriteBuffer,WriteAddr,NotAlignmentNumofPage);				pWriteBuffer += NotAlignmentNumofPage;WriteAddr    += NotAlignmentNumofPage;//再写没写完的数据SPI_Flash_WritePage(pWriteBuffer,WriteAddr,NotEnoughNumofPage-NotAlignmentNumofPage);}}//待写入数据超过一页else{//先写地址不对齐部分允许写入的最大长度，地址此时对齐了SPI_Flash_WritePage(pWriteBuffer,WriteAddr,NotAlignmentNumofPage);				pWriteBuffer += NotAlignmentNumofPage;WriteAddr    += NotAlignmentNumofPage;//地址对其后，重新计算写入页数与不足一页的数量WriteLength           -= NotAlignmentNumofPage;PageNumofWirteLength   = WriteLength / SPI_FLASH_PageSize;            //待写入页数NotEnoughNumofPage     = WriteLength % SPI_FLASH_PageSize; //先写入整页while(PageNumofWirteLength--){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,SPI_FLASH_PageSize);pWriteBuffer += SPI_FLASH_PageSize;WriteAddr    += SPI_FLASH_PageSize;}//再写入不足一页的数据if(NotEnoughNumofPage > 0){SPI_Flash_WritePage(pWriteBuffer,WriteAddr,NotEnoughNumofPage);}}}
}

STM32内部Flash

如果硬件上没有外接FLASH，并且有少量数据需要存储，就可以使用STM32自带的FLASH，关于FLASH的介绍，可以自行查阅数据手册。

不同型号的 STM32，其 FLASH 容量也有所不同，最小的只有 16K 字节，最大的则达到了

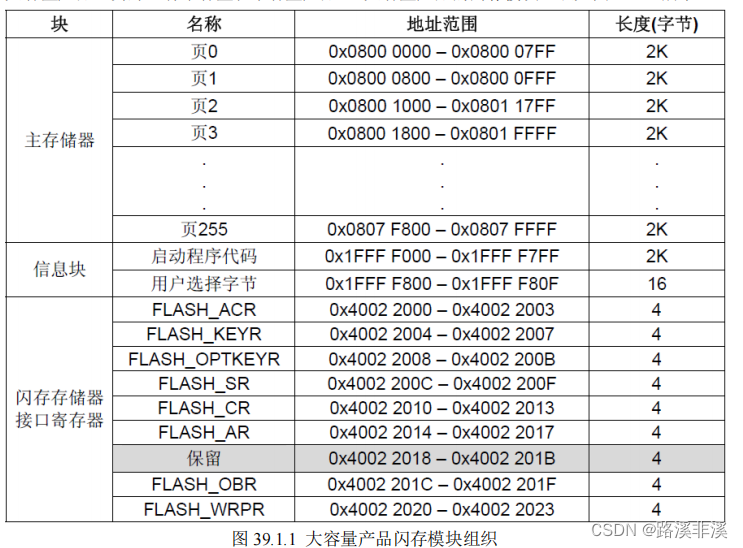

1024K 字节。正点原子战舰 STM32 开发板选择的 STM32F103ZET6 的 FLASH 容量为 512K 字节，属于大容量产品（另外还有中容量和小容量产品），大容量产品的闪存模块组织如图 39.1.1 所示：

STM32的flash只划分为两个层级，块和页，页是最小的擦除单位。

注意：

在执行闪存写操作时，任何对闪存的读操作都会锁住总线，在写操作完成后读操作才能正确地进行；既在进行写或擦除操作时，不能进行代码或数据的读取操作；

读写时均可在通用地址空间直接寻址，但是写之前要判断擦除，而且要页对齐；

STM32 闪存的编程每次必须写入 16 位，不能单纯的写入 8 位数据哦！写入任何非半字的数据，FPEC 都会产生总线错误；

开发时，直接拿正点原子的例程来用即可。

#include "stmflash.h"
#include "delay.h"
#include "usart.h"//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板
//STM32 FLASH 驱动代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//修改日期:2012/9/13
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//All rights reserved
////读取指定地址的半字(16位数据)
//faddr:读地址(此地址必须为2的倍数!!)
//返回值:对应数据.
u16 STMFLASH_ReadHalfWord(u32 faddr)
{return *(vu16*)faddr;
}
#if STM32_FLASH_WREN	//如果使能了写
//不检查的写入
//WriteAddr:起始地址
//pBuffer:数据指针
//NumToWrite:半字(16位)数
void STMFLASH_Write_NoCheck(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)
{ 			 		 u16 i;for(i=0;i<NumToWrite;i++){FLASH_ProgramHalfWord(WriteAddr,pBuffer[i]);WriteAddr+=2;//地址增加2.}
}
//从指定地址开始写入指定长度的数据
//WriteAddr:起始地址(此地址必须为2的倍数!!)
//pBuffer:数据指针
//NumToWrite:半字(16位)数(就是要写入的16位数据的个数.)
#if STM32_FLASH_SIZE<256
#define STM_SECTOR_SIZE 1024 //字节
#else
#define STM_SECTOR_SIZE	2048
#endif
u16 STMFLASH_BUF[STM_SECTOR_SIZE/2];//最多是2K字节
void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite)
{u32 secpos;	   //扇区地址u16 secoff;	   //扇区内偏移地址(16位字计算)u16 secremain; //扇区内剩余地址(16位字计算)	   u16 i;    u32 offaddr;   //去掉0X08000000后的地址if(WriteAddr<STM32_FLASH_BASE||(WriteAddr>=(STM32_FLASH_BASE+1024*STM32_FLASH_SIZE)))return;//非法地址FLASH_Unlock();						//解锁offaddr=WriteAddr-STM32_FLASH_BASE;		//实际偏移地址.secpos=offaddr/STM_SECTOR_SIZE;			//扇区地址  0~127 for STM32F103RBT6secoff=(offaddr%STM_SECTOR_SIZE)/2;		//在扇区内的偏移(2个字节为基本单位.)secremain=STM_SECTOR_SIZE/2-secoff;		//扇区剩余空间大小   if(NumToWrite<=secremain)secremain=NumToWrite;//不大于该扇区范围while(1) {	STMFLASH_Read(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//读出整个扇区的内容for(i=0;i<secremain;i++)//校验数据{if(STMFLASH_BUF[secoff+i]!=0XFFFF)break;//需要擦除  	  }if(i<secremain)//需要擦除{FLASH_ErasePage(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE);//擦除这个扇区for(i=0;i<secremain;i++)//复制{STMFLASH_BUF[i+secoff]=pBuffer[i];	  }STMFLASH_Write_NoCheck(secpos*STM_SECTOR_SIZE+STM32_FLASH_BASE,STMFLASH_BUF,STM_SECTOR_SIZE/2);//写入整个扇区  }else STMFLASH_Write_NoCheck(WriteAddr,pBuffer,secremain);//写已经擦除了的,直接写入扇区剩余区间. 				   if(NumToWrite==secremain)break;//写入结束了else//写入未结束{secpos++;				//扇区地址增1secoff=0;				//偏移位置为0 	 pBuffer+=secremain;  	//指针偏移WriteAddr+=(secremain*2);	//写地址偏移	   NumToWrite-=secremain;	//字节(16位)数递减if(NumToWrite>(STM_SECTOR_SIZE/2))secremain=STM_SECTOR_SIZE/2;//下一个扇区还是写不完else secremain=NumToWrite;//下一个扇区可以写完了}	 };	FLASH_Lock();//上锁
}
#endif//从指定地址开始读出指定长度的数据
//ReadAddr:起始地址
//pBuffer:数据指针
//NumToWrite:半字(16位)数
void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead)
{u16 i;for(i=0;i<NumToRead;i++){pBuffer[i]=STMFLASH_ReadHalfWord(ReadAddr);//读取2个字节.ReadAddr+=2;//偏移2个字节.	}
}//
//WriteAddr:起始地址
//WriteData:要写入的数据
void Test_Write(u32 WriteAddr,u16 WriteData)
{STMFLASH_Write(WriteAddr,&WriteData,1);//写入一个字
}

#ifndef __STMFLASH_H__
#define __STMFLASH_H__
#include "sys.h"
//
//本程序只供学习使用，未经作者许可，不得用于其它任何用途
//ALIENTEK战舰STM32开发板
//STM32 FLASH 驱动代码
//正点原子@ALIENTEK
//技术论坛:www.openedv.com
//修改日期:2012/9/13
//版本：V1.0
//版权所有，盗版必究。
//Copyright(C) 广州市星翼电子科技有限公司 2009-2019
//All rights reserved
////
//用户根据自己的需要设置
#define STM32_FLASH_SIZE 512 	 		//所选STM32的FLASH容量大小(单位为K)
#define STM32_FLASH_WREN 1              //使能FLASH写入(0，不是能;1，使能)
////FLASH起始地址
#define STM32_FLASH_BASE 0x08000000 	//STM32 FLASH的起始地址
//FLASH解锁键值u16 STMFLASH_ReadHalfWord(u32 faddr);		  //读出半字
void STMFLASH_WriteLenByte(u32 WriteAddr,u32 DataToWrite,u16 Len);	//指定地址开始写入指定长度的数据
u32 STMFLASH_ReadLenByte(u32 ReadAddr,u16 Len);						//指定地址开始读取指定长度数据
void STMFLASH_Write(u32 WriteAddr,u16 *pBuffer,u16 NumToWrite);		//从指定地址开始写入指定长度的数据
void STMFLASH_Read(u32 ReadAddr,u16 *pBuffer,u16 NumToRead);   		//从指定地址开始读出指定长度的数据//测试写入
void Test_Write(u32 WriteAddr,u16 WriteData);
#endif

地址怎么选才能不和程序重合呢？

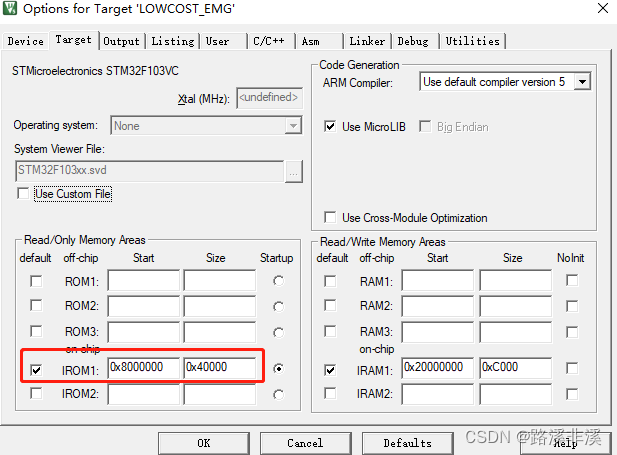

首先，程序存储一般都是0x08000000作为其实地址，我们可以根据map文件中的flash占用大小来计算一下程序要用多少地址。keil设置里也能看提供给程序使用的地址。

从0x08000000~0x08040000，剩下的就可以用来存储少量数据。

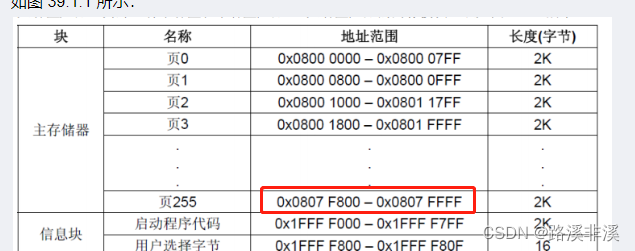

一般，可以拿flash的末尾几个页来用，比如最后一页的起始地址0x0807F800

不过，要注意，地址一定要是偶数。

另外，还有个问题，需要补充下。不管是针对内部还是外部flash。

假如现在有很多方案需要存储，各方案是可以独立修改的，如果我存储在一个页里面，那么我改其中一个方案然后重新存储时，就会将其他方案都擦掉；如果我分成多个页去存储，那又很浪费空间。

那如何能充分利用空间，又能不至于改其中一个方案就影响到其他方案的数据呢？

方法是，擦除之前，先判断该区域有没有被擦除过，如果已经处于擦除状态，则直接写，如果还没擦除，则先将数据读出来放到一个缓存里再擦除，接着在缓存里将目标数据修改掉，再将其存入刚才擦除的区域。这样，就能保证其他数据不丢失。

经验证，正点原子采用的是第二种方案。
//先写入10个半字的数据
STMFLASH_Write(CUSTOM_SCHEME_ADDR, testData, SPACE_PER_CUSTOM_SCHEME);
//读出来看看对不对
STMFLASH_Read(CUSTOM_SCHEME_ADDR, testData2, SPACE_PER_CUSTOM_SCHEME);
for(uint8_t i = 0; i < SPACE_PER_CUSTOM_SCHEME; i++)
{printf("%d ", testData2[i]);
}
printf("\r\n");
//再修改中间几个半字的数据
STMFLASH_Write(CUSTOM_SCHEME_ADDR + 8, testData3, 6);
//再读出来对比
STMFLASH_Read(CUSTOM_SCHEME_ADDR, testData4, SPACE_PER_CUSTOM_SCHEME);
for(uint8_t i = 0; i < SPACE_PER_CUSTOM_SCHEME; i++)
{printf("%d ", testData4[i]);
}
实际开发中根据要存储的数据量来选择合适的方式。是分页存储，还是在同一页存储，这取决于你的需求。
