本文主要是介绍Android中基于NuPlayer的RTSP框架学习，希望对大家解决编程问题提供一定的参考价值，需要的开发者们随着小编来一起学习吧！
一、整体框架图
Android中基于NuPlayer的RTSP框架如下图所示（该图来自网上）。
整个图主要分为两个部分，一部分是NuPlayer的架构，另一部分则是实现了基于RTSP的流媒体播放功能，即RTSPSource。当然还有一些其他的Source，如图中的HTTPLiveSource，还有图中没有画出的GenericSource、StreamingSource等，他们是并列关系，实现了不同的播放功能。
二、NuPlayer架构
1、NuPlayerDriver是对NuPlayer的封装，与NuPlayerDriver处于并列位置的是StagefrightPlayer，他们都继承MediaPlayerInterface接口。通过NuPlayer来实现播放的功能。
2、NuPlayer真正实现了播放的功能，通过各个Source的接口来得到数据流的信息和解码数据本身。在Stagefright媒体框架中，和NuPlayer处于相同地位的是AwesomePlayer。

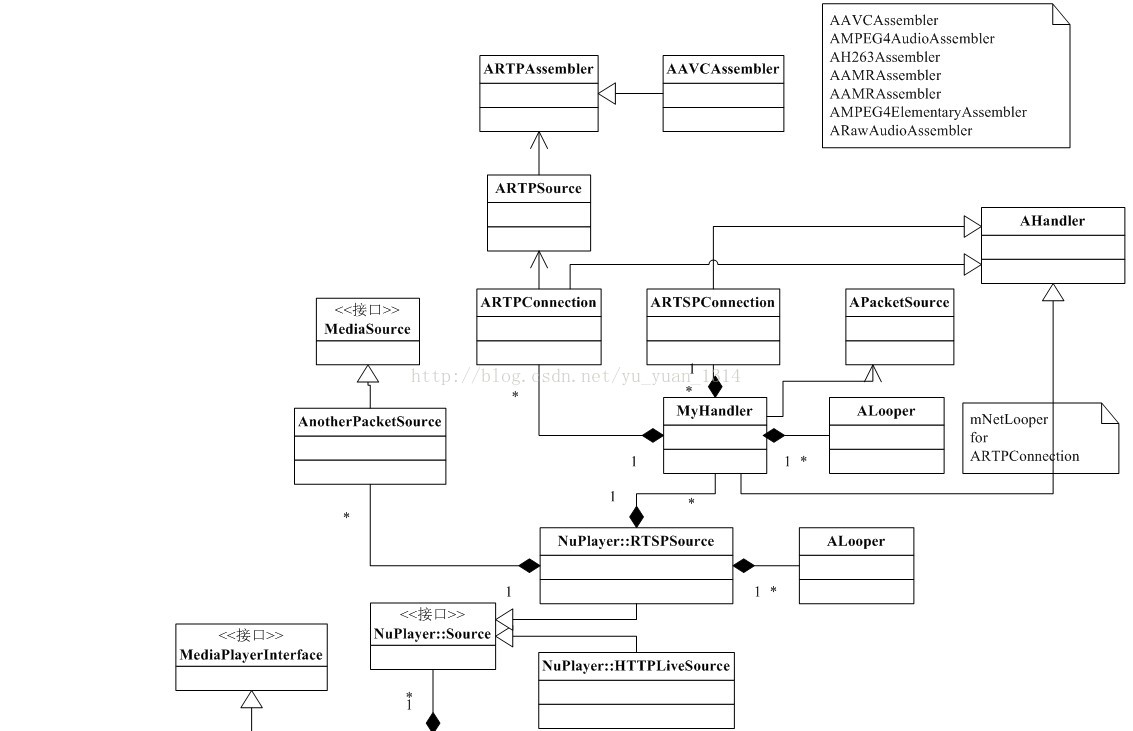

三、RTSP功能实现架构
1、RTSPSource是NuPlayer架构的Source，给NuPlayer输送媒体需据信息和媒体数据。在整个NuPlayer架构中，与RTSPSource并列的Source有HTTPLiveSource、GenericSource、StreamingSource，还有一个MP4Source，他们都继承NuPlayer::Source。
2、MyHandler是核心，其中包含ARTSPConnection和ARTPConnection两大部分。MyHandler负责向Server端发送Request和处理Response，并负责将待解码的媒体数据传送给RTSPSource。
3、AnotherPacketSource在RTSPSource中作为mAudioTrack和mVideoTrack，他虽然继承了MediaSource接口，但是并没有使用read来读数据，而是通过dequeueAccessUnit接口来获得数据。RTSPSource通过调用queueAccessUnit结构将数据保存到这里。
4、ARTSPConnection负责维护RTSP的socket，发送Request，循环接收Server端数据，响应Server的Request。这里只是接收Response，真正的处理在MyHandler里。
5、ARTPConnection负责维护RTP和RTCP的socket，接收RTP和RTCP包，周期性发送RTCP包。需要说明的一点是，如果传输RTP和RTCP数据使用的是TCP，那么会共用RTSP的socket；如果用的是UDP，那么针对每个stream都会创建两个socket，一个用于传输RTP数据，一个用于传输RTCP数据。
6、ARTPSource，每个RTP数据流都有一个ARTPSource，后者会创建一个ARTPAssembler。依据处理数据流的压缩格式，实例化对应格式的Assembler。在ARTPSource中实现的一个最主要而且重要的功能就是根据SeqNum对RTP包进行排序。
7、ARTPAssembler对ARTPConnection接收到的数据进行处理，说的简单一点就将接收到的媒体数据进行重组，以满足解码器的要求。如AVC数据，他会把单一NAL，NAL分片和复合NAL分别处理后，都以单独NAL的形式回调传给RTSPSource，存放在AnotherPacketSource中，供decoder端使用。目前支持的Assembler有一下几种，他们都继承ARTPAssembler。
（1）AAVCAssembler
（2）AMPEG4AudioAssembler
（3）AH263Assembler
（4）AAMRAssembler
（5）AMPEG4ElementaryAssembler
（6）ARawAudioAssembler
（7）AMPEG2TSAssembler
8、APacketSource用来包存和设置每个stream的属性。针对每个stream都会创建一个APacketSource。
待序。
