NwCreate之创建nwc文件

2023-10-23 12:11
文章标签 创建 nwc nwcreate

本文主要是介绍NwCreate之创建nwc文件,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

环境:Navisworks 2016、Navisworks 2016 SDK、Microsoft Visual Studio 2013。

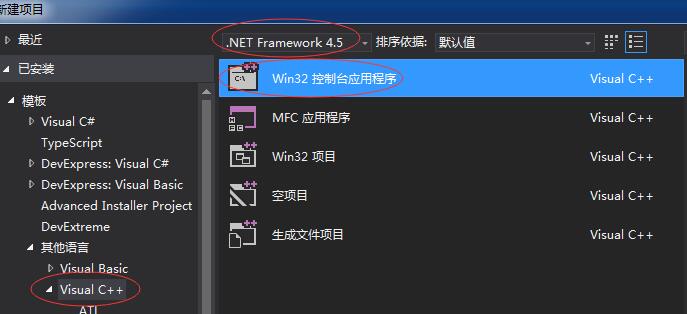

1、创建应用程序,选择默认设置,点击完成。

这里写图片描述

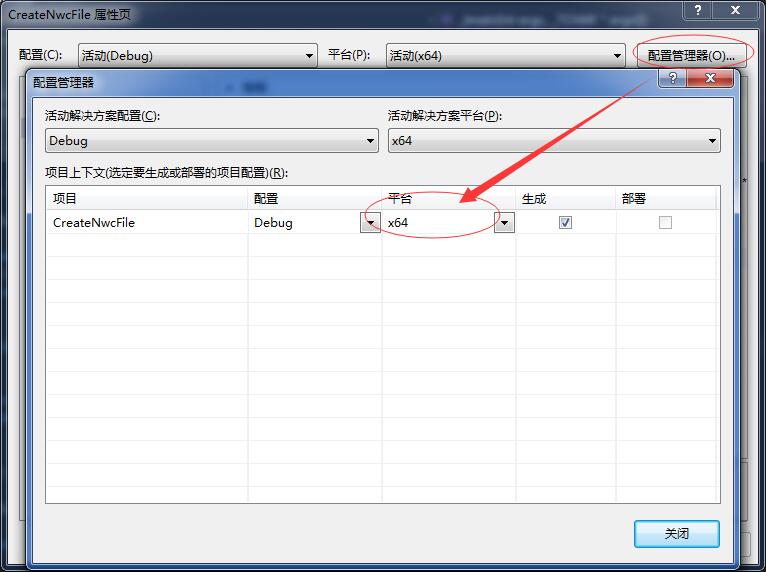

2、在新建项目右键“属性“,设置平台为x64。

这里写图片描述

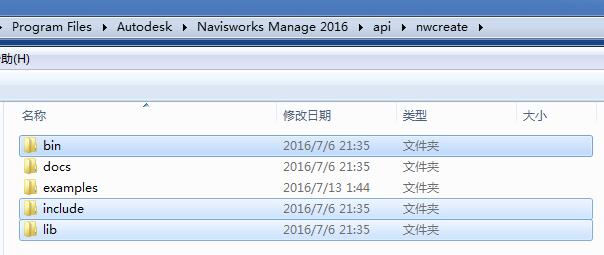

3、安装了SDK之后,在安装目录会多出一个api文件夹,这里只介绍nwcreate

这里写图片描述

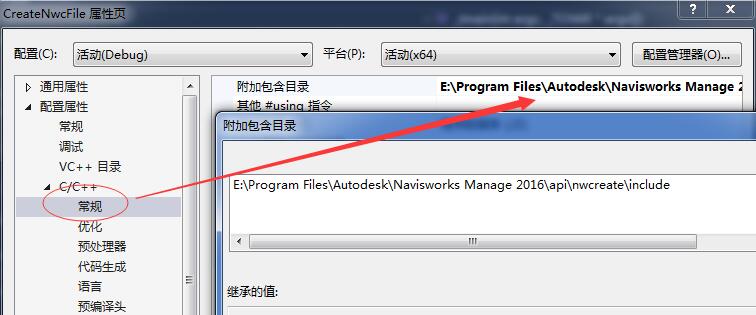

4、设置附加包含目录(include)。

这里写图片描述

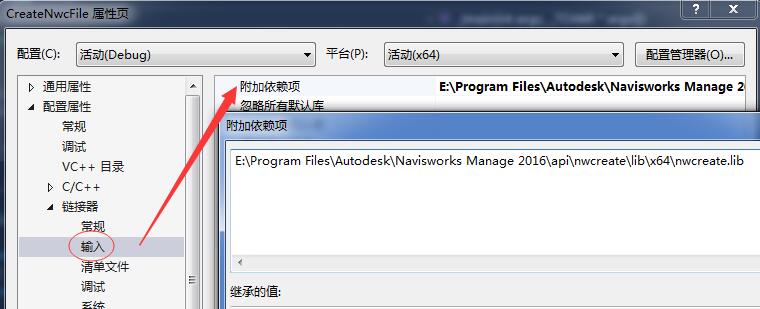

5、设置附加依赖项(nwcreate.lib、lcodpnwcreate.lib)。

这里写图片描述

这里做的是单独的exe,只需包含nwcreate.lib即可。

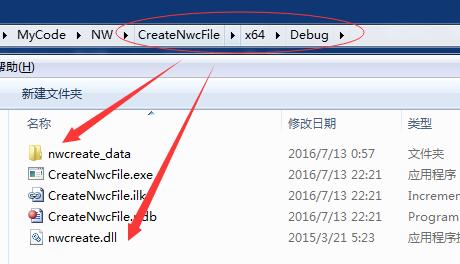

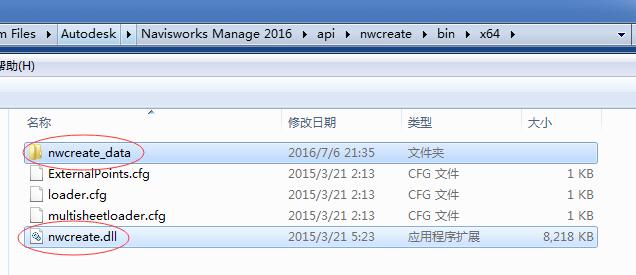

6、copy指定文件到指定目录。

这里写图片描述

这里写图片描述

7、不多说了,直接上代码。

#include "nwcreate\LiNwcAll.h"void doExport();int _tmain(int argc, _TCHAR* argv[])
{LiNwcApiErrorInitialise();switch (LiNwcApiInitialise()){case LI_NWC_API_OK:doExport();break;case LI_NWC_API_NOT_LICENSED:printf("Not Licensed\n");return 1;case LI_NWC_API_INTERNAL_ERROR:default:printf("Internal Error\n");return 1;}LiNwcApiTerminate();return 0;
}void doExport()
{LtWideString wfilename = L"D:\\test.nwc";LtNwcScene scene = LiNwcSceneCreate();LtNwcGeometry geom = LiNwcGeometryCreate();LtNwcGeometryStream stream = LiNwcGeometryOpenStream(geom);//open geometry stream, draw a triangle, close streamstream = LiNwcGeometryOpenStream(geom);LiNwcGeometryStreamBegin(stream, 0);LiNwcGeometryStreamTriangleVertex(stream, 1, 0, 0);LiNwcGeometryStreamTriangleVertex(stream, 2, 0, 10);LiNwcGeometryStreamTriangleVertex(stream, 3, 10, 10);LiNwcGeometryStreamEnd(stream);LiNwcGeometryCloseStream(geom, stream);//add the geometry to the scene and cleanup geomLiNwcSceneAddNode(scene, geom);LiNwcGeometryDestroy(geom);//write out the NWC fileLiNwcSceneWriteCacheEx(scene, wfilename, wfilename, 0, 0);
}

8、运行程序,在D盘会生成test.nwc,在Navisworks中打开查看。

这里写图片描述

刚开始研究,有兴趣的朋友可以加我QQ一起学习。

QQ:408507803,备注:NwCreate

这篇关于NwCreate之创建nwc文件的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
