Android Contacts源码解析2

Android Contacts源码解析2

第一篇：Android Contacts源码解析1

4， ContactsProvider模块

4.1，ContactsProvider简介：

数据操作层。

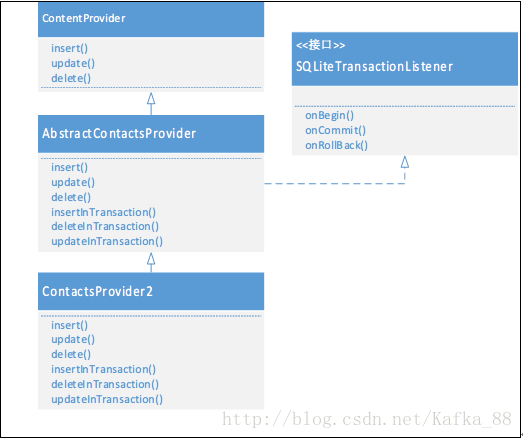

ContactsProvider类的结构：

ContactsProvider中数据操作基类是AbstractContactsProvider.java，它继承ContentProvider组件类并实现了SQLiteTransactionListener。
可以发现，该类是抽象基类，在里面实现了ContentProvider类的insert、delete和update三个抽象方法，在这三个方法中在其中使用了事务对数据库进行操作，方法为insertInTransaction，updateInTransaction和deleteInTransaction。该类在对数据库进行事务操作的同时，对子类开放了onBegin、onRollback，onCommit事务回调方法，子类可以根据自己的业务特点进行扩展。

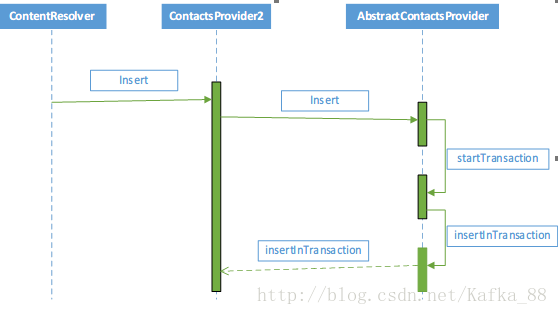

以Insert为例，基本时序图为：

4.2，数据库创建

数据库的一些概念性知识：

数据库索引：
对数据库表中一个或多个列的值进行排序的结构。排序之后进行搜索会更加有效率，也就是说，索引有助于更快地获取信息。

数据库视图：
将数据库的多个表的多个列组合为一张虚拟的表，称之为视图，方便查询，同时也掩饰了底层数据库的复杂性，把数据库设计的复杂性与用户屏蔽分开。

数据库触发：
触发器是一种特殊类型的存储过程，它在指定的表中的数据发生变化时自动生效。唤醒调用触发器以响应 INSERT、UPDATE 或 DELETE 语句。
常见的触发器有两种：before和after，决定触发的时机。

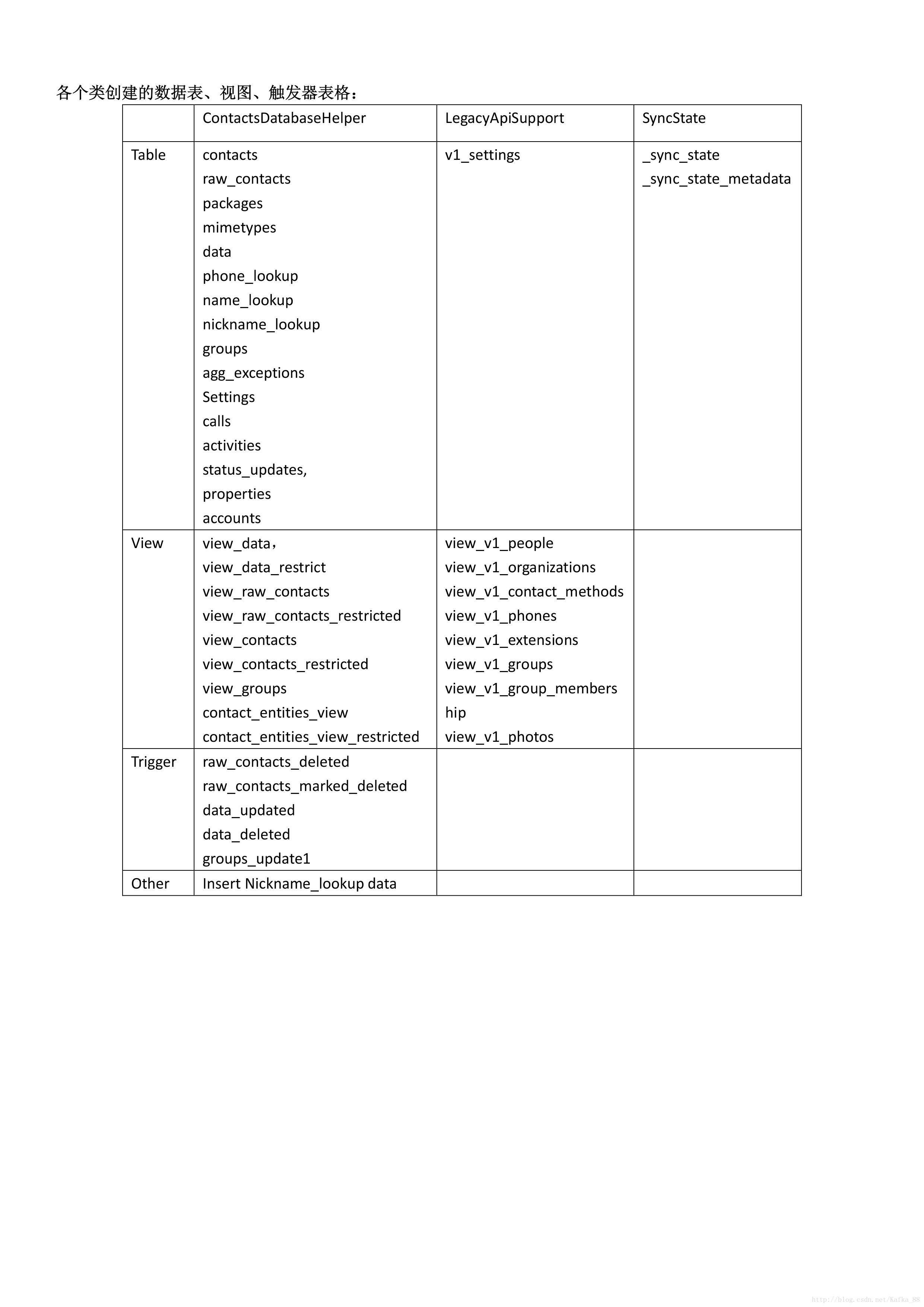

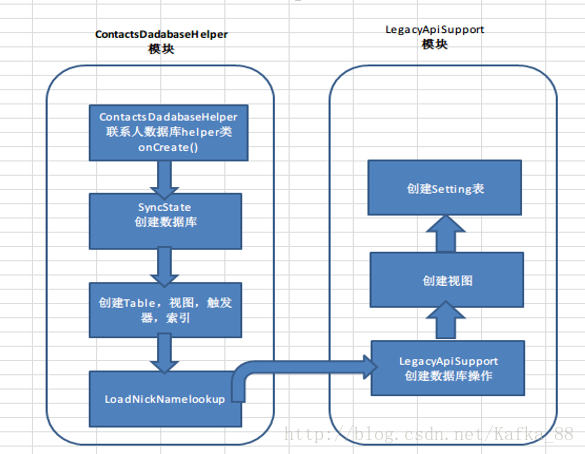

数据库的创建主要通过ContactsDatabaseHelper和LegacyApiSupport来进行创建。
ContactsDatabaseHelper类是单例类，继承了SQLiteOpenHelper，所以同一时刻不同的ContentProvider只能得到一个数据库引用。

当用户调用ContactsDatabaseHelper的OnCreate之后，先完成自己模块内定义的操作，然后执行LegacyApiSupport中的crateDatabase()。

4.3，主要数据库的表结构、相互关系

联系人的数据库文件的位置：
/data/data/com.android.providers.contacts/databases.contacts2.db

数据库中主要的几张表之间的关系：

可以发现，`Contacts`表和`raw contact`表是一对多的关系，`Contacts`表是对`raw contact`表记录的聚合，即`Contacts`表中是没有账户（Account）的概念的，而`raw contact`表是联系人特定账户的的概要信息，`Data`表则存储了联系人的详细信息，比如email、电话号码等。

1、data表

• 该表保存了所有创建过的联系人的所有信息，每条信息占一行，该表保存了两个ID：MimeTypeID和RawContactID,从而将data表和raw_contacts表、mimetypes联系起来。
• Data表储存所有与RawContract相关具体的信息。表的每一条记录对应一个特定信息，如：名字、电话，email地址, 头像和组信息等。每一记录通过一个mimetype_id字段来表明该行所记录的数据类型。例如，如果row的数据类型是Phone.CONTENT_ITEM_TYPE，那么第一个字段应该保存电话号码，如果数据类型为Email.CONTENT_ITEM_TYPE，那么这一记录的字段应该保存邮件地址。
• 联系人的所有信息保存在列data1至data15中，各列中保存的内容根据MimeTypeID的不同而不同。如保存号码(MimeTypeID=5)的那行数据中，data1列保存号码，data2列保存号码类型(手机号码/家庭号码/工作号码等)。

Data表的字段主要有:

Data表的索引Index有:
_id data表的Id列
Mimetype_id 存储的信息的类型
raw_contact_id 所属的raw_contact的id

Data表的触发Trigger有:
[data_updated] 数据更新时触发RawContacts表更新数据update {@link RawContacts#VERSION}
[data_deleted] 数据被删除时触发RawContacts表更新数据update {@link
RawContacts#VERSION}

2、raw_contacts表

• raw contact表描述了联系人每个账户下的数据，根据账户名和账户类型字段进行区分。即同一个联系人可能在raw contact表中有多个记录，每个记录分属于不同的账户。表中的每一行表示一个联系人某一特定帐户的信息，存储Data表中一些数据行的集合及一些其他的信息。

• 当插入一个raw contact或当一个raw contact所属的一个data改变时，系统会检查这个raw contact跟其他的raw contact是否可以匹配（比如如果两个raw contact的data包含相同的电话号码或名字），如果匹配他们就会被综合到一起，也就是说他们会属于同一个contact，表现为在RawContact表中他们引用的cantact_id是一样的。联系人姓名、组织、电话号码、Email或昵称的改变会引发raw contact的重新聚合。

raw contact的主要字段有：

raw contact的索引有：

[] PRIMARY[_id] AUTOINCREMENT
[raw_contact_sort_key1_index][sort_key]
[raw_contact_sort_key2_index][sort_key_alt]
[raw_contacts_contact_id_index][contact_id]
[raw_contacts_source_id_account_id_index][sourceid] [account_id]

raw contact的触发有：

[raw_contacts_deleted]
当一个Raw_contacts被删除的时候，自动删除Data表中相关的Data。（即Raw_contacts的id为删除的那个id）

[raw_contacts_marked_deleted]
Triggers that update {@link RawContacts#VERSION} when the contact is marked for deletion。

3、contacts表

每个联系人占一行，该表保存了联系人的ContactID、联系次数、最后一次联系的时间、是否含有号码、是否被添加到收藏夹等信息。
Contact表不能被主动创建，Contact表中的一行表示一个联系人，它是RawContact表中的一行或多行的数据的组合。这些RawContact表中的每一行，表示同一个人的不同的帐户信息。Contact中的数据由系统组合RawContact表中的数据自动生成，不可以直接向这个表中插入数据，当一个raw contact被插入的时候，系统会首先查找Contact表看是否有记录跟插入的raw contact表示同一个人，如果找到了，则把找到的这个contact的_ID插入raw contact记录的CONTACT_ID字段，如果没有找到，则系统自动插入一个Contact记录并把它的_ID插入新插入的raw contact的CONTACT_ID列。

Contacts表是对raw contact表按照account type和account name进行的聚合。
Contacts表的聚合逻辑在ContactAggregator.java文件中，该类中定义了一个成员方法.

Contacts表的主要字段：

Contacts表建立的索引：

[contact_last_updated_timestamp]   联系人上次更新时间
[has_phone_number]              联系人是否有电话号码
[name_raw_contact_id]　　　　　　raw contact ID

4、mimetypes

该表定义了所有的MimeTypeID，即联系人的各个字段的唯一标志。
主要类型如下：

5，其他表

calls表
最的通话记录
android.provider.CallLog.Calls

phone_lookup表

groups表
ContactsContract.Groups

accounts表
android.accounts.Account

settings表
android.provider.ContactsContract.Settings

agg_exceptions表
ContactsContract.AggregationExceptions
_id
type 异常的类型：TYPE_KEEP_TOGETHER(1)，TYPE_KEEP_SEPARATE(2)或TYPE_AUTOMATIC(3)。
raw_contact_id1 A reference to the _ID of the raw contact that the rule applies to.
raw_contact_id1 A reference to the other _ID of the raw contact that the rule applies to.
raw_contact_id1和raw_contact_id2之间通过规则（type）引用

sqlite_sequence表
SQLite中的自动编号列
name 自动编号字段所在的表
seq 当前用到的序号
