各网元和UDM的交互流程

2023-10-20 22:49
文章标签 流程 交互 各网 udm

本文主要是介绍各网元和UDM的交互流程,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

目录

一些关联

会话相关数据传递

分析一般规律:

下载SMF 选择数据: SMF_SEL

 下载SMF UE Context签约数据: UEC_SMF

下载SMF 会话管理 签约数据

订阅SMF签约数据

SM策略关联: SMF <--> PCF

UE策略关联: AMF <--> PCF


I-SMF的引入

TODO

一些关联

UE Policy Association : UE策略关联,   即 SMF <--> PCF 中的 UE 策略的关联, 但UE策略的传递很特别 !!! 参考前文: 读南山耕夫笔记_一文弄懂5G UE策略

SM Policy Association : 会话策略关联, 即 SMF <--> PCF 中的 SM 策略的关联

会话相关数据传递

UE策略中: UE用来为手机应用数据选择 PDU Session, 但一旦选择后, 后续具体应用数据直接使用即可, 后续不再每次都要选择(特殊情况除外);

UDM中的签约数据: SMF选择数据, 会话管理数据;

PCF 动态PCC: req 中带默认Qos, SMF根据 res为UE生成 Qos Rule, 最后发给UE;

                        UE根据 Qos Rule将业务数据映射到不同的 Qos Flow;

                        仍有默认 Qos Flow 的概念;

分析一般规律:

  • 如果是下载的话, 用 Get 方法, 不会返回 Location;
  • 如果是创建某个上下文的话, 会返回 Location, 后续再操纵此上下文时直接使用此 Location;
  • 如果是订阅的话
    • req中:

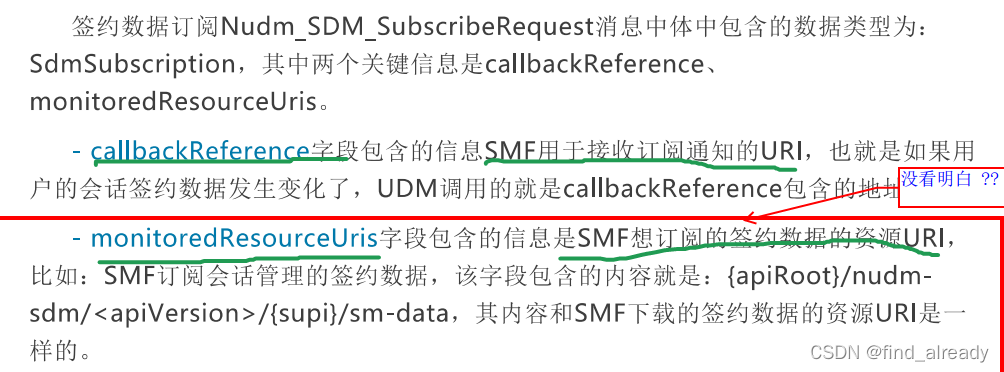

      • 包含 callbackRefrence uri, 这个是当某个事件触发时调用此 uri (发起请求)
      • (可能)包含 monitoredResourceUris: 这个就是之前 get 某个资源时使用的 uri, 这个不是新创建的
    • res中:

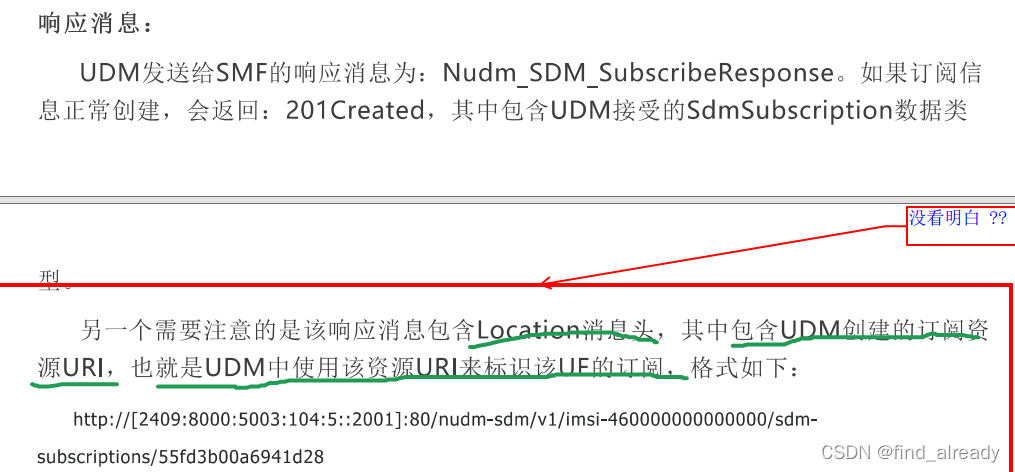

      • 包含 Location: 被订阅者为这次创建的订阅资源 uri, 即创建了一个订阅 上下文, 但何时会用到呢 ? 是不是当修改,删除此订阅时会用到呢 ?

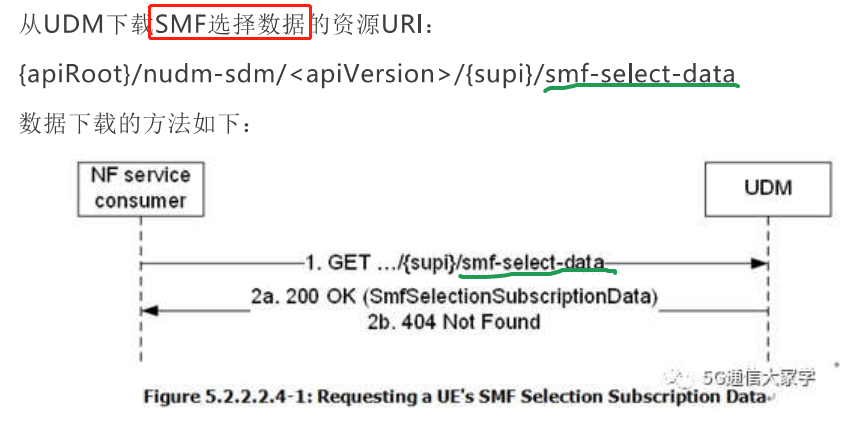

下载SMF 选择数据: SMF_SEL

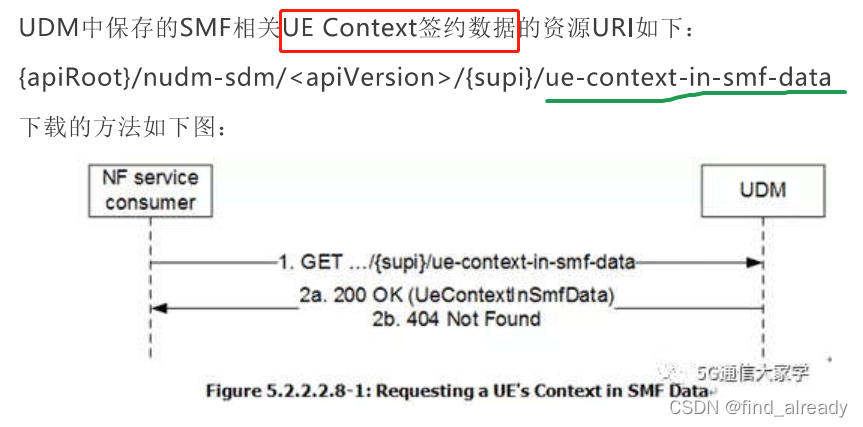

 下载SMF UE Context签约数据: UEC_SMF

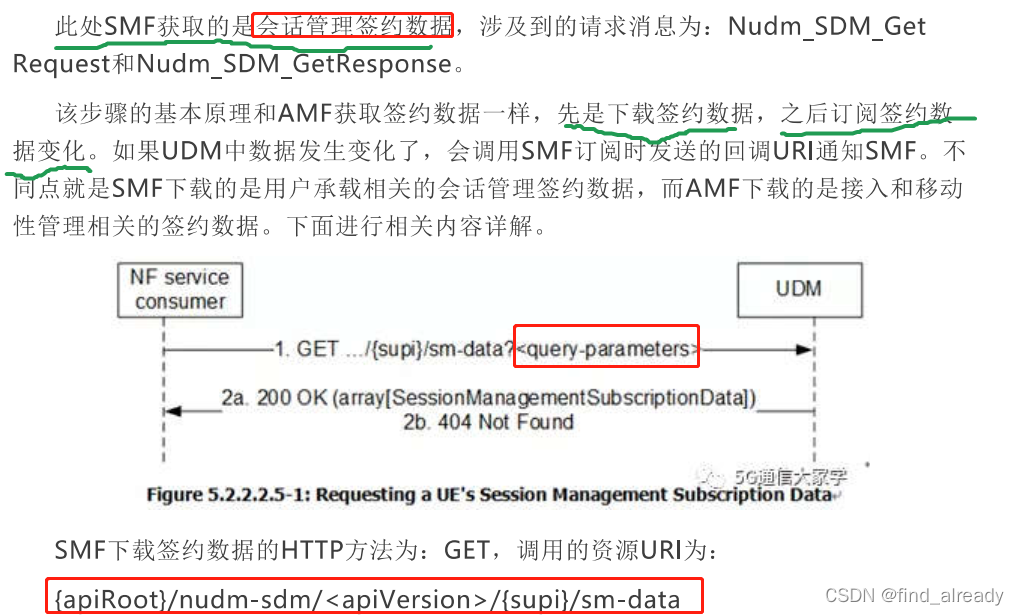

下载SMF 会话管理 签约数据

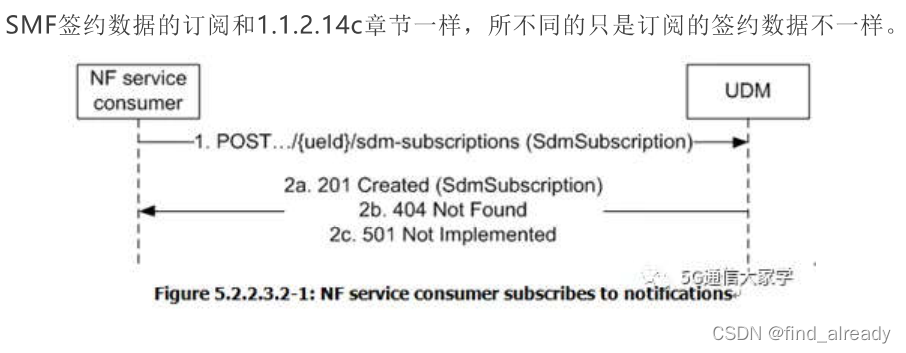

订阅SMF签约数据

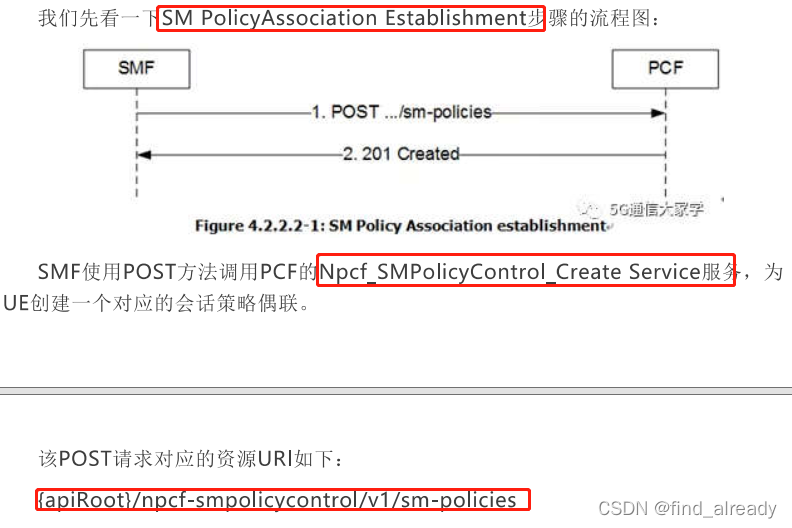

SM策略关联: SMF <--> PCF

req: 包含 notificationUri, SMF用来接收来自PCF通知的资源URI

res: 包含 Location, 刚刚建立的SM策略上下文

UE策略关联: AMF <--> PCF

和上面类似, 都是req携带callback uri, res中将建立好的策略上下文 uri 放在 Location 中, 但是, UE策略很特别, 南山耕夫已经分析过了, UE策略的修改,更新并不直接从res消息中直接返回给UE, 二必须用单独的消息,因为负责策略的是 PCF , 而不是 AMF !!!

具体参考前文: 读南山耕夫笔记_一文弄懂5G UE策略

这篇关于各网元和UDM的交互流程的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!



http://www.chinasem.cn/article/250207
