一. Activiti入门

       工作流(Workflow),就是“业务过程的部分或整体在计算机应用环境下的自动化”,它主要解决的是“使在多个参与者之间按照某种预定义的规则传递文档、信息或任务的过程自动进行,从而实现某个预期的业务目标,或者促使此目标的实现”。
       通俗的说,流程就是多个人在一起合作完成某件事情的步骤,把步骤变成计算机能理解的形式就是工作流。

工作流主要实现功能

       工作流管理系统(WorkflowManagement System, WfMS)是一个软件系统,它完成工作量的定义和管理,并按照在系统中预先定义好的工作流规则进行工作流实例的执行。工作流管理系统不是企业的业务系统,而是为企业的业务系统的运行提供了一个软件的支撑环境。

        工作流管理联盟(WfMC,Workflow Management Coalition)给出的关于工作流管理系统的定义是:工作流管理系统是一个软件系统,它通过执行经过计算的流程定义去支持一批专门设定的业务流程。工作流管理系统被用来定义、管理、和执行工作流程

1、定义工作流:包括具体的活动、规则等。eclipse或者myeclipse安装activiti插件

2、执行工作流:按照流程定义的规则执行,并由多个参与者进行控制。顺序、分支、聚合、并发

工作流系统的优点:

1、提高系统的柔性,适应业务流程的变化

2、实现更好的业务过程控制,提高顾客服务质量

3、降低系统开发和维护成本

l工作流框架有:Activiti、JBPM、OSWorkflow、ActiveBPEL、YAWL等。

Activiti数据库支持:

Activiti的后台是有数据库的支持,所有的表都以ACT_开头。第二部分是表示表的用途的两个字母标识。 用途也和服务的API对应。

ACT_RE_*: 'RE'表示repository。这个前缀的表包含了流程定义和流程静态资源 (图片,规则,等等)。

ACT_RU_*: 'RU'表示runtime。这些运行时的表,包含流程实例,任务,变量,异步任务,等运行中的数据。 Activiti只在流程实例执行过程中保存这些数据, 在流程结束时就会删除这些记录。这样运行时表可以一直很小速度很快。

ACT_ID_*: 'ID'表示identity。这些表包含身份信息,比如用户,组等等。

ACT_HI_*: 'HI'表示history。这些表包含历史数据,比如历史流程实例, 变量,任务等等。

ACT_GE_*: 通用数据,用于不同场景下,如存放资源文件。

表结构解析:http://blog.csdn.net/hj7jay/article/details/51302829

二.准备环境

lactiviti5软件环境
lJDK1.6或者更高版本
l支持的数据库有:h2,mysql, oracle,postgres,mssql, db2等。
l支持activiti5运行的jar
l开发环境为Eclipse3.7或者以上版本,myeclipse8.6版本或以上版本
l
l相关资源下载
lJDK可以到sun的官网下载
lhttp://www.oracle.com/technetwork/java/javase/downloads/index.html
l数据库,例如:mysql可以在官网上下载。
lhttp://www.mysql.com
lactiviti也可以到Activiti官方网站下载得到。
lhttp://activiti.org/download.html
lEclipse3.7或者MyEclipse8.6也可以到相应的网站上获得下载。
l安装流程设计器(Eclipse插件

下载地址:http://download.csdn.net/detail/qciwyy/9705365
l在没有网络的情况下,安装流程设计器步骤如下:
 解压压缩包中的内容放入eclipse根目录的dropins文件夹下
 重启eclipse,点击新建工程new->Other…打开面板,可以看到Activiti选项。

l准备Activiti的开发环境

1创建java项目

2、添加jar

3、新建数据库activiti_1110(MySQL数据库)


二.初始化数据库

方法一:使用代码:(不使用配置文件,不建议)

/*** 使用框架提供的自动建表(不提供配置文件)*/@Testpublic void test1() {// 创建一个流程引擎配置对象ProcessEngineConfiguration conf = ProcessEngineConfiguration.createStandaloneProcessEngineConfiguration();// 设置数据源信息conf.setJdbcDriver("com.mysql.jdbc.Driver");conf.setJdbcUrl("jdbc:mysql://localhost:3306/activiti_1110");conf.setJdbcUsername("activiti_1110");conf.setJdbcPassword("activiti_1110");// 设置自动建表conf.setDatabaseSchemaUpdate("true");// 创建一个流程引擎对象,在创建流程引擎对象过程中会自动建表ProcessEngine processEngine = conf.buildProcessEngine();}


方法二:使用配置文件:要求配置文件名称必须为activiti-context.xml或者activiti.cfg.xml,配置的信息必须为

<beans xmlns="http://www.springframework.org/schema/beans"xmlns:context="http://www.springframework.org/schema/context" xmlns:tx="http://www.springframework.org/schema/tx"xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"xsi:schemaLocation="http://www.springframework.org/schema/beans http://www.springframework.org/schema/beans/spring-beans.xsdhttp://www.springframework.org/schema/context http://www.springframework.org/schema/context/spring-context-2.5.xsdhttp://www.springframework.org/schema/tx http://www.springframework.org/schema/tx/spring-tx-3.0.xsd"><!-- 配置流程引擎配置对象 --><bean id="processEngineConfiguration"class="org.activiti.engine.impl.cfg.StandaloneProcessEngineConfiguration"><property name="jdbcDriver" value="com.mysql.jdbc.Driver" /><property name="jdbcUrl" value="jdbc:mysql://localhost:3306/activiti_1110" /><property name="jdbcUsername" value="activiti_1110" /><property name="jdbcPassword" value="activiti_1110" /><!-- 建表策略 --><property name="databaseSchemaUpdate" value="true" /></bean><!-- 配置一个流程引擎工厂bean,用于创建流程引擎对象 --><bean id="processEngine" class="org.activiti.spring.ProcessEngineFactoryBean"><!-- 通过set方法注入流程引擎配置对象 --><property name="processEngineConfiguration" ref="processEngineConfiguration" /></bean>
</beans>
JAVA代码

/*** 使用框架提供的自动建表(提供配置文件)---可以从框架提供的例子程序中获取*/@Testpublic void test2() {String resource = "activiti-context.xml";// 配置文件名称String beanName = "processEngineConfiguration";// 配置id值ProcessEngineConfiguration conf = ProcessEngineConfiguration.createProcessEngineConfigurationFromResource(resource,beanName);ProcessEngine processEngine = conf.buildProcessEngine();}

方法三:使用框架提供的自动建表(使用配置文件)

/*** 使用框架提供的自动建表(使用配置文件)*/@Testpublic void test3() {ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();}

方法四:  使用activiti框架提供的建表语句

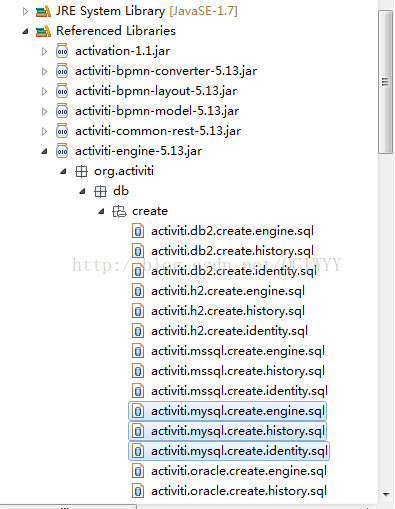

activiti-engine.jar包中自带了创建activiti工作流数据库表的SQL语句和自动初始化数据库的方法。SQL语句在org.activiti.db.create包下,初始化方法在org.activiti.engine.impl.db.DbSchemaCreate的main方法之中。

使用MySQL数据库,执行以下选中的3个sql文件运行就可以成功创建23张表。


也可以从网上下载:http://download.csdn.net/detail/qciwyy/9705559


这篇关于Activiti工作流入门讲解及activiti环境搭建,自动建表(一)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
