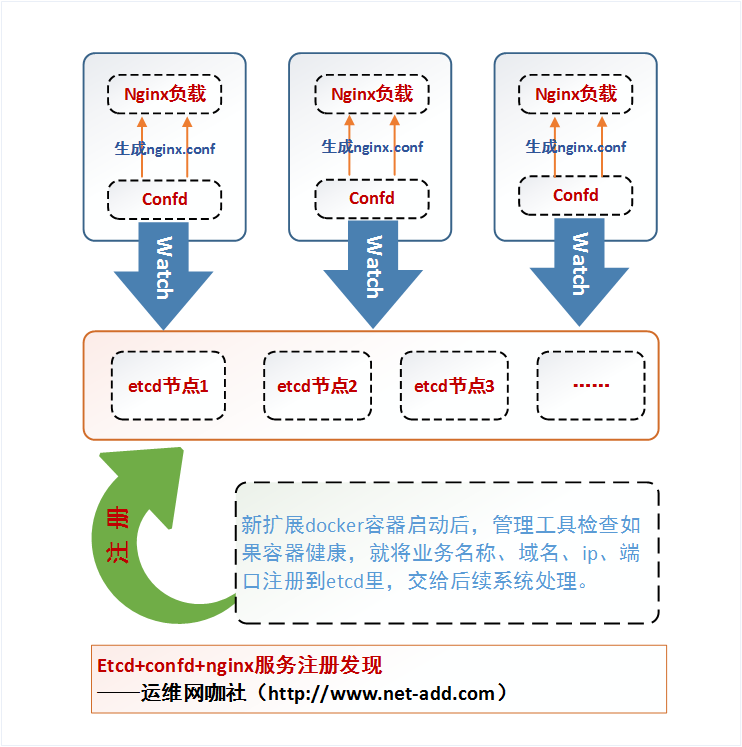

先简单说下业务逻辑，etcd是一个分部式k/v存储系统，confd是一个对etcd的key或者目录做变化监控的软件，并配有相关语法，可以将变化的k/v处理后形成配置文件，nginx不用多说了，做docker容器的负载均衡流量调度。

在业务过程中，首先管理员操作Docker Client，除了提交容器（Container）启动与停止指令外，还通过REST-API方式向Etcd（K/V）存储组件注册容器信息包括容器名称、主宿机IP、映射端口等。confd检测到etcd的k/v变化后，立即触发程序通过模板形成新的nginx配置文件，先做离线语法测试，如果没问题就覆盖原配置，进而reload，测试不通过就不覆盖原配置，整个过程是安全可控的。在容器注册到nginx的upstream后，nginx会对容器做健康检查发现，如果正常，则分发流量过去。对应的业务流程图如下：在这里插入图片描述
根据业务情况，要解决如下几个问题：
1、nginx负载均衡的混合注册，使得nginx可以混合负载多个业务；

2、不同机房如何在同一etcd集群上进行注册，如何规划；

3、confd更新频率如何周期可控制，k/v每有变化实时触发reload太敏感，况且每个容器要注册多个k/v，在整体注册完之前，是不需要reload的；

4、confd启动时如何关联多个etcd的地址，保证高可用；

5、权限问题如何处理，怎么做，如果任何人知道ip和端口就可以注册，那么服务就垮了。

一、nginx负载均衡的混合注册，使得nginx可以混合负载多个业务域名容器

先分析下nginx做负载均衡时的配置文件，分析后发现关键元素有是3个，1是server_name的域名，2是upstream的名称，3是upstream里的server，这三个元素就决定了不同的注册服务。有了这个思路后，设计confd对应的nginx的模板文件（confd是可以直接下载二进制包，不存在安装问题，配置好path后直接使用，在使用中默认读取/etc/confd下的conf.d和templates下两个目录的配置，对应github是https://github.com/coreos/etcd ），具体是操作步骤如下：

1、创建confd使用的目录

mkdir -p /etc/confd/{conf.d,templates}

2、在conf.d下创建.toml配置文件，在templates下创建.tmpl模板文件（后面介绍，想看步骤3注册效果）。

3、根据nginx的3个元素去分析规划k/v规则，优化后发现注册一个服务要添加两个健值，并用etcdctl命令进行模拟测试，注册第一个服务如下：

3.1 示例
etcdctl set /service_sgin/subdomain/service1  "www.service1.com"
etcdctl set /service_sgin/upstream/service1/server1 192.168.1.1

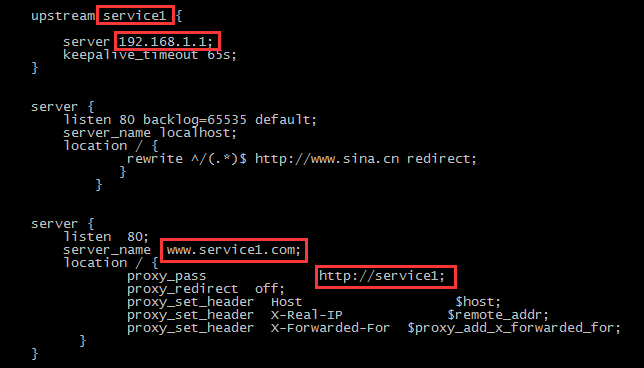

其中service1是对应业务名称，"www.service1.com"是域名，192.168.1.1对应是server，先看下注册后的结果：
在这里插入图片描述
然后我再继续注册第二个服务，对应命令如下：

etcdctl set /service_sgin/subdomain/service2  "www.service2.com  page.service2.com"
etcdctl set  /service_sgin/upstream/service2/server1  192.168.1.2

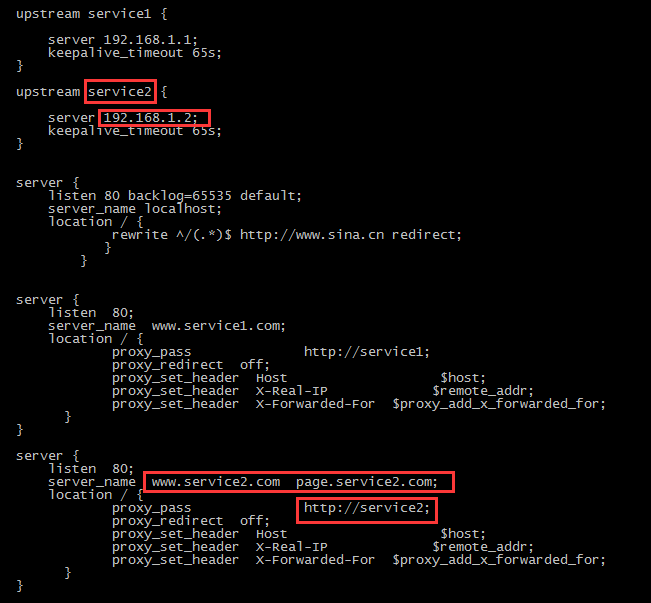

注册后配置文件截图如下：
在这里插入图片描述

下面为启动Confd服务命令行，参数“interval”为指定探测etcd的频率，单位为秒，参数“-node”为指定etcd监听服务主地址，以便获取容器信息。

# /usr/local/bin/confd -verbose -interval 10 -node '192.168.1.21:4001' -confdir /etc/confd > /var/log/confd.log &

看confd的两个概要配置如下：

/etc/confd/conf.d/nginx.conf.toml

[template]
prefix = "/service_sgin"   #此配置对应etcd的默认目录
src = "nginx.conf.tmpl"    #对应templates下的模板文件
dest = '/usr/local/nginx/conf/nginx.conf'   #对应nginx的配置文件
owner = "root"
mode = "0666"
keys = ["/upstream",   #监控的键值目录"/subdomain",  #监控的键值目录
]
check_cmd = "/usr/local/nginx/sbin/nginx -t -c {{.src}}"   #检测到变化后的测试
reload_cmd = "/usr/local/nginx/sbin/nginx -s reload"       #配置文件没问题后的reload

/etc/confd/templates/nginx.conf.tmpl

user root;
worker_processes auto;
worker_cpu_affinity auto;
pid   logs/nginx.pid;
#error_log  logs/error.log;
#error_log  logs/error.log  notice;
#error_log  logs/error.log  info;
#error_log_bind 192.168.1.31;
worker_rlimit_nofile 512000;
events {use epoll;worker_connections  20480;
}
http {include       mime.types;default_type  application/octet-stream;resolver 127.0.0.1 valid=10m;sendfile        on;keepalive_timeout  65s;proxy_next_upstream error timeout;proxy_buffering on;proxy_buffer_size 8k;proxy_buffers 32 4k;
######################对应upstream的模板部分################
{{range $sub := ls "/subdomain"}}upstream {{base $sub}} {
{{$subdir := printf "/upstream/%s/*" $sub}}{{range getvs $subdir}}server {{.}}; {{end}}keepalive_timeout 65s;}
{{end}}
#############################################################server {listen 80 backlog=65535 default;server_name localhost;location / {rewrite ^/(.*)$ http://www.sina.cn redirect;}}
#####################对应server的模板部分####################
{{range gets "/subdomain/*"}}server {listen  80;server_name  {{.Value}};location / {proxy_pass              http://{{base .Key}};proxy_redirect  off;proxy_set_header  Host                   $host;proxy_set_header  X-Real-IP             $remote_addr;proxy_set_header  X-Forwarded-For  $proxy_add_x_forwarded_for;}}
{{end}}
}

模板引擎说明

本小节详细说明Confd模板引擎基础语法与示例，下面为示例用到的KEY信息。

# curl -XPUT http://192.168.1.21:4001/v2/keys/app/servers/backstabbing_rosalind-d value="192.168.1.22:49156"
# curl -XPUT http://192.168.1.21:4001/v2/keys/app/servers/cocky_morse-d value="192.168.1.22:49158"
# curl -XPUT http://192.168.1.21:4001/v2/keys/app/servers/goofy_goldstine-d value="192.168.1.22:49160"
# curl -XPUT http://192.168.1.21:4001/v2/keys/app/servers/prickly_blackwell-d value="192.168.1.22:49162"
  1. base
    作为path.Base函数的别名，获取路径最后一段。
    {{ with get “/app/servers/prickly_blackwell”}}
    server {{base .Key}} {{.Value}} check
    {{end}}
prickly_blackwell 192.168.1.22:49162
  1. get
    返回一对匹配的KV，找不到则返回错误。
    {{with get “/app/servers/prickly_blackwell”}}
    key: {{.Key}}
    value: {{.Value}}
    {{end}}
/app/servers/prickly_blackwell 192.168.1.22:49162
  1. gets
    {{range gets “/app/servers/*”}}
    {{.Key}} {{.Value}}
    {{end}}
/app/servers/backstabbing_rosalind 192.168.1.22:49156
/app/servers/cocky_morse 192.168.1.22:49158
/app/servers/goofy_goldstine 192.168.1.22:49160
app/servers/prickly_blackwell 192.168.1.22:49162
  1. getv
    返回一个匹配key的字符串型Value，找不到则返回错误
    {{getv “/app/servers/cocky_morse”}}
192.168.1.22:49158

5、getvs
返回所有匹配key的字符串型Value，找不到则返回错误。
{{range getvs “/app/servers/*”}}
value: {{.}}
{{end}}

value: 192.168.1.22:49156
value: 192.168.1.22:49158
value: 192.168.1.22:49160
value: 192.168.1.22:49162
  1. split
    对输入的字符串做split处理，即将字符串按指定分隔符拆分成数组
    {{ $url := split (getv “/app/servers/cocky_morse”) “:” }}
    host: {{index $url 0}}
    port: {{index $url 1}}
host: 192.168.1.22
port: 49158
  1. ls
    返回所有的字符串型子key，找不到则返回错误。
    {{range ls “/app/servers/”}}
    subkey: {{.}}
    {{end}}
subkey: backstabbing_rosalind
subkey: cocky_morse
subkey: goofy_goldstine
subkey: prickly_blackwell
  1. lsdir
    返回所有的字符串型子目录，找不到则返回一个空列表。
    {{range lsdir “/app/”}}
    subdir: {{.}}
    {{end}}
subdir: servers

二、不同机房如何在同一etcd集群上进行注册，如何规划

这个其实看起来复杂，实施起来非常简单，为了节省资源，不可能每个机房都对应建etcd集群，这个时候就可以复用etcd集群，比如北显和亦庄机房的注册，可以使用改变默认etcd键值目录来实现：

prefix = "/service_sgin_bx"
prefix  =  "/service_sgin_yz"

三、confd更新频率如何周期可控制，k/v每有变化实时触发reload太敏感，况且每个容器要注册多个k/v，在整体注册完之前，是不需要reload的

这个同样，看起来复杂，其实confd改一下模式就能实现，不要用watch模式，改而周期性去探测etcd的键值变化，比如说2秒探测一次，对应启动时的命令如下：

./confd -backend="etcd" -node=10.211.103.151:2379 -interval=2

四、confd启动时如何关联多个etcd的地址，保证高可用

同样，只要修改下confd的启动命令即可，让confd监控更多node，我目前的etcd有3个node，全部监控进去如下：

./confd -backend="etcd" -node=10.211.103.151:2379 -node=10.211.103.152:2379 -node=10.211.103.153:2379 -interval=2

五、权限问题的处理

对于权限有两种方式，一个是证书，一个是账号，业务本就跑到内网，再加之账号的配合是灵活迅速的，就从账号着手了，对于etcd的权限，主要是通过用户、规则来管理的，将用户和规则对应起来就是用户的权限，默认安装后是不开启权限的，整理后相关的权限操作如下：

用户管理：

etcdctl user add root:123   #加root用户，开启权限必须先加
etcdctl auth enable         #权限管理开启
etcdctl --username root:123 user list       #查看用户
etcdctl --username root:123 user remove test_user       #删除用户

role规则管理：

etcdctl --username root:123 role add test_role
etcdctl --username root:123 role grant --path "/*"  --rw  test_role      #加权限
etcdctl --username root:123 role revoke --path "/*" --write test_role    #减权限
etcdctl --username root:123 role remove test_role
etcdctl --username root:123 role list
etcdctl --username root:123 role get test_role

用户规则管理：

etcdctl --username root:123 user add test_user:123
etcdctl --username root:123 user grant --roles test_role   test_user  #加规则
etcdctl --username root:123 user revoke  --roles test_role test_user  #减规则
etcdctl --username root:123 user get test_user  #查看某个用户下的规则

备注：1、guest用户的规则是guest，默认是全部权限；
2、confd是以访客guest身份监控k/v的，对应的规则就是guest；

后附1：etcd的集群配置，扩容

假设初始化3台etcd分别是10.211.103.152、10.211.103.153、10.211.103.154，etcd下载下来就可以用，主要是如何配置启动，分别再三台机器上编写如下启动脚本etcdnew.sh，然后依次启动即可：
10.211.103.152服务器：

#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd --name etcd152 --data-dir /data1/etcd \
--initial-advertise-peer-urls http://10.211.103.152:2380 \
--listen-peer-urls http://0.0.0.0:2380 \
--listen-client-urls http://0.0.0.0:2379 \
--advertise-client-urls http://10.211.103.152:2379 \
--initial-cluster-token etcd-cluster-1 \
--initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
--initial-cluster-state new  &

10.211.103.153服务器：

#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd --name etcd153 --data-dir /data1/etcd \
--initial-advertise-peer-urls http://10.211.103.153:2380 \
--listen-peer-urls http://0.0.0.0:2380 \
--listen-client-urls http://0.0.0.0:2379 \
--advertise-client-urls http://10.211.103.153:2379 \
--initial-cluster-token etcd-cluster-1 \
--initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
--initial-cluster-state new   &

10.211.103.154服务器：

#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd --name etcd154 --data-dir /data1/etcd \
--initial-advertise-peer-urls http://10.211.103.154:2380 \
--listen-peer-urls http://0.0.0.0:2380 \
--listen-client-urls http://0.0.0.0:2379 \
--advertise-client-urls http://10.211.103.154:2379 \
--initial-cluster-token etcd-cluster-1 \
--initial-cluster etcd152=http://10.211.103.152:2380,etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380 \
--initial-cluster-state new  &

启动后可以看到集群成员和健康情况如下：
在这里插入图片描述

添加、删除etcd集群节点操作：

比如添加10.211.103.151节点

etcdctl member add etcd151 http://10.211.103.151:2380

执行命令后会有提示，然后再151上编写如下脚本etcdadd.sh：

#/bin/sh
#writer:gaolixu
/usr/local/etcd/etcd --name etcd151 --data-dir /data1/etcd \
--initial-advertise-peer-urls http://10.211.103.151:2380 \
--listen-peer-urls http://0.0.0.0:2380 \
--listen-client-urls http://0.0.0.0:2379 \
--advertise-client-urls http://10.211.103.151:2379 \
--initial-cluster-token etcd-cluster-1 \
--initial-cluster etcd153=http://10.211.103.153:2380,etcd154=http://10.211.103.154:2380,etcd151=http://10.211.103.151:2380,etcd152=http://10.211.103.152:2380 \
--initial-cluster-state existing   &

删除节点的话执行如下命令：

etcdctl member remove cf5e47596c46611a #通过etcdctl member list 查看到id

后附2：etcd的api 2和api 3的转换及confd的使用转换

1、etcd通过环境变量的调整来修改

export ETCDCTL_API=2   #api2版本
export ETCDCTL_API=3   #api3版本

2、confd通过监控时的参数修改
下载二进制文件直接使用： https://github.com/bacongobbler/confd/releases

-backend etcdv3  即 etcd api v3
-backend etcd    即 etcd api v2
