如何根据VESA表添加一个EDID
1.先介绍一下EDID是什么
其中，Timing信息又分为VESA、Video(HDMI、DP)、Detailed Timing，Video信息只能在后128位，Detailed Timing在前128位只有四组，后128位有几组视情况而定。VGA和DVI的EDID只有128位，HDMI的有256位。通俗的说，EDID就是告诉显示器能做什么，包含显示器的分辨率，厂商信息等
2.现在要根据VESA表添加一组EDID

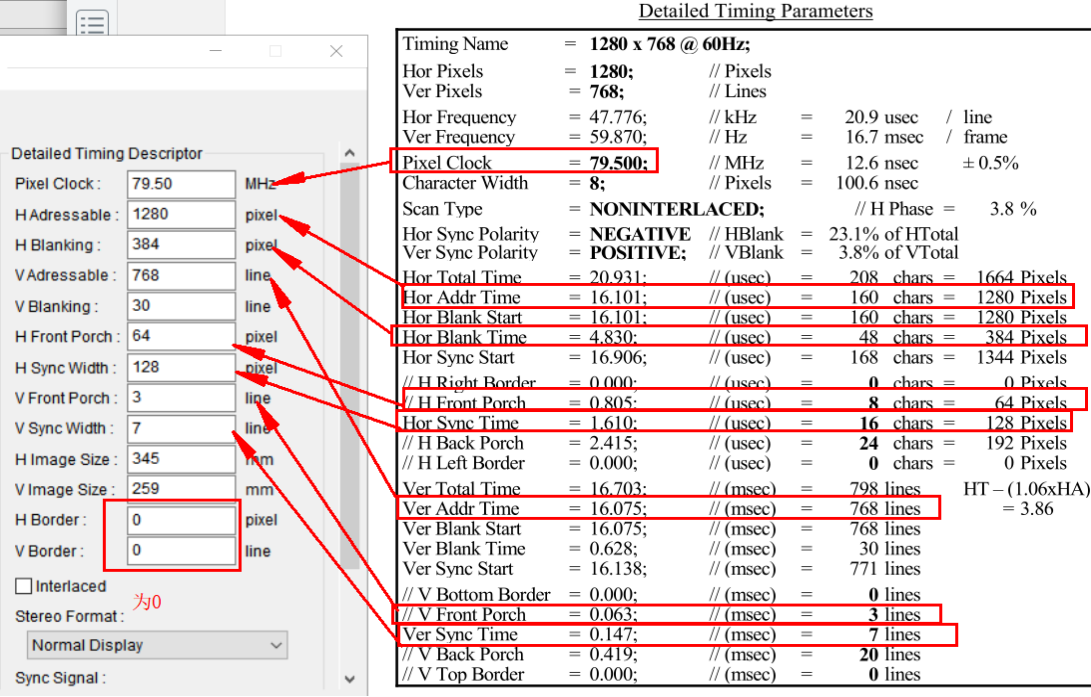

以添加1280768@60Hz为例：我们用的Panel是17寸的，主频为12801024@60Hz
其中，关于H Image Size和V Image Size要计算好，有一个公式：我们用的Panel是17寸的，主频为1280*1024@60Hz,所以选择H_Image_Size=345,V_Image_Size=259
3.从EDID信息里计算刷新率

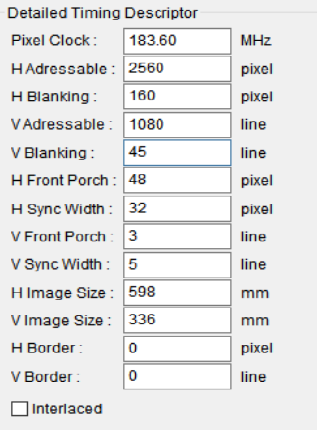

以2560*1080@60Hz的分辨率为例，EDID中信息如下，计算其分辨率。
Frequency=Clock/(HAdress+HBlanking)/(VAdress+VBlanking)
则：Frequency=(183.6)1000000/(2560+160)/(1080+45)=60Hz

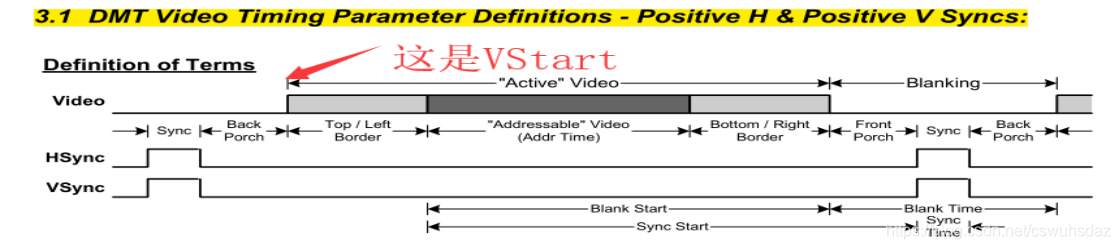

4.EDID中Timing的每个参数对应的意思

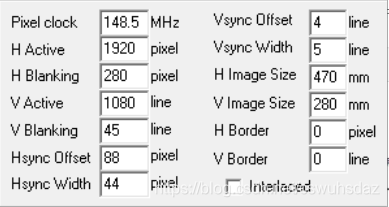

以19201080@60Hz的为例

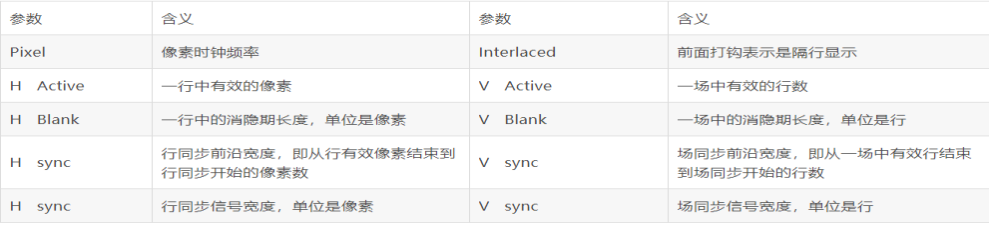

各项参数对应的意思：
这篇关于如何根据VESA表添加一个EDID的文章就介绍到这儿，希望我们推荐的文章对编程师们有所帮助！
