Prometheus 监控简介

Prometheus 监控分为两种：

白盒监控
墨盒监控

白盒监控：是指我们日常监控主机的资源用量、容器的运行状态、数据库中间件的运行数据。这些都是支持业务和服务的基础设施，通过白盒能够了解其内部的实际运行状态，通过对监控指标的观察能够预判可能出现的问题，从而对潜在的不确定因素进行优化。

墨盒监控：即以用户的身份测试服务的外部可见性，常见的黑盒监控包括 HTTP探针、TCP探针、Dns、Icmp等用于检测站点、服务的可访问性、服务的连通性，以及访问效率等。

两者比较：黑盒监控相较于白盒监控最大的不同在于黑盒监控是以故障为导向当故障发生时，黑盒监控能快速发现故障，而白盒监控则侧重于主动发现或者预测潜在的问题。一个完善的监控目标是要能够从白盒的角度发现潜在问题，能够在黑盒的角度快速发现已经发生的问题。

部署 Prometheus Blackbox 服务

环境：

Prometheus Operator 版本 v0.29.0（Prometheus Operator手动部署）
Kubernetes 版本 1.15.6 （二进制部署）
Blackbox Exporter 版本 v0.16.0

Blackbox Exporter 部署

Exporter Configmap 定义，可以参考下面两个链接 https://github.com/prometheus/blackbox_exporter/blob/master/CONFIGURATION.md https://github.com/prometheus/blackbox_exporter/blob/master/example.yml

首先得声明一个 Blackbox 的 Deployment，并利用 Configmap 来为 Blackbox 提供配置文件。

$ vim prometheus-blackbox.yaml

apiVersion: v1
kind: ConfigMap
metadata:name: blackbox-confignamespace: monitoring
data:blackbox.yml: |-modules:http_2xx:  # http 检测模块  Blockbox-Exporter 中所有的探针均是以 Module 的信息进行配置prober: httptimeout: 10shttp:valid_http_versions: ["HTTP/1.1", "HTTP/2"]valid_status_codes: [200]  # 默认 2xx，这里定义一个返回状态码，在grafana作图时，有明示。method: GETheaders:Host: prometheus.example.comAccept-Language: en-USOrigin: example.compreferred_ip_protocol: "ip4" # 首选IP协议no_follow_redirects: false # 关闭跟随重定向http_post_2xx: # http post 监测模块prober: httptimeout: 10shttp:valid_http_versions: ["HTTP/1.1", "HTTP/2"]method: POST# post 请求headers, body 这里可以不声明headers:  # 使用 json 格式Content-Type: application/jsonbody: '{"text": "hello"}'preferred_ip_protocol: "ip4"tcp_connect:  # TCP 检测模块prober: tcptimeout: 10sdns_tcp:  # DNS 通过TCP检测模块prober: dnsdns:transport_protocol: "tcp"  # 默认是 udppreferred_ip_protocol: "ip4"  # 默认是 ip6query_name: "kubernetes.default.svc.cluster.local" # 利用这个域名来检查 dns 服务器# query_type: "A"  # 如果是 kube-dns ，一定要加入这个，因为不支持Ipv6
---
apiVersion: apps/v1
kind: Deployment
metadata:name: blackboxnamespace: monitoring
spec:replicas: 1revisionHistoryLimit: 3selector:matchLabels:app: blackboxstrategy:rollingUpdate:maxSurge: 30%maxUnavailable: 30%type: RollingUpdatetemplate:metadata:labels:app: blackboxspec:containers:- image: prom/blackbox-exporter:v0.16.0name: blackboxargs:- --config.file=/etc/blackbox_exporter/blackbox.yml # ConfigMap 中的配置文件- --log.level=info  # 日志级别，可以把级别调到 errorports:- containerPort: 9115volumeMounts:- name: configmountPath: /etc/blackbox_exportervolumes:- name: configconfigMap:name: blackbox-config
---
apiVersion: v1
kind: Service
metadata:name: blackboxnamespace: monitoring
spec:selector:app: blackboxports:- port: 9115targetPort: 9115

# 部署
$ kubectl apply -f prometheus-blackbox.yamlconfigmap/blackbox-config created
deployment.apps/blackbox created
service/blackbox created

定义 BlackBox 在 Prometheus 抓取设置

下面抓取设置，都存放在 prometheus-additional.yaml 文件中，设置可参考 https://github.com/prometheus/prometheus/blob/master/documentation/examples/prometheus-kubernetes.yml

DNS 监控

- job_name: "blackbox-k8s-service-dns"scrape_interval: 30sscrape_timeout: 10smetrics_path: /probe # 不是 metrics，是 probeparams:module: [dns_tcp] # 使用 DNS TCP 模块static_configs:- targets:- kube-dns.kube-system:53  # 不要省略端口号relabel_configs:- source_labels: [__address__]target_label: __param_target- source_labels: [__param_target]target_label: instance- target_label: __address__replacement: blackbox:9115  # 服务地址，和上面的 Service 定义保持一致

更新 additional-configs secrets配置，Prometheus 会自动 reload

# 先删除，在重新创建
$ kubectl delete secrets -n monitoring additional-configs
$ kubectl create secret generic additional-configs --from-file=prometheus-additional.yaml -n monitoring

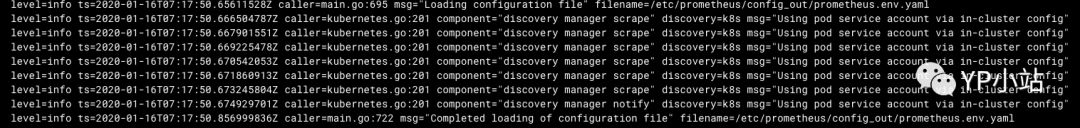

看到下面输出结果，说明 Prometheus 已重载

打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-k8s-service-dns 任务，到 graph 页面，可以使用 probe_success 和 probe_duration_seconds 等来检查历史结果

HTTP 监控（K8S 内部发现方法）

发现 Service 监控

- job_name: 'kubernetes-http-services'metrics_path: /probeparams:module: [http_2xx]  # 使用定义的http模块kubernetes_sd_configs:- role: service  # service 类型的服务发现relabel_configs:# 只有service的annotation中配置了 prometheus.io/http_probe=true 的才进行发现- source_labels: [__meta_kubernetes_service_annotation_prometheus_io_http_probe]action: keepregex: true- source_labels: [__address__]target_label: __param_target- target_label: __address__replacement: blackbox:9115- source_labels: [__param_target]target_label: instance- action: labelmapregex: __meta_kubernetes_service_label_(.+)- source_labels: [__meta_kubernetes_namespace]target_label: kubernetes_namespace- source_labels: [__meta_kubernetes_service_name]target_label: kubernetes_name

按上面方法重载 Prometheus，打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-k8s-http-services 任务

自定义发现 Service 监控 端口 和 路径，可以如下设置：

- job_name: 'blackbox-k8s-http-services'scrape_interval: 30sscrape_timeout: 10smetrics_path: /probeparams:module: [http_2xx]  # 使用定义的http模块kubernetes_sd_configs:- role: service  # service 类型的服务发现relabel_configs:# 只有service的annotation中配置了 prometheus.io/http_probe=true 的才进行发现- source_labels: [__meta_kubernetes_service_annotation_prometheus_io_http_probe]action: keepregex: true- source_labels: [__meta_kubernetes_service_name, __meta_kubernetes_namespace, __meta_kubernetes_service_annotation_prometheus_io_http_probe_port, __meta_kubernetes_service_annotation_prometheus_io_http_probe_path]action: replacetarget_label: __param_targetregex: (.+);(.+);(.+);(.+)replacement: $1.$2:$3$4- target_label: __address__replacement: blackbox:9115- source_labels: [__param_target]target_label: instance- action: labelmapregex: __meta_kubernetes_service_label_(.+)- source_labels: [__meta_kubernetes_namespace]target_label: kubernetes_namespace- source_labels: [__meta_kubernetes_service_name]target_label: kubernetes_name

然后，需要在 Service 中配置这样的 annotation ：

annotation:prometheus.io/http-probe: "true"prometheus.io/http-probe-port: "8080"prometheus.io/http-probe-path: "/healthCheck"

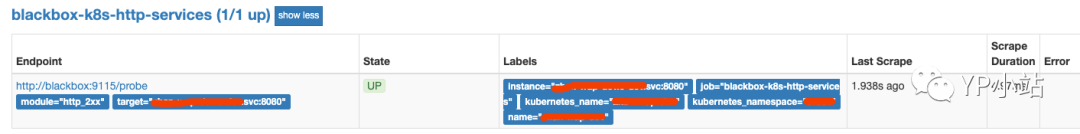

按上面方法重载 Prometheus，打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-k8s-http-services 任务

发现 Ingress

- job_name: 'blackbox-k8s-ingresses'scrape_interval: 30sscrape_timeout: 10smetrics_path: /probeparams:module: [http_2xx]  # 使用定义的http模块kubernetes_sd_configs:- role: ingress  # ingress 类型的服务发现relabel_configs:# 只有ingress的annotation中配置了 prometheus.io/http_probe=true 的才进行发现- source_labels: [__meta_kubernetes_ingress_annotation_prometheus_io_http_probe]action: keepregex: true- source_labels: [__meta_kubernetes_ingress_scheme,__address__,__meta_kubernetes_ingress_path]regex: (.+);(.+);(.+)replacement: ${1}://${2}${3}target_label: __param_target- target_label: __address__replacement: blackbox:9115- source_labels: [__param_target]target_label: instance- action: labelmapregex: __meta_kubernetes_ingress_label_(.+)- source_labels: [__meta_kubernetes_namespace]target_label: kubernetes_namespace- source_labels: [__meta_kubernetes_ingress_name]target_label: kubernetes_name

按上面方法重载 Prometheus，会出现下面报错，报权限不足

解决方法：在 prometheus-clusterRole.yaml 后面添加下面内容

- apiGroups:- extensionsresources:- ingressesverbs:- get- list- watch

$ kubectl apply -f prometheus-clusterRole.yaml

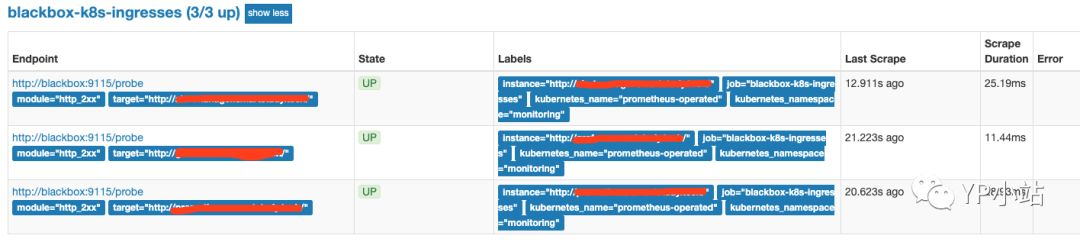

打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-k8s-ingresses 任务

HTTP 监控（监控外部域名）

- job_name: "blackbox-external-website"scrape_interval: 30sscrape_timeout: 15smetrics_path: /probeparams:module: [http_2xx]static_configs:- targets:- https://www.example.com # 要检查的网址- https://test.example.comrelabel_configs:- source_labels: [__address__]target_label: __param_target- source_labels: [__param_target]target_label: instance- target_label: __address__replacement: blackbox:9115

打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-external-website 任务

HTTP Post 监控（监控外部域名）

- job_name: 'blackbox-http-post'metrics_path: /probeparams:module: [http_post_2xx]static_configs:- targets:- https://www.example.com/api # 要检查的网址relabel_configs:- source_labels: [__address__]target_label: __param_target- source_labels: [__param_target]target_label: instance- target_label: __address__replacement: blackbox:9115

打开 Prometheus 的 Target 页面，就会看到上面定义的 blackbox-http-post 任务
