Java读取图片中的地理坐标（二）

背景

问题引入

ArcGIS API for Javascript在地图上添加点，位置错误：无论经纬度多少，显示的坐标不正确，并且只在一个地方显示

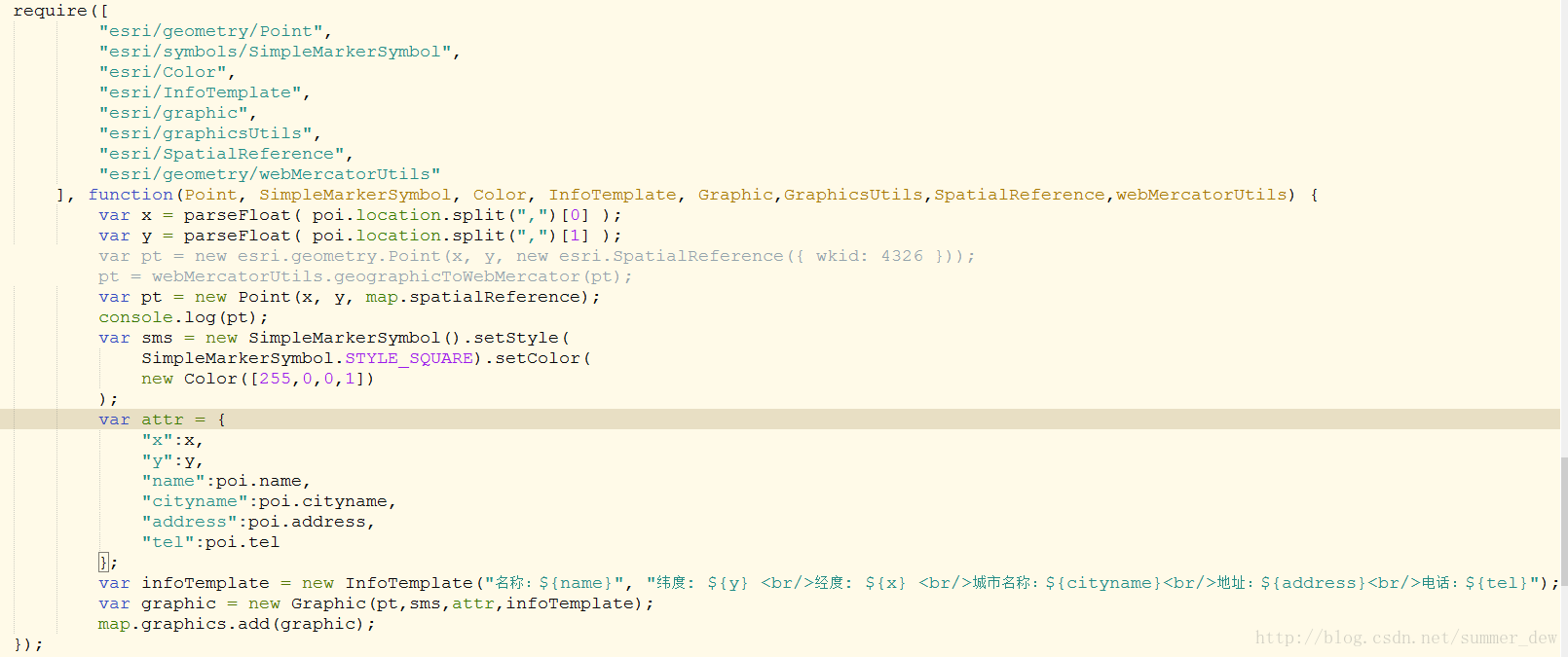

代码：
x,y为高德地图POI服务获得

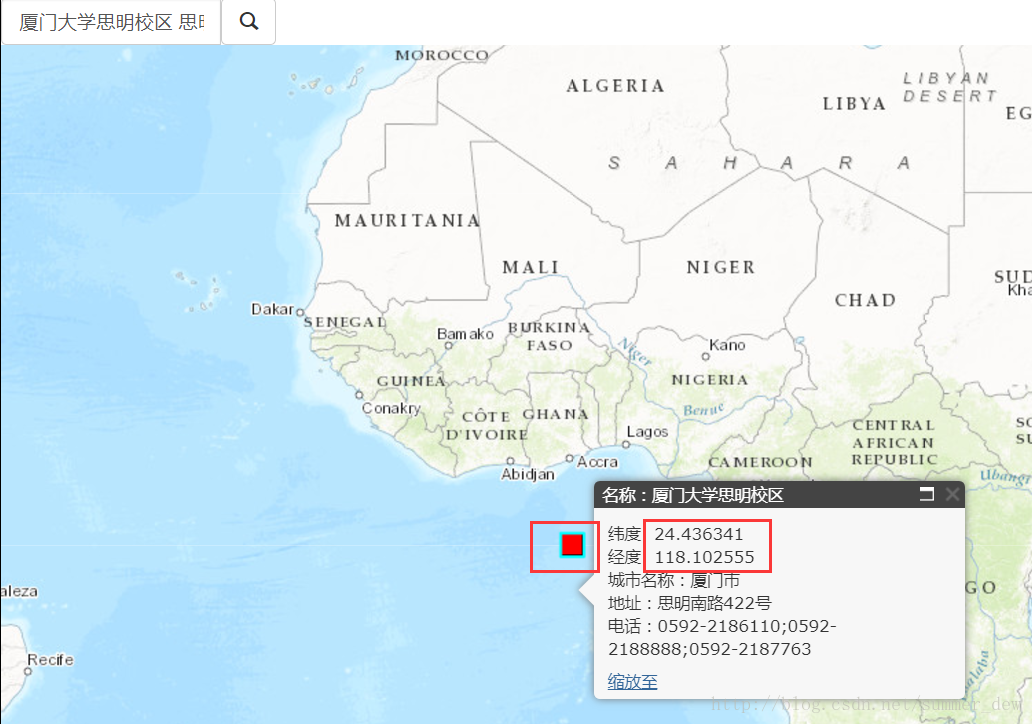

结果：

问题

坐标系问题
底图map的坐标系(即map.spatialReference)为：102100投影坐标系

map.spatialReference //查看地图的坐标系

而创建Point时传入的经纬度，为地理坐标系

var pt = new Point(x,y,map.spatialReference); //x,y为地理坐标系

导致点显示错误

问题解决

使用ArcGIS API for JavaScript中的坐标转换工具进行转换

var pt = new esri.geometry.Point(x, y, new esri.SpatialReference({ wkid: 4326 }));
pt = webMercatorUtils.geographicToWebMercator(pt);

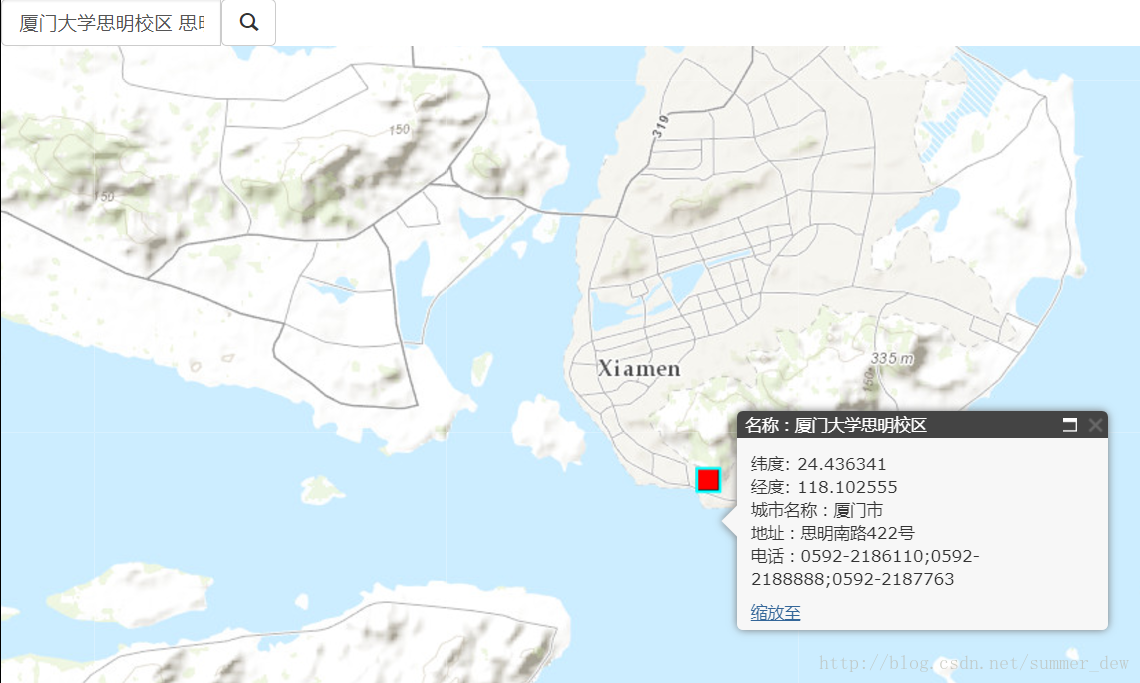

正确结果：

正确完整代码

demo介绍

使用高德地图提供的Http服务中POI服务获取点位信息，然后使用ArcGIS API for JavaScript在地图中显示点信息

内容：

高德地图
POI服务
ArcGIS API for JavaScript
坐标转换
搜索框
jQuery下拉菜单

下载地址

ArcGIS api for javascript使用高德地图POI服务

坐标系

学习资料 密码：1s6w

1. 像是数据的一种单位
   坐标的单位：

   • 度、分、秒
   • 米、千米
2. 像是数据的标签

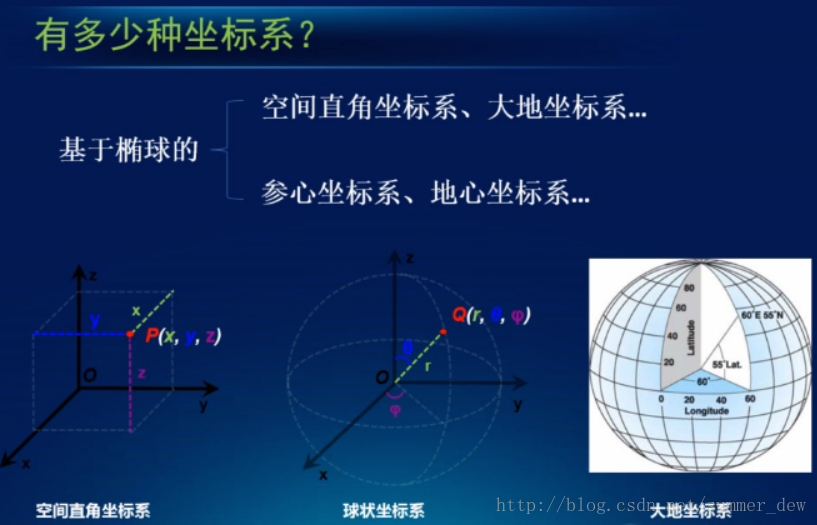

坐标系种类：

1. 基于椭圆

2. 基于投影


为什么有这么多坐标系

对地球不断认识的过程

坐标系随着人们对地球的不断认识而进步
地球也不是一成不变的，例：WGS1984的参数也在不断变化

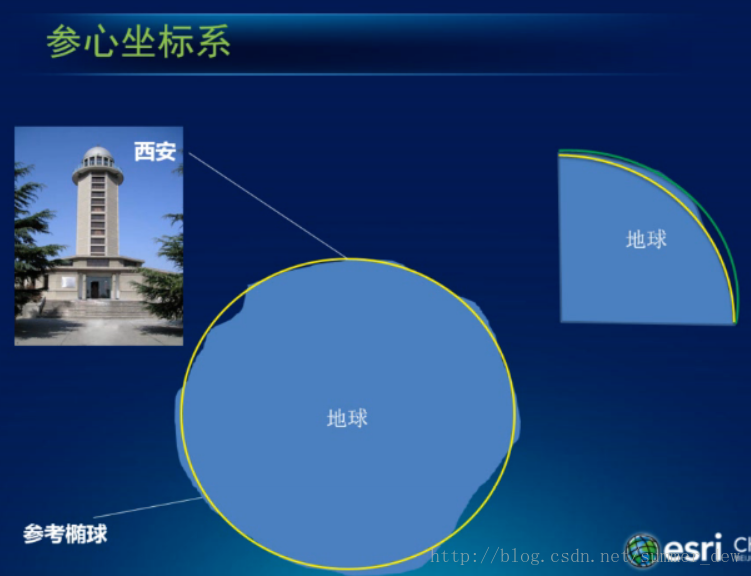

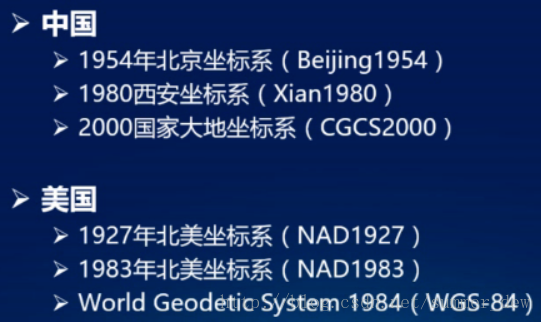

参心坐标系

各个国家采用本国误差较小的参考坐标系，导致国家之间参考椭球体不同
本国内的又由于精度要求的上升，坐标系也在改变

地心坐标系

地心坐标系：地球的质心作为原点

美国的GPS卫星测得的地球质心，获得的地心坐标系：WGS1984(4326)
中国测得的地心坐标系：CGCS 2000
两者相差不大

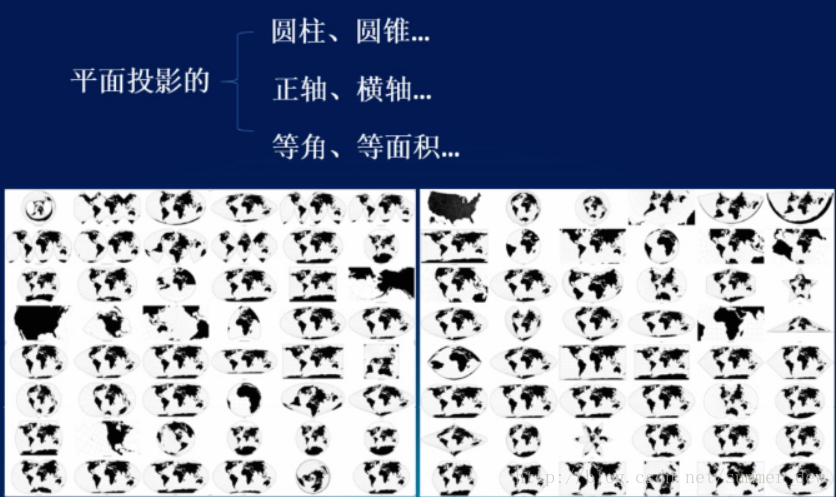

投影种类纷杂

投影

投影：3D地球 到 2D地图 过程的动作

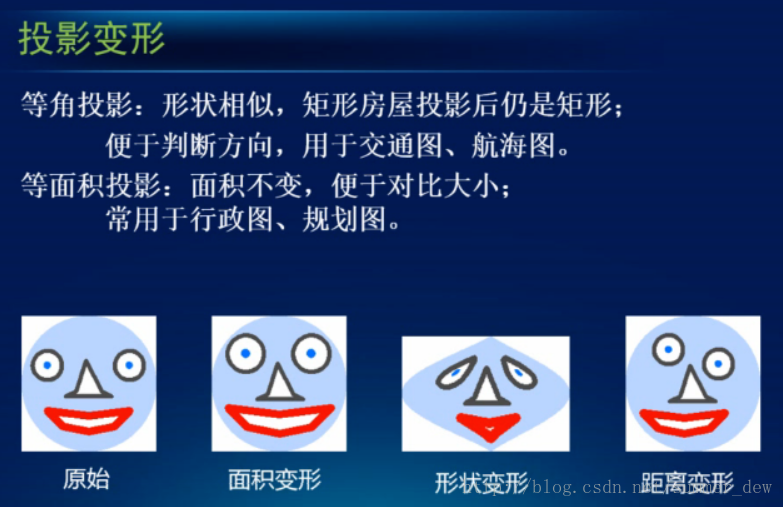

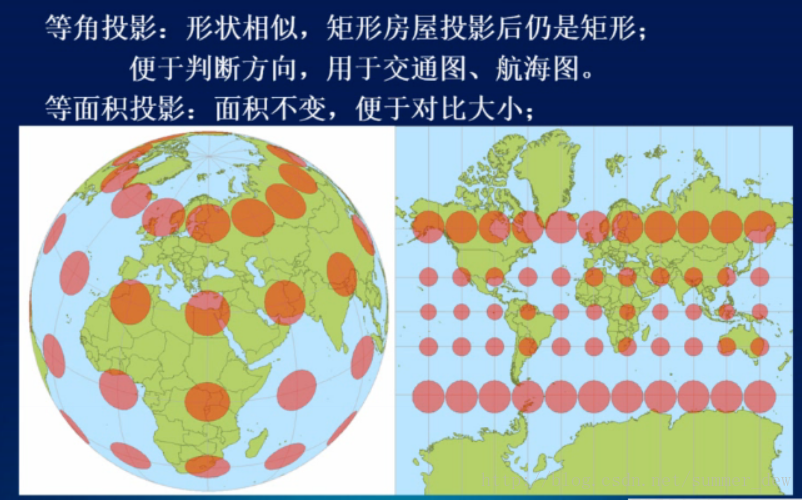

投影变形：

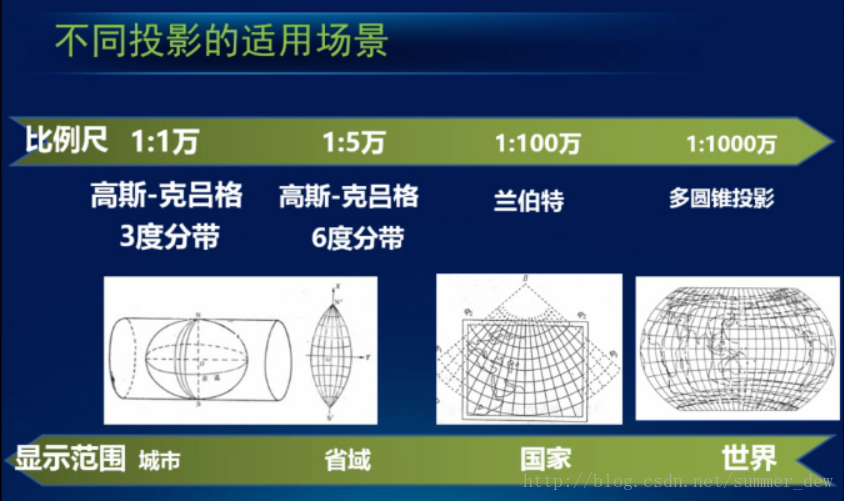

投影类型

1. 经纬度直投（简易圆柱投影）
   x=lon,y=lat
2. 墨卡托(Mercator)
   等角地图
   航海时代：等角航线
3. Web Mercator
   Google创造，现在是互联网地图的标准
   编号900913–>改成3857正式编号
4. 兰勃特(Lambert)或阿尔伯斯(Albers)
   圆锤投影：平衡角度变形与面积变形

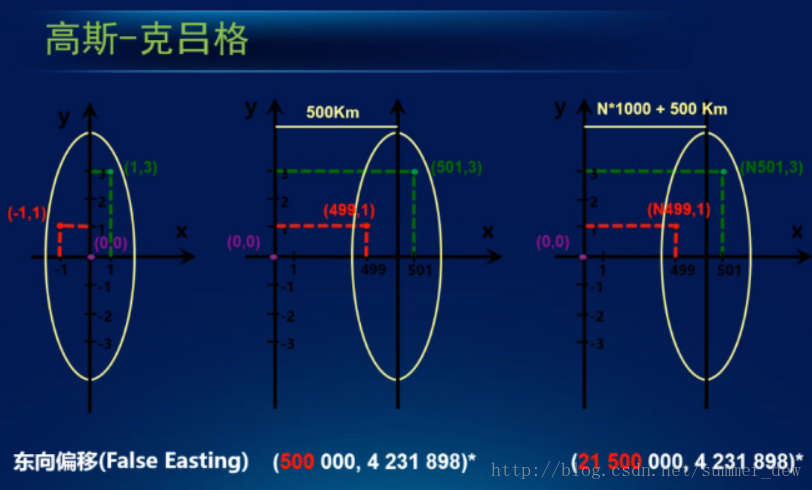

5. 高斯-克吕格(Gauss-Kruger)或UTM
   分带式，像瓜瓣一样；例：地球仪
   等角投影方式，尽量减少面积变形

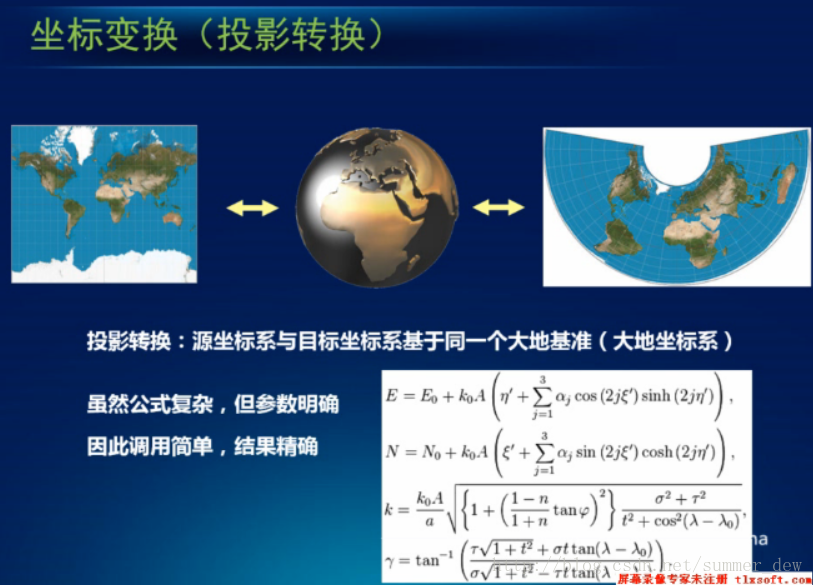

坐标变换（转换）

1. 大地基准相同

2. 大地基准变化


其他

1. 地方独立坐标系
   为了满足大比例尺地图中高精度的需要
   通常使用 高斯克吕格投影(1度分带)
   可以理解为 基于特定的参心坐标系投影而成
2. 坐标偏移
   先加密再公开
   WGS84(编号4326)–>国测局坐标系GCJ-02(非线性的加密)
   百度地图：大地坐标二次偏移(BD-09)；投影方法保密

ArcGIS

种类

1. Geographic Coordinate Systems 地理坐标系=大地坐标系
2. Projected Coordinate Systems 投影坐标系

空间参考(Spatial Reference)

1. 坐标系
2. 空间域
3. 精度
4. 容差

查看坐标系

从文件中查看：.prj文件保存了坐标系的信息
ArcMap查看：
1. 数据框坐标系
地图的坐标系
2. 数据本身坐标系
图层数据源描述

坐标转换

不同坐标系的数据添加地图中，ArcMap自动转换
生成新数据：分大地基准相同与不相同两种情况

常见坐标系

地理坐标系：GCS_WGS_1984
WKID: 4326
权限: EPSG

投影坐标系：WGS_1984_Web_Mercator_Auxiliary_Sphere
WKID: 3857
权限: EPSG
如果是ESRI内部使用的话，WKID就变成102100
