【RS】Qos实现工具之一MQC

一、3W+1H

what【是什么】

答：Qos的实现的一种模块化工具。MQC又叫流策略，通过讲相同的特征的报文归为一类，并对这一类提供相同服务的配置方法。

why【为什么需要】

答：Qos技术可以对网络中的报文进行分类，根据优先级提供不同的差分服务，通过MQC来**实现差分服务。**MQC作为一种实现QoS技术的理念，可以完成QoS技术中的流量监管和限速，报文的分类和重标记。

where【适用在什么场景】

答：流量监管，重标记，流量统计，策略路由等功能。

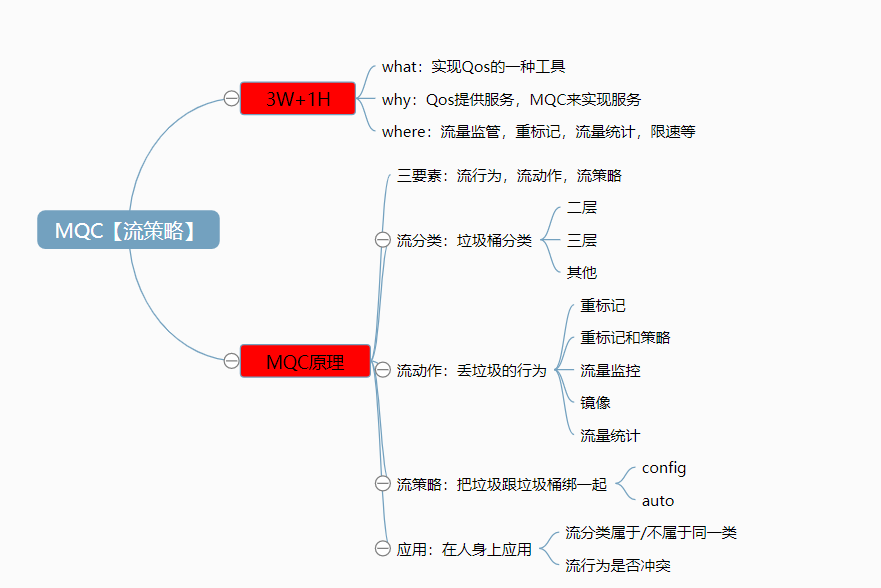

how【多思考，思维脑图】

二、MQC原理：

01.MQC三要素

MQC通过三要素实现对流量的处理：

1. 流分类（Traffic Classifier）：定义报文的匹配的规则。
2. 流行为（Traffic Behavior）：定义匹配后报文的动作【转发，丢弃，限速等】。
3. 流策略（Traffic policy）：将流分类和流行为绑定到一起。
4. 应用：绑定在指定应用的接口下【接口，全局，vlan等】

01.01.处理流程如下图：

• 先分类


• 丢垃圾的动作


• 通过把丢垃圾的行为和垃圾桶组合就变成环保了


• 最后应用在有用的地方


02.配置流分类

02.01概述：

 分类多种多样，在网络中，常用的报文分类由下至上分为：

1. 二层

• MAC地址
• 802.1p优先级【vlan中】
• EXP优先级【MPLS中】
• ACL（4000~4999）匹配的字段

2. 三层

• IP-P【IP中】
• DSCP【IP中】
• IP协议报文【IPV4或IPV6】
• ACL/ACL6（2000-3999）

3. 其他

• 所有报文
• 入/出接口
• ACL（自定义）

02.02 配置思路

1. 通过命令配置流量分类
2. 通过命令配置分类的规则

注：一条流分类中可以配置一条规则，也可配置多条规则，规则与规则之家可以配置and或or。

02.03 配置流策略

1. 报文必须匹配ACL2001，ACL3001，802.1p优先级为5和三层协议类型为IP协议才能匹配属于该类。

[switch] traffic classifier tc1 operator and[switch-classifier-tc1] if-match acl 2001[switch-classifier-tc1] if-match 8021p 5  [switch-classifier-tc1] if-match acl 3001[switch-classifier-tc1] if-match protocol ip

03.配置流行为

03.01.概述

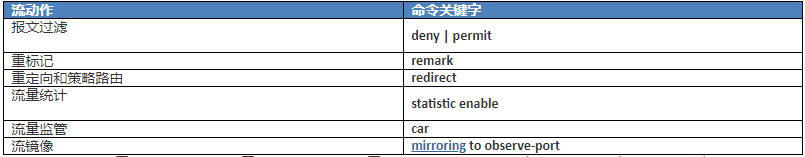

 当我们对报文进行分类后，要对不同类型报文提供不同或相同的服务。通过流行为来定义。常见的流动作包括下列几种：

03.02.配置命令&思路

 在一个流行为可以定义多个动作，也可以对流量进行重标记影响本设备对报文的处理动作。

[switch]traffic behavior tb1[switch-behavior-tb1] car cir 4096[switch-behavior-tb1] statistic enable

04.配置流策略

04.01.概述

 配置完流分类，流行为他们本身是孤立的，本身没有任何意义，所以通过流策略将两者绑定在一起，这样才能对报文赋予新的意义。

04.02配置命令

[switch] traffic policy tp1 match-order config[switch-trafficpolicy-tp1] classifier tc1 behavior tb1[switch-trafficpolicy-tp1] classifier tc2 behavior tb2

05.应用流策略

05.01概述

 配置流策略完之后，需要选择在设备上生效的范围【接口，子接口，vlan，全局】。同一台设备上可以配置多个流策略，同一流策略也可应用在多个视图下，因此报文会有可能出现多个流策略。分两种情况来考虑：

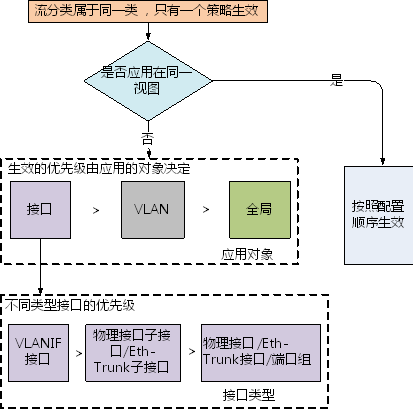

1. 当流分类属于同一类时，流策略的生效规则

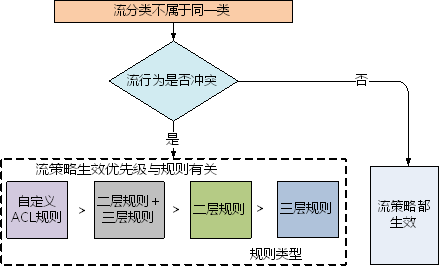

2. 当流分类规则不属于同一类时，流策略生效规则如下图

05.02.配置命令

[switch] traffic policy tp2 match-order config[switch-trafficpolicy-tp2] classifier tc1 behavior tb1[switch-trafficpolicy-tp2] quit[switch] vlan 30[switch-vlan30] traffic-policy tp2 inbound

三、MQC的配置举例

 部门1的用户均属于vlan10，部门2的用户均属于vlan20，用户希望为部门1提供8Mbit/s的带宽，为部门2提供6Mbit/s的带宽

[LSW1] traffic classifier bumen1[LSW1-classifier- bumen1] if-match vlan-id 10  //匹配部门1的流量[LSW1-classifier- bumen1] quit[LSW1] traffic classifier bumen2[LSW1-classifier- bumen2] if-match vlan-id 20  //匹配部门2的流量[LSW1-classifier- bumen2] quit[LSW1] traffic behavior bumen1[LSW1-behavior-bumen1] car cir 8000 pir 10000 green pass  //限制部门1的流量为8Mbit/s[LSW1-behavior-bumen1] quit[LSW1] traffic behavior bumen2[LSW1-behavior-bumen2] car cir 6000 pir 10000 green pass  //限制部门2的流量为6Mbit/s[LSW1-behavior-bumen2] quit[LSW1] traffic policy xiansu[LSW1-trafficpolicy-xiansu] classifier bumen1 behavior bumen1 //将流分类和流行为绑定[LSW1-trafficpolicy-xiansu] classifier bumen2 behavior bumen2[LSW1-trafficpolicy-xiansu] quit[LSW1] interface gigabitethernet 0/0/3[LSW1-GigabitEthernet0/0/3] traffic-policy xiansu outbound //在接口出方向应用该策略[LSW1-GigabitEthernet0/0/3] quit

四、注意事项

如有错误，望予指正，批判。
