Arduino版本 DFrobot mind+图形化模块自定义添加库--rc522(RFID)

2023-10-13 06:10

本文主要是介绍Arduino版本 DFrobot mind+图形化模块自定义添加库--rc522(RFID),希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

Arduino版本 DFrobot mind+图形化模块自定义添加库–rc522(RFID)

一、软件准备

名称版本
Mind+最新
VS code(这个没硬性要求)最新

二、硬件准备

名称数量
Arduino uno一块
MFRC522一块
IC卡一块
杜邦线若干

三、项目开始

1、相关参考文章

DF官方参考链接:https://mindplus.dfrobot.com.cn/ext-api#target_10
DF官方学习视频参考:https://www.bilibili.com/video/BV1yE411V7zf?p=2
oled12864样例库: https://gitee.com/dfrobot/ext-oled12864.git
PS:希望读者认真看完官方的相关参考文献,在里面会介绍相关的block的定义和相关函数的用法,在这里不做过多的解释。

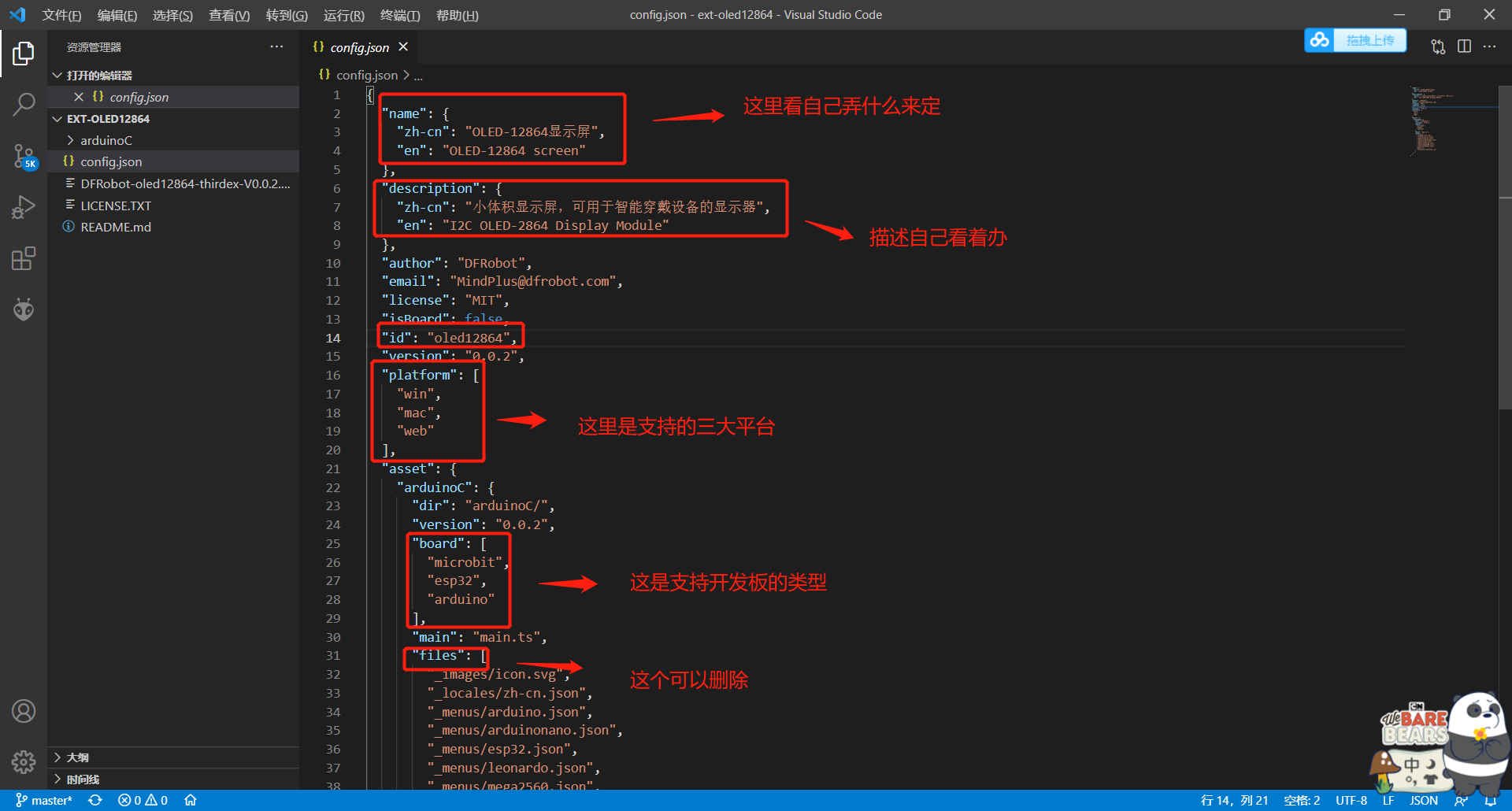

2、config.json文件修改

(1)demo:
在这里插入图片描述
RC522:

{"name": {"zh-cn": "rc522读卡器","en": "rc522"},"description": {"zh-cn": "rc522读卡器","en": "rc522"},"author": "litp","email": "2505145537@qq.com","license": "MIT","isBoard": false,"id": "rc522","version": "0.0.1","platform": ["win"],"asset": {"arduinoC": {"dir": "arduinoC/","version": "0.0.1","board": ["microbit","esp32","arduino"],"main": "main.ts"}}
}

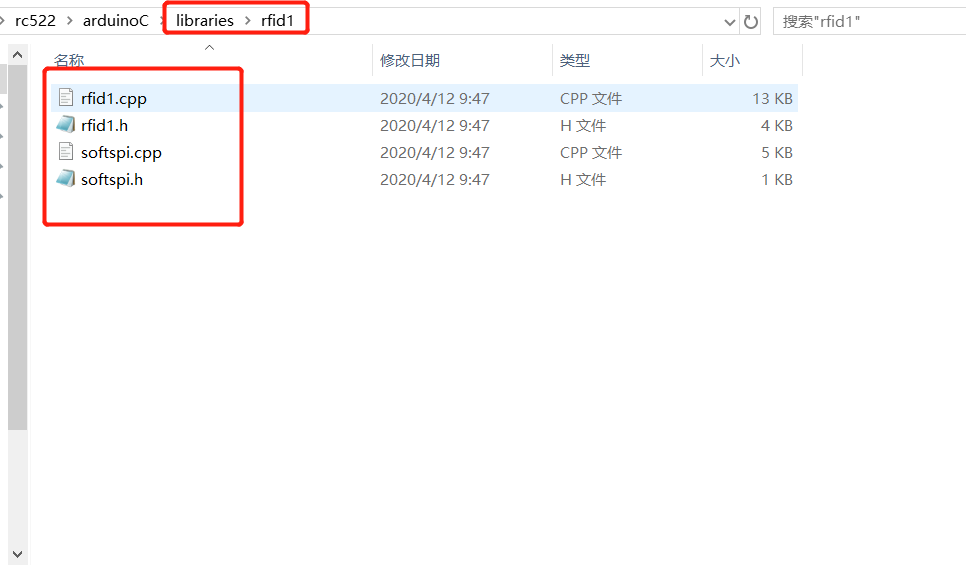

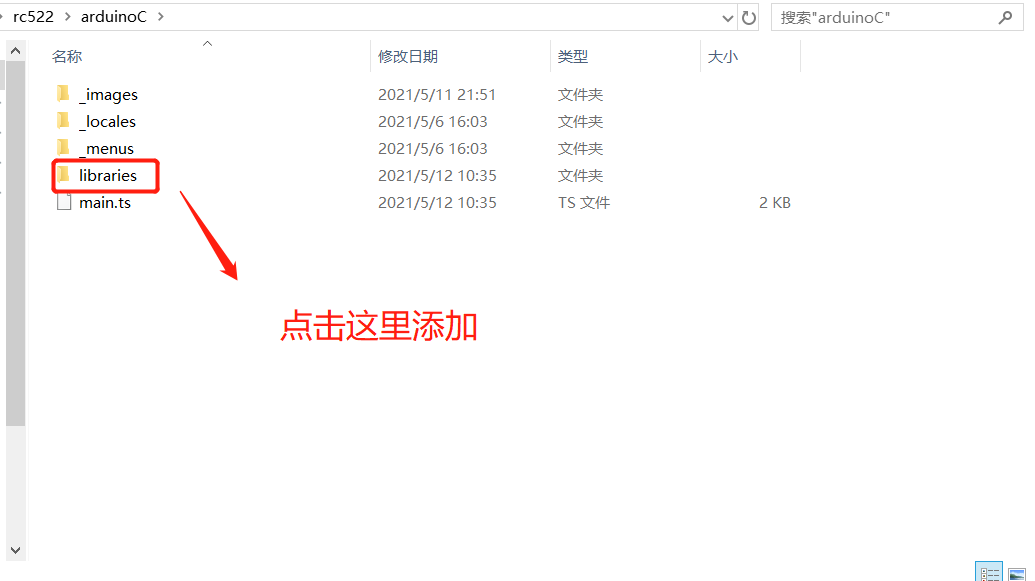

3、添加相关库

这里需要注意你的主控是什么版型,这里使用arduino UNO,掌控板一般用python,ESP32一般和arduino一样,注意库的兼容性
在这里插入图片描述
在这里插入图片描述
PS:注意要放在一个文件夹里面。

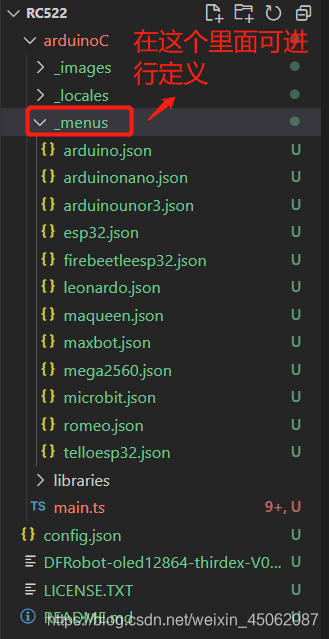

3、相关引脚定义和使用

在这里插入图片描述

4、编写mian.ts

这里的相关细节请看官方的文档和相关视频,在上面有相关的链接。
arduino版RC522相关代码:


enum SIZE {//% block="29*29"1,//% block="58*58"2
}enum LINE {//% block="1"1,//% block="2"2,//% block="3"3,//% block="4"4
}enum BTN {//% block="A"A,//% block="B"B,//% block="A+B"AB
}//% color="#AA278D" iconWidth=50 iconHeight=40
namespace rc522 {//%  block="rc522init" blockType="command"export function rc522_init(parameter: any, block: any) {Generator.addInclude('rc522_initinclude', '#include<rfid1.h>');Generator.addObject(`rc522_initobject`, `RFID1`, `rfid;`);Generator.addObject(`rc522_initobject1`, `uchar`, `serNum[5];`);}//%  block="rc522setup" blockType="command" export function rc522_setup(parameter: any, block: any) {Generator.addSetup(`rfid.begin`, `rfid.begin(7, 5, 4, 3, 6, 2);`);Generator.addSetup(`delay`, `delay(100);`);Generator.addSetup(`rfid.init`, `rfid.init();`);}//%  block="rc522_readfail" blockType="command" export function rc522_readfail(parameter: any, block: any) {Generator.addCode(`
uchar status;
uchar str[MAX_LEN];
// Search card, return card types
status = rfid.request(PICC_REQIDL, str);
if (status != MI_OK){return;
}
// Show card type
rfid.showCardType(str);
//Prevent conflict, return the 4 bytes Serial number of the card
status = rfid.anticoll(str);`);
}//%  block="rc522_readsuccess" blockType="command" export function rc522_readsuccess(parameter: any, block: any) {Generator.addCode(`
if (status == MI_OK){Serial.print("The card's number is: ");memcpy(serNum, str, 5);rfid.showCardID(serNum);//show the card IDSerial.println();Serial.println();}
delay(500);rfid.halt(); //command the card into sleep mode`);}
}

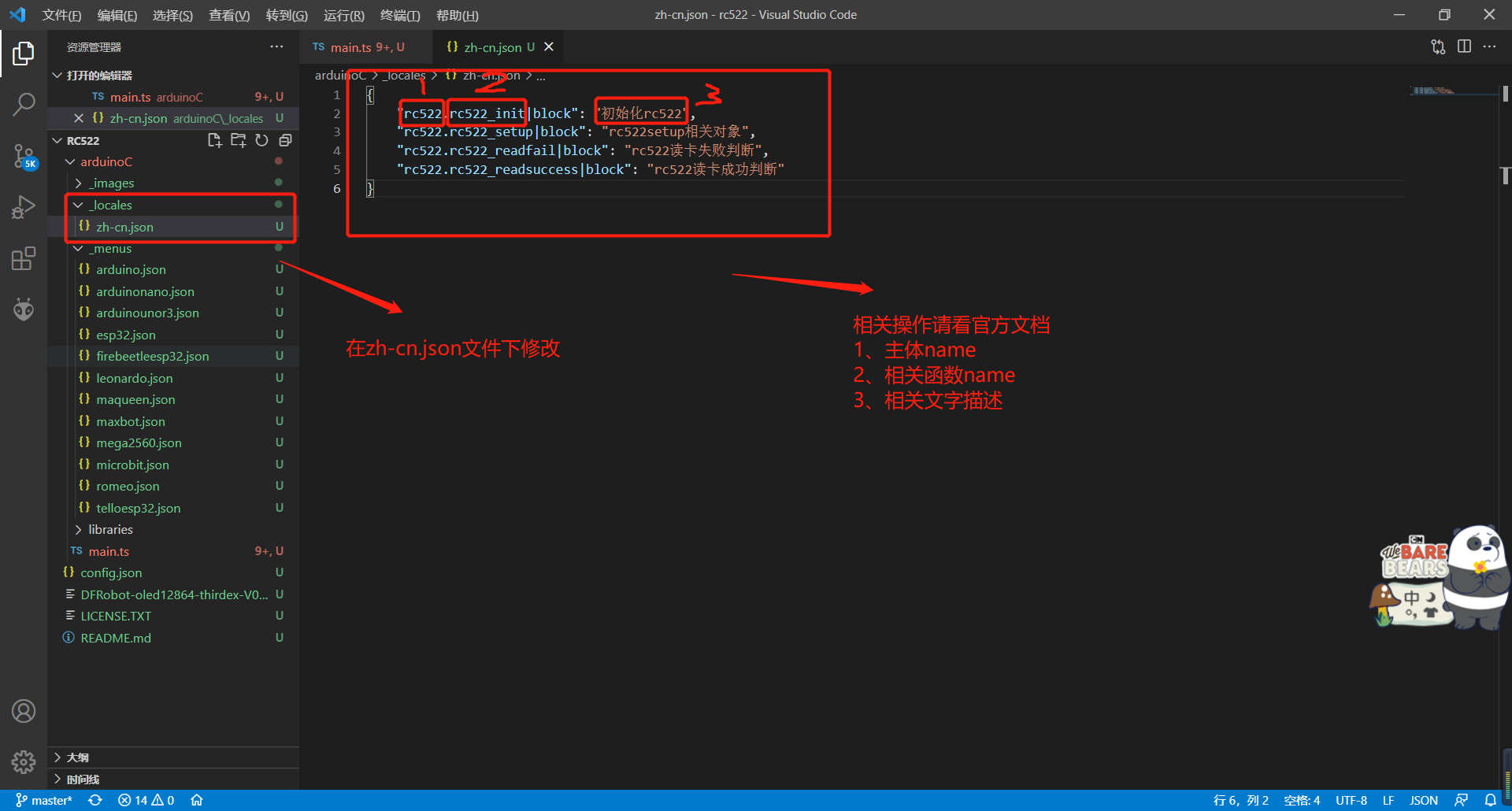

5、相关block的中文添加

在这里插入图片描述

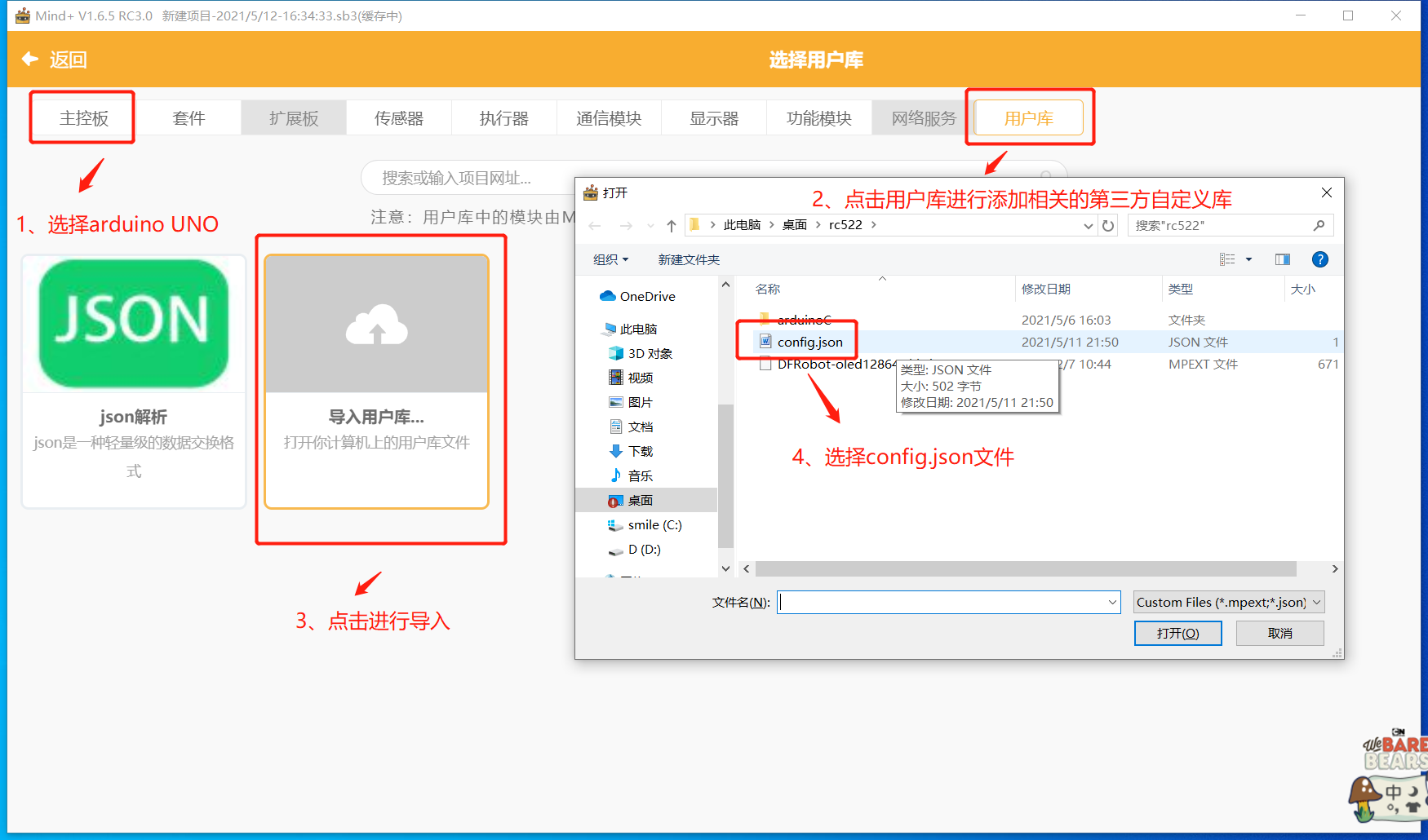

6、第三方自定义用户库添加

在这里插入图片描述

本项目相关的代码下载链接:

四、效果展示

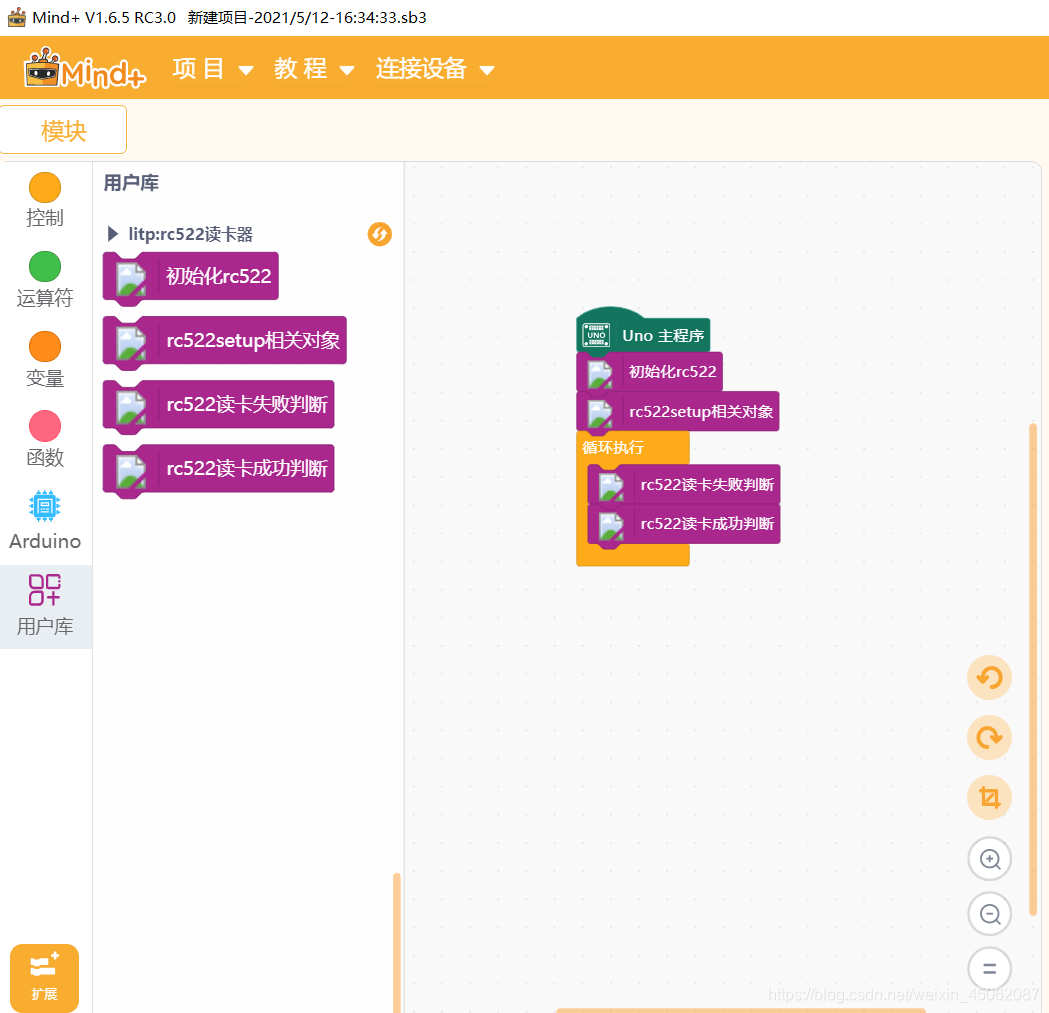

1、mind+ IDE图形效果

在这里插入图片描述

2、下载代码效果

在这里插入图片描述

3、测试效果

这篇关于Arduino版本 DFrobot mind+图形化模块自定义添加库--rc522(RFID)的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
