庆科emw3162wifi模块作wedserver简单介绍

2023-10-13 00:50

本文主要是介绍庆科emw3162wifi模块作wedserver简单介绍,希望对大家解决编程问题提供一定的参考价值,需要的开发者们随着小编来一起学习吧!

一:概述
经过一段时间的学习,终于快要完成wifi模块的代码编写了,这里小小的总结一下。
庆科wifi模块,型号为emw3162,模块自带mcu为stm32f205还有一块射频芯片。mcu对射频芯片的驱动函数,已经被庆科封装好,比如说有关底层的TCP/IP协议层,与soket有关的代码,都被原厂写好,我们不需要关心。经过一个月的摸索,wifi模块做wedserver功能,大体需要了解这几个方面的相关知识。http协议,html语言,stm32底层。

需要注意的是,在flash的起始地址0x8000000开始,并不是放的我们自己编写的用户程序,而是庆科厂家放置的一小段bootloader,因为整个flash区域被庆科分为几个放置有不同功能的代码区,所以bootloader功能主要为协调以及跳转的一些功能,具体这里不细究了。

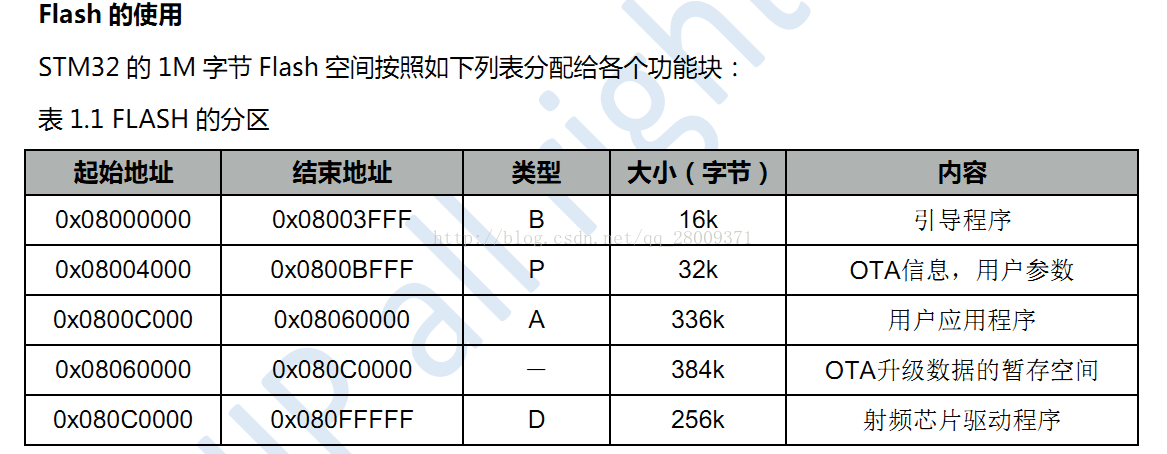

从图1可知,我们的用户代码是放在0x800c000开始的。那么boot肯定会有自动跳转到0x800c000段去执行的功能了。

二.wifi模块做wedserver主要原理:
主要原理:首先我们需要了解一下浏览器的工作原理。一个漂亮的网页界面都是由浏览器经过解析HTML语言得到的,简单的说也就是去解析自己收到的一段文本字符串,它们交互数据所使用的协议是HTTP协议,一般使用两中请求,POST请求和GET请求,请求头部是HTTP请求头,身体部分是HTML语言组成的网页.

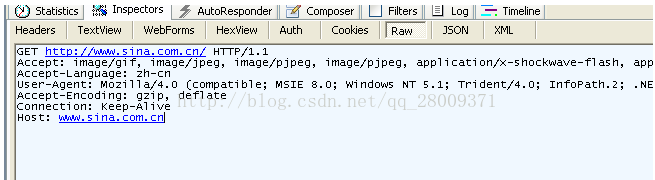

请求头的抓包情况如下图2:


那么来看模块的工作原理也就简单了,就是模块启动会运行TCP服务器,开端口监听。当有客户端(也就是有浏览器)通过wifi连上模块,并通过浏览器来访问wifi模块时,
模块会根据自己接受的是什么样的请求,是POST还是GET,是请求什么东西,来给客户端去组织一段HTML的文本字符串,通过TCP发送给客户端。又因为客户端是浏览器,会按照HTML格式去解析显示,从而实现Webserver功能。当在浏览器输入wifi模块的IP地址时,敲下回车,便会给模块发送一段HTTP请求,也就是上面抓包的字符串,模块作为服务器,实际上就是处理字符串。
这样分析,原理也就简单了,接下来一起看看庆科的官方demo。(附件中)
我们需要关心的文件有:web_data.c 存放所有网页代码。http_process.c 处理请求的用户代码文件.
我们需要关心的函数:static void HandleHttpClient(int index)----处理客户端请求
这个函数中有一段代码:


可以看到处理请求的代码,实质全部是处理字符串。其中变量Index 为套接字。
wifi模块相信在嵌入式物联网会有大用途,能在这里做一些了解,我想将来肯定会受益匪浅。

这篇关于庆科emw3162wifi模块作wedserver简单介绍的文章就介绍到这儿,希望我们推荐的文章对编程师们有所帮助!
