随着毕业季浪潮的来袭,国内各设计单位、企业设计部也加入了一些CAD制图“小萌新”。最近,设计院朋友愁容满面地说:“新来的小年轻很不适应设计院的CAD制图工作,连基本的CAD建筑制图标准都弄错了!”这看似有些夸张,却引人深思:你真的懂CAD吗?
除了国家通用制图标准《房屋建筑制图统一标准》GB/T 50001–2017和《建筑制图标准》GB/T 50104–2010,在实际工作中,很多设计院有自己的制图标准和规范,与国家规范有所不同。
如果你所在的单位有自己的规范,则应当按照单位的规范来画图。当然,如果没有相应规范,在CAD制图时,你还是应当按照国家规范。下面小编也挑选了CAD新人经常犯错的3个地方,给大家详细讲解一下。
CAD建筑制图规范
1、线宽、线型
线型/线宽/线宽比/用途
在建筑CAD图纸中,通常需使用不同线宽、线型来区分建筑图形部位、展现不同的设计层次。一些中大型设计院对于线宽粗细、线条图层颜色、打印是否淡显等方面,都有着非常详细的规定。

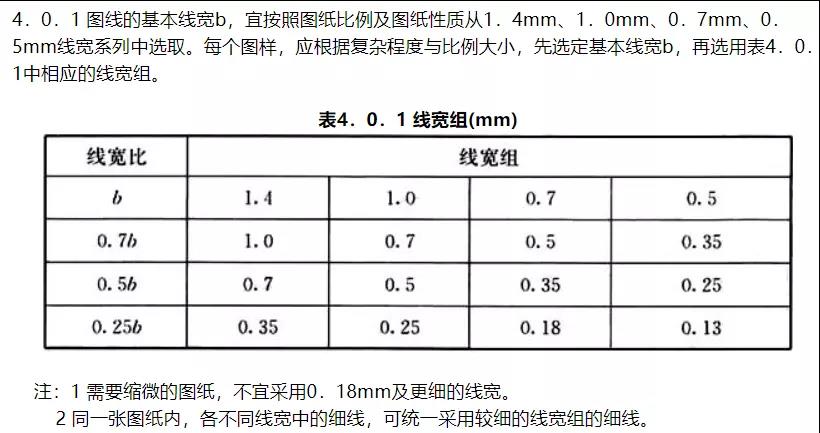

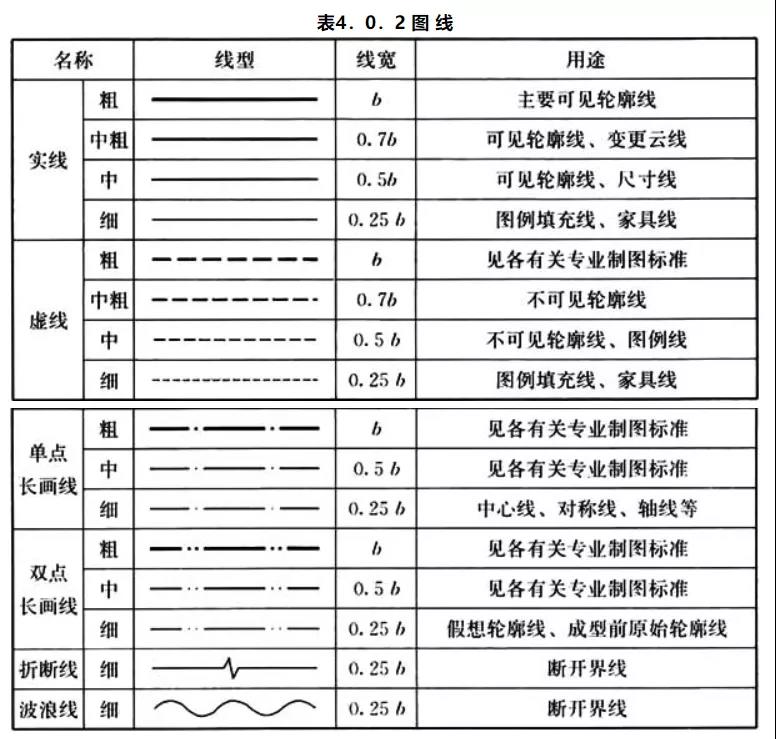

如果没有这些规定,则可以按照下图中的国家规范来进行设置,尽可能让CAD图纸的绘制更加规范化、标准化。
在使用浩辰CAD建筑或者浩辰云建筑软件进行CAD绘图时,你只需设置线条所在图层的颜色即可,而不需要区分线宽;当出图打印时,只需要给不同颜色的线条来设置不同的打印宽度即可。

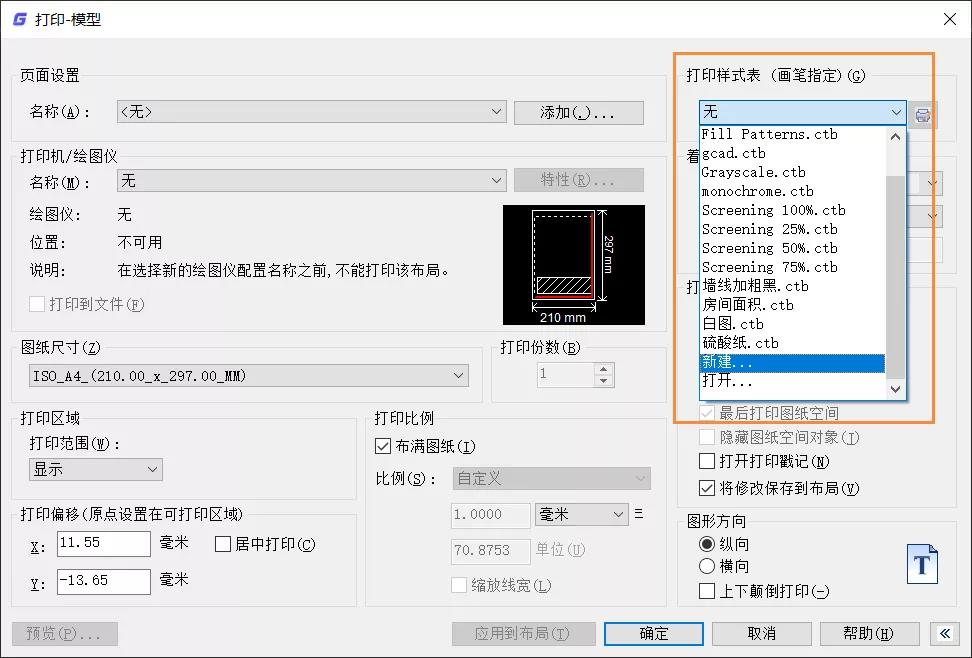

此外,设计院里通常有一个打印样式文件,你可以在软件里导入该打印样式。这是使用浩辰CAD的一个比较便利的地方,它简化了规范的执行,也易于快速统一标准。
2、字体
字体种类/字高/出图比例

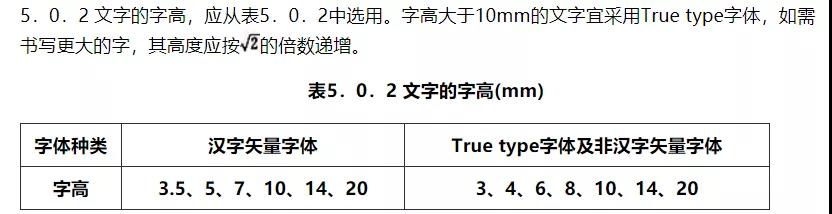

在字体方面,规范标准中也有详细的规定,而浩辰CAD建筑和浩辰云建筑自带默认规范,你可以直接使用。如果你需要自定义规范,也可通过设置相关选项来快速实现。
浩辰软件的文字对象会根据不同的出图比例,自动生成符合规范的字高,十分方便。所以在出图时,你只要确认好出图比例即可,浩辰CAD建筑的文字、标注、图名、索引等都会跟着比例做相应适配。
3、比例
图纸类型/图纸表达深度

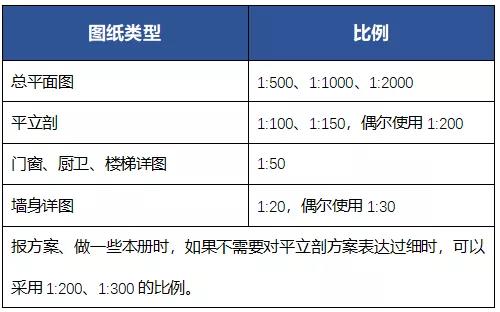

绘制不同的部分会用到不同的比例,下面是我们常用的一些图纸比例,如表所示。
不同比例的图纸,其表达深度也不同
A.比例尺大于1:50
必须画出各种材料的相应图例,在墙身、楼地面等构配件两侧分别画出抹灰线,以表示粉刷层的厚度。
B.比例尺等于1:50
应画出楼地面、屋面的面层线,抹灰层的面层线应根据需要而定。
C.比例为1:100~1:200
可画简化的材料图例(如钢筋混凝土涂黑等),但宜画出楼地面、屋面的面层线。
在浩辰CAD建筑与浩辰云建筑软件中,你可以设置当比例大于某个值时,界面切换为详图模式,并且自动显示材料图例,这样一次绘制就可以出不同比例的各种图纸,十分方便快捷。
怎么样看完本篇CAD教程,是不是对CAD制图工作又有了更深入的了解?
